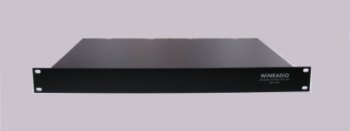

Профессиональный антенный коммутатор Winradio WA-108H

Диапазон частот: 0,15 - 50 МГц;
Количество портов: 1 вход / 8 выходов
Цена по запросу! Поставка с завода только под заказ!

Цена:
0
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

WA-0108/H антенное распределительное устройство
WiNRADiO WA-0108/H антенный распределитель сигналов объединяет в себе малошумящий усилители и устройство разветвления в оптимальном сочетании, особенно подходит это устройство для решения задач разветвления сигналов  в радиовещательном КВ-диапазоне, когда одна КВ-антенна должна быть подключена сразу к 8 приемникам. Эта коммутационная система особенно подходят для многоканальных  приемных системы фирмы WiNRADiO, таких например как MS-8118, или других систем многоканального радиоконтроля, эти устройства также могут быть использованы с любыми сторонними приемниками и антеннами.
Особенности

  • Широкий диапазон частот от 0,15 МГц до 50 МГц
  • Встроенный малошумящий усилитель
  • Один антенный вход, на 8 выходов
  • Высокий IP3 усилителя
  • Высокий уровень изоляции между портами
  • Корпусная стойка 1U 19 "
  • Доступны пользовательские конфигурации

WA-0108/H Система имеет 1 вход и 8 выходов. Этот распределитель имеет линейный малошумящий усилитель с высокой точкой пересечения третьего порядка а затем делитель мощности с высокой степенью изоляции между портами.
WA-0108/Н система, которая вполне подходит для правительственных, военных, телекоммуникационных и других служб где требуются мощные приёмные многоканальные системы.
В конструкции коммутатора присутствует 1 антенный вход и  8 выходов. Использованы разъемы SMA-типа и  расположены они на задней панели устройства. Защищённый разъём сети питания поддерживает  стандартные американские и европейские напряжения с использованием стандартного компьютера IEC кабеля питания.


Технические характеристики

Конфигурация

1 вход, 8 выходов

Частотный диапазон

От 0,15 до 50 МГц

Усиление

2 дБ при 20 МГц тип.

Коэффициент шума NF

8 дБ при 20 МГц тип.

Импеданс

50 Ом (вход и все выходы)

Максимальный уровень входного сигнала

+13 ДБм без ущерба
для основных тех.характеристик

Входной IP3

+27 ДБм тип.

Изоляция портов

50 дБ тип.

Асимметрии фаз

1,5 дБ тип. @ 20 МГц

Амплитуда дисбаланс

0,5 дБ тип. @ 20 МГц

Входной КСВН

1: 2,0

Выходной КСВН

1: 1,3

ВЧ-разъёмы

9 х SMA-мама(famale)

Питание

120/240 В переменного тока 15 Вт

Размеры

Ширина: 19 "стойку
Высота: 1RU (1,75 "= 44,5 мм)
Глубина: 14.4 "(365 мм)

Вес

13 фунтов (6 кг)


Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции


Технические характеристики

Конфигурация

1 вход, 8 выходов

Частотный диапазон

От 0,15 до 50 МГц

Усиление

2 дБ при 20 МГц тип.

Коэффициент шума NF

8 дБ при 20 МГц тип.

Импеданс

50 Ом (вход и все выходы)

Максимальный уровень входного сигнала

+13 ДБм без ущерба
для основных тех.характеристик

Входной IP3

+27 ДБм тип.

Изоляция портов

50 дБ тип.

Асимметрии фаз

1,5 дБ тип. @ 20 МГц

Амплитуда дисбаланс

0,5 дБ тип. @ 20 МГц

Входной КСВН

1: 2,0

Выходной КСВН

1: 1,3

ВЧ-разъёмы

9 х SMA-мама(famale)

Питание

120/240 В переменного тока 15 Вт

Размеры

Ширина: 19 "стойку
Высота: 1RU (1,75 "= 44,5 мм)
Глубина: 14.4 "(365 мм)

Вес

13 фунтов (6 кг)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции
