Профессиональный антенный коммутатор Winradio WA-0851

Диапазон частот: 0.4 - 8,599 ГГц;
Количество портов: 8 входов / 8 выходов
Встроенный частотный конвертер «вниз» с выходным диапазоном 0-1.8 ГГц
Цена по запросу! Поставка с завода только под заказ!

Цена:
0
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

WA-0851 Antenna Distribution and Frequency Extension System

WA-0851 антенный распределитель сигналов (антенный коммутатор) с частотным конвертером
WiNRADiO WA-0851 антенное распределительное устройство с несколькими входами сочетает в себе высокочастотный комбайнер, и устройство распределения в оптимальной конфигурации. В устройство  интегрирован частотный конвертер «вниз» (downconverter). Наиболее полное испорльзование этого устройства распределения сигналов реализуется совместно с комплексом многоканальной системы мониторинга и наблюдения WiNRADiO MS-8118/G3, (чей диапазон принимаемых частот простирается вплоть до 8,599 ГГц), Это устройство может также использоваться с системами сторонних приемников. WiNRADiO WA-0851 антенное распределительное устройство может работать как автономно спомощью управления на передней панели, так и удаленно через USB или LAN интерфейс.
Особенности

  • Широкий диапазон частот от 0.4 МГц до 8,599 ГГц
  • 8 антенных входов на 8 выходов
  • Встроенный частотный конвертер «вниз» с выходным диапазоном 0-1.8 ГГц
  • Высокая стабильность конвертера
  • Оперативное или удалённое управление
  • Матричный коммутатор и предварительный усилитель с высоким уровнем IP3 и динамическим диапазоном
  • Высокий уровень изоляции между портами
  • Стандартная корпусная рэк-стойка 5RU 19 "
  • Доступны пользовательские конфигурации
  • Корпус повышенной прочности

WA-0851 антенное распределительное устройство имеет всего 8 коммутируемых входа, из них 4 отдельных входа для КВ/УКВ/ДЦВ диапазонов и 4 отдельных входа для СВЧ диапазонов, (нужное распределение КВ, УКВ и ДЦВ входов необходимо уточнить во время заказа) и 8 выходов на приемники. Устройство распределения сигнала внутри  состоит из сумматора с низким уровнем шума, линейного малошумящий усилитель с хорошим динамическим диапазоном, встроенного высокостабильного частотного конвертера и матрицы распределения сигналов. Встроенный высокостабильный конвертер «вниз» преобразует частоты выше 1800МГц (от 1800 до 8599 МГц) в выходную частоту полосою от 0 до 1800 МГц.
WA-0831 система особенно подходит для правительственных, оборонных, правоохранительных и других учреждений и организаций,  где требуется широкополосный многоканальный мониторинг радиоэфира.


Модуль

Нижняя частота

Лучшие частоты

КВ

0,4 МГц

30 МГц

УКВ

30 МГц

300 МГц

ДМВ

300 МГц

1,800 ГГц

СВЧ-1

1,800 ГГц

3,500 ГГц

СВЧ-2

1,800 ГГц

8,599 ГГц

Антенные входы могут быть настроены и сконфигурированы в соответствии с запросом пользователя с помощью КВ, УКВ и СВЧ модулей для разных частотных диапазонов, показанных в таблице.
Устройство также содержит удобные блоки питания для питания внешних антенных предусилителей (От источник внутреннего стабилизированного напряжения 12 В можно запитывать и антенные входа для удалённого питания антенн по кабелю).

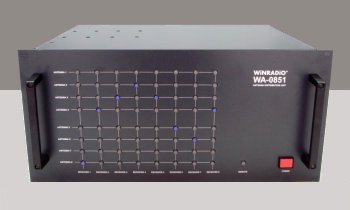

Передняя панель WA-0851

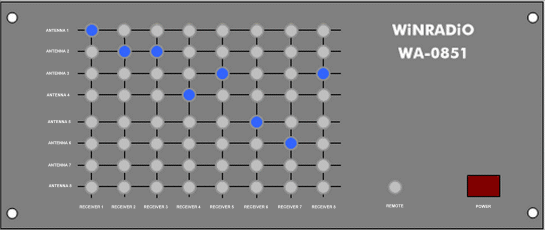

На передней панели устройства коммутирования расположена матрица 8 х 8 светящихся кнопок, позволяющие оперативно управлять матрицей переключения антенных входов и выходов, а так же кнопка выключателя питания.
Задняя панель

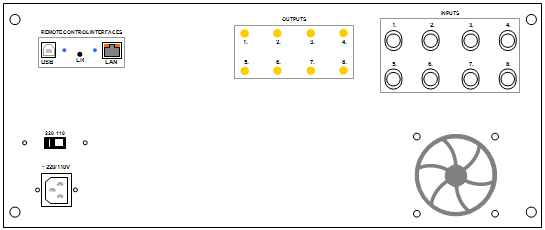

На задней панели устройства расположены восемь антенных входа, имеющие N-типа разъемы и восемь выходов, связанных с использованием приемников имеющие SMA-типа  разъемы.
Для подключения к USB-порту используется стандартный разъем типа USB-B и интерфейс LAN-сети через стандартный разъем RJ45.
WA-0851 Программное обеспечение
При использовании антенного распределительного устройства WA-0851 с комплексом WiNRADiO MS-8118/G3 для многоканального наблюдения и мониторинга программное обеспечение управления коммутатором интегрируется непосредственно в систему.
При использовании коммутирующего устройства как автономном варианте, так и с применением сторонних приемников в сочетании с системой WA-0851, антенное распределительное устройство может управляться вручную с помощью панели управления оператора, так и удаленно с помощью прилагаемого программного обеспечения.
SDK программиста, так же  как и API доступно при заказе, чтобы облегчить интеграцию OEM-устройства в  сторонние приложения.
Как заказать
При заказе, антенное распределительное устройство WA-0851 на заводе предварительно настраивается на  любую комбинацию из восьми антенных входа, которые могут быть либо укомплектованы КВ, УКВ и ДЦВСВЧ модулями. Например, WA-0851 блок может иметь восемь входов КВ, или восемь входов УКВ, или четыре КВ, плюс два УКВ плюс два ДЦВ входа, и т.д.
Код заказа должен иметь вид WA-0851/nT-nT- .. где N это количество входов для той или иной модели типа входа T . Есть пять возможных вариантов:


Модуль

Введите код

Нижняя частота

Верхняя частота

КВ

H

0,4 МГц

30 МГц

УКВ

V

30 МГц

300 МГц

ДЦВ

U

300 МГц

1,8 ГГц

СВЧ-1

S1

1,8 ГГц

3,5 ГГц

СВЧ-2

S2

1,8 ГГц

8,599 ГГц

Возможны любые комбинации, если общее количество входов не превышает восьми. Вот несколько распространенных примеров конфигурации


Код товара

Описание

WA-0851/8H

8 х HF (0.4-30 МГц) входы

WA-0851/8V

8 х VHF (30-300 МГц) входы

WA-0851/8U

8 х UHF (300-1800 МГц) входы

WA-0851/2H-VU-2S1-2S2

2 х HF (0.4-30 МГц), 1 х VHF (30-300 МГц), 1 х UHF (300-1800 МГц), 2 х SHF1 (1.8-3.5 ГГц), 2 х SHF2 (1.8-8.599 ГГц) входы

WA-0851/H-2V-U-4S2

1 х HF (0.4-30 МГц), 2 х VHF (30-300 МГц), 1 х UHF (300-1800 МГц), 4 х SHF2 (1.8-8.599 ГГц) входы

WA-0851/HV-2U-4S1

1 х HF (0.4-30 МГц), 1 х VHF (30-300 МГц), 2 UHF (300-1800 МГц), 4 х SHF1 (1.8-3.5 ГГц) входы

WA-0851/2H-2V-2U-2S2

2 х HF (0.4-30 МГц), 2 х VHF (30-300 МГц), 2 UHF (300-1800 МГц), 2 х SHF2 (1.8-8.599 ГГц) входы

Технические характеристики

Конфигурация

8 входов / 8 выходов
Неблокирующиеся модули для КВ, УКВ, ДЦВ и СВЧ-1
Частично блокирующиеся модули на СВЧ-2

Разъемы РФ

8 х входов (N-мама)
8 х выходов (SMA- мама)

Усиление

КВ и УКВ входа

-2 ДБ (± 3 дБ)

ДЦВ вход

-2 ДБ (± 4 дБ)

СВЧ-1 вход

2 дБ (± 4 дБ)

СВЧ-2 вход

0 дБ (± 6 дБ до 8 ГГц ± 10 дБ в течение 8 ГГц)

Коэффициент шума NF

КВ вход

12 дБ

УКВ, ДЦВ, СВЧ-1 и СВЧ-2 вход

8 дБ

Частотный диапазон

В зависимости от текущей конфигурации модуля ввода.
(0,4 МГц до 8599 МГц при использовании модули ввода КВ, УКВ, ДЦВ и СВЧ-2).

Импеданс

50 Ом (все входы и выходы)

Максимум входной уровень без ущерба для основных тех.характеристик

КВ и УКВ входа

+22 ДБм

ДЦВ вход

+17 ДБм

СВЧ-1 и СВЧ-2 входа

0 дБм

IIP1

ВЧ вход

+13 ДБм @ 14 МГц

УКВ вход

+20 ДБм @ 150 МГц

ДЦВ вход

+8 ДБм @ 1000 МГц

СВЧ-1 и СВЧ-2 вход

-15 ДБм @ 2800 МГц

IIP3

КВ вход

+27 ДБм @ 14 МГц

УКВ вход

+33 ДБм @ 150 МГц

ДЦВ вход

+23 ДБм @ 1000 МГц

Изоляция выхода от входа

-109 ДБ @ 10 МГц
-88 дБ на частоте 100 МГц
-74 дБ на частоте 400 МГц
-68 дБ @ 1500 МГц

Изоляция входа от выхода

-60 ДБ при 10 МГц
-44 дБ на частоте 100 МГц
-46 дБ на частоте 400 МГц
-48 дБ на частоте 1500 МГц

Блок питания для активной антенны

12 В постоянного тока (до 0,4 А) на антенну входы КВ, УКВ и СВЧ модулей

Интерфейсы дистанционного управления

USB 1.1/2.0 (USB-B разъем)
LAN интерфейс для TCP / IP сети (RJ45 разъем)

Питание

120/240 В, 50 Гц, выбирается
13-60 Вт (в зависимости от конфигурации)

Размеры

Ширина: 19 "стойку
Высота: 5RU (8,75 "= 222 мм)
Глубина: 14.4 "(365 мм)

Вес

20,1 - 24,9 фунта (9,11 - 11,3 кг)
(в зависимости от конфигурации)

Примечание:
1. Все значения являются типовыми.
2. Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции

Технические характеристики

Конфигурация

8 входов / 8 выходов
Неблокирующиеся модули для КВ, УКВ, ДЦВ и СВЧ-1
Частично блокирующиеся модули на СВЧ-2

Разъемы РФ

8 х входов (N-мама)
8 х выходов (SMA- мама)

Усиление

КВ и УКВ входа

-2 ДБ (± 3 дБ)

ДЦВ вход

-2 ДБ (± 4 дБ)

СВЧ-1 вход

2 дБ (± 4 дБ)

СВЧ-2 вход

0 дБ (± 6 дБ до 8 ГГц ± 10 дБ в течение 8 ГГц)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Коэффициент шума NF

КВ вход

12 дБ

УКВ, ДЦВ, СВЧ-1 и СВЧ-2 вход

8 дБ

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Частотный диапазон

В зависимости от текущей конфигурации модуля ввода.
(0,4 МГц до 8599 МГц при использовании модули ввода КВ, УКВ, ДЦВ и СВЧ-2).

Импеданс

50 Ом (все входы и выходы)

Максимум входной уровень без ущерба для основных тех.характеристик

КВ и УКВ входа

+22 ДБм

ДЦВ вход

+17 ДБм

СВЧ-1 и СВЧ-2 входа

0 дБм

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

IIP1

ВЧ вход

+13 ДБм @ 14 МГц

УКВ вход

+20 ДБм @ 150 МГц

ДЦВ вход

+8 ДБм @ 1000 МГц

СВЧ-1 и СВЧ-2 вход

-15 ДБм @ 2800 МГц

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

IIP3

КВ вход

+27 ДБм @ 14 МГц

УКВ вход

+33 ДБм @ 150 МГц

ДЦВ вход

+23 ДБм @ 1000 МГц

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Изоляция выхода от входа

-109 ДБ @ 10 МГц
-88 дБ на частоте 100 МГц
-74 дБ на частоте 400 МГц
-68 дБ @ 1500 МГц

Изоляция входа от выхода

-60 ДБ при 10 МГц
-44 дБ на частоте 100 МГц
-46 дБ на частоте 400 МГц
-48 дБ на частоте 1500 МГц

Блок питания для активной антенны

12 В постоянного тока (до 0,4 А) на антенну входы КВ, УКВ и СВЧ модулей

Интерфейсы дистанционного управления

USB 1.1/2.0 (USB-B разъем)
LAN интерфейс для TCP / IP сети (RJ45 разъем)

Питание

120/240 В, 50 Гц, выбирается
13-60 Вт (в зависимости от конфигурации)

Размеры

Ширина: 19 "стойку
Высота: 5RU (8,75 "= 222 мм)
Глубина: 14.4 "(365 мм)

Вес

20,1 - 24,9 фунта (9,11 - 11,3 кг)
(в зависимости от конфигурации)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Примечание:
1. Все значения являются типовыми.
2. Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции
