Профессиональный антенный коммутатор Winradio WA-0831

Диапазон частот: 0.4 - 1,8 ГГц;
Количество портов: 4 входа / 8 выходов
Цена по запросу! Поставка с завода только под заказ!

Цена:
0
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

WA-0831 Antenna Distribution System

WA-0831 антенный распределитель сигналов (антенный коммутатор)
WiNRADiO WA-0831 антенное распределительное устройство с четырьмя входами сочетает в себе высокочастотный комбайнер и устройство сплиттер в оптимальной конфигурации, особенно подходит это устройство для решения задач разветвления сигналов  в КВ УКВ ДЦВ и СВЧ диапазонах, когда 4 разных антенны должна быть подключена сразу до 8 приемников. Эта коммутационная система особенно подходят для многоканальных  приемных системы фирмы WiNRADiO, таких например как MS-8118/G3, для решения задачь многоканального мониторинга и радионадзора, эти устройства также могут быть использованы с любыми сторонними приемниками и антеннами. Он может работать как автономно с помощью управления с передней панели устройства, так и удаленно через USB или LAN интерфейсы.
Особенности

  • Широкий диапазон частот от 0.4 МГц до 1,8 ГГц
  • 4 антенных входа на 8 выходов
  • Оперативное или удалённое управление
  • Матричный коммутатор и предварительный усилитель с высоким уровнем IP3
  • Высокий уровень изоляции между портами
  • Корпусная стойка 3RU 19 "
  • Доступны пользовательские конфигурации
  • Корпус повышенной прочности

WA-0831 антенное распределительное устройство имеет 4 отдельных входа для КВ/УКВ/ДЦВ диапазонов (нужное распределение КВ, УКВ и ДЦВ входов необходимо уточнить во время заказа) и 8 выходов на приемники. Устройство распределения сигнала внутри  состоит из сумматора с низким уровнем шума, линейного малошумящий усилитель с хорошим динамическим диапазоном, а затем делителя мощности с высокой степенью изоляции между портами.
WA-0831 система особенно подходит для правительственных, оборонных, правоохранительных и других учреждений и организаций,  где требуется широкополосный многоканальный мониторинг радиоэфира.


Модуль

Нижняя частота

Лучшие частоты

КВ

0,4 МГц

30 МГц

УКВ

30 МГц

300 МГц

ДЦВСВЧ

300 МГц

1,8 ГГц

Антенные входы могут быть настроены и сконфигурированы в соответствии с запросом пользователя с помощью КВ, УКВ и СВЧ модулей для разных частотных диапазонов, показанных в таблице.
Устройство также содержит удобные блоки питания для питания внешних антенных предусилителей (От источник внутреннего стабилизированного напряжения 12 В можно запитывать и антенные входа для удалённого питания антенн по кабелю).

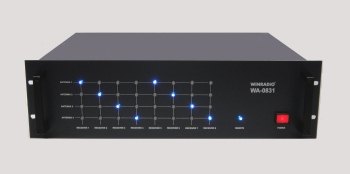

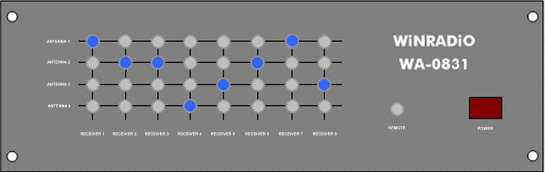

Передняя панель WA-0831
На передней панели устройства коммутирования расположены 4 х 8 светящихся матричных кнопки, позволяющие оперативно управлять матрицей переключения антенных входов и выходов, а так же кнопка выключателя питания.

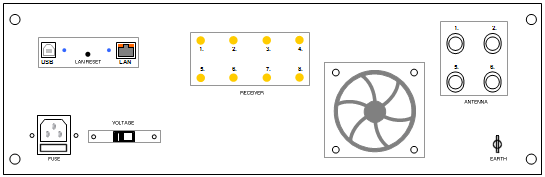

Задняя панель
На задней панели устройства расположены четыре антенных входа, имеющие N-типа разъемы и восемь выходов, связанных с использованием приемников имеющие SMA-типа  разъемы.
Для подключения к USB-порту используется стандартный разъем типа USB-B и интерфейс LAN-сети через стандартный разъем RJ45.
WA-0831 Программное обеспечение
При использовании антенного распределительного устройства WA-0831 с комплексом WiNRADiO MS-8118/G3 для многоканального наблюдения и мониторинга программное обеспечение управления коммутатором интегрируется непосредственно в систему.
При использовании коммутирующего устройства как автономном варианте, так и с применением сторонних приемников в сочетании с системой WA-0831, антенное распределительное устройство может управляться вручную с помощью панели управления оператора, так и удаленно с помощью прилагаемого программного обеспечения.
SDK программиста, так же  как и API доступно при заказе, чтобы облегчить интеграцию OEM-устройства в  сторонние приложения.
Как заказать
При заказе, антенное распределительное устройство WA-0831 на заводе предварительно настраивается на  любую комбинацию из четырех антенных входа, которые могут быть либо укомплектованы КВ, УКВ и ДЦВСВЧ модулями. Например, WA-0831 блок может иметь четыре входа HF, или четыре входа VHF, или один HF, плюс один VHF плюс два UHF входа, и т.д.
Код заказа должен иметь вид WA-0831/nT-nT- .. где N это количество входов для той или иной модели типа входа T . Есть три возможных варианта:


Модуль

Код типа входа

Нижняя частота

Верхняя частота

КВ

H

0,4 МГц

30 МГц

УКВ

V

30 МГц

300 МГц

ДЦВСВЧ

U

300 МГц

1,8 ГГц

Возможны любые комбинации, если общее количество входов не превышает четыре. Вот несколько распространенных примеров конфигурации:


Код товара

Описание

WA-0831/4H

4 х HF (0.4-30 МГц) входы

WA-0831/4V

4 х VHF (30-300 МГц) входы

WA-0831/4U

4 х UHF (300-1800 МГц) входы

WA-0831/2H-VU

2 х HF (0.4-30 МГц), 1 х VHF (30-300 МГц), 1 х UHF (300-1800 МГц) входы

WA-0831/H-2V-U

1 х HF (0.4-30 МГц), 2 х VHF (30-300 МГц), 1 х UHF (300-1800 МГц) входы

WA-0831/HV-2U

1 х HF (0.4-30 МГц), 1 х VHF (30-300 МГц), 2 UHF (300-1800 МГц) входы

WA-0831/2V-2U

2 х VHF (30-300 МГц), 2 UHF (300-1800 МГц) входы

Технические характеристики

Конфигурация

4 входа / 8 выходов
(Не блокирующиеся)

Разъемы РФ

4 х вход (N-мама)
8 х выходов (SMA-мама)

Усиление

КВ и УКВ входы

-2 ДБ (± 3 дБ)

ДЦВСВЧ входы

-2 ДБ (± 4 дБ)

Коэффициент шума NF

КВ вход

12 дБ

УКВ и ДЦВ входы

8 дБ

Частотный диапазон

В зависимости от конфигурации системы входа модуля.
(0,4 МГц до 1,8 ГГц при использовании всех модулей, КВ, УКВ и ДЦВ входы).

Импеданс

50 Ом (все входы и выходы)

Максимум входной уровень без ущерба
для основных тех.характеристик

КВ и УКВ входа

+22 ДБм

ДЦВ вход

+17 ДБм

IIP1

КВ вход

+13 ДБм @ 14 МГц

УКВ вход

+20 ДБм @ 150 МГц

ДЦВ вход

+8 ДБм @ 1000 МГц

IIP3

КВ вход

+27 ДБм @ 14 МГц

УКВ вход

+33 ДБм @ 150 МГц

ДЦВ вход

+23 ДБм @ 1000 МГц

Изоляция выхода от входа

-109 ДБ @ 10 МГц
-88 дБ на частоте 100 МГц
-74 дБ на частоте 400 МГц
-68 дБ @ 1500 МГц

Изоляция входа от выхода

-60 ДБ при 10 МГц
-44 дБ на частоте 100 МГц
-46 дБ на частоте 400 МГц
-48 дБ на частоте 1500 МГц

Блок питания для активной антенны

12 В постоянного тока (до 0,4 А) на антенных входах КВ, УКВ и ДЦВСВЧ модулей

Интерфейсы дистанционного управления

USB 1.1/2.0 (USB-B разъем)
LAN интерфейс для TCP / IP сети (RJ45 разъем)

Питание

120/240 В, 50 Гц,
8-15 Вт (выбирается в зависимости от конфигурации)

Размеры

Ширина: 19 "стойку
Высота: 3RU (5,25 "= 133 мм)
Глубина: 14.4 "(365 мм)

Вес

Приблизительный 19,5 фунтов (8,8 кг)
(в зависимости от конфигурации)

Примечание:
1. Все значения являются типовыми.
2. Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции

Технические характеристики

Конфигурация

4 входа / 8 выходов
(Не блокирующиеся)

Разъемы РФ

4 х вход (N-мама)
8 х выходов (SMA-мама)

Усиление

КВ и УКВ входы

-2 ДБ (± 3 дБ)

ДЦВСВЧ входы

-2 ДБ (± 4 дБ)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Коэффициент шума NF

КВ вход

12 дБ

УКВ и ДЦВ входы

8 дБ

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Частотный диапазон

В зависимости от конфигурации системы входа модуля.
(0,4 МГц до 1,8 ГГц при использовании всех модулей, КВ, УКВ и ДЦВ входы).

Импеданс

50 Ом (все входы и выходы)

Максимум входной уровень без ущерба
для основных тех.характеристик

КВ и УКВ входа

+22 ДБм

ДЦВ вход

+17 ДБм

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

IIP1

КВ вход

+13 ДБм @ 14 МГц

УКВ вход

+20 ДБм @ 150 МГц

ДЦВ вход

+8 ДБм @ 1000 МГц

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

IIP3

КВ вход

+27 ДБм @ 14 МГц

УКВ вход

+33 ДБм @ 150 МГц

ДЦВ вход

+23 ДБм @ 1000 МГц

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Изоляция выхода от входа

-109 ДБ @ 10 МГц
-88 дБ на частоте 100 МГц
-74 дБ на частоте 400 МГц
-68 дБ @ 1500 МГц

Изоляция входа от выхода

-60 ДБ при 10 МГц
-44 дБ на частоте 100 МГц
-46 дБ на частоте 400 МГц
-48 дБ на частоте 1500 МГц

Блок питания для активной антенны

12 В постоянного тока (до 0,4 А) на антенных входах КВ, УКВ и ДЦВСВЧ модулей

Интерфейсы дистанционного управления

USB 1.1/2.0 (USB-B разъем)
LAN интерфейс для TCP / IP сети (RJ45 разъем)

Питание

120/240 В, 50 Гц,
8-15 Вт (выбирается в зависимости от конфигурации)

Размеры

Ширина: 19 "стойку
Высота: 3RU (5,25 "= 133 мм)
Глубина: 14.4 "(365 мм)

Вес

Приблизительный 19,5 фунтов (8,8 кг)
(в зависимости от конфигурации)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Примечание:
1. Все значения являются типовыми.
2. Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции
