Приемная антенна WINRADIO AX-17C

Приемная, активная, 0.1-30 МГц

Цена:
14 764
Кол-во:
- + В корзину
bookmark_outlineВ закладки

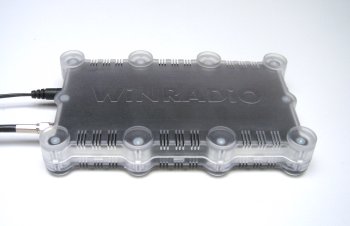

WiNRADiO AX-17C Indoor Active HF Antenna

WiNRADiO AX-17C Активная КВ антенна для применения внутри помещения.

AX-17C представляет собой миниатюрную закрытую активную антенну КВ диапазона. Эта антенна предназначена для применения в таких ситуациях, когда невозможно использовать обычные большие внешние антенны, или где установки их невозможна, либо не практична из-за их больших размеров.

AX-17C Антенна не предназначены для замены "правильной" большой антенны, и конечно, не подойдёт для приёма дальних (DX) радиостанций. Тем не менее, она сможет обеспечить очень качественный прием станций, где окружающее пространство свободно от больших построек, и где сигнал достаточно сильный.

AX-17C Антенна подходит также в условиях, когда существует много помех в электрической составляющей электромагнитного поля, например, в высотных офисных помещениях или жилых домах, она поможет улучшить соотношение сигнал/шум. Кроме того, направленность антенны позволяет уменьшить помехи, вращая антенну в пространстве или относя её подальше от источника помех. Ее небольшой размер делает его легко переносимой и полезным приспособлением для скрытой установки или при мобильном применении приёмника.

Антенна построена с использованием специального типа ферритовых материалов в сочетании с уникальной схемой активных цепей, которые обеспечивают максимальную чувствительность и снижают перегрузки приёмника из-за вне диапазонных сильных сигналов.

Антенна питается с помощью линейного 12 В AC / DC адаптера, который поставляется в комплекте с антенной.

Антенна покрывает частотный диапазон от 0,1 до 30 МГц. Она оптимизирована для использования главным образом на КВ диапазоне, с уменьшением усиления ниже 2 МГц, где присутствую обычно местные мощные сигналы радиостанций.

Антенна AX-17C разработана как антенна общего назначения. Она особенно подходит для приемников  серии G3 WiNRADiO. Тем не менее, он будет работать с большинством сторонних приемников с 50-Омным входным сопротивлением.

Антенна поставляется в полностью собранном виде. Установка включает в себя только два простых шага: Подключение антенны к приемнику с помощью прилагаемого коаксиального кабеля, а также включение его с помощью прилагаемого адаптера питания. После активации на передней панели кнопки включения, индикатор показывает, что антенна находится в рабочем состоянии.

Оптимальное расположение антенны должен быть найден путем проб и ошибок. Как правило, она располагается, близко к окну, подальше от устройств дающих помехи, таких например как персональный компьютер. В большинстве случаев, антенна имеет направленности (и её расположение может варьироваться в зависимости от того, как распространяется сигнал) и оптимального приема можно найти, вращая антенну в пространстве.

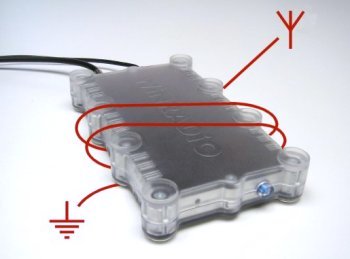

Интересной альтернативой обычному режиму работы антенны, эта антенна может использоваться как индуктивный ответвитель к открытой длиннопроводной антенны. Это достигается путем намотки нескольких витков изолированного вводного провода вокруг корпуса антенны AX-17 как показано на рисунке:

Целью такого применения является устранение синфазных помех, вызванных контуров заземления в результате гальванической связи наружной антенны ведущий непосредственно к приемнику. Оптимальное число оборотов должно быть установлено экспериментально, как правило, это будет от одного до пять витков.

Стандартная комплектация поставки активной антенны WiNRADiO AX-17C:

  1. Антенна
  2. Адаптер питания
  3. Коаксиальный кабель
  4. Инструкция
  5. Упаковка

Технические характеристики антенны

Антенна

Тип

Активная ферритовая антена

Характеристика направленности

Направленная

Использование

Только для приёма

Полоса частот

0.1 - 30 МГц

Выходной импеданс

50 Ом

Напряжение питания

12 Вольт DC (минимум 10 В, максимум 14 В)

Потребляемый ток

50 мА @ 12 В

Разъём

SMA female

Размеры

Длина: 164 мм
Ширина: 96 мм
Высота: 21 мм

Масса

233 гр.

Адаптер питания (комплектный)

Модель

WiNRADiO SF-41 линейный стабилизатор из переменного тока в постоянный

Входное напряжение

US version: 110-130 V AC, 60 Hz
EU version: 210-250 V AC, 50 Hz
AU version: 210-250 V AC, 50 Hz
JA version: 90-110 V AC, 60 Hz

Выходное напряжение

12 Вольт DC ±5%

Выходной ток

200 мА макс.

Термо-предохранитель

130°C

Вилка адаптера

US version: integral cord
EU version: IEC-320 socket
AU version: IEC-320 socket
JA version: integral cord

Выходной разъём

Стандартный разъём OD = 5.5 mm, ID = 2.1 mm, Внутренний «+»

Шумы

< 40мкВ (в полосе 10 Гц - 100 кГц)

Размеры

70 x 46 x 41 мм

Масса

320 гр, включая шнур

Кабель (комплектный)

Тип

RG-58U

Длинна

1.2 м

Разъём

SMA male (с обоих концов)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
