Приемная антенна WINRADIO AX-31B

Компактная, направленная, планарная логопериодическая приемная антенна.
Диапазон частот: 230-1600МГц;
Коэффициент усиления : 6 дБ
Поставка с завода только по заказу. Срок 1-3 месяца.

Цена:
0
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

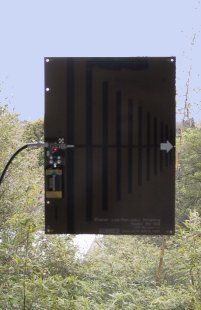

WiNRADiO AX-31B Планарная логопериодическая антенна

AX-31B Антенна представляет собою компактную УКВ/ДЦВ логопериодическую направленнаую антенну, которая является более дешовой и простой альтернативой базовых дискоконусных антенн, и потому особенно хорошо подходит для решения профессиональных задач оперативного назначения. Так же она подойдёт для решения большинства задачь в целях любительского радионаблюдения.

Эта антенна выполнена на высококачественной волокон-стеклянной подложке с интегрированным малошумящим усилителем с усилением 20дБ. Усилитель монтируется на ту же подложку, что и антенна и питается от стандартной батареи напряжением 9 вольт. Батарея крепиться непосредственно на корпус антенны.
AX-31B Антенна покрывает диапазон ДЦВ-СВЧ в полосе от 230 до 1600 МГц (антенна может использоваться в более широком частотном диапазоне, но за счёт снижения коэффициента усиления и коэффициента направленного действия) и идеально подходит для приема в коммуникациях типа точка-точка, где направленные характеристики антенны могут значительно улучшить качество приёма в сложной помеховой обстановке. Направленность антенны имеет наилучшее значение с частот выше 400 МГц, на частотах ниже 400 МГц направленность антенны постепенно снижается до такой степени, когда антенна начинает действовать как ненаправленный диполь.

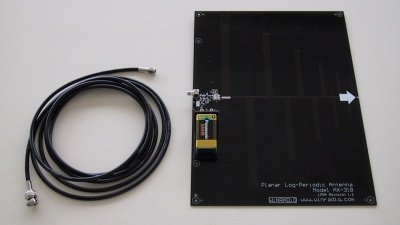

Комплект антенны AX-31B включает в себя 2 метра (6,5 футов) кабель с разъёмом SMA-типа для подключения антенны и разъем BNC для подключения к приёмнику. Аккумулятор в комплект поставки не входит.

Антенна разработана для решения задач общего назначения и хорошо работает с любым сторонним оборудованием. Так же антенна WiNRADiO AX-31B особенно подходит для применения совместно с VHF/UHF приемниками серии WiNRADiO G3. Возможно применение этой антенны, как в профессиональных, так и потребительских приложениях.

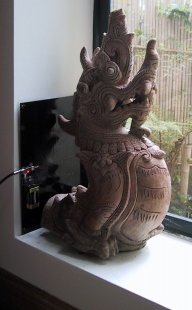

Антенна предназначена для применения внутри помещения. Её небольшие размеры, примерно размера листа бумаги формата А4 (11,5 "на 8,5"), занимает мало места в  пространстве и если это необходимо, делает возможным скрытый монтаж антенны. Антенна легка в установке и может быть смонтирована в течение нескольких минут при использовании обычной двусторонней клейкой ленты (двухсторонний скотч).

Стандартная комплектация поставки активной антенны WiNRADiO AX-31B:

  1. Антенна
  2. Инструкция
  3. Упаковка

Технические характеристики

Тип

Планарная логопериодическая антенна

Частотный диапазон

От 230 до 1600 МГц

Коэффициент усиления антенны

6,0 дБ

Коэффициент усиления усилителя

20 дБ

Коэффициент шума усилителя

3,8 дБ

Усилитель IP3

25 дБм

Первичная чувствительность

E-поле

Поляризация

Горизонтальная или вертикальная (в зависимости от монтажа)

Использование

Только на прием

Импеданс

50 Ом (тип.)

Питание

9В (PP3 тип батарей) @ 25mA

Разъём

SMA

Соотношение ДН вперёд-назад

18 дБ мин (180 градусов от основного лепестка)

КСВ

1.7:1

Размер

293 х 213 мм (11.5 "х 8.4")

Вес

250 г (9 унций)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции.
