WiNRADiO Universal FSK Decoder

Универсальный  FSK-декодер WiNRADiO является чрезвычайно интересной  утилитой декодирования сигнала для приёмников  WiNRADiO серии 1000/1500/3000, а также серия G3. При помощи моделей приёмников  WiNRADiO со встроенным DSP (например, WR-G313i) обеспечено лучшее качество декодирования; однако, Декодер будет также работать хорошо со звуковой картой.

Декодер содержит несколько мощных аналитических инструментов, позволяя автоматически определить  характеристики передачи неизвестного сигнала.

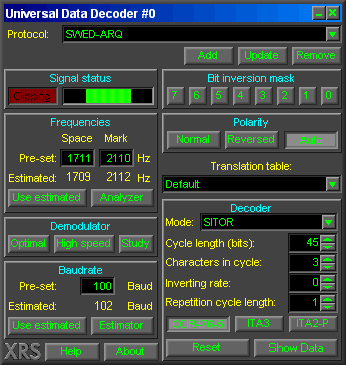

Смотря на основную панель управления декодера, вы можете видеть выпадающий сверху список, маркированный Протокол. Здесь можете выбрать тип кодирования используемого протокола. При помощи кнопок «Add» или «Edit» могут быть добавлены новые протоколы, можно полностью создать любой с нуля любой протокол  (число переменных параметров делает число применимых протоколов почти неограниченным), или получить новые протоколы из существующих, изменяя некоторые из параметров констант.

"Протокол" состоит из всех различных настроек и параметров, которые необходимы, чтобы программа в состоянии могла декодировать сигнал, включая тип кодирования, метки/частоты, соответствующих пауз, скорость в бодах, символьный формат, таблицы преобразования, и т.д.

Первая стадия цепочки декодирования сигнала - детектор уровня, видимый в верхней левой части из основной панели управления выше.

Этот детектор позволяет пользователю определять, существует ли соответствующий уровень аудиосигнала на входе декодера. Это средство доступно только, когда используется звуковая карта; в таком случае уровень должен быть скорректирован методом настройки уровня сигнала приёмника и звуковой карты. С приёмниками DSP WiNRADiO регулятор уровня работает автоматический.

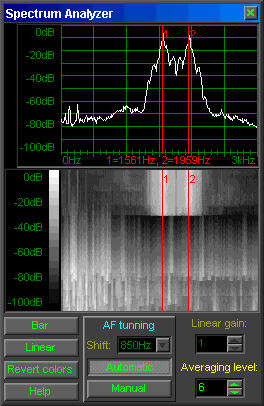

Дальше сигнал передаётся к разделу «Spectrum Analyzer»  для анализа частотной области. Анализатор оценивает две частоты "метки/пробел" процесса модуляции FSK. Они выведены на экран в разделе «Estimated» группы «Frequencies» на панели управления. У пользователя есть выбор, или использовать их автоматически, ориентируя значения меток на предварительно установленные значения, или они могут быть введены вручную.
Обнаруженные частоты обозначены двумя маркерами. Одновременно выведен на экран спектр как сплошная линия или как "водопад" в нижней части. Уровень спектр может быть показан, используя как   логарифмические, так и линейные значения.
Если метка/частоты, соответствующая паузе известна, то ручная запись, также возможна. Эти значения могут быть также заданы как часть стандарта или определяемого пользователем протокола.
Есть также средство, чтобы сохранить сдвиг между меткой и частотами, соответствующими паузе постоянным. Сдвиг может составить  170 Гц, 425 Гц, 850 Гц или определенное пользователями произвольное значение.

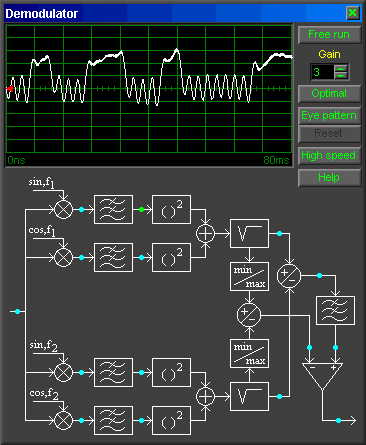

Когда сигнал передан сигнальному демодулятору, результат средства оценки метки/частот, соответствующей паузе, может быть определён как в ручном так и  полностью автоматическом режиме. Модуль Сигнального Демодулятора использует две определенных метки/частоты, соответствующих паузе и извлекает сигнал данных из них. Есть два доступных режима,  оптимальный и высокоскоростной.
Демодулятор полагается на три входных переменные: две частоты FSK (лог 1 и 0) и длина в битах. Частоты лог 1 и 0, соответствующие паузе всегда используется для процесса демодуляции, в то время как длина в битах используется только, когда активен  оптимальный режим.
Чтобы видеть сигнал в различных этапах обработки, логика, и схематика демодулятора показана на панели и имеет несколькими контрольных  точек  (показаны синими точками). Щелкнув по одной из контрольных точек, можно увидеть сигнал в той точке на экране  осциллографа поверх панели.
Видимый объем информации образца также реализован для получения окончательного результата и положительного ввода средства форматирования данных.
Сигнал данных, извлеченный Демодулятором дальше отправляется в два отдельных модуля обработки.

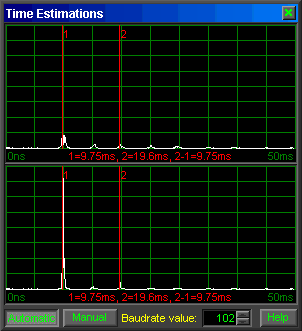

Первым является модуль «Time Estimations», который пытается определить длину в битах и скорость в бодах. Ориентировочное значение выведено на экран для информации, и это может быть использовано для последующей обработки или игнорирования пользователем, если предпочтительно ручную введенный данных или предварительная установка значений.
При помощи измеренных временных интервалов между двумя переходами Средство оценки Времени создает гистограмму, как показано на смежной панели.
Есть два курсора, один соответствуют длине единичных битов и другой длине двухбитовых пар. Если один из них перетаскивается, другой В дополнение к этой первой гистограмме секунда (нижняя часть) каждый сгенерированный знак, использует автокорреляцию временных интервалов. Это используется для заключительных оценок длины в битах.
Предполагаемый параметр длины в битах используется оптимальным демодулятором, в то время как скорость в бодах требуется для фактического символьного декодирования.
Автоматическая оценка скорости в бодах подходит только для непрерывных потоков битов. Такие режимы передачи, как пакетная радиосвязь, SITOR-A, ARQ6-70/90/98, SWED-ARQ требует, чтобы скорость в бодах была установлена вручную.

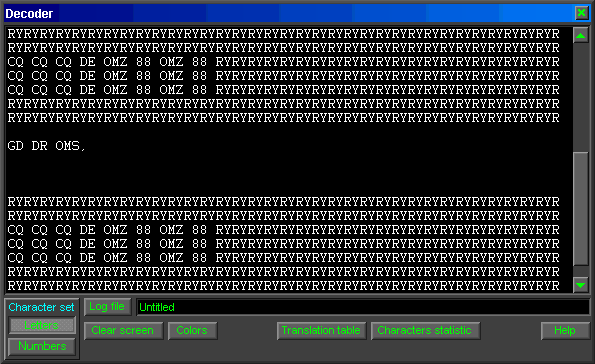

Окно «Data Output» показывает результат всего процесса демодуляции и декодирования. Это использует данные, обеспеченные процессами, описанными выше, а также несколько дополнительных корректируемых пользователем параметров. Иногда переданные символы передаются через небольшое количество маски инверсии; декодер может легко обработать эту ситуацию, и когда корректная маска была идентифицирована, специальные протоколы могут быть определены. Кроме того, определенные протоколы зависимы от полярности, в то время как другие требуют автоматического режима для корректной функциональности. Эти параметры могут быть установлены на основной панели управления в группах Разряды маски и кнопками  «Полярность» и «Инверсия».

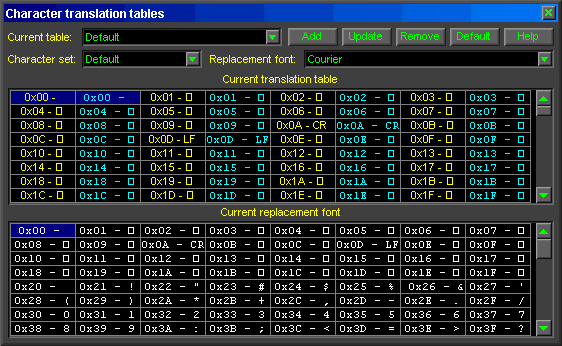

Прежде, чем декодируемые символы будут выведены на экран, они передаются через Переводчика, который полагается на ряд таблиц преобразования символов, чтобы обеспечить перевод необработанных символов к национальным алфавитам. Эти таблицы могут быть выбраны также в основной панели управления Декодера как один из параметров, которые формируют весь "протокол".

Каждый протокол получен из пяти универсальных режимов декодирования: ITA2 (Baudot), IRA (ASCII), SITOR, Пакет и Необработанные Биты. Для каждого режима различная версия раздела «Decoder» показана на основной панели управления; эти два примера, показанные здесь, принадлежат протоколам IRA и SITOR.

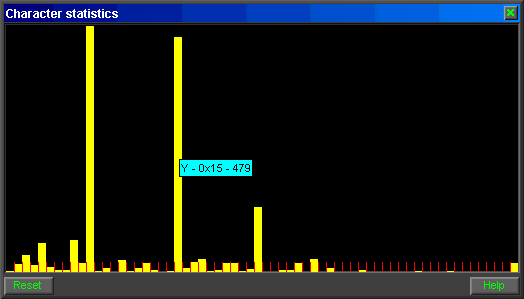

"Icing on the cake" этого мульти-форматный декодер является «Символьным дисплеем Статистики», который создает символьную гистограмму полученного текста. Число выведенных на экран панелей (каждое соответствие различному символу) зависит от выбранного протокола в настоящее время. Панели упорядочены символьным шестнадцатеричным кодом. Выведенная на экран информация всегда нормализуется к самому большому значению. Статистика для каждой панели может быть замечена, просто перемещая мышь по нему. Это - очень полезное средство для сигнальной обработки и разведывательной деятельности.

Универсальный  FSK-декодер WiNRADiO идет со следующими основными предварительно установленными протоколами: ARQ1000D, ARQ-E, ARQ-N, ARQ 6, ARQ6-70, ARQ6-90, ARQ6-98, ARQ-E3, Baudot, IRA (ASCII), Пакетная радиосвязь, ARQ POL, SITOR-A, SITOR-B, NAVTEX, Необработанные Биты, ARQ SI и SWED-ARQ. Много других протоколов могут быть добавлены, изменяя многочисленные параметры декодирования и демодуляции.
