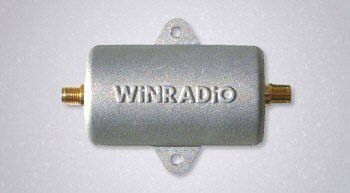

WiNRADiO WR-DASP-2500 Грозоразрядник двухступенчатого типа

Грозоразрядник WiNRADiO WR-DASP-2500  предназначен для защиты радиоприемников от электростатических разрядов по антенному входу. Напряжение, превышающеё точку срабатывания защиты  грозоразрядника шунтируется на землю.
Двойное действие защиты от перенапряжения осуществляется путем объединения высокоэффективных грозоразрядных элементов, предназначенных для защиты от основного энерго-разряда, и  ультра-быстродействующих полупроводниковых диодов для подавления коротких импульсных разрядов.
Грозоразрядник WiNRADiO WR-DASP-2500 является самовосстановливающимся устройством  и разработан, чтобы противостоять нескольким типам разрядов.
Он подходит  не только для использования совместно с приёмниками фирмы  WiNRADiO, но и для применения с приемниками сторонних производителей.
Защита от перенапряжений осуществляется в две ступени защиты: первая ступень рассчитана на кратковременные скачки напряжения уровнем более 17 В. Время отклика на этой ступени составляет менее 1 нс. Вторая ступень защиты включается в работу, когда всплески напряжения превышают уровень 75 В. На второй ступени защиты устройство способно поглощать значительное количество энергии, с более длинными импульсами длительностью до нескольких секунд.
Сочетание этих двух ступеней защиты с исключительно быстродействующей и поглощающей энергию цепи, приводит к отличному результату защиты радиоприемных устройств от атмосферных разрядов и долговременных переходных и электростатических процессов.

Особенности

  • Две ступени защиты
  • Быстрое время реакции при высоких энергиях поглощения
  • Частотный диапазон от 9 кГц до 2500 МГц
  • Плоская полоса пропускания
  • Очень низкие вносимые потери
  • Очень низкая проходная емкость
  • Защищённая от непогоды конструкция
  • Малые габариты и вес
  • Простая установка

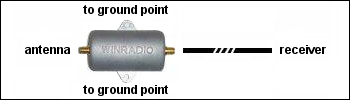

Грозоразрядник WiNRADiO WR-DASP-2500 подключается к антенне и приемнику через разъем SMA, используя подходящий коаксиальный кабель. Он должен быть расположен как можно дальше дальше от приемника. Устройство должно быть хорошо заземлено. Заземление осуществляется через монтажные наконечники из литого алюминиевого корпуса и подключаться к подходящей точке земли, например на антенной мачте.

Стандартная комплектация поставки грозоразрядника двухступенчатого типа  WiNRADiO WR-DASP-2500:

  1. Грозоразрядник
  2. Инструкция
  3. Упаковка


Технические характеристики

Вносимые потери

0,3 дБ при 200 МГц

Частотный диапазон

9 кГц - 2500 МГц

Сопротивление (вход / выход)

50 Ом

Емкость

1,5 пФ

Минимальное время отклика

1 нс

Максимальный импульс разрядного напряжение в газоразрядных трубках (1 кВ / 1 мкс)

700 В

Максимальный импульс постоянного разрядного тока в газоразрядных трубках (10/1000 мкс)

50 А

Максимальный импульс переменного разрядного тока в газоразрядных трубках (50 Гц, 1 с)

5 А

Сопротивления изоляции газоразрядных трубкок

1000 МОм

Ток утечки диодов

0,05 мкА

Разъемы

SMA (вход / выход)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции
