SDR приемник WiNRADiO WR-G313i

SDR/DDC; Компьютерный; 0.9-30 МГц; NAM/SAM/AM/FM/SSB/CW; Встраиваемый; Поставка по заказу; Цена по запросу.

Кол-во:
- + Звоните
bookmark_outlineВ закладки

WiNRADiO WR-G313i представляет собой программно-управляемый высокопроизводительный КВ приемник полосою приёма от 9 кГц до 30 МГц, (опционально расширяемый до 180 МГц). Корпус приёмника представляет собою PCI –карту, вставляемую во внутрь компьютера.

Этот приемник будет интересен для правительственных служб, для военных, для систем безопасности, систем наблюдение, может использоваться для мониторинг вещания и промышленного использования, где необходимы высокие технические характеристики приёмника.

Приемник имеет очень высокую чувствительность, что позволяет с комфортом принимать CW сигналы при уровнях сигнала на входе вплоть до 0,05 мкВ. Приёмник имеет высокий динамический диапазон - 95 дБ, что позволяет ему быть устойчивым к перегрузкам в сегодняшнем очень перегруженном радиоэфире. Высокая чувствительность также соответствуют тому, что отображает калиброванный  S-метр: полностью калиброванного S-метр показывает принимаемый сигнал уровня в дБм, мкВ или S-единиц, вплоть до шумовой дорожки  -140 дБм.

Аппаратно-программный комплекс состоит из PCI-карты радиоприемника, программного обеспечения на основе системы Windows, простой приёмной антенны и руководство пользователя.

Аппаратная часть

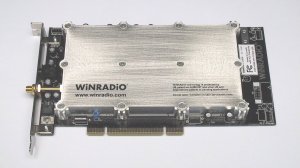

PCI-карта вставляется в свободный PCI-слот на IBM-совместимом компьютере. Есть возможность установить одновременно несколько радиоприемников (столько, сколько есть свободных PCI-слотов). Программа позволяет управлять с помощью одного компьютера, что является идеальным решение для высокопроизводительных многоканальных систем автоматического контроля.

Карта радиоприёмника имеет один разъем  SMA  для подключения антенны и линейный выход аудио разъем, который может быть использован для подключения низкочастотного выхода приемника непосредственно к звуковой карте компьютера или к линейному входу высококачественного усилителя мощности.

Приемник имеет свой ??собственный бортовой DSP, и не использует ресурсы звуковой платы для своей работы. Модуль DSP выполняет полную обработку ВЧ-сигнала на последней промежуточной частоте (IF-DSP), декодирование и фильтрацию. Это означает, что все сложные цифровые виды связи можно  легко демодулировать  и декодировать путём простого изменения программного обеспечения. Например, с помощью дополнительного программного модуля DRM декодера / демодулятора можно прослушивать цифровое DRM-радиовещание на КВ-диапазоне.

Никаких дополнительных кабелей или блоков питания вам теперь не нужно – радиоприёмник находится внутри компьютера, и на столе больше не мешают работе лишние провода и коробочки. Каждый ваш современный настольный компьютер может легко превращен в мощную станцию мониторинга КВ/УКВ-диапазона с максимальной простотой.

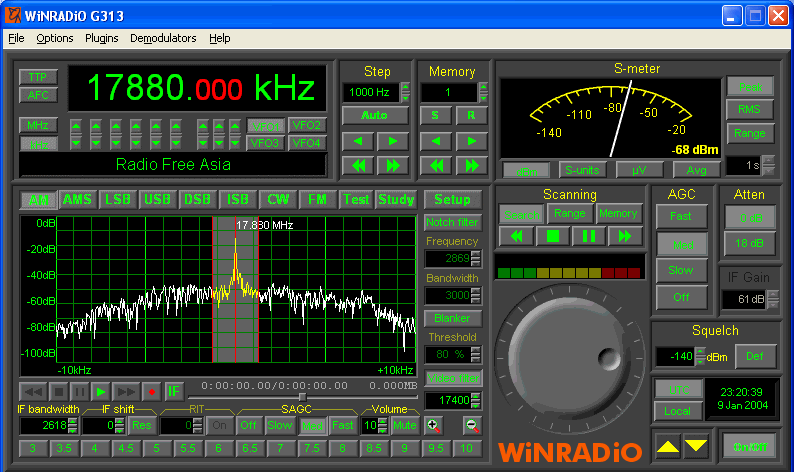

Программное обеспечение

Программное обеспечение радиоприёмника WR-G313i содержит многочисленные дополнительные функции, есть возможность настроек многих параметров приёмника, имеется возможность программировать разные режимы  сканирования, программное обеспечение обеспечивает практически неограниченную память

Программное обеспечение обеспечивает многочисленные режимы демодуляции, есть возможность установить нужную ПЧ в полосе от 1 Гц до 15 кГц (в 1 Гц шагом), панорамный анализатор спектра полосою 20 кГц в реальном масштабе времени с разрешение 16 Гц позволяет видеть спектр принимаемого сигнала, имеется программный подавитель шума и режекторные фильтры. В программе приёмника реализован также интегрированный рекордер, что позволяет мгновенно записывать и воспроизводить принимаемого сигнала.

Помимо записи и воспроизведения декодированного/демодулированного аудиоканала, приемник может также записывать весь широкий спектр ПЧ полосою 20 кГц, что позволяет тщательно проанализировать полученный сигнал, и "вновь получить" или обрабатывть принятый сигнал тот же самый сигнал снова и снова, так как будто он всё ещё в эфире. Так же эта функция позволяет применить различные фильтры обработки, изменять полосы, накладывать режекторные фильтр , фильтры гашения шума и и применять настройки демодулятора. Этим может быть достигнута наилучшее качество приема слабых.

В дополнение к узкополосному анализатору спектра в реальном времени, есть и широкополосный анализатор спектра , который содержит дополнительные профессиональные средства наблюдения и  приборы: возможность отображать минимальные и максимальные параметры спектра, поиск пиковых значений, средние значения  спектров, сохранение спектров и их последующая печать , маркерный режим, и множество других.

Еще одна полезная функция, ранее недоступная  в большинстве аппаратных приемниках этой ценовой категории, это измерение параметров сигнала, на частоте принимаемого сигнала могутбыть измерены такие параметры как  точность установки сигнала по частоте, глубина амплитудной модуляции, девиации частоты, THD (коэффициент гармонических искажений) и SINAD. Аудио анализатор спектра в это время позволяет наблюдать спектр демодулированного сигнала в режиме реального времени с разрешением 5 Гц.

Уникальный блок визуального отображения декодера позволяет изучить интерактивную блок-схемы с программируемыми параметрами демодулятор для каждого режима демодуляции, и наблюдение демодуляции происходят в реальном времени сигналов с использованием двух анализаторов спектра и векторного измерителя уровней.

Функция Client / Server Option позволяет управлять приемником удаленно через локальную сеть или через Интернет. Приемник может находиться физически на противоположной стороне земного шара, но для пользователя это будет выглядеть, как если он был подключен локально.

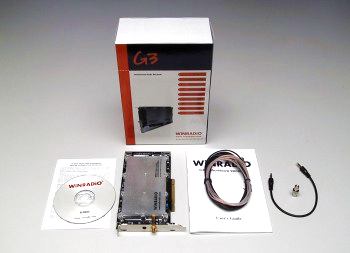

Комплектация
Стандартный комплект приёмника WR-G313i включает в себя:

  • Приемник WR-G313i
  • Прикладное программное обеспечение
  • Руководства пользователя,
  • Простая антенна
  • Аудио кабель
  • Адаптер BNC-SMA

Системные требования:

  • ПК с процессором Pentium III 500 МГц или выше
  • Один свободный PCI слот
  • Windows XP/Vista/7

Технические характеристики WR-G313i


Тип приемника

Супергетеродинный приёмник c двойным  преобразованием частоты, на основе DDS-синтезатора и оцифровкой сигнала на последней ПЧ (IF-DSP)

Частотный диапазон

9 кГц - 30 МГц
опционально от 9 кГц - 180 МГц)

Шаг перестройки

1 Гц

Режим

AM, AMS, LSB, USB, DSB, ISB, CW, FM

Подавление спуров

1.8-7.3 МГц:

80 дБ

7.3-30 МГц:

70 дБ

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

IP3

+8 ДБм @ 20 кГц

Динамический диапазон

95 дБ

MDS

-135 ДБм

Фазовый шум гетеродина

-148 ДБ / Гц при 100 кГц

Внутренние спуры

Менее чем -115 дБм

Точность установки RSSI

2 дБ

Чувствительность RSSI

-137 ДБм

Пропускная способность

1 - 15000 Гц (регулируется с шагом в 1 Гц)

Скорость сканирования

400 шагов / с (на частоте 1 кГц шагов)

Чувствительность
(AM / SSB / CW 10 дБ S / N)
(FM 12 дБ SINAD)

Режим

0,15-0,5 МГц

0,5-1,5 МГц

1.5-30 МГц

AM, AMS (30% модуляция)

-103dBm
(1.6?V)

-106dBm
(1.1?V)

-108dBm
(0.9?V)

AM, AMS (80% модуляция)

-111dBm
(0.63?V)

-115dBm
(0.4?V)

-116dBm
(0.35?V)

LSB, USB, ISB, DSB

-115dBm
(0.40?V)

-118dBm
(0.28?V)

-119dBm
(0.25?V)

CW

-122dBm
(0.18?V)

-125dBm
(0.13?V)

-130dBm
(0.07?V)

FM

-110dBm
(0.7?V)

-113dBm
(0.5?V)

-117dBm
(0.32?V)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Примечание:
. Ниже 150 кГц, чувствительность постепенно падает
типичные показатели (CW), являются:


100 кГц

   -113 ДБм

50 кГц

   -102 ДБм

25 кГц

   -98 ДБм

10 кГц

   -90 ДБм

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Промежуточные частоты

IF1: 45 МГц
IF2: 16 кГц (настраиваемая 12-22 кГц)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Кварцевый фильтр

2 х 4-полюсный 15 кГц кристаллический фильтр

Точность

1 ppm (25 ° C ± 2 ° С)

Стабильность частоты

0,5 ppm (от 0 до 60 ° C)

Антенный вход

50 Ом (SMA разъем)

Выходное сопротивление

600 Ом, линейный аудиовход

Форм-фактор PCI

2/3 длины PCI карты

Интерфейс

PCI 2.2 совместимый

Размеры

Длина: 195 мм (7.68 ") (за исключением кронштейн) Высота: 99 мм (3.90 ") (за исключением краевой разъем) Толщина: 19 мм (0.75 ") (в том числе компонентов с каждой стороны)

Масса

330 г

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Примечание:
Чувствительность приёмника для расширенного вариант  частот до180 МГц


Режим

30-120 МГц

120-180 МГц

AM, AMS (30% модуляция)

-108dBm
(0.9?V)

-106dBm
(1.1?V)

AM, AMS (80% модуляция)

-116dBm
(0.35?V)

-114dBm
(0.45?V)

LSB, USB, ISB, DSB

-119dBm
(0.25?V)

-117dBm
(0.32?V)

CW

-130dBm
(0.07?V)

-128dBm
(0.09?V)

FM

-117dBm
(0.32?V)

-115dBm
(0.4?V)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции и совершенствования.
