SDR приемник WiNRADiO WR-G315e

SDR/DDC; Компьютерный; 0.9-1800 МГц; NAM/SAM/AM/FM/SSB/CW; Поставка по заказу; Цена по запросу.

Кол-во:
- + Звоните
bookmark_outlineВ закладки

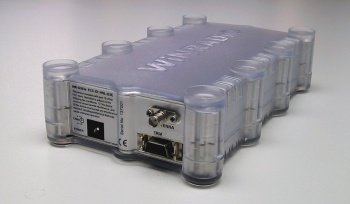

WiNRADiO WR-G315e представляет собой программно-управляемый высокопроизводительный УКВ/ДЦВ/СВЧ приемник полосою приёма от 9 кГц до 1800 МГц, (опционально расширяемый до 8599 МГц с помощью дополнительного антенного мультиплексора и конвертера). Это приёмник является  продолжением серии некогда нашумевшего приёмника PCI-форм-фактора WR-G313е. Корпус приёмника представляет собою  USB-приставку.
Этот приемник будет интересен для правительственных служб, для военных, для систем безопасности, систем наблюдение, может использоваться для мониторинг вещания и промышленного использования, где необходимы высокие технические характеристики приёмника.
Этот приемник имеет непревзойдённую гибкость в настройке благодаря применению SDR-структуры построения приёмного тракта, что позволяет достичь высокого динамического диапазона и позволяет ему быть устойчивым к перегрузкам в сегодняшнем очень перегруженном радиоэфире. Высокая чувствительность и точность показаний  соответствуют тому, что отображает калиброванный  S-метр: полностью калиброванного S-метр показывает принимаемый сигнал уровня в дБм, мкВ или S-единиц, вплоть до шумовой дорожки  -140 дБм, что позволяет использовать этот приёмник не только в качестве радиомониторинга, но и в качестве измерительного инструмента.
Аппаратно-программный комплекс состоит из USB-приёмника, программного обеспечения на основе системы Windows, простой приёмной антенны и руководство пользователя.
Аппаратная часть

USB-приёмник подключается к любому свободному USB-разъёму  на IBM-совместимом компьютере. Есть возможность установить одновременно несколько радиоприемников (столько, сколько есть свободных USB-разъёмов). Программа позволяет управлять с помощью одного компьютера, что является идеальным решение для высокопроизводительных многоканальных систем автоматического контроля  и мониторинга.
Приемник имеет свой ??собственный бортовой DSP, и не использует ресурсы звуковой платы для своей работы. Модуль DSP выполняет полную обработку ВЧ-сигнала на последней промежуточной частоте (IF-DSP), декодирование и фильтрацию. Это означает, что все сложные цифровые виды связи можно  легко демодулировать  и декодировать путём простого изменения программного обеспечения. Например, с помошью дополнительного программного модуля DRM декодера / демодулятора можно прослушивать цифровое DRM-радиовещание на КВ-диапазоне.
Легко устанавливается на любой современный компьютер с интерфейсом USB, этот приемник представляет собой отличное мобильное решение для прослушиваниям УКВ/ДЦВ/СВЧ-диапазона иили мониторинга.

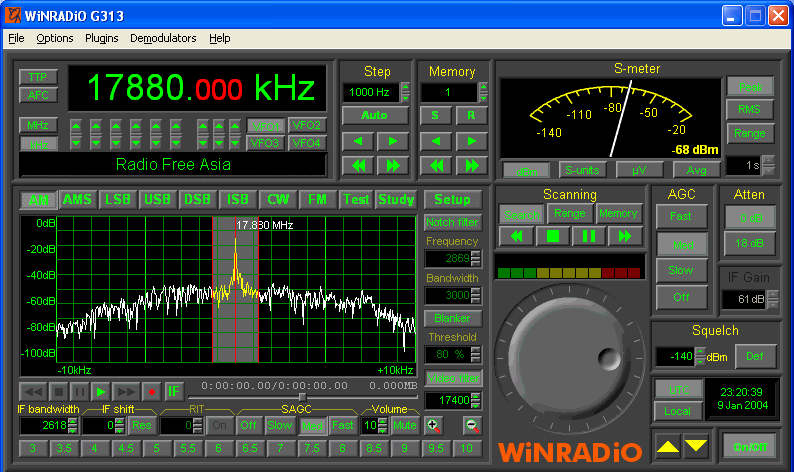

Программное обеспечение
Программное обеспечение радиоприёмника WR-G315e содержит многочисленные дополнительные функции, есть возможность настроек многих параметров приёмника, имеется возможность программировать разные режимы  сканирования, программное обеспечение обеспечивает практически неограниченную память
Программное обеспечение обеспечивает многочисленные режимы демодуляции, есть возможность установить нужную ПЧ в полосе от 1 Гц до 15 кГц (в 1 Гц шагом), панорамный анализатор спектра полосою 20 кГц в реальном масштабе времени с разрешение16 Гц позволяет видеть спектр принимаемого сигнала, имеется программный подавитель шума и режекторные фильтры. В программе приёмника реализован также интегрированный рекордер, что позволяет мгновенно записывать и воспроизводить принимаемого сигнала.
Помимо записи и воспроизведения декодированного/демодулированного аудиоканала, приемник может также записывать весь широкий спектр ПЧ полосою 20 кГц, что позволяет тщательно проанализировать полученный сигнал, и "вновь получить" или обрабатывть принятый сигнал тот же самый сигнал снова и снова, так как будто он всё ещё в эфире. Так же эта функция позволяет применить различные фильтры обработки, изменять полосы, накладывать режекторные фильтр , фильтры гашения шума и и применять настройки демодулятора. Этим может быть достигнута наилучшее качество приема слабых.
В дополнение к узкополосному анализатору спектра в реальном времени, есть и широкополосный анализатор спектра , который содержит дополнительные профессиональные средства наблюдения и  приборы: возможность отображать минимальные и максимальные параметры спектра, поиск пиковых значений, средние значения  спектров, сохранение спектров и их последующая печать , маркерный режим, и множество других.
Еще одна полезная функция, ранее недоступная  в большинстве аппаратных приемниках этой ценовой категории, это измерение параметров сигнала, на частоте принимаемого сигнала могут быть измерены такие параметры как  точность установки сигнала по частоте, глубина амплитудной модуляции, девиации частоты, THD (коэффициент гармонических искажений) и SINAD. Аудио анализатор спектра в это время позволяет наблюдать спектр демодулированного сигнала в режиме реального времени с разрешением 5 Гц.
Уникальный блок визуального отображения декодера позволяет изучить интерактивную блок-схемы с программируемыми параметрами демодулятор для каждого режима демодуляции, и наблюдать как демодуляция происходят в реальном времени сигналов с использованием двух анализаторов спектра и векторного измерителя уровней.
Функция Client / Server Option позволяет управлять приемником удаленно через локальную сеть или через Интернет. Приемник может находиться физически на противоположной стороне земного шара, но для пользователя это будет выглядеть, как если он был подключен локально.

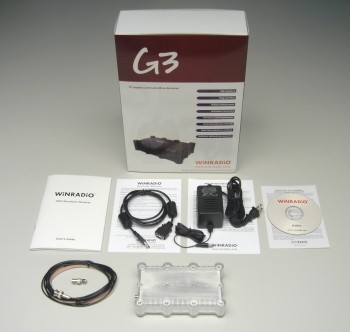

Комплектация
Стандартный комплект приёмника WR-G315e включает в себя:

  • Приемник  WR-G315e
  • Прикладное программное обеспечение
  • Руководство пользователя
  • Простая антенна
  • Аудио кабель
  • Адаптер BNC-SMA

Системные требования:

  • ПК с процессором Pentium III 500 МГц или выше
  • Один свободный PCI слот
  • Windows XP/Vista/7

Технические характеристики WR-G315e


Тип приемника

Супергетеродинный приёмник c двойным  преобразованием частоты, на основе DDS-синтезатора и оцифровкой сигнала на последней ПЧ (IF-DSP)

Частотный диапазон

9 кГц - 1800 МГц
( до 3500 МГц или 8599 с дополнительным AMFE блоком) (кроме сотовых и  радиотелефонных участков)

Шаг перестройки

1 Гц

Режим

AM, AMS, LSB, USB, DSB, ISB, CW, FM (широкополосная  FM с дополнительным WFM-демодулятором)

Подавление спуров

 2-100 МГц: 60 дБ тип.

100-1000 МГц: 50 дБ тип.


IP3

0ДБм @ 20 кГц

Динамический диапазон

90 дБ

MDS

-135 ДБм

Фазовый шум гетеродина

-148 ДБ / Гц при 100 кГц

Внутренние спуры

Менее чем -105 дБм

Точность установки RSSI

2 дБ

Чувствительность RSSI

-137 ДБм

Пропускная способность

50 - 15000 Гц (регулируется с шагом в 1 Гц),
230 кГц (в WFM варианте )

Скорость сканирования

50 каналов / с

Чувствительность
(AM / SSB / CW 10 дБ S / N)
(FM 12 дБ SINAD)

Режим

0.15-500 МГц

500-1800 МГц

AM, AMS (30% модуляция)

-108dBm
(0.89?V)

-104dBm
(1.4?V)

AM, AMS (80% модуляция)

-116dBm
(0.35?V)

-112dBm
(0.56?V)

LSB, USB, ISB, DSB

-119dBm
(0.25?V)

-115dBm
(0.40?V)

CW

-126dBm
(0.11?V)

-122dBm
(0.18?V)

FM

-113dBm
(0.50?V)

-109dBm
(0.80?V)

WFM ( WFM вариант только)

-104dBm
(1.40?V)

-102dBm
(1.78?V)

Примечание:

Ниже 150 кГц, чувствительность постепенно падает.
Типичные цифры (CW), являются:


100 кГц

   -124 ДБм

50 кГц

   -118 ДБм

25 кГц

   -116 ДБм

10 кГц

   -110 ДБм


Промежуточные частоты

IF1: 109,65 МГц
IF2: 16 кГц

Кварцевый фильтр

2 х 4-полюсный 20 кГц кристаллический фильтр

Точность

1 ppm (25 ° C ± 2 ° С)

Стабильность частоты

0,5 ppm (от 0 до 60 ° C)

Антенный вход

50 Ом (SMA разъем)

Выход

Оцифрованный ПЧ-и аудио-сигнал передаётся по интерфейсу USB

Интерфейс

USB 1.1 или 2.0 совместимый

Размеры

Длина: 164 мм (6.46 ")
Ширина: 96 мм (3.78 ")
Высота: 41 мм (1.61 ")

Масса

480 г

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Вниманию Российских пользователей и покупателей!!!

Установка WFM модуля в уже купленные приёмники требует возвращения приёмника на завод, т.к. установка и настройка модуля требует применения сложного измерительного оборудования. Переправка оборудования на завод в Австралию займёт достаточно долгое время и связанные с этим финансовые затраты.

По этой причине будьте внимательны при заказе! Если необходим приёмник с функцией приёма фирокополосной FM - модуляции, обязательно акцентируйте на это внимение и оговаривайте этот пункт при заказе с менеджером отдельно.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции и совершенствования.
