SDR приемник WiNRADiO WR-G31DDC 'EXCALIBUR'

SDR/DDC приемник КВ диапазона.
Частотный диапазон: 0.9-50 МГц
Модуляция: AM/AMS/LSB/USB/CW/FMN/FSK/UDM
Ширина анализатора: до 2 МГц (в реальном времени)
Количество выделенных приёмников: 3

Цена:
82 836
Кол-во:
- + В корзину
bookmark_outlineВ закладки

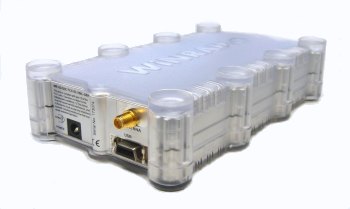

Приемник WiNRADiO WR-G31DDC, названный "EXCALIBUR"" – это высокопроизводительный недорогой коротковолновой DDC-приемник, использующий прямую оцифровку высокочастотного сигнала, с диапазоном частот от 9 кГц до 49,995 МГц, с возможностью записи, демодуляции и дальнейшей цифровой обработкой сигнала в реальном масштабе времени в полосе 2 МГц.

Приемник обладает превосходной производительностью благодаря своей инновационной архитектуре с прямой оцифровкой высокочастотного сигнала, цифровым понижающим конвертером, выбору передовых компонентов. В результате достигнуты очень высокие IP3 и динамический диапазон, высокая чувствительность и точность настройки. Эти особенности выделяют приемник в новый класс, способный удовлетворить широкий круг пользователей по весьма доступным ценам.

Особенности:

  • Диапазон частот - 9 кГц до 49,995 МГц
  • Прямая оцифровка высокочастотного сигнала
  • Цифровой понижающий конвертер
  • 16-битный 100 MSPS АЦП
  • Панорамный анализатор спектра с полосой 50 МГц
  • Диапазон 2 МГц для регистрации и обработки в реальном масштабе времени
  • Три параллельных канала демодуляции
  • Режим отображения «водопад»
  • Аудио спектральный анализатор
  • Запись и воспроизведение аудио и ПЧ сигнала
  • Запись с предварительной буферизацией
  • Очень высокая IP3 (+31 дБм)
  • Отличная чувствительность (0,35 мкВ, SSB)
  • Отличный динамический диапазон (107 дБ)
  • Фильтр MW переключаемый пользователем
  • Интерфейс USB 2.0

Приемник имеет высококачественные входные радиотракты, включающие усилитель с ультра-высокой линейностью, который обеспечивает очень высокий динамический диапазон. Передовая техника цифровой обработки позволяет обеспечить низкий уровень шумов и собственных помех. Благодаря отличному 16-битному 100-МегаГерцовому аналого-цифровому преобразователю, приемник очень хорошо приспособлен для работы с самым широким спектром радиосигналов.

Для записи и демодуляции доступен диапазон шириной 2 МГц в пределах 9 кГц-50 МГц. Приемник оснащен тремя демодуляторами, что позволяет принимать одновременно три станции в полосе 2 МГц.

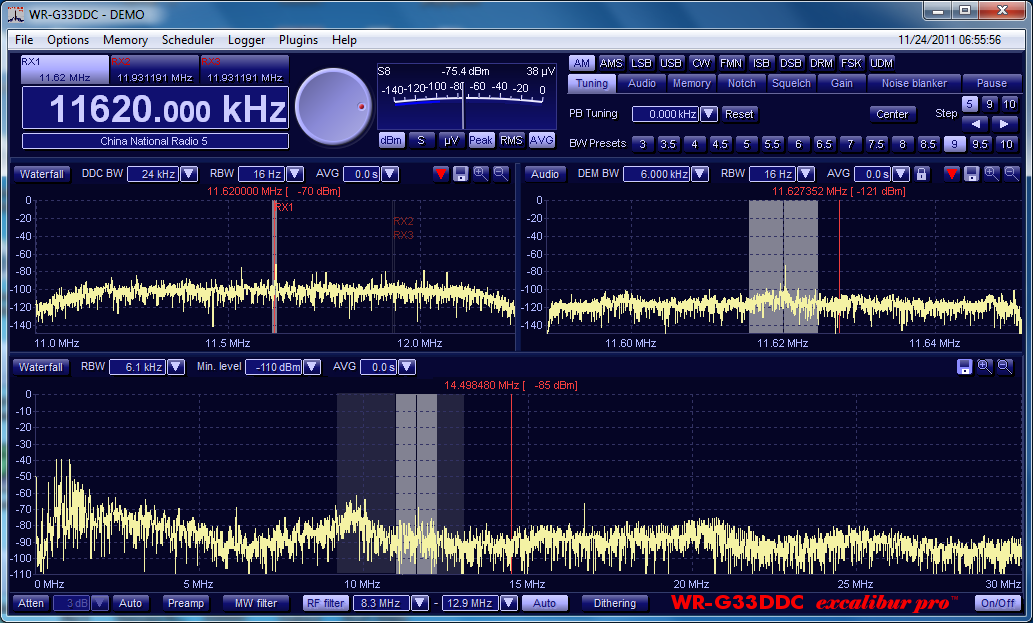

Программное обеспечение приемника WR-G31DDC отличается элегантным и логичным интерфейсом пользователя. Предусмотрено несколько окон анализаторов спектра. Панорамный анализатор спектра с шириной полосы пропускания 50 МГц с разрешением 1,5 кГц расположен в нижней части панели виртуального приемника. Спектр полностью масштабируемый и может наблюдаться как в стандартном режиме, так и в режиме «водопада». Часть спектра, преобразованная цифровым понижающим конвертором выделяется подсветкой и может быть выбрана либо с помощью клавиатуры либо по графику панорамы с использованием мышки. Спектр, преобразованный цифровым понижающим конвертором, показан в другом окне (слева вверху). В пределах этого окна могут существовать три независимых канала (демодулятора) приемника. Выбранный канал отображается в спектре в правом верхнем углу. В канале спектра, можно постоянно корректировать избирательность приемника и применять функции Сдвиг ПЧ, Настройка полосы пропускани, Режекция и другие функции. Также можно наблюдать аудио спектр демодулированного аудиосигнала.

В дополнение к новым функциям, предлагаемым революционной, инновационной архитектурой приемника, программное обеспечение по-прежнему остается простым и интуитивно понятным в использовании. Программное обеспечение также содержит все свойства, обычно ожидаемые в современных приемниках, таких как гашение шума, память, планировщик, шумоподавление (активация по уровню, голосу или шуму), многочисленные варианты настройки плюс широкий выбор режимов демодуляции, в том числе режим, определяемый пользователем, и добавочный режим DRM.

Отличительной особенностью цифрового понижающего конвертера является наличие 21 выходного диапазона, выбираемого от 20 кГц до 2 МГц. В пределах каждого выбранного диапазона возможна непрерывная тонкая настройка с разрешением 1 Гц. Существует также полосовой аудио фильтр с графическим интерфейсом для настройки низких и высоких частот отсечки, а также режекторный фильтр и подавитель шума.

Поскольку существуют три независимых канала (т.е. три приемника в одном), все параметры могут быть установлены отдельно для каждого канала. Каждый канал может также одновременно и независимо записывать звук. На выходе цифрового понижающего конвертера предусмотрены запись и воспроизведение, где вся полоса спектра шириной 2 МГц может быть записана для последующей демодуляции. Отличительной особенностью функции записи является возможность предварительной буферизации, что позволяет избежать потери сигнала в начале передачи.

Гибкая функция планировщика делает возможным программировать отдельно для каждого канала дату и время автоматической записи на предварительно выбранных частотах.

Приемник является «программно реализуемым», а это означает, что путем простого изменения программного обеспечения могут быть легко добавлены дополнительные демодуляторы и декодеры. В программно реализуемых приемниках влияние изменения и старения аппаратных компонент значительно уменьшено, что позволяет обеспечить стабильность характеристик приемника независимо от времени эксплуатации или экземпляра приемника.

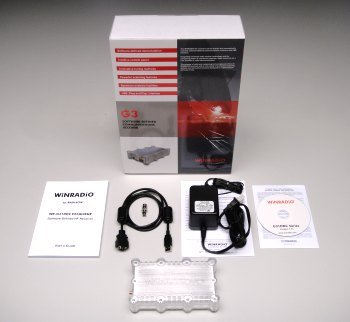

Стандартная комплектация поставки WR-G31DDC включает:

  • Приемник WR-G31DDC
  • Программное обеспечение
  • Полное руководство пользователя
  • Малошумящий сетевой адаптер
  • Кабель USB
  • Антенный адаптер BNC-SMA

Технические характеристики DDC приемника WR-G31DDC "EXCALIBUR"
Тип приемника SDR-приемник с прямой оцифровкой в/ч сигнала, с цифровым понижающим конвертером
Диапазон частот 9 кГц - 49,995 МГц
Минимальный шаг перестройки 1 Гц
Виды демодуляции AM, AMS, LSB, USB, CW, FMN, FSK, UDM (определяемый пользователем), DRM (опция)
Подавление зеркального канала 90 дБ
Интермодуляция 3-го порядка +31 дБм мин
Аттенюатор 0 - 21 дБ, с шагом 3 дБ
Динамический диапазон по SFDR
(динамический диапазон, свободный
от паразитных составляющих)
107 дБ мин
Коэффициент шума 14 дБ
Минимальный уровень детектируемого
сигнала (MDS)
-130 дБм @ 10 МГц
Фазовый шум -145 дБн/Гц @ 10 кГц
Точность индикатора мощности
принятого сигнала (RSSI)
2 дБ
Чувствительность индикатора
мощности принятого сигнала (RSSI)
-140 дБм
Полоса пропускания 10 Гц - 2 МГц
(21 шаг грубой настройки, точная настройка с шагом 1 Гц)
Спектроанализаторы Входной спектр/водопад, шириной 30 или 50 МГц, с разрешением 1,5 кГц
Спектр после цифрового понижающего конвертера, макс. ширина 2 МГц, разрешение 1 Гц
Канальный спектр макс. ширина 62,5 кГц, разрешение 1 Гц
Спектр демодулированного аудиосигнала, ширина 16 кГц, разрешение 1 Гц
Аналого-цифровой преобразователь 16 бит, 100 MSPS
Чувствительность
(@ 10 MHz)
AM -98 дБм (2.8 мкВ) @ 10 дБ S+N/N (30% модуляция)
SSB -116 дБм (0.35 мкВ) @ 10 дБ S+N/N
CW -123 дБм (0.16 мкВ) @ 10 дБ S+N/N
FM -106 дБм (1.1 мкВ) @ 12 дБ SINAD, девиация 3 кГц
Точность настройки 0.5 мд @ 25° C
Стабильность настройки 2.5 мд (от 0 до 50° C)
Фильтр MW Частота среза 1,8 МГц @ -3 дБ
Ослабление 60 дБ мин @ 0,5 МГц
Антенный вход 50 ом (разъем SMA)
Выход 24-бит цифровой сигнал I&Q через USB-интерфейс
Интерфейс USB 2.0 высокоскоростной
Напряжение питания 12 В пост.тока @ 500 мА
Рабочая температура От 0°C до 50°C

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
