Модуль измерения силы сигнала.
Частотный диапазон: 9 кГц - 1800МГц
Уровни измерения: от -120 до -30 dBm (от 0.2 µV до 7 mV)
Поставка с завода только по заказу. Срок 1-3 месяца.

Цена:
0
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

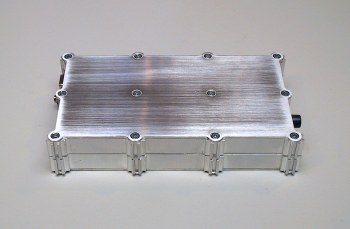

WiNRADiO WR-G33RSS Модуль измерения силы сигнала
Модуль измерения силы сигнала WiNRADiO WR-G33RSS является специализированным блоком, который подходит для различных промышленных, научных и других специальных приложениях, где есть возможность или необходимость измерить силу принятого сигнала в ДВ, СВ, КВ, УКВ и ДМВ диапазонах.
Модуль измерения силы сигнала WR-G33RSS не включает в себя возможность демодуляции сигнала - его единственной целью является измерение уровня силы сигнала. Модуль может легко управляться через последовательный интерфейс (RS-232 или USB), с минимальными познаниями в программировании. Полная поддержка программирования, включая исходные коды и демо-программу, предоставляется в качестве части пакета поставки. Устройство можно легко управлять из стандартных операционных систем, а также быть включено в конкретные приложения встраиваемых систем.
Особенности

  • Диапазон входных частот 0,009 до 1800 МГц
  • Диапазон измерений уровня сигнала от -120 до -30 дБм
  • Точность измерения уровня сигнала 3 дБ
  • Переключаемый аттенюатор и предусилитель
  • Пропускной способности 10 кГц
  • Высокая стабильность частоты 0,5 ppm
  • Простой интерфейс RS-232 или USB интерфейса
  • Аналоговый выход ПЧ
  • Исходный код и демо-программа поставляется в комплекте

Модуль построен по принципу двойного преобразования частоты, в котором входящие частоты преобразуется вниз в выходную частоту 12 кГц. Это выход ПЧ также доступен в качестве стандартной функции этого устройства. Хорошо экранированная конструкция гарантирует минимальное количество пораженных частот, побочных преобразований и ложных каналов приёма. По входу приёмника стоят перестраиваемые входные фильтры и модуль имеет впечатляюще высокий динамический диапазон.
Надежная и компактная измерительная система питается от 12 В постоянного тока (AC / DC адаптер прилагается в комплекте) и потребляет около 6 Вт электроэнергии, при использовании внешнего контроля энергосбережения.


Технические характеристики

Тип приемника

Супергетеродин двойного преобразования и синтезатор на основе DDS

Частотный диапазон

9 кГц - 1800 МГц

Шаг настройки

1 Гц

Стабильность частоты

0,5 ppm (от 0 до 60 ° C)

Подавление спур

60 дБ

Диапазон измерения RSSI

От -120 до -30 дБм (0,2 мкВ до 7 мВ) тип.

RSSI точность

3 дБ (более достижимо с индивидуальной калибровки)

RSSI скорости

100 измерений / с тип.

Скорость сканирования

60 каналов / сек тип.

Контроль усиления

18 дБ переключаемый аттенюатор
14 дБ переключаемый предусилитель

Селективность

10 кГц (-6 дБ) для измерения RSSI
20 кГц (-6 дБ) на выход ПЧ

Промежуточные частоты

IF1: 109,65 МГц
IF2: 12 кГц

Антенный вход

50 Ом (SMA разъем)

Полоса ПЧ

20 кГц, полоса пропускания, с центром в 12 кГц

Неискаженный динамический диапазон выходного сигнала ПЧ

92 дБ

Интерфейс

RS-232C, USB (1.0 и 2.0)

Питание

12 В постоянного тока ± 5% при 500 мА

Размеры

Длина: 164 мм (6.46 ")
Ширина: 96 мм (3.78 ")
Высота: 41 мм (1.61 ")

Вес

467 г (16,40 унций)


Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции


Технические характеристики

Тип приемника

Супергетеродин двойного преобразования и синтезатор на основе DDS

Частотный диапазон

9 кГц - 1800 МГц

Шаг настройки

1 Гц

Стабильность частоты

0,5 ppm (от 0 до 60 ° C)

Подавление спур

60 дБ

Диапазон измерения RSSI

От -120 до -30 дБм (0,2 мкВ до 7 мВ) тип.

RSSI точность

3 дБ (более достижимо с индивидуальной калибровки)

RSSI скорости

100 измерений / с тип.

Скорость сканирования

60 каналов / сек тип.

Контроль усиления

18 дБ переключаемый аттенюатор
14 дБ переключаемый предусилитель

Селективность

10 кГц (-6 дБ) для измерения RSSI
20 кГц (-6 дБ) на выход ПЧ

Промежуточные частоты

IF1: 109,65 МГц
IF2: 12 кГц

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Антенный вход

50 Ом (SMA разъем)

Полоса ПЧ

20 кГц, полоса пропускания, с центром в 12 кГц

Неискаженный динамический диапазон выходного сигнала ПЧ

92 дБ

Интерфейс

RS-232C, USB (1.0 и 2.0)

Питание

12 В постоянного тока ± 5% при 500 мА

Размеры

Длина: 164 мм (6.46 ")
Ширина: 96 мм (3.78 ")
Высота: 41 мм (1.61 ")

Вес

467 г (16,40 унций)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции
