SDR приемник WiNRADiO WR-G39DDCi 'EXCELSIOR'

SDR/DDC; Компьютерный; 0.9-3500 МГц; AM/AMS/CW/SSB/ISB/DSB/FM/FSK/UDM/DRM(опционально); 2 выделенных приемника; Встраиваемый;
Цена по запросу!
Поставка с завода только по заказу при формировании достаточной партии.

Кол-во:
- + Звоните
bookmark_outlineВ закладки

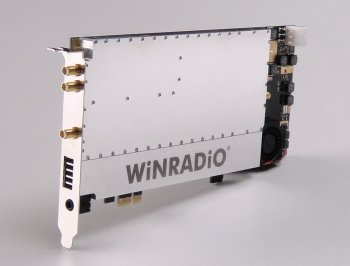

WR-G39DDCi "EXCELSIOR"


WiNRADiO WR-G39DDCi "EXCELSIOR" представляет собой высокопроизводительный и высококлассный, широкополосный  КВ /УКВ/ДЦВ/СВЧ приёмник с программируемыми параметрами.  Диапазон принимаемых частот перекрывает полосу от 9 кГц до 3500 МГц. Приёмник имеет два независимых канала приёма шириною по 4 МГц. Всю полосу 4МГц можно записывать для дальнейшего цифровой обработки. В реальном времени можно наблюдать полосу 16 МГц на анализаторе спектра.
Приёмник имеет непревзойденную гибкость в настройках и использовании с учетом использования в нём SDR-DDC архитектуры. Приёмник  WiNRADiO WR-G39DDCi "EXCELSIOR"  имеет хороший  динамический диапазон, очень высокую чувствительность, скорость сканирования и качество исполнения, что позволяет использовать его не только роль мониторного приемник, но и в качестве скоростного поискового приемника, в качестве измерительного приемник.  Наличие в этом приёмнике  большого количества функций и возможности его гибкой настройки конфигурации  в сочетании с оперативным представлением визуальной информации и функцией точного измерительного прибора, выделяет этот приёмник в совершенно особый класс радиооборудования. Сочетание всех приведённых выше качеств, делает приёмник  WiNRADiO WR-G39DDCi "EXCELSIOR" наиболее выгодным в плане приобретения и использования в различных отраслях, начиная от обычного любительского мониторинга радиоэфира, заканчивая применением приёмника в военных и правительственных  спец. учреждениях связи. Аналогов  такого радиооборудования на Российском рынке не существует!

Основные функциональные особенности:

  • Диапазон частот от 9 кГц до 3500 МГц (кроме частот сотовых операторов)
  • Сверхбыстрая скорость поиска 1 ГГц / с
  • Два независимых канала приемника
  • Анализатор спектра в режиме реального времени полосою до 16 МГц
  • Неограниченная «ширина качания» анализатора спектра
  • Анализатор аудио спектра
  • Аудио и DDC рекордер
  • Высокая чувствительность
  • Очень высокий динамический диапазон
  • Многочисленные инструменты анализа сигнала
  • Многочисленные виды поиска и режимы сканирования
  • Многочисленные точные измерительные инструменты
  • Дополнительный выход ПЧ (70 МГц)  (описано ниже в опциях)
  • Дополнительный вход / выход (10 МГц),  (описано ниже в опциях)
  • Интерфейс на шины PCI-E

Приемник имеет очень надежный высокодинамичный входной модуль приёма (Front-End), который работает в режиме «преобразования вверх». Этим достигается отличное подавление побочного зеркального канала приёма и избавляет от применения сложных входных фильтров по приёму, ухудшающих общую чувствительность приёмника.
Приемник подключается к любому IBM-совместимому компьютеру посредством PCI-E шины. Есть возможность включения сразу нескольких приемников в корпус одного компьютера для того, чтобы сформировать многоканальную систему мониторинга.
Это первое предложение, когда приемник с такими продвинутыми параметрами, с такой спецификацией и уникальным сочетанием  функций в настоящее время предлагаются на общий рынок для любого покупателя. Приемник предназначен для правительственных, военных, систем безопасности, систем наблюдение, систем мониторинг и радиовещания, для промышленных целей и особо требовательных потребителя. Приёмник легко устанавливается на любой современный компьютер с PCI-E шиной, этот приемник представляет собой отличное решение общего назначения, отличное решения для мобильного и стационарного КВ/ УКВ / ДЦВ / СВЧ-мониторинга и контроля.

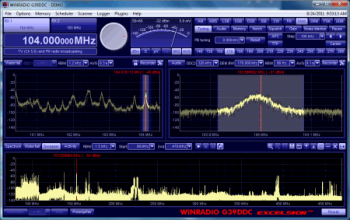

Программное обеспечение:

Программное обеспечение приёмника WR-G39DDCi содержит множество дополнительных функций:

  • Несколько видов поиска и сканирования
  • Пять типов шумоподавления
  • Множество вариантов настройки
  • Практически неограниченный банк памяти частот
  • Практически неограниченное время записи (ограничено свободным пространством винчестера компьютера)

Аппаратное обеспечение:
В приёмнике WiNRADiO WR-G39DDCi "EXCELSIOR"  присутствует два параллельных канала приёма типа DDC  с возможностью выбора одной из 24 полос пропускания в диапазоне от 20 кГц до 4 МГц каждый. Каждый из них может быть использован в качестве независимого  "виртуального приемник". Каждый из них  также может одновременно отображать анализатор спектра полосу приёма в 16 МГц в режиме реального масштаба времени.
В приёмнике присутствуют многочисленные режимы демодуляции.  Бесступенчатый демодулятор с пропускной способностью от 1 Гц до 320 кГц (с шагом 1 Гц), анализатор спектра, водопад, сканирование, поиск, регистрация радиосигналов,  средства планирования задач поиска, анализатор спектра аудио сигнала  в режиме реального времени, Функции контрольно-измерительных приборов, системы различного шумопонижения  и фильтрации.
В приёмнике имеется также интегрированный рекордер, что позволяет мгновенно записывать и воспроизводить полученный сигнал как на промежуточной частоте, так  и демодулированный сигнал сразу  на обоих каналах приёма. Запись также предлагает предварительную буферизации, чтобы не терять сигнал.
Приемник с полностью программируемыми параметрами, это означает, что возможно дополнить приёмник  дополнительными системами демодуляции или декодирования которые могут быть легко добавлены путем простого изменения программного обеспечения.

Системные требования:

  • ПК с четырех-ядерным процессором, частотою от 2 ГГц или быстрее
  • Один разъем PCI-E слот шины
  • Операционная система Windows XP/Vista/7

Основные характеристики приёмника WR-G39DDCi

Тип приемника

Два канала приёма методом  DDC-оцифровки сигнала с программируемыми параметрами приемника. Супергетеродин с дополнительным преобразование «вверх».

Частотный диапазон

От 9 кГц до 3500 МГц

Настройка разрешение

1 Гц

Режим

AM, AMS, CW, LSB, USB, ISB, DSB, ФМН, FMW (стерео), FSK,
UDM, DRM (опционально)

Подавление зеркального канала

90 дБ (<50mhz span="" style="font-size: x-small;" data-mce-style="font-size: x-small;">)

75 дБ (50 - 500 МГц)
77 дБ (> 500 МГц)

IP3

+6 дБм тип. (<50 mhz="" --50--="">

+1 дБм тип. (> 50 МГц) при полосе 10 кГц (предусилитель выключен)

SFDR

90 дБ тип. (<50 mhz="" span="">

87 дБ тип. (> 50 МГц) (предусилитель выключен)
86 дБ тип. (> 50 МГц) (с включенным предусилитель)

Коэффициент шума

15 дБ тип. (<50 mhz="" span="">

15 дБ тип. (> 50 МГц) (предусилитель выключен)
6 дБ тип. (> 50 МГц) (с включенным предусилитель)

MDS

-129 дБм / 500 Гц тип. (<50 mhz="" span="">

-129 дБм / 500 Гц тип. (> 50 МГц)  (предусилитель выключен)
-138 дБм / 500 Гц тип. (> 50 МГц) (с включенным предусилитель)

Внутренние спуры

Ниже -100 дБм, тип.
Менее -115 дБм в экв. антенный вход

RSSI точность

2 дБ

RSSI чувствительность

-140 дБм

Пропускная способность обработки и записи

20 кГц - 4 МГц ( 24 шага)

Полосы пропускания демодулятора обработки

20 кГц - 320 кГц (13 шагов)

Полоса пропускания (избирательности)

1 Гц - 320 кГц (бесступенчатая в 1 Гц шаги в рамках текущей пропускной способностью обработки демодулятор)

Анализатор спектра

Полоса спектра 16 МГц в режиме реального времени при разрешении в 1,5 кГц

АЦП

16 бит, 100 МГц

Скорость поиска

До 1 ГГц / с

Скорость сканирования

До 80000 каналов / с (при полосе 12,5 кГц между каналами)

Чувствительность
AM: 30% мод, 10 дБ S + N / N.
SSB, CW: 10 дБ S + N / N
FM: 3 кГц девиация, 12 дБ SINAD.
FMW: 50 кГц девиация, 12 дБ SINAD.

Режим

<50 mhz="" span="" style="font-size: x-small;" data-mce-style="font-size: x-small;"> (@ 14 МГц)

> 50 МГц (предусилитель выключен) тип.
(@ 800 МГц)

> 50 МГц (на предусилитель) тип.
(@ 800 МГц)

М.

-102 дБм
(1,8 мкВ)

-103 дБм
(1,6 мкВ)

-110 дБм
(0,7 мкВ)

SSB

-114 дБм
(0,45 мкВ)

-114 дБм
(0,45 мкВ)

-123 дБм
(0,16 мкВ)

CW

-122 дБм
(0,18 мкВ)

-122 дБм
(0,18 мкВ)

-130 дБм
(0,07 мкВ)

FM

-112 дБм
(0,56 мкВ)

-112 дБм
(0,56 мкВ)

-120 дБм
(0,22 мкВ)

FMW

не указан

-106 дБм
(1,1 мкВ)

-113 дБм
(0,5 мкВ)


Примечание. Ниже 500 кГц и выше 3,3 ГГц, чувствительность постепенно падает.
Типичные показатели чувствительности при (CW, 500 Гц, BW, 10 дБ S + N / N) следующие:


500 кГц

   -121 дБм

200 кГц

   -118 дБм

100 кГц

   -112 дБм

50 кГц

   -106 дБм

20 кГц

   -98 дБм

10 кГц

   -90 дБм

3,5 ГГц

   -115 дБм

3,4 ГГц

   -118 дБм

3,3 ГГц

   -122 дБм

Промежуточные частоты

IF1: 3910 МГц (BW = 30 МГц)
IF2: 70 МГц (BW = 16 МГц)

Точность настройки

0,5 ppm при 25 ° C

Стабильность настройки

0,5 ppm (от 0 до 50 ° C)

Антенный вход

50 Ом (SMA разъем)

Интерфейс

PCI Express (1x)

Потребляемая мощность

20 Вт макс. (Питание от шины PCI-E)

Рабочая температура

0 ° C до 50 ° C

Размеры

Длина: 217,6 мм (8.57 ")
(за исключением кронштейна)
Высота: 98,4 мм (3.87 ")
(за исключением краевой разъем)
Толщина: 14.5 мм (0.57 ")
(в том числе компоненты с каждой стороны)

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции.
