WR-G400 Downconverter

Понижающий преобразователь частоты.
Применение: Перевод диапазона частот L-диапазона в середину УКВ диапазона, с центральной частотою  142.7 МГц;
Поставка с завода только по заказу. Срок 1-3 месяца.

Цена:
0
Кол-во:
- + В корзину
bookmark_outlineВ закладки

WR-G400 Частотный конвертер «вниз»

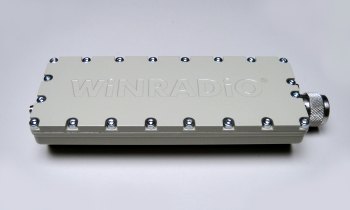

Понижающий преобразователь частоты WiNRADiO WR-G400 - автономное устройство, которое переводит диапазон частот L-диапазона в середину УКВ диапазона, с центральной частотою  142.7 МГц.
Это компактное, защищенное от атмосферных воздействий устройство может быть смонтировано непосредственно на тарелку (также как патч-фидер WiNRADiO WR-AX-400D-PF). Для подсоединения  использован коаксиальный разъема N-типа, таким образом устраняется использование высокочастотного кабеля и исключает потери сигнала.
Понижающий преобразователь использует синтезатор на фиксированную частоту на 1552.3 МГц в цепи фазовой синхронизации, которая обеспечивает очень низкий фазовый шум и хорошую термостабильность в  широком диапазоне температур. Конвертированный вниз ПЧ сигнал имеет не инвертированный спектр.

Особенности

  • Фидер монтируется
  • Высокое усиление
  • Синтезатор PLL-типа
  • Низкий фазовый шума опорного генератора
  • Хорошая стабильность осциллятора
  • Очень маленький коэффициент шума
  • Усиленный корпус по рейтингу  IP65

Затухание в полосе заграждения, на частотах 1810 МГц, где нежелательно проникновение сигналов от сотовых сетей стандарта GSM-1800, составляет больше чем 70 дБ.
Разъём выходного ПЧ сигнала имеет фиксированный коэффициент усиления 55 дБ и подключается через розеточный соединитель SMA-типа с выходным импедансом 50 Ом.
Питание 12 В подаётся в устройству через выходной коаксиальный кабель. Если приёмник, соединенный с понижающим преобразователем, не поддерживает инжекцию питания в кабель, питание может быть подано через подходящий внешний инжектор питания, такой например как WiNRADiO WR-BT-3500.
Преобразователь упакован в качественно обработанный алюминиевый корпус, который обеспечивает защиту от осадков и соответствует рейтингу IP65 по степени защиты.


Технические характеристики

Модель

WR-G400

Тип

Блок частотного преобразования «вниз»

Преобразование

Одноступенчатое

Инверсия спектра ПЧ

Нет

Диапазон входных частот

1680 - 1712 МГц

Входное полное сопротивление

50 Ом

Усиление

55 дБ фиксированное

Динамический диапазон

> 55 дБ

Уровень шума

0,8 дБ 1,2 дБ (максимум)

Ослабление побочной зеркальной частоты

> 70 дБ на частоте 1810 МГц

Точка компрессии 1dB

+10 ДБм

Частота LO

1552,3 МГц

Стабильность LO

2,5 ppm (от -20 до +50 ° C)

Центральная выходная частота

142,7 МГц

Выходное сопротивление

50 Ом

Питание

8-15 В постоянного тока @ 160 мА через выход ПЧ

коаксиального кабеля

Входной разъем

N-типа-папа (N-male)

Выходной разъем

SMA-типа-мама (SMA-famale)

Рабочая температура

От -20 до +50 ° C

Влажность

0 - 100%

Корпус

Алюминиевый корпус

Степень защиты

IP65

Обработка поверхности

Анодирование

Размеры

137 х 47 х 30 мм (5,39 "х 1,85" х 1,18 ")

Вес

0.5 кг (1.1 фунтов)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
