WR-G420i HRPT/CHRPT Weather Satellite Data Receiver

SDR/DDC компьютерный приемник для приема и обработки сконвертированных «вниз» сигналов данных метеорологических спутников L-диапазона.
Диапазон частот: 120 - 160 МГц;
Форматы принимаемых данных: HRPT / CHRPT
Скоростью декодирования: 665,4 кбит (HRPT) и 1330,8 Кбит (CHRPT)
Поставка с завода только по заказу. Срок 1-3 месяца.

Цена:
0
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

Приемник WR-G420i разработан для приема и обработки сигналов сконвертированных «вниз» сигналов данных метеорологических спутников L-диапазона.  Он поддерживает приём данные формата HRPT со спутников NOAA и формат данные CHRPT от спутников FengYun-1D.
Приемник приводит обработку данных встроенным DSP процессором, который выполняет функции  низкоуровневой обработки сигналов, помогает выполнять декодирование и обработку метеоданных Приложения сопроводительного программного обеспечение под управлением системы Windows. DSP-ядро  управляет функциями, такими как DPLL, декодирование, выбор скорости передачи декодера, битовая синхронизация, синхронизация слова и функции Манчестерского кодирования из основного сигнала. Скорость передачи декодера автоматически переключена, в зависимости от полученного типа данных (665.4 Кбит/с для HRPT и 1330.8 для CHRPT).
Входная часть приемника содержит управляемый PIC-процессором настраиваемый PLL -осциллятор , который обеспечивает перестройку с шагом 10 кГц. Дополнительное программного обеспечения эффективно расширяет диапазон частот принимаемого сигнала до 400 кГц, которые могут компенсировать большие сдвиги частоты, вызванные Эффектами Доплера. Это также обеспечивает быстрый и точный захват сигнала.

Аппаратные функции

  • Входной частотный диапазон 120 - 160 МГц
  •  2.5 МГц / 4.5 МГц, переключаемая полоса ПЧ фильтра
  • Когерентная демодуляция BPSK-сигналов
  • DSP декодирование расщепленной фазы
  • DSP битовая и байтовая синхронизация
  • Спутниковый кадр данных выведится через интерфейс PCI- шины
  • Поддержка NOAA HRPT и FENGYUN CHRPT

Преобразователь производит фиксированный, ПЧ вывод 70 МГц, у которого регулируется пропускная способность между 2.5 МГц для HRPT данных и 4.5 МГц для CHRPT-данных.
Второй осциллятор когерентно заблокирован к входящей несущей частоте, в то время как второй микшер действует в качестве фазового детектора, чтобы выполнить демодуляцию BPSK-сигнала.
Вход радиочастотного сигнала в приемник имеет разъем типа SMA "гнездо", который также предоставляет 12-вольтовый сигнал для питания понижающего преобразователя.

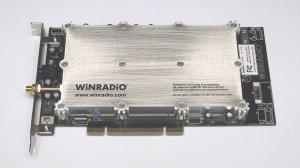

Приёмник WR-G420i имеет  форм-фактор PCI-шины 2/3 длины платы с совместимым интерфейсом PCI 2.2. Установка устройства достаточно проста. При установке на Windows-компьютер, автоматически включается  Мастер Установки оборудования.

Приемник WR-G420i поставляется вместе с мощным программным приложением как стандартный включенный компонент системы, без дополнительной платы.
Работая в режиме «Автоматического управления», прикладное программное обеспечение приёмника G420i обеспечивает всю функциональность, требуемую для автоматического отслеживания полярные орбитальные метеорологические спутники в режиме реального времени спутников NOOA и Feng-Yun, автоматическая запись потоков данных, переданные им, и выведение на экран изображения погоды в принимаемой точке. В режиме Автоматического управления все аппаратные средства полностью являются объектом управления программного обеспечения. Это включает позиционирование спутниковой тарелки, выбор пропускной способности ПЧ сигнала, настройка частоты PLL, AFC и выбор скорости передачи декодера.
Программное обеспечение автоматически выполняет позиционирование тарелкой и калибровку приемника, если это требуется и позволяет пользователю оперативно управлять системой в другое время.
Запись сигнала со спутников, отслеживания их позиций происходит в полностью автоматическом режиме и может быть заранее спланировано, программа может предсказывает позицию каждого спутника, на основе данных TLE, автоматически загруженных с Интернета. Выбор спутников которые нужно отследить, можно  фильтровать, на основе данных о продолжительности уровня сигнала, высоты склонения и времени видимости спутника.
Спутниковое покрытие во время отслеживания и обработки производится на основе данных самой долгой продолжительности передачи, но может быть вручную переопределено. Синхронизация программных часов конфигурируется и может быть связано или от компьютерных час реального времени, или от сервера NTP через Интернет, используя протокол NTP.

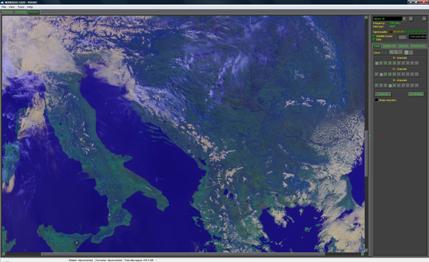

После того, как принятые данные выведены на экран, может быть выполнена усовершенствованная обработка изображения,  используя сложные программные инструменты, обеспеченные приложением. Они включают редактирование искажения цвета RGB, инфракрасного излучения или невидимых спектральных каналов, Эти функции помогают  удалить шумы и искажения, также улучшить контрастную функцию на основе коррекции гистограммы. Данные могут быть экспортированы на Уровне 1B NOAA (HRPT) формат файла, и могут быть сохранены в форматах BMP, JPG, TIF, GIF и PNG.
Когда система находится в режиме ручного управления, программное обеспечение предоставляет пользователю ручное управление позиционированием тарелки через азимут вращающего устройства и управлению уровнем склонения, частотой настройки приемника, а также запускать и останавливать запись данных.


Аппаратные характеристики

Модель

WR-G420i

Тип

HRPT / CHRPT приемник

Форм-фактор

2/3 длины PCI карты

Компьютерный интерфейс

PCI 2.2 совместимый

Диапазон входных частот

120 - 160 МГц

Входное полное сопротивление

50 Ом

Входной разъем

SMA-мама

Входная чувствительность

-95 ДБм для S / N = 10 дБ (BW = 2,5 МГц)

Подавление зеркальной частоты

> 110 дБ

Шаг настройки

10 кГц

Промежуточная частота

70 МГц

Неравномерность ПЧ

Ширина полосы пропускания (-3 дБ)

2,5 МГц (HRPT), 4.5 МГц (CHRPT)

Питание конвертера

12 В постоянного тока при 500 мА макс. (Через входной разъем)

Тип демодулятора

Когерентной демодуляции BPSK с раздельнием фазы на выходе

Демодулятор Диапазон АФК

> 200 кГц (если программное обеспечение включено)

SNR Демодулятора

8 дБ минимум

Декодер расщепленной фазы

DSP на основе цифровой PLL

Скорость декодирования

665,4 кбит (HRPT), 1330,8 Кбит (CHRPT)

Диапазон синхронизации DPLL

Около 15% указанной скоростью

Синхронизатор битбайт

DSP-ядро, выход на двойной 4 Кб буфер FIFO

Размеры

Длина: 195 мм (7.68 ")
Высота: 99 мм (3.90 ")
Толщина: 19 мм (0.75 ")

Вес

310 г (10,9 унции)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Системные требования

Процессор

1 ГГц мин., Intel Pentium III и выше

RAM

512 Мб мин.

Емкость жесткого диска

80 Гб мин.

Разрешение монитора

SVGA мин.

Кард-слот

Один слот PCI 2.2

Операционная система

Windows 2000/XP / Vista

Интернет

Интернет-соединение, необходимое для точной синхронизации часов

и обновления орбитальных данных

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Характеристики программного обеспечения

  • Автоматическое расположение тарелки
  • Автоматизированное реальное время полярное отслеживание спутника орбиты
  • Автоматизированное управление получателем
  • Автоматизированная потоковая передача данных к диску
  • Усовершенствованный погодный дисплей изображения и обработка
  • Данные экспортируют на Уровне 1B NOOA / формат файла HRPT

Видео
