WR-G526e Front-End входная часть широкополосного фаза-когерентного тюнера.
Система WiNRADiO WR-G526e является универсальной платформой для нескольких приемников с USB-интерфейсом. Модульные блоки подходят для создания высокопроизводительных систем перехвата сигналов, систем мониторинга и сбора информации о радиоэфире, имеют высокую точность пеленгации и систему формирования «луча».
Платформа WiNRADiO WR-G526e предназначена для компактных, недорогих систем радио мониторинга и радиосвязи с масштабируемым интерфейсом и программируемыми параметрами приложения, которые могут обрабатывать мгновенно полосу ПЧ до 20 МГц. Надёжный, низко-потребляющий приёмник может быть использован в авиационных, фиксированных или мобильных радиосистемах. Платформа способна поддерживать как одноканальный приём, так и создавать многоканальную фазово-когерентную систему с различной настройкой фазы и амплитуды между каналами.
Особенности
Приемник представляет собою супергетеродин в котором происходит двойное преобразование частоты. Входящие частоты преобразуется вниз в промежуточную частоту 21,4 МГц, хорошо отфильтровываются и подготавливаются к оцифровке. Для минимизации искажений сигнала и минимизации появления ложных внеполосных искажений входного сигнала, входной тракт приёмника имеет минимум переключаемых элементов коммутации. Для линеаризации АЧХ по всему диапазону принимаемых частот применены специально настроенные входные фильтры с минимальной неравномерностью и минимальными потерями в полосе пропускания, с дополнительным цифровым управлением аттенюаторов, работающих по входу и в тракте промежуточной частоты.
Вся система обладает превосходной стабильностью фазы, одинаково стабильной во всем диапазоне принимаемых частот, с минимальными амплитудными и фазовыми искажениями, а также минимальным амплитудным и фазовым несоответствием между каналами. Вся система имеет цифровое управление регулировкой фазы сигнала на выходе для точной калибровки фазы в многоканальных фазово-когерентных системах мониторинга и пеленгации.

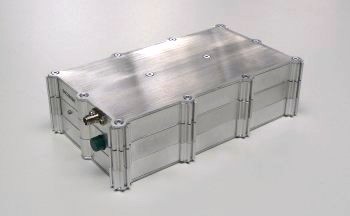

WR-G526e/TM
Модуль тюнера WR-G526e/TM можно использовать в качестве входной части радиоприёмной системы для платформы многоканальной фазово-когерентного приемной системы. Тюнер содержит коммутатор антенн и схему понижающего преобразователя частоты. По входу стоит регулируемый аттенюатор 0-30 дБ с цифровым управлением во входном каскаде, а также второй аттенюатора с диапазоном перестройки 20 дБ по промежуточной частоте.
Тюнер обеспечивает отличное согласование фазы (обычно 3 градуса во всем диапазоне частот) между каналами. Для достижения более высокой точности фазы возможно использование встроенной схемы цифрового фазового сдвигаподстройки, которая позволяет управлять фазой на выход каждого тюнер с высокой точностью с минимальным разрешением примерно 0,1 градуса.
Технические характеристики модуля WR-G526e/TM
Диапазон входных частот |
20 - 3000 МГц |
Шаг настройки |
10 Гц |
Выходная частота |
21,4 МГц |
Выходная пропускная способность |
22 МГц |
Усиление |
30 дБ тип. |
Коэффициент шума |
12 дБ тип. @ 100 МГц |
Внутренние спуры |
-105 ДБм тип *. |
Подавление сигнала ПЧ |
> 60 дБ |
Максимальный уровень входного сигнала |
+10 ДБм |
Аттенюатор |
0-30 дБ переключаемый аттенюатор по входу с шагом 2 дБ, |
IP3 |
0 дБм тип. |
Входное полное сопротивление |
50 Ом (SMA разъем) для каждого канала |
Выходное сопротивление |
50 Ом (SMA разъем) для каждого канала |
Амплитудная нестабильность |
3 дБ тип. |
Фазовая нестабильность |
3 градуса тип. |
Диапазон регулировки фазы |
20 градусов тип. |
Разрешение регулировка фазы |
0,1 градуса тип. |
Изоляция между каналами |
> 80 дБ |
Рабочее напряжение |
12 В постоянного тока ± 5% |
Потребляемая мощность |
8 Ватт. |
Размеры |
150 х 90 х 30 мм (5,9 "х 3,5" х 1,2 ") |
Вес |
330 г (11,6 унции) |
Рабочая температура |
-10 до +60 С |
Влажность |
20-90% без конденсации |

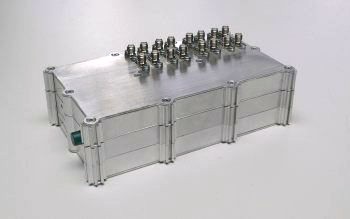

WR-G526e/RM
WR-G526e/RM является опорным генератором и распределительным модулем, предназначенным для фазово-когерентной многоканальной системы приёма. Он способен управлять до восьми модулей тюнеров WR-G526e/TM. Этот опорный генератор, благодаря встроенного в него кварцевого генератора, имеет очень высокую точность установки частоты и ее стабильность - порядка 0,01 ppm. Более высокую стабильность частоты можно реализовать с помощью дополнительного внешнего источника опорной частоты.
Малые размеры системы и низкое энергопотребление делают его пригодным для интеграции в сферу мобильного наблюдения, пеленгационные системы, в том числе интеграция в бортовые системы беспилотных летательных аппаратов, а также возможна интеграция в другие высокотехнологичные приложениях, где необходим приём в широком диапазоне частот, и необходима желаемая фазовая характеристика.
Технические характеристики модуля WR-G526e/RM
Фазовый шум генератора |
-86 ДБ / Гц при 10 кГц |
Скорость настройки |
16 мс тип. |
Скорость установки |
0,8 мс / МГц тип. |
Стабильность частоты |
0,01 ppm |
Рабочее напряжение |
12 В постоянного тока ± 5% |
Потребляемая мощность |
8 Ватт. |
Размеры |
150 х 90 х 45 мм (5,9 "х 3,5" х 1,8 ") |
Вес |
650 г (23 унций) |
Рабочая температура |
-10 до +60 С |
Влажность |
20-90% без конденсации |

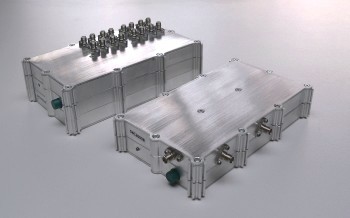

WR-G526e/RMF
WR-G526e/RMF это опорного генератор и распределительный модуль построенный на основе ультра-быстрой системы DDS (direct digital synthesis). Этот модуль предназначен для фазово-когерентных многоканальных систем. Он способен управлять до восьми модулей тюнеров WR-G526e/TM. Модуль WR-G526e/RMF это близкие по функциональности к описанному выше WR-G526e/RM модулю. От модуля WR-G526e/RM модуль WR-G526e/RMF отличается значительно лучшими шумовыми характеристиками, фазовой характеристикой и более высокой скоростью настройки. Он имеет такую ??же высокую точность и стабильность частоты 0,01 ppm. Более высокую стабильность частоты можно реализовать с помощью дополнительного внешнего источника опорной частоты..
Превосходные фазовые характеристики модуля и выдающиеся шумовые характеристики в сочетании с высокой скоростью настройки позволяют использовать его в высокоэффективных и высокоскоростных системах приёма и поисковых приемниках, а так же и в других системах одноканального или многоканального фазово-когерентного приёма.
Технические характеристики модуля WR-G526e/RMF
Фазовый шум генератора |
-115 ДБ / Гц при 10 кГц |
Настройка скорости |
5 мс, тип. |
Скорость установки |
3 мс тип. |
Стабильность частоты |
0,01 ppm |
Рабочее напряжение |
12 В постоянного тока ± 5% |
Потребляемая мощность |
12 Ватт. |
Размеры |
150 х 90 х 45 мм (5,9 "х 3,5" х 1,8 ") |
Вес |
660 г (23,3 унции) |
Рабочая температура |
-10 до +60 С |
Влажность |
20-90% без конденсации |

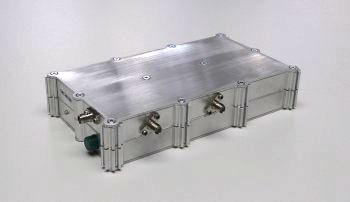

WR-G526e/SC
Одноканальный модуль WR-G526e/SC представляет собой интегрированную систему, объединяющую в себе приёмный модуль WR-G526e/TM и генератор опорной частоты WR-G526e/RM. Это очень выгодное и наиболее подходящее решение для решения задач при одноканальном приёме. Устройство имеет полосу входных частот 20-3000 МГц и аналоговый выход ПЧ частотою 21,4 МГц с полосою 22 МГц. Этот комплекс содержит встроенный кварцевый генератор опорной частоты (10 МГц, 0.01ppm). Кроме того, можно заказать модели с разъёмом под внешний генератор высокоточной опорной частоты.
Подобно всем другим WR-G526e модулям, этот модуль требует внешнего источника питания напряжением 12 В постоянного тока и управляются через интерфейс USB.
Технические характеристики модуля WR-G526e/SC
Диапазон входных частот |
20 - 3000 МГц |
Шаг настройки |
10 Гц |
Выходная частота |
21,4 МГц |
Выходная пропускная способность |
22 МГц |
Усиление |
30 дБ тип. |
Коэффициент шума |
12 дБ тип. @ 100 МГц |
Фазовый шум всего генератора |
-86 ДБ / Гц при 10 кГц |
Внутренние спуры |
-105 ДБм тип *. |
Скорость настройки |
16 мс тип. |
Скорость установки |
0,8 мс / МГц тип. |
Стабильность частоты |
0,01 промилле |
Подавление ПЧ |
> 60 дБ |
Максимальный уровень входного сигнала |
+10 ДБм |
Аттенюатор |
0-30 дБ переключаемый аттенюатор по входу с шагом 2 дБ, |
IP3 |
0 дБм тип. |
Входное полное сопротивление |
50 Ом (SMA разъем) |
Выходное сопротивление |
50 Ом (SMA разъем) |
Рабочее напряжение |
12 В постоянного тока ± 5% |
Потребляемая мощность |
8 Ватт. |
Размеры |
150 х 90 х 45 мм (5,9 "х 3,5" х 1,8 ") |
Вес |
650 г (23 унций) |
Рабочая температура |
-10 до +60 С |
Влажность |
20-90% без конденсации |
* В результате работы гетеродина есть небольшое количество спур на определенных частотах (около 15 частоты во всем диапазоне 20-3000 МГц), которые являются выше типичного уровня -105 дБм. Средний эквивалентный уровень антенны этих спур является -95 дБм. Нету спур превышающих уровень -85 дБм. |
