Усилитель Ameritron AL-572, выполнен на четырех лампах 572B по схеме с общей сеткой. В усилителе Ameritron AL-572, применяется нейтрализация проходной емкости ламп, улучшающая характеристики и стабильность работы на ВЧ диапазонах. Лампы установлены вертикально, что значительно снижает опасность межэлектродных замыканий.

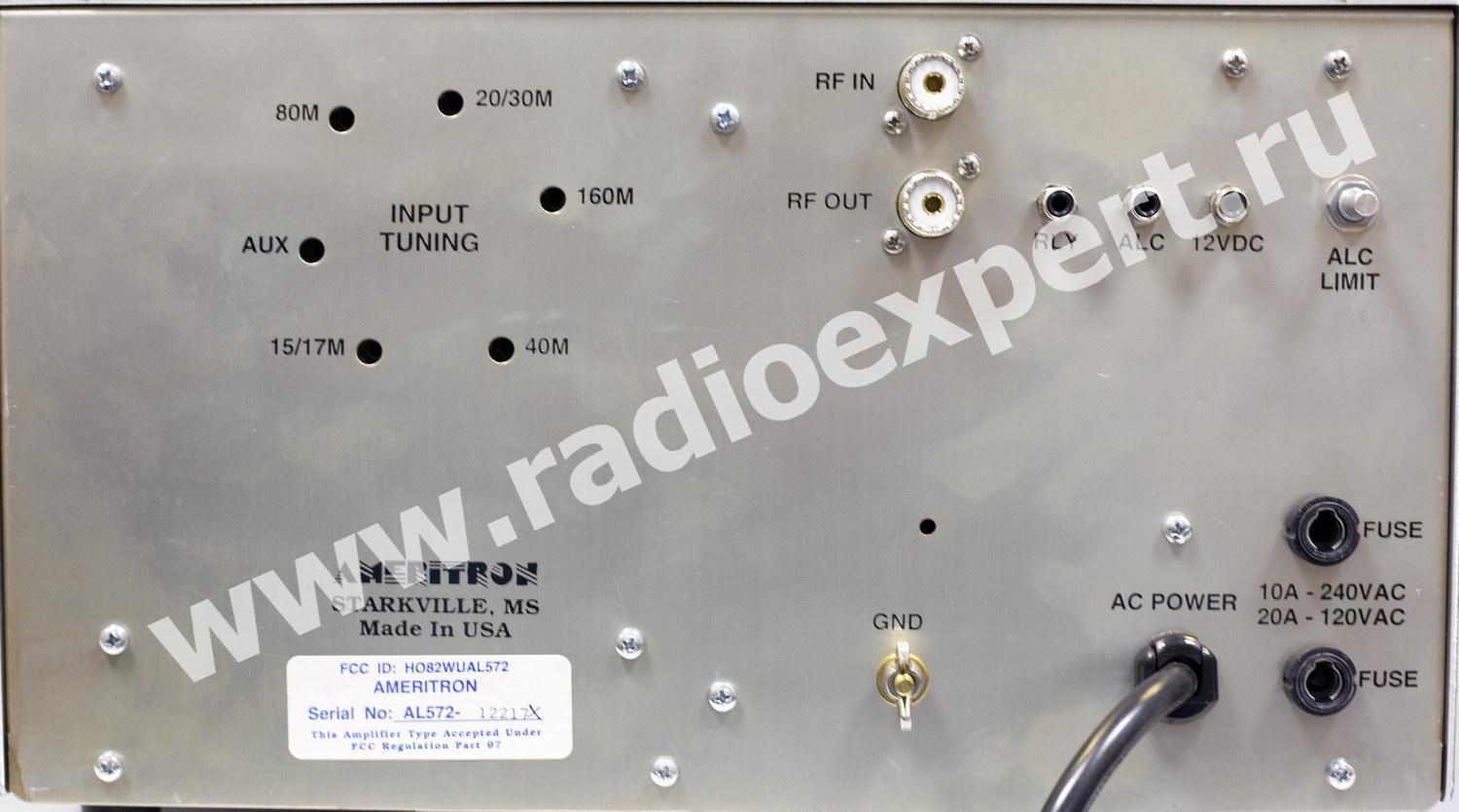

Для согласования входа усилителя Ameritron AL-572, с выходом передатчика на входе установлены раздельные П-контуры для каждого из рабочих диапазонов. Применение настроенного входа выравнивает нагрузку на выходной каскад трансивера и позволяет получить КСВ близкий к 1 на всех диапазонах. Возможна дополнительная подстройка контуров сквозь отверстия в задней панели усилителя.

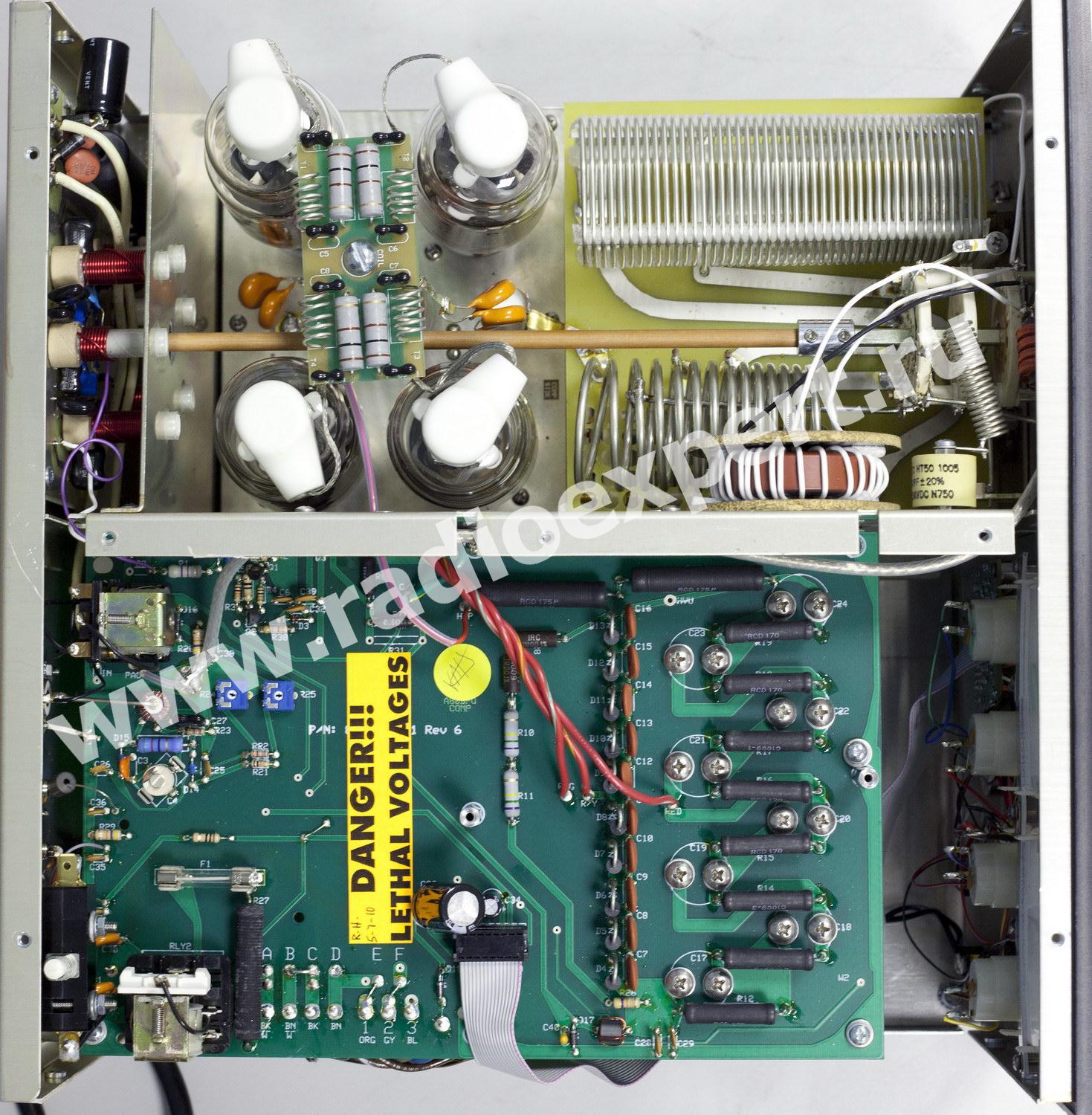

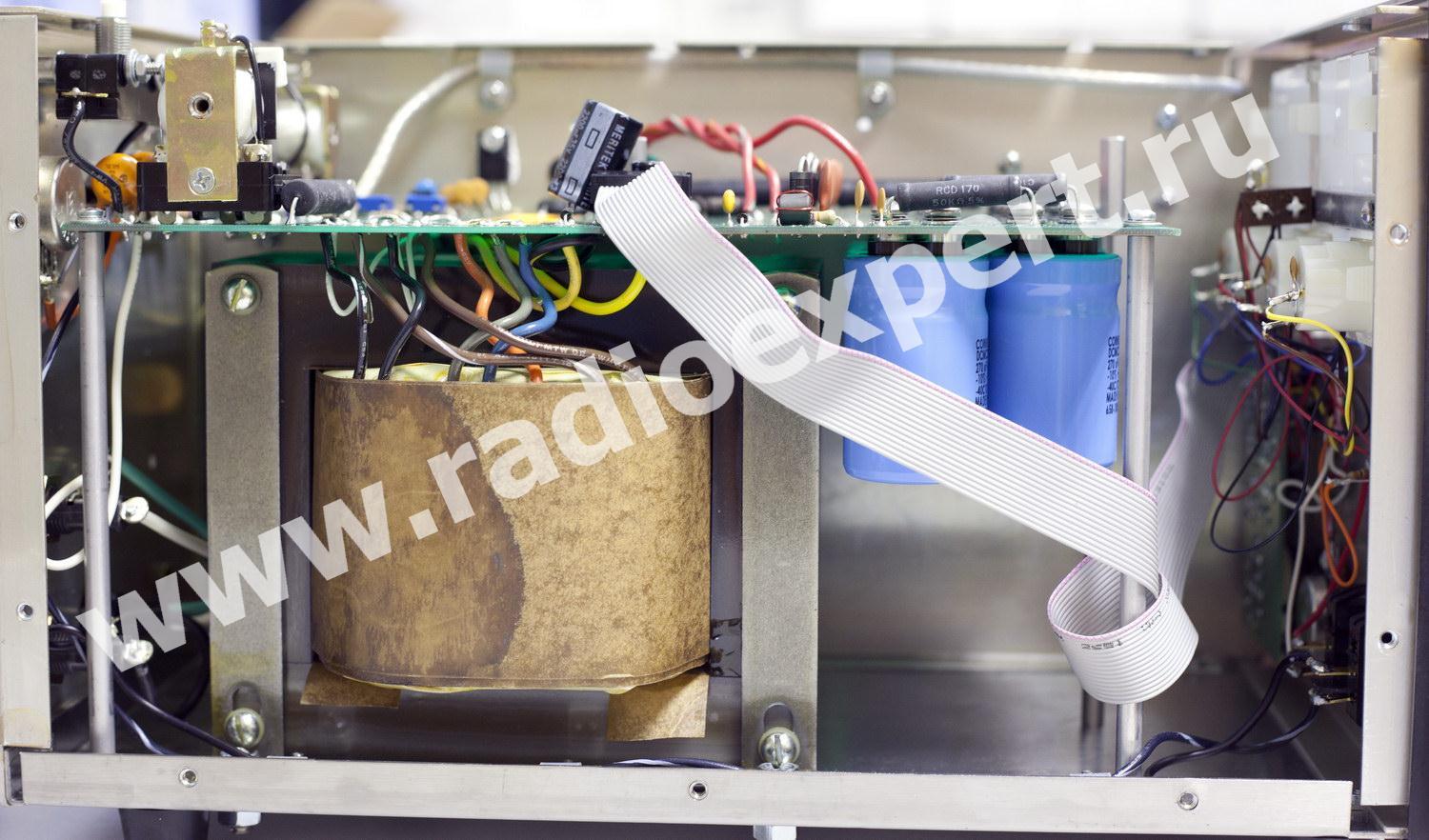

Источник анодного питания собран по трансформаторной схеме с удвоением напряжения и использует электролитические конденсаторы большой емкости. Анодный трансформатор намотан на сборном стальном сердечнике из пластин с устойчивым к высокой температуре силиконовым покрытием, обеспечивающим высокую удельную мощность при небольшом весе. Анодное напряжение холостого хода 2900 вольт, при полной нагрузке около 2500 вольт. Для снижения температуры внутри корпуса Ameritron AL-572, использован низкооборотный вентилятор компьютерного типа, обеспечивающий циркуляцию воздуха при невысоком уровне шума.

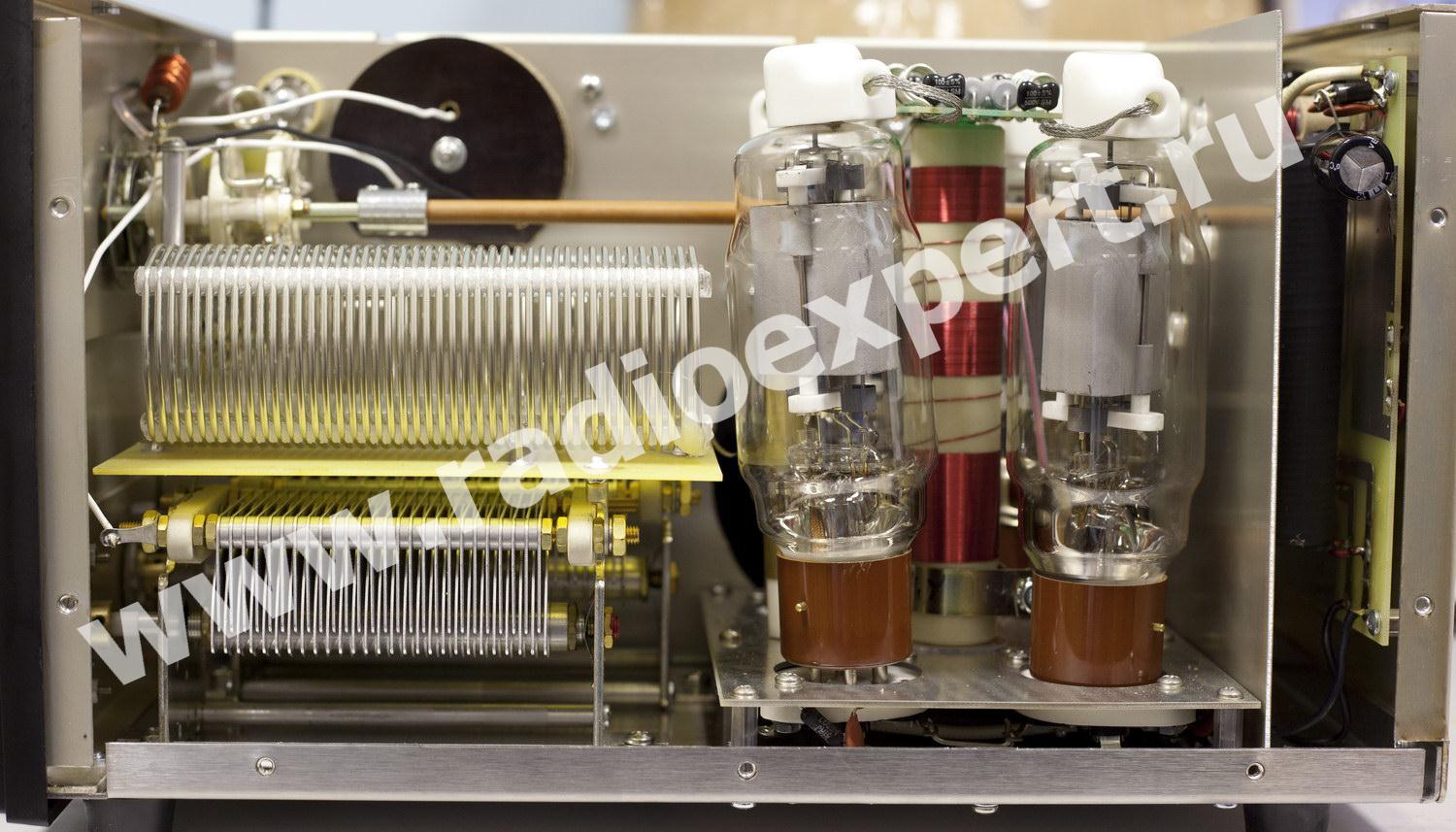

Детали выходного контура Ameritron AL-572 (бескаркасные катушки из толстого провода, анодный конденсатор с керамическими изоляторами и большим зазором между пластинами, переключатель диапазонов на керамическом диэлектрике) обеспечивают надежную работу и высокий КПД колебательной системы. Ручки конденсаторов переменной емкости снабжены верньерами с замедлением и индикацией положения роторов.

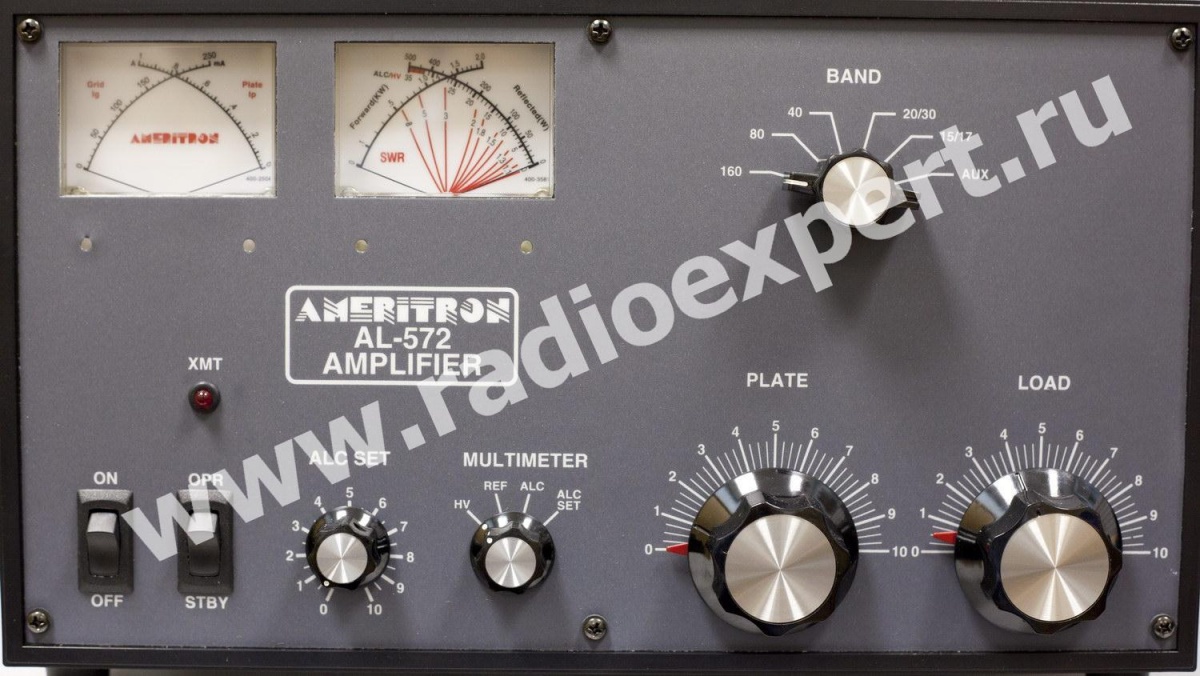

Усилитель Ameritron AL-572, также имеет систему ALC, переключатель режимов работы и обхода, индикацию работы на передачу и приборы для измерения напряжения источника анодного питания/тока анодов и величины сеточного тока. Оба прибора измерения имеют подсветку. Для работы QSK возможна установка дополнительного модуля QSK-5.
Технические характеристики усилителя Ameritron AL-572
| Рабочие диапазоны | 10-160 метров, включая WARC |
| Пиковая выходная мощность | в режиме SSB 1300 Ватт |
| в режиме CW 1000 Ватт |
| Мощность возбуждения от трансивера | мощность возбуждения от трансивера 50-70 Ватт |
| Лампы | 4 лампы 572B с нейтрализацией в включении с общей сеткой |
| Входное и выходное сопротивление | 50 Ом |
| Питание | от сети 220 вольт |
| Габариты | 210x370x394 мм; Размер упаковки: 580х530х400 |
| Вес | 18 кг; Вес брутто: 25кг. |
| Производство | США |
