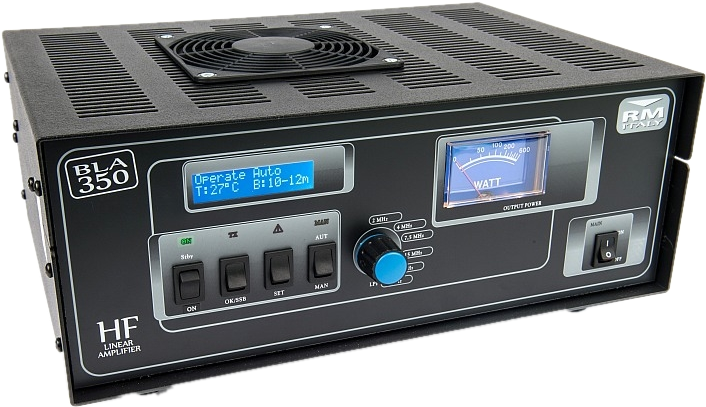

Новый, недорогой усилитель RM BLA-350. Идеальное решение для начинающего или среднего радиолюбителя, решившего за небольшие деньги усилить сигнал своего трансивера или защитить выходной каскад. За счёт встроенного мощного блока питания, усилитель занимает мало места на столе, имеет минимум проводов обвязки и гармонично впишется в ваш радиошек.
Выходной каскад усилителя выполнен на двух мощных полевых (MOSFET) транзисторах SD2941. 2-х тактная мостовая схема усиления (типа Push-Pull), работающая в режиме АВ2, обеспечивает высокое усиление и хороший КПД усилителя при сохранении высокой линейности. Дополнительную чистоту выходного сигнала обеспечивают 7 диапазонных фильтров низкой частоты 7-ого порядка, что является важным параметром для усилителей базового исполнения.
Благодаря микропроцессорному управлению осуществляется полная автоматизация управления режимами работы усилителя и реализован контроль температуры, КСВ и входной мощности. Возможна гибкая настройка параметров защиты и сигнализации при превышении пороговых значений.
Для контроля линейности работы усилителя на задней панели присутствует вход ALC. Реализована возможность как автоматического управления уровнем ALC, так и от трансивера, это обеспечит качественную работу усилителя без искажений и помех. Если у трансивера нету выхода ALC, то параметры ALC усилителя можно настроить в вручную и из меню.
Для корректной работы усилителя совместно с трансивером на передачу можно дополнительно настроить время отпускания реле передачи (RX-delay). Время отпускания реле можно настроить на следующие пределы : 0-100-250-500-750-1000мс.
Управление переключением режима «ПриёмПередача» может осуществляться как от трансивера, так и автоматически (Int. VOX). Для этого на задней панели усилителя присутствует RC-разъём – «PTT».
Одной из интересных особенностей этого усилителя является его возможность работы в полностью автоматическом режиме. В этом режиме не нужно переключать не только режимом «ПриёмПередача», но и диапазон работы усилителя. Встроенный в микропроцессор частотомер сам определит частоту передачи и подберёт нужный фильтр низкой частоты. Особенно это функция будет полезна для применения усилителя в «не обслуживаемых зонах» или «закрытых помещениях» промышленных структур радиосвязи.
Функциональные особенности и отличия усилителя:
- Мгновенное начало работы без настройки и разогрева;
- Выходная мощность 350 Ватт;
- Автоматический или внешний котроль ALC
- Защита от перегрева;
- Защита от превышения КСВ;
- Принудительная вентиляция переменной скорости (скорость регулируется датчиком температуры) с минимальным уровнем шума;
- Ручной или автоматический выбор диапазона работы;
- Ручной или автоматический выбор режима "Приёмпередача"
- ЖК дисплей (для отображения рабочей температуры, КСВ, мощность на всходе и выходе);
- Стрелочный мультиметр;
- Возможность настройки множества параметров;
- Низкий уровень искажений;
- Надежная конструкция и привлекательный дизайн;
- Позволяет работать на максимальной мощности длительное время.
Технические характеристики усилителя мощности RM BLA-350
| Частотный диапазон | 1.5-30 МГц (Включая WARC - диапазоны) |
| Виды модуляции | AM/FM/SSB/CW/DIGI |
| Напряжение питания | 220-240 Вольт; 8 А |
| Входная мощность | 1-10 Ватт |
| Выходная мощность | 350 Ватт |
| Импеданс Вход/Выход | 50 Ом |
| Габаритные размеры | 155 х 355 х 270 мм |
| Вес | 13 кг |
