Приемная антенна WINRADIO AX-05E

Количество:
Цена:
2 464 руб.
  • Описание
  • Аксессуары
  • Отзывы

WiNRADiOAX-05EКВ антенна типа «Длинный провод»

AX-05E КВ антенна типа «Длинный провод» представляет собой, недорогой комплект, содержащий в себе все необходимые детали для быстрого развёртывания простой антенны. С помощью этой антенны вы сможете прослушивать радиостанции в широком диапазоне частот. Она  перекрывает широкий диапазон частот как коротких, так и средних и длинных волн.

Комплект состоит из 25 метров изолированного медного провода, 10 метров шнура из изоляционного материала, позволяющего держать антенну натянутой в любую погоду и двух орешковых изоляторов.

Антенна AX-05E КВ типа «Длинный провод» подойдёт для использования совместно со следующими приёмниками: WiNRADiO WR-G31DDC, WR-G33DDC, WR-G303i, WR-G303e, WR-G313i и WR-G313e

Установка антенны.

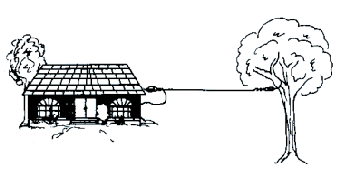

Установка антенны проста и не требует пайки. Антенна должна быть расположена как можно выше и дальше от зданий, деревьев или других крупных объектов. Учитывая длину антенны, идеальным расстоянием от места установки приёмника до противоположного конца подвеса антенны  было бы расстояние примерно в 30 метров свободного пространства, максимально свободного от всевозможных строений, объектов или проводов. Если антенна должна быть короче, достаточно обрезать излишки нейлонового шнура, но оставить примерно по одному метру между изолятором и несущими конструкциями на обоих концах. Если расстояние до несущей конструкции меньше 20м, то можно укоротить сам медный провод, но нужно помнить, что при уменьшении физической длинны антенны, снижается её эффективность.

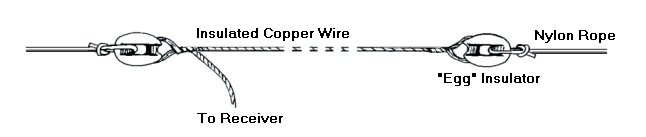

После того, как была определена длинна антенны совместно с растягивающим шнуром, растяните медный шнур и прикрепите его к орешковым изоляторам как показано на рисунке, закрепите длину шнура, обмотав шнур вокруг себя не меньше чем на 3-5 оборотов. Растягивающий изоляционный шнур закрепите с помощью надёжных узлов.

При монтаже антенного провода, убедитесь, что длинны провода снижения, хватает для ввода его в помещение и подключения к приёмнику.

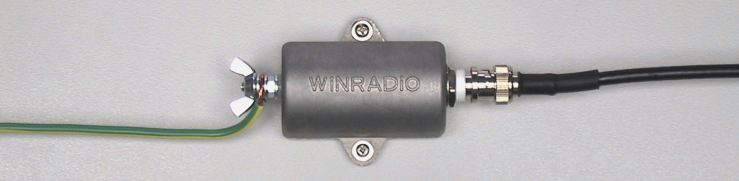

Для достижения наилучшего эффективность AX-05E антенны, рекомендуется использовать специальный адаптер для антенны типа «Длинный провод» - WR-LWA-0130 (см. на фото выше). Для подключения антенны к адаптеру, снимите с конца вводного провода изоляцию на длине примерно 1-2см,  и закрутите его под крыльчатую гайку типа «Барашек». Подключите адаптер длинный провод к приемнику при помощи коаксиального кабеля с BNC-разъем.

Комплектация анетнны WiNRADiOAX-05EКВ:
1. Антенный провод;
2. Изоляторы;
3. Упаковка;

  • Симметрирующее устройство (балун) для антенн типа «Длинный провод».
    Диапазон частот: 0.1-30 МГц;

    Цена: 2 464 руб.
