Приемная антенна WINRADIO AX-37A

Количество:
Цена:
28 795 руб.
Старая цена:  29 686 руб.
  • Описание
  • Характеристики
  • Аксессуары
  • Отзывы

WiNRADiO AX-37A Планарная логопериодическая антенна

AX-37A Антенна представляет собой компактную направленную логопериодическую ДЦВ-СВЧ антенну. Антенна выпускается в трёх  доступных вариантах: антенна без корпуса для применения внутри помещений (AX-37A), версия для монтажа на открытом воздухе (AX-37AM) версия с ручкой для оперативного использования (AX- 37CH).
Эта антенна выполнена на высококачественной волокон-стеклянной подложке с интегрированным малошумящим усилителем. Пользователь может также заказать антенну без встроенного усилителя, которая не будет требовать энергии для  работы. Версия антенны без усилителя может быть также использована в качестве передающей направленной широкополосной антенны на малых уровнях мощности.
AX-37A антенна покрывает весь диапазон ДЦВ-СВЧ 300 до 3000 МГц (антенна может использоваться в более широком частотном диапазоне, но за счёт снижения коэффициента усиления и коэффициента направленного действия) и идеально подходит для приема в коммуникациях типа точка-точка, где направленные характеристики антенны могут значительно улучшить качество приёма в сложной помеховой обстановке.
Антенна разработана для решения задач общего назначения и хорошо работает с любым сторонним оборудованием. Так же антенна WiNRADiO AX-37A особенно подходит для применения совместно с VHF / UHF приемниками серии WiNRADiO G3. Возможно применение этой антенны как в профессиональных, так и потребительских приложениях.

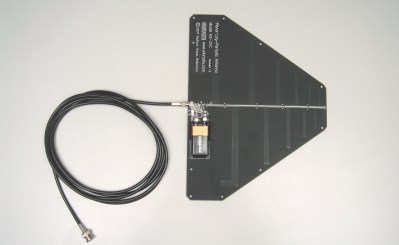

AX-37A Cтандартная версия комплектации антенны состоит из антенной платы без корпуса и подходят для использования внутри помещений. Выходной разъём сделан SMA-типа и предусмотрен батарейный отсек для стандартной батареи типа PP3 9В (аккумулятор и антенный кабель  не входит в комплект). На плате антенны  присутствует  также светодиодный индикатор включения/выключения питания.

По желанию, пользователь может сам выполнить простую модификацию антенны, в результате которой антенна может быть запитана извне через коаксиальный кабель с помощью "Bias-T" инжектора питания, такого как WiNRADiO WR-BT-3500 . С завода антенны настроены на питание 12В постоянного тока от внешнего источника (без батарейного держателя). Эта модель доступна и имеет номер заказа AX-37AP.

Пользователь может также указать модель антенны без внутреннего усилителя ( AX-37AX ). Такая модель антенны не требует энергии для работы.

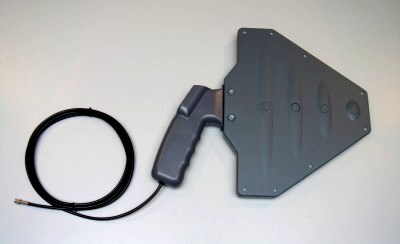

AX-37AH Эта версия антенны заключена в защищенный корпус с рукояткой. Такой конструкция делает возможным использовать эту антенну в качестве ручной направленной антенны для оперативной работы по радио контролю, радио-мониторингу и оценки радиоэфира на месте. Антенна поставляется вместе с 3я метрами (9,8 футов) кабель и SMA разъемом со стороны приемника. В антенне этой конструкции не предусмотрено подключение батареи внутри устройства.  Подразумевается, что пользователь подаст 12 В постоянного тока через коаксиальный кабель с помощью инжектора питания "Bias-T". Например такого как WiNRADiO WR-BT-3500 . Пользователь может также заказать модель антенны данного конструктива без внутреннего усилителя ( AX-37AHX), который чтобы работать не требует электро-энергии.

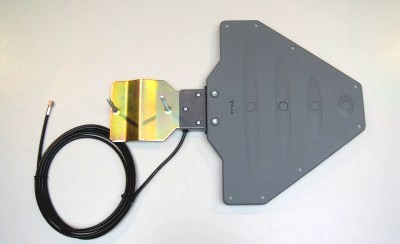

AX-37AM Эта версия антенны подходит для монтажа на мачтовое сооружение. Конструкция антенны позволяет использовать её для  наружного применения. Регулируемый металлический кронштейн позволяет установить антенну на мачте диаметром максимум 3 " (75 мм). Такая конструкция дает возможность использовать эту антенну на ДЦВ частотах в типе связи «точка-точка».
Антенна поставляется с 3 метрами (9,8 футов) кабель и SMA разъемом на стороне приемника. В антенне этой конструкции не предусмотрено подключение батареи внутри устройства.  Подразумевается, что пользователь подаст 12 В постоянного тока через коаксиальный кабель с помощью инжектора питания "Bias-T". Например такого как WiNRADiO WR-BT-3500. Пользователь может также заказать модели этой антенны без внутреннего усилителя (AX-37AMX), который не требует электро-энергии чтобы работать. Такая антенна может быть использована для решения задач радиосвязи не только в режиме приёма, но и для передачи при небольшой мощности передатчика.

Стандартная комплектация поставки активной антенны WiNRADiO AX-37:

  1. Антенна
  2. Инструкция
  3. Упаковка


Технические характеристики

Тип

Планарная логопериодическая антенна

Частотный диапазон

От 300 до 3000 МГц

Коэффициент усиления антенны

6,0 дБ @ 950 МГц

Коэффициент усиления усилителя (AX-37A, AX-37AP, AX-37AH и AX-37AM только)

26 дБ при 500 МГц,
19 дБ @ 1950 МГц

Коэффициент шума усилителя

1,8 дБ

IP3 Усилителя

+26 ДБм

Первичная чувствительность

E-поле

Поляризация

Горизонтальный и вертикальный (в зависимости от монтажа)

Варианты использования

AX-37A, AX-37AP, AX-37AH, AX-37AM: только прием
AX-37AX, AX-37AHX, AX-37AMX: Прием и передача

Мощность передатчика

5 Вт (только для антенн AX-37AX, AX-37AHX, AX-37AMX)

Импеданс

50 Ом (тип.)

Питание

AX-37A: 9В (тип батарей PP3) @ 42 мА
AX-37AP, AX-37AH, AX-37AM: 12 В постоянного тока при 60 мА

Разъём

SMA

Соотношение ДН вперёд-назад

20 дБ мин выше 600 МГц,
5 дБ @ 430 МГц

КСВ

1.7:1

Размер

AX-37A, AX-37AP: 292 х 217 мм (11.5 "х 8.5")
AX-37AH, AX-37AM: 300 х 248 мм (11.8 "х 9.7") (без ручки или кронштейн)

Вес

AX-37A: 155 г (5,5 унции)
AX-37AP: 150 г (5,3 унции)
AX-37AH: 720 г (25,4 унции)
AX-37AM: 1100 г (38,8 унции)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции.

Следующие стандартные версии антенны AX-37A доступные для заказа:


Код заказа

Описание

WR-AX-37A

Только антенна, без корпуса. Включает в себя усилитель, питаемый от  9V аккумулятора или батареи

WR-AX-37AP

Только антенна, без корпуса. Включает в себя усилитель, питаемый только от внешнего источника 12 В постоянного тока

WR-AX-37AX

Только антенна, без корпуса. Имеет возможность не только принимать, но и передавать.

WR-AX-37AH

Модель антенны в корпусе повышенной прочности с рукояткой, включает в себя усилитель, питаемый только от внешнего источника 12 В постоянного тока

WR-AX-37AHX

Модель антенны в корпусе повышенной прочности с рукояткой, без усилителя. Имеет возможность не только принимать, но и передавать.

WR-AX-37AM

Модель антенны в корпусе повышенной прочности для монтажа на наружном мачтовом сооружении, питаемый только от внешнего источника 12 В постоянного тока

WR-AX-37AMX

Модель антенны в корпусе повышенной прочности для монтажа на наружном мачтовом сооружении, без усилителя. Имеет возможность не только принимать, но и передавать.

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

  • Малошумящий широкополосный предусилитель.
    Диапазон частот: 30-3500 МГц;

    Цена: 18 483 руб.
  • Грозоразрядник двухступенчатого типа для приемных антенн.
    Диапазон частот: 0-2500 МГц;

    Цена: 3 328 руб.
  • Частотный конвертер  для расширения диапазона приёма VHF/UHF приемников.
    Полоса переноса частот: 1700-3500 МГц в полосу 0-1800МГц;

    Цена: 22 411 руб.
  • Инжектор питания «Т»-типа для удалённого питания приемных антенн и аксессуаров по фидерной линии.
    Диапазон частот: 30-3500 МГц;

    Цена: 5 310 руб.
  • Антенный мультиплексор на 4 антенны и конвертер частоты на 3500МГц.
    Диапазон входных частот: 0,4-30/30-100/100-1800/1796-3500 МГц;
    Диапазон выходных частот: 96-1800 МГц
    Поставка с завода только по заказу. Срок 1-3 месяца.

    Цена: 0 руб.
  • Антенный мультиплексор на 4 антенны и конвертер частоты до 8600 МГц.
    Диапазон входных частот: 0,4-30/30-100/100-1800/1796-8599 МГц;
    Диапазон выходных частот: 96-1800 МГц
    Поставка с завода только по заказу. Срок 1-3 месяца.

    Цена: 0 руб.
