WD-3300 High Performance Portable Direction Finding System
WD-3300 Высокопроизводительная  портативная система поиска по  пеленгу
Пеленгационная система WiNRADiO WD-3300 использует проверенные псевдо-доплеровский и Wattson-Watt методы в сочетании со статистической обработкой сигнала. Этим достигается экономически эффективное и  очень точные решения для правительственных, военных, правоохранительных органов и промышленного применения.
Вся система включает в себя полностью интегрированное решение на основе приемника, аккумулятора, зарядного устройства и схемы управления в одном компактном чехле. Система готова для быстрого и простого развертывания в любом месте, с внешним или без источника питания.

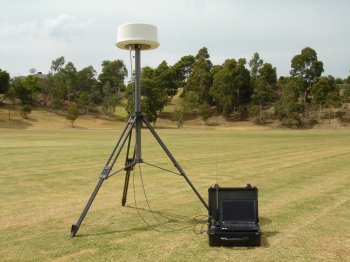

Антенная система поставляется в полностью защищённом от непогоды корпусе со штативом и использует 8-полосный  массив для КВ/УКВ и СВЧ диапазонов частот для достижения максимальной точности.

  • Компактные автономные системы
  • Версии  с один или двумя приемниками
  • Широкий частотный диапазон, увеличен до 3,5 ГГц
  • Проверенный и надежный псевдо-доплеровский метод поиска
  • Мобильное или стационарное размещения
  • Быстрой настройки системы без инструментов
  • Прочная и погода-защищённая конструкция
  • Высокая точность  в режиме реального времени
  • ВЧ/Аудио анализатор спектра
  • Сетевого питания или от батареи
  • Встроенный компас компенсации
  • Опциональный GPS вход
  • Опциональное управление через приложение  клиент/сервер
  • Опциональная триангуляция и картография

Основной пользовательский интерфейс системы строится на основе виртуальной панели управления ресивера, что позволяет работать с системой как обычный приемником связи.
Для максимального удобства оператора значения обозначены в числовом формате, и как мгновенные и усредненные значения.
Круговой дисплей азимут, со свободно регулируемой точкой Севера, имеет дополнительный «полярный режим". Это позволяет пользователю оценить силу сигнала относительно длины трассы. Регулируемое время спада следа может помочь с опознанием случайных отражений.
Графики водопад и гистограмма дают мгновенный обзор распределения сигнала несущей в течении времени, помогают в проверке качества сигнала и индикации азимута.

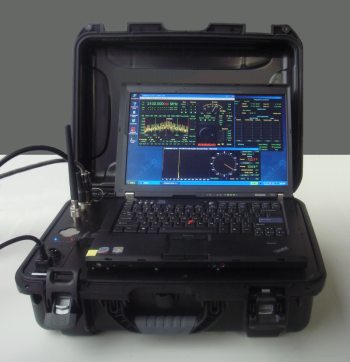

Блок WD-3300 размещается в ударопрочном кейсе для транспортировки, содержит один или два приемника с соответствующей антенной интерфейсной схемой, системой управления питанием и ноутбуком. Встроенная система управления питанием позволяет работать с одним из трех источников электропитания: электросети, автомобильного аккумулятора или встроенный аккумулятор. Вся система является легкой и удобной для ношения.
Система может быть создана в конфигурации с одним или двумя приемниками. В установке с двумя ресиверами можно контролировать демодулированный аудиосигнал на принимаемой частоте, без какого-либо вмешательства, в процесс обработки псевдо-доплеровского метода.
Также доступна опция GPS, которая позволяет регистрировать измеренные значения азимута и связке с данными с GPS-координатами.
Опциональное программное обеспечение клиент/сервер позволяет дистанционно управлять потоками данных. С помощью этой опции можно управлять системой дистанционно через интерфейс Ethernet.
Другой вариант программного обеспечения, триангуляция / картография, может быть применен для определения абсолютного положения пеленга при применении сети из двух или более систем WD-3300.


Технические характеристики

Диапазон частот приемника

От 9 кГц до 1800 МГц, возможность расширения до 3500 МГц

DF диапазон частот

Стандартные модели: 100-1000 МГц (с WD-3300-AX310D антенна входит в комплект)
Опциональное расширение частот: 2-100 МГц (с помощью WD-3300-AX320D антенны)
Опциональное расширение частот: 1000-3500 МГц (с помощью WD-3300-AX330D антенны )

Тип модуляции

AM, AMS, LSB, USB, DSB, ISB, CW, FM-N, FM-W

Динамический диапазон

90 дБ

Чувствительность

-113 ДБм (FM, 400 МГц, 12 дБ SINAD)

DF методы

Псевдо-доплеровский (WD-3300-AX310D и WD-3300-AX330D антенны)
Уотсон-Уатт (WD-3300-AX320D антенны)

DF точность

Тип. 2 градуса RMS (для WD-3300-AX310D антенны, отражение в свободной среде,)

Размеры блока управления

460 (Ш) х 330 (Г) х 165 (Г) мм
18.1 "(Ш) х 13.0" (В) х 6.5 "(D)

Вес блока управления

12,8 кг (28,2 фунта)

Антенный обтекатель размеры

Высота: 355 мм (14,0 ")
Диаметр: 505 мм (19.9 ")

Высота штатива

2,0 м (6,6 фута), макс.

Вес всей антенны и штатива

16,1 кг (35,5 фунта)

Коды заказа

Описание

WD-3300RP-G315

Одноканальная портативная DF система (100-1000 МГц стандартный комплект WD-3300-AX310D антенна входит в комплект)

WD-3300RP-G315-2

Двухканальная портативная DF система (100-1000 МГц стандартный комплект WD-3300-AX310D антенна входит в комплект)

WD-3300-AX320D

Дополнительная КВ/УКВ антенна 2-100 МГц

WD-3300-AX330D

Дополнительная ДЦВ/СВЧ антенна 1000-3500 МГц

WD-3300-GPS

GPS опция

WD-3300-CSO

Опция Клиент/Сервер

WD-3300-TMO

Опция Триангуляция /Картография


Технические характеристики

Диапазон частот приемника

От 9 кГц до 1800 МГц, увеличен до 3500 МГц

DF диапазон частот

Стандартные модели: 100-1000 МГц (с WD-3300-AX310D антенна входит в комплект)
Дополнительные расширения частот: 2-100 МГц (с помощью WD-3300-AX320D антенны)
Дополнительное расширение частота: 1000-3500 МГц (с помощью WD-3300-AX330D антенны )

Тип модуляции

AM, AMS, LSB, USB, DSB, ISB, CW, FM-N, FM-W

Динамический диапазон

90 дБ

Чувствительность

-113 ДБм (FM, 400 МГц, 12 дБ SINAD)

DF методы

Псевдо-доплеровский (WD-3300-AX310D и WD-3300-AX330D антенны)
Уотсон-Уатт (WD-3300-AX320D антенны)

DF точность

Тип. 2 градуса RMS (для WD-3300-AX310D антенны, отражение в свободной среде,)

Размеры блока управления

460 (Ш) х 330 (Г) х 165 (Г) мм
18.1 "(Ш) х 13.0" (В) х 6.5 "(D)

Вес блока управления

12,8 кг (28,2 фунта)

Антенный обтекатель размеры

Высота: 355 мм (14,0 ")
Диаметр: 505 мм (19.9 ")

Высота штатива

2,0 м (6,6 фута), макс.

Вес всей антенны и штатива

16,1 кг (35,5 фунта)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
