WiNRADiO WR-G313e представляет собой программно-управляемый высокопроизводительный КВ приемник полосою приёма от 9 кГц до 30 МГц, (опционально расширяемый до 180 МГц). Это приёмник является  продолжением серии некогда нашумевшего приёмника PCI-форм-фактора WR-G313i. Корпус приёмника представляет собою  USB-приставку.

Этот приемник будет интересен для правительственных служб, для военных, для систем безопасности, систем наблюдение, может использоваться для мониторинг вещания и промышленного использования, где необходимы высокие технические характеристики приёмника.

Приемник имеет очень высокую чувствительность, что позволяет с комфортом принимать CW сигналы при уровнях сигнала на входе вплоть до 0,05 мкВ. Приёмник имеет высокий динамический диапазон - 95 дБ, что позволяет ему быть устойчивым к перегрузкам в сегодняшнем очень перегруженном радиоэфире. Высокая чувствительность также соответствуют тому, что отображает калиброванный  S-метр: полностью калиброванного S-метр показывает принимаемый сигнал уровня в дБм, мкВ или S-единиц, вплоть до шумовой дорожки  -140 дБм.

Аппаратно-программный комплекс состоит из USB-приёмника, программного обеспечения на основе системы Windows, простой приёмной антенны и руководство пользователя.

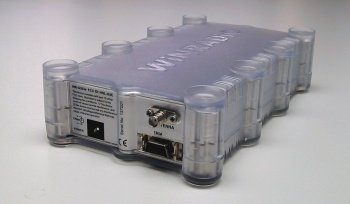

Аппаратная часть

USB-приёмник подключается к любому свободному USB-разъёму  на IBM-совместимом компьютере. Есть возможность установить одновременно несколько радиоприемников (столько, сколько есть свободных USB-разъёмов). Программа позволяет управлять с помощью одного компьютера, что является идеальным решение для высокопроизводительных многоканальных систем автоматического контроля  и мониторинга.

Приемник имеет свой ??собственный бортовой DSP, и не использует ресурсы звуковой платы для своей работы. Модуль DSP выполняет полную обработку ВЧ-сигнала на последней промежуточной частоте (IF-DSP), декодирование и фильтрацию. Это означает, что все сложные цифровые виды связи можно  легко демодулировать  и декодировать путём простого изменения программного обеспечения. Например, с помошью дополнительного программного модуля DRM декодера / демодулятора можно прослушивать цифровое DRM-радиовещание на КВ-диапазоне.

Этот приемник легко устанавливается на любой современный компьютер с интерфейсом USB и представляет собой отличное мобильное решение для прослушиваниям КВ-диапазона иили мониторинга.

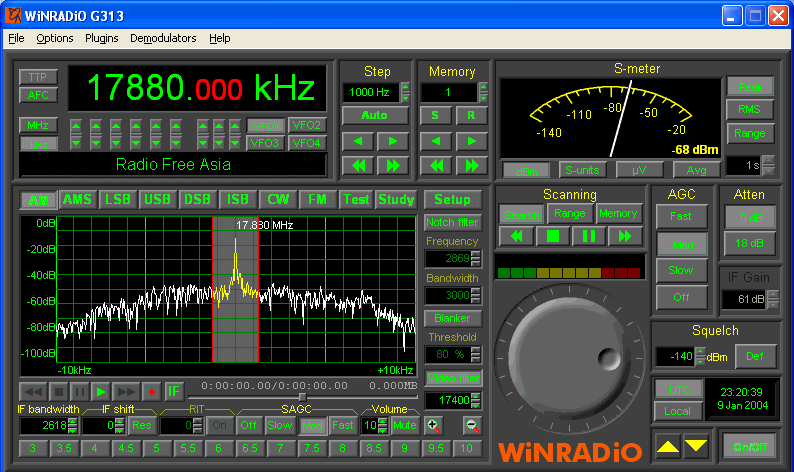

Программное обеспечение

Программное обеспечение радиоприёмника WR-G313e содержит многочисленные дополнительные функции, есть возможность настроек многих параметров приёмника, имеется возможность программировать разные режимы  сканирования, программное обеспечение обеспечивает практически неограниченную память

Программное обеспечение обеспечивает многочисленные режимы демодуляции, есть возможность установить нужную ПЧ в полосе от 1 Гц до 15 кГц (в 1 Гц шагом), панорамный анализатор спектра полосою 20 кГц в реальном масштабе времени с разрешение16 Гц позволяет видеть спектр принимаемого сигнала, имеется программный подавитель шума и режекторные фильтры. В программе приёмника реализован также интегрированный рекордер, что позволяет мгновенно записывать и воспроизводить принимаемого сигнала.

Помимо записи и воспроизведения декодированного/демодулированного аудиоканала, приемник может также записывать весь широкий спектр ПЧ полосою 20 кГц, что позволяет тщательно проанализировать полученный сигнал, и "вновь получить" или обрабатывть принятый сигнал тот же самый сигнал снова и снова, так как будто он всё ещё в эфире. Так же эта функция позволяет применить различные фильтры обработки, изменять полосы, накладывать режекторные фильтр , фильтры гашения шума и и применять настройки демодулятора. Этим может быть достигнута наилучшее качество приема слабых.

В дополнение к узкополосному анализатору спектра в реальном времени, есть и широкополосный анализатор спектра , который содержит дополнительные профессиональные средства наблюдения и  приборы: возможность отображать минимальные и максимальные параметры спектра, поиск пиковых значений, средние значения  спектров, сохранение спектров и их последующая печать , маркерный режим, и множество других.

Еще одна полезная функция, ранее недоступная  в большинстве аппаратных приемниках этой ценовой категории, это измерение параметров сигнала, на частоте принимаемого сигнала могут быть измерены такие параметры как  точность установки сигнала по частоте, глубина амплитудной модуляции, девиации частоты, THD (коэффициент гармонических искажений) и SINAD. Аудио анализатор спектра в это время позволяет наблюдать спектр демодулированного сигнала в режиме реального времени с разрешением 5 Гц.

Уникальный блок визуального отображения декодера позволяет изучить интерактивную блок-схемы с программируемыми параметрами демодулятор для каждого режима демодуляции, и наблюдать как демодуляция происходят в реальном времени сигналов с использованием двух анализаторов спектра и векторного измерителя уровней.

Функция Client / Server Option позволяет управлять приемником удаленно через локальную сеть или через Интернет. Приемник может находиться физически на противоположной стороне земного шара, но для пользователя это будет выглядеть, как если он был подключен локально.

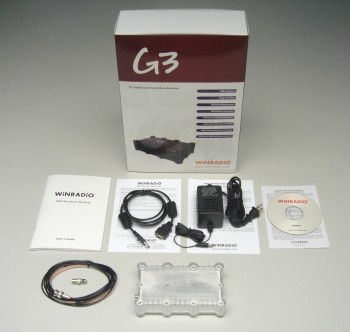

Комплектация
Стандартный комплект приёмника WR-G313e включает в себя:

  • Приемник  WR-G313e
  • Прикладное программное обеспечение
  • Руководства пользователя,
  • Простая антенна
  • Аудио кабель
  • Адаптер BNC-SMA

Системные требования:

  • ПК с процессором Pentium III 500 МГц или выше
  • Один свободный PCI слот
  • Windows XP/Vista/7

Технические характеристики WR-G313e


Тип приемника

Супергетеродинный приёмник c двойным  преобразованием частоты, на основе DDS-синтезатора и оцифровкой сигнала на последней ПЧ (IF-DSP)

Частотный диапазон

9 кГц - 30 МГц
опционально от 9 кГц - 180 МГц)

Шаг перестройки

1 Гц

Режим

AM, AMS, LSB, USB, DSB, ISB, CW, FM

Подавление спуров

1.8-7.3 МГц:

80 дБ

7.3-30 МГц:

70 дБ

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

IP3

+8 ДБм @ 20 кГц

Динамический диапазон

95 дБ

MDS

-135 ДБм

Фазовый шум гетеродина

-148 ДБ / Гц при 100 кГц

Внутренние спуры

Менее чем -115 дБм

Точность установки RSSI

2 дБ

Чувствительность RSSI

-137 ДБм

Пропускная способность

1 - 15000 Гц (регулируется с шагом в 1 Гц)

Скорость сканирования

400 шагов / с (на частоте 1 кГц шагов)

Чувствительность
(AM / SSB / CW 10 дБ S / N)
(FM 12 дБ SINAD)

Режим

0,15-0,5 МГц

0,5-1,5 МГц

1.5-30 МГц

AM, AMS (30% модуляция)

-103dBm
(1.6?V)

-106dBm
(1.1?V)

-108dBm
(0.9?V)

AM, AMS (80% модуляция)

-111dBm
(0.63?V)

-115dBm
(0.4?V)

-116dBm
(0.35?V)

LSB, USB, ISB, DSB

-115dBm
(0.40?V)

-118dBm
(0.28?V)

-119dBm
(0.25?V)

CW

-122dBm
(0.18?V)

-125dBm
(0.13?V)

-130dBm
(0.07?V)

FM

-110dBm
(0.7?V)

-113dBm
(0.5?V)

-117dBm
(0.32?V)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Примечание:
Ниже 150 кГц, чувствительность постепенно падает
типичные показатели (CW), являются:


100 кГц

   -113 ДБм

50 кГц

   -102 ДБм

25 кГц

   -98 ДБм

10 кГц

   -90 ДБм

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Промежуточные частоты

IF1: 45 МГц
IF2: 16 кГц (настраиваемая 12-22 кГц)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Кварцевый фильтр

2 х 4-полюсный 15 кГц кристаллический фильтр

Точность

1 ppm (25 ° C ± 2 ° С)

Стабильность частоты

0,5 ppm (от 0 до 60 ° C)

Антенный вход

50 Ом (SMA разъем)

Выход

Оцифрованный ПЧ-и аудио-сигнал передаётся по интерфейсу USB

Интерфейс

USB 1.1 или 2.0 совместимый

Размеры

Длина: 164 мм (6.46 ")
Ширина: 96 мм (3.78 ")
Высота: 41 мм (1.61 ")

Масса

480 г

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Примечание:
Чувствительность приёмника для расширенного вариант  частот до180 МГц


Режим

30-120 МГц

120-180 МГц

AM, AMS (30% модуляция)

-108dBm
(0.9?V)

-106dBm
(1.1?V)

AM, AMS (80% модуляция)

-116dBm
(0.35?V)

-114dBm
(0.45?V)

LSB, USB, ISB, DSB

-119dBm
(0.25?V)

-117dBm
(0.32?V)

CW

-130dBm
(0.07?V)

-128dBm
(0.09?V)

FM

-117dBm
(0.32?V)

-115dBm
(0.4?V)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции и совершенствования.

  • DRM (Digital Radio Mondiale) является новой цифровой системой вещания на средних и коротких волнах. Он использует современные алгоритмы кодирования, а также расширенную полосу пропускания канала. Это приводит к значительному улучшению качества вещания на  AM частотах

    Цена: 3 389 руб.
  • Advanced Digital Suite – программный пакет опций для цифровой обработки сигнала. Это более высокий уровень функциональных возможностей чем стандартный WiNRADiO Digital набор и подходящий для профессиональной и полу-профессиональной работы.

    Цена: 12 311 руб.
  • Портативный накопительный аккумулятор для приёмников WiNRADiO.
    Тип аккумулятора: Li-Pol
    Ёмкость: 2 Ач
    Напряжение: 12 Вольт
    Сила тока: 1.1 А (Макс.)

    Цена: 15 403 руб.
  • Дроссель подавления синфазного шума приемных антенн.
    Диапазон частот: 0-30 МГц;

    Цена: 4 005 руб.
  • Симметрирующее устройство (балун) для антенн типа «Длинный провод».
    Диапазон частот: 0.1-30 МГц;

    Цена: 2 464 руб.
  • Универсальный режекторный фильтр.
    Фильтр  режекции FM-вещания: (88-108 МГц);
    Фильтр  режекции AM-вещания: (0-1.75 МГц);
    Аттенюатор: -20 дБ;

    Цена: 8 168 руб.
  • Комбайнерсплиттер двух антенн к одному входу широкополосного приёмника с функцией инжекции питания.
    Диапазон частот: 0.9-30/45-1800 МГц;

    Цена: 11 028 руб.
  • Грозоразрядник двухступенчатого типа для приемных антенн.
    Диапазон частот: 0-2500 МГц;

    Цена: 3 328 руб.
  • Инжектор питания «Т»-типа для удалённого питания приемных антенн и аксессуаров по фидерной линии.
    Диапазон частот: 0,02-650 МГц;

    Цена: 6 710 руб.
  • Настенный кронштейн для крепления приёмников фирмы WiNRADiO на стену или под столешницу.

    Цена: 1 232 руб.
  • WiNRADiO WaveBase 3 является комбинацией трех функций в одной программе : коротковолновая база данных частоты, планировщик задач и магнитофон

    Цена: 6 100 руб.
  • Универсальный  FSK-декодер WiNRADiO является утилитой декодирования сигнала для приёмников  WiNRADiO серии 1000/1500/3000, а также серия G3

    Цена: 30 500 руб.
  • Линейный источник питания  для антенных аксессуаров.
    Выходное напряжение: 210-250 Вольт, 50 Гц
    Выходное напряжение: 12 В DC ± 5%
    Сила тока: 200 мА

    Цена: 1 540 руб.
