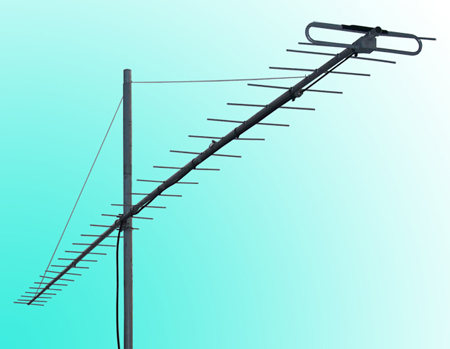

Направленная антенна Радиал Y29-70m

430-440 МГц, направленная, 300 Ватт, 29 элементов.

Цена:
12 500
Кол-во:
- +
bookmark_outlineВ закладки

Повышение надёжности и повторяемости, а также вмещаемой мощности, привело к разработке новой антенны на диапазон 70 см. Это очередная разработка RA3AQ. Была рассчитана компьютерная модель антенны «волновой канал» с применением изолированных от траверсы пассивных элементов, практической корректировки «бум-эффекта» и, что самое главное, петлевым активным элементов с 50-ти омным сопротивлением в точке питания. Вашему вниманию предлагается 29-ти элементная антенна с длиной траверсы 7,5 м. Отсутствие каких-либо согласующих элементов настройки повышает её надёжность и позволяет «вдувать» в неё мощности до 300 Ватт. Примененный метод симметрирования фидера внутри активного вибратора обеспечивает идеальную картинку диаграммы направленности, которую мы измеряем на нашем полигоне в Угличе при каждой разработке в двух плоскостях - Е и Н. Эта антенна прекрасно себя будет чувствовать как в составе многоэтажного стэка, так и в одиночном режиме.

Технические характеристики
Рабочий диапазон частот, МГц 430-440
Рабочая полоса по КСВ 1,5, МГц 10
КСВ не хуже 1.5
Усиление, dBi 20,1
Импеданс, Ом 50
Сектор в Е-плоскости по -3dB 18
Сектор в H-плоскости по -3dB 19
Подводимая мощность, Вт 300
Грозозащита есть
Поляризация V и H
Масса антенны, кг 3.6
Габариты антенны, мм 7460х350х100
Диаметр мачты, мм 35-65 (крепеж КР-65)
Материал излучателя алюминий
Разъем N-мама
