Статья 'ICOM IC-7100 Добро пожаловать в будущее!'

ICOM IC-7100 Добро пожаловать в будущее!

ICOM IC-7100


Добро пожаловать в будущее!

На дворе конец 2013 года, мир планомерно и неотвратимо захватывают планшетные компьютеры и смартфоны с сенсорными экранами, во многие отрасли радиоприборостроения давно вошли сенсорные технологии управления, а радиолюбители всё ещё нажимают на множество кнопок и крутят десяток-другой ручек.

Как обычно, новое слово в трансиверостроении сказала фирма ICOM, у которой технологии превыше всего и теперь радиолюбителям нет нужды нажимать множество кнопок. Большая часть функций управления переведена на сенсорный экран. Теперь управление стало визуальным, интуитивно понятным, логичным и простым.

В этом обзоре, мы представляем вам новый трансивер мобильно-базового исполнения с сенсорным экраном управления.

В этом году компания ICOM решила особо отличиться. Новый трансивер вышел совсем не похожим на другие. Классика стала понемногу отходить в прошлое. Логично было бы предположить, что новый трансивер станет продолжением серии трансиверов IC 703-706-7000. Но на этот раз вышло всё совсем иначе. Новинка оказалась настолько необыкновенной и оригинальной, что сравнивать её с предшественниками просто нет смысла.

Но, всё по порядку…

Технические характеристики

Общие технические характеристики

Диапазон рабочих частот на приём

0.030000 –199.999999 МГц

400.000000 –470.000000 МГц

Диапазон рабочих частот на передачу

(При покупке трансивера в компании Радиоэксперт, вы можете заказать полную расшивку диапазонов передачи)

1.800000 – 1.999999 МГц

3.500000 – 3.999999 МГц

5.255000 – 5.405000 МГц

5.332000, 5.348000, 5.358500, 5.373000, 5.405000 МГц

7.000000 – 7.300000 МГц

10.100000 – 10.150000 МГц

14.000000 – 14.350000 МГц

18.068000 – 18.168000 МГц

21.000000 – 21.450000 МГц

24.890000 – 24.990000 МГц

28.000000 – 29.700000 МГц

50.000000 – 54.000000 МГц

70.000000 – 70.500000 МГц

144.000000 – 148.000000 МГц

430.000000 – 450.000000 МГц

Виды принимаемой модуляции

USB, LSB, CW, RTTY, AM, FM, WFM (только приём), DV

Количество каналов памяти

495 (99каналов × 5 банков)

Количество вызывных каналов

4 (2 канала х 2 банка)

Антенные разъёмы

КВ: SO-239

УКВ\ДЦВ: SO-239

Импеданс антенных выходов

50 Ом

Диапазон рабочих температур

–10˚C…+60˚C

Температурная стабильность частоты

±0.5 ppm

Точность установки частоты

1 Гц

Напряжение питания

13.8 Вольт ±15%

Потребляемый ток

На приём в режиме готовности: 0.9 Ампера

На приём при макс. громкости: 1.2 Ампера

На передачу: 22 Ампера (В пике)

Размеры основного блока

167х58х225 мм

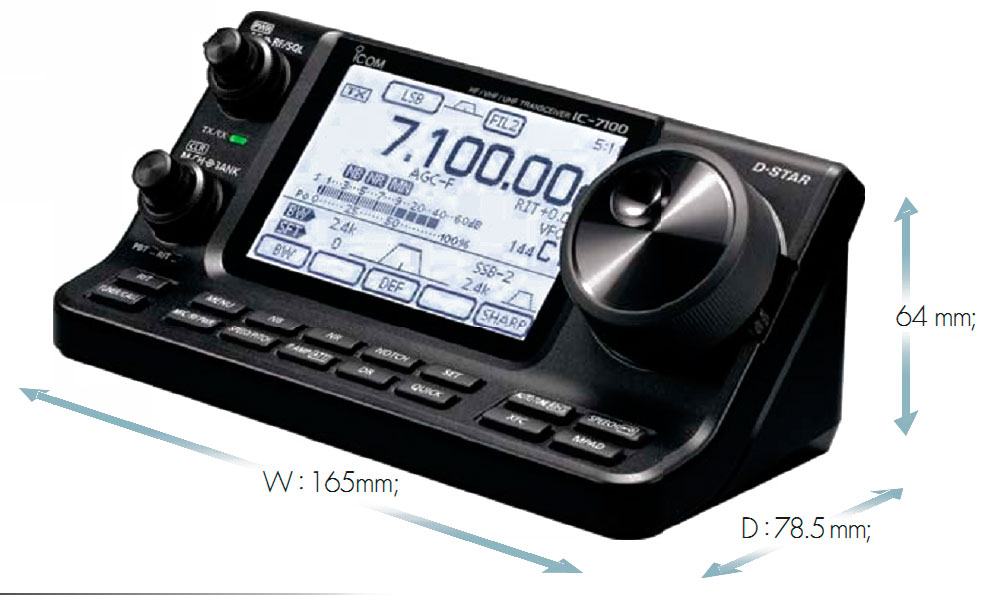

Размеры блока управления

165х64х79 мм

Масса основного блока

2.3 кг

Масса блока управления

0.5 кг

Разъём АСС

13-контактный

Разъём DATA-1

3-х проводной (2.5 мм разъём)

Разъём DATA-2

6-контактный

Разъём REMOTE

2-х проводный (3.5 мм разъём)

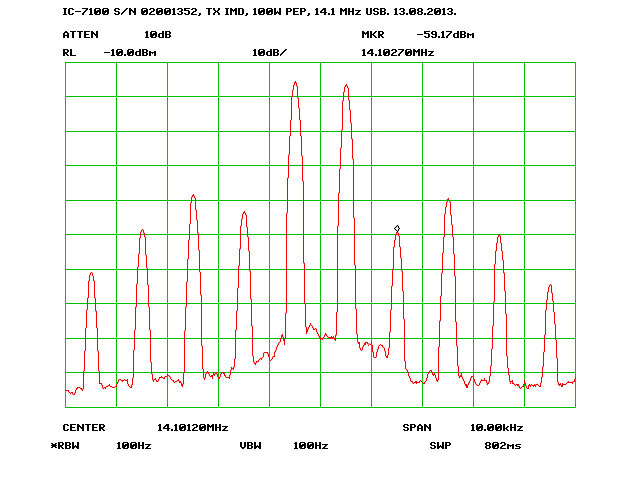

Характеристики передатчика

Выходная мощность при напряжении питания 13.8 Вольт

КВ\50МГц : 2…100 Ватт

70МГц : 2…50 Ватт

145 МГц : 2…50 Ватт

435 МГц : 2…50 Ватт

Тип модулятора

Цифровое формирование сигнала на ПЧ

Подавление внеполосных излучений

КВ-диапазон: -50дБ

50МГц : -63дБ

70\145\435МГц: -60дБ

Подавление несущей

Лучше -50дБ

Подавление нерабочей боковой полосы

Лучше -50дБ

Микрофонный разъём

8-контактный разъём RJ-45

Импеданс микрофонного входа

600 Ом

Разъём ELEC-KEY

3-х проводной (3.5 мм разъём)

Разъём KEY

2-х проводной (3.5 мм разъём)

Характеристики приёмника

Тип приёмной системы

SSB/CW/RTTY/AM/FM/DV: Супергетеродин с тремя преобразованиями по ПЧ

WFM: Супергетеродин с двумя преобразованиями по ПЧ

Промежуточные частоты

1-ая ПЧ:

124.487 МГц (SSB/CW/RTTY/AM/FM/DV)

134.732 МГц (WFM)

2-ая ПЧ:

455 кГц (SSB/CW/RTTY/AM/FM/DV)

10.7 МГц (WFM)

3-я ПЧ:

36 кГц (SSB/CW/RTTY/AM/FM/DV)

Чувствительность

SSB, CW (10 дБ S/N):

0.15 µV (1.80–29.9950 МГц)

0.12 µV (50 МГц)

0.15 µV (70 МГц)

0.11 µV (144/430 МГц)

AM (10 дБ S/N):

13.0 µV (0.5–1.8 МГц)

2.0 µV (1.80–29.9950 МГц)

1.0 µV (50/70 МГц)

1.0 µV (144/430 МГц)

FM (12 дБ SINAD):

0.5 µV (28.0–29.7 МГц)

0.25 µV (50/70 МГц)

0.18 µV (144/430 МГц)

WFM (12 дБ SINAD):

10.0 µV (76–108 МГц)

DV (1% BER):

1.0 µV (28.0–29.7 МГц)

0.63 µV (50/70 МГц)

0.35 µV (144/430 МГц)

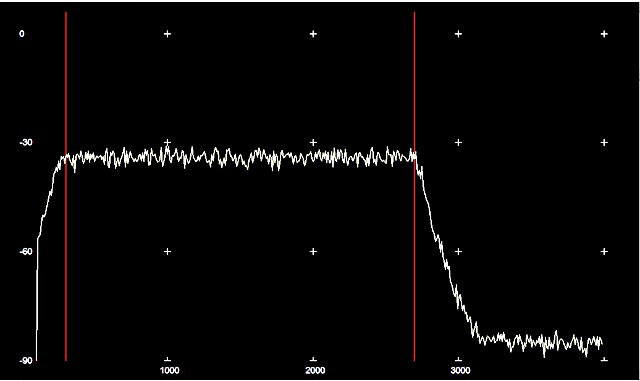

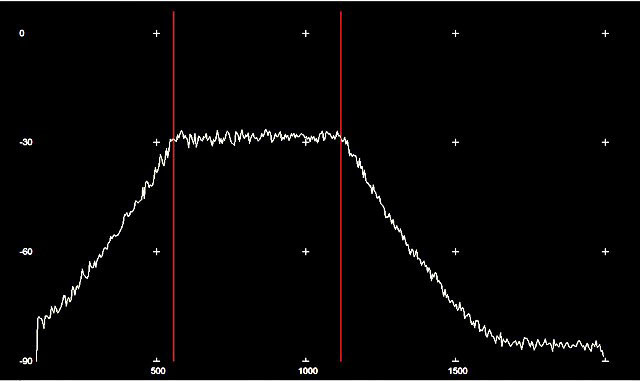

Избирательность (Цифровая ПЧ в режиме SHARP)

SSB (Полоса: 2.4 кГц):

На частоте/По уровню

2.4 кГц/–6 дБ; 3.4 кГц/–40 дБ

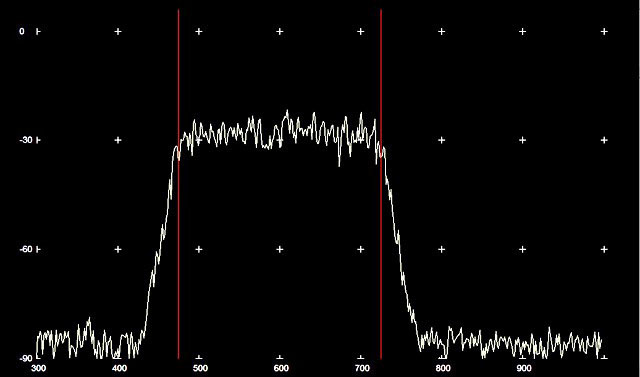

CW (Полоса: 500 Гц):

На частоте/По уровню

500 Гц/–6 дБ; 700 Гц/–40 дБ

RTTY (Полоса: 500 Гц):

На частоте/По уровню

500 Гц/–6 дБ; 800 Гц/–40 дБ

AM (Полоса: 6 кГц):

На частоте/По уровню

6.0 кГц/–6 дБ; 10.0 кГц/–40 дБ

FM (Полоса: 15 кГц):

На частоте/По уровню

12.0 кГц/–6 дБ; 22.0 кГц/–40 дБ

DV (Разнос между каналами: 12.5 кГц):

По уровню –50 дБ

Подавление внеполосных излучений

КВ диапазон:Лучше 70 дБ

50/70 МГц: Лучше 70 дБ

144/430 МГц: Лучше 65 дБ

Выходная НЧ мощность

2 Ватта (при 10% искажений)

Выходной импеданс по НЧ

8 Ом

Диапазоны RIT

±9.999 кГц

Разъём PHONES

3-х проводной (3.5 мм разъём)

Разъём SP

2-х проводной (3.5 мм разъём)

Подавление DSP ANF

30дБ

Подавление DSP MNF

70дБ

Подавление DSP NR

6 дБ

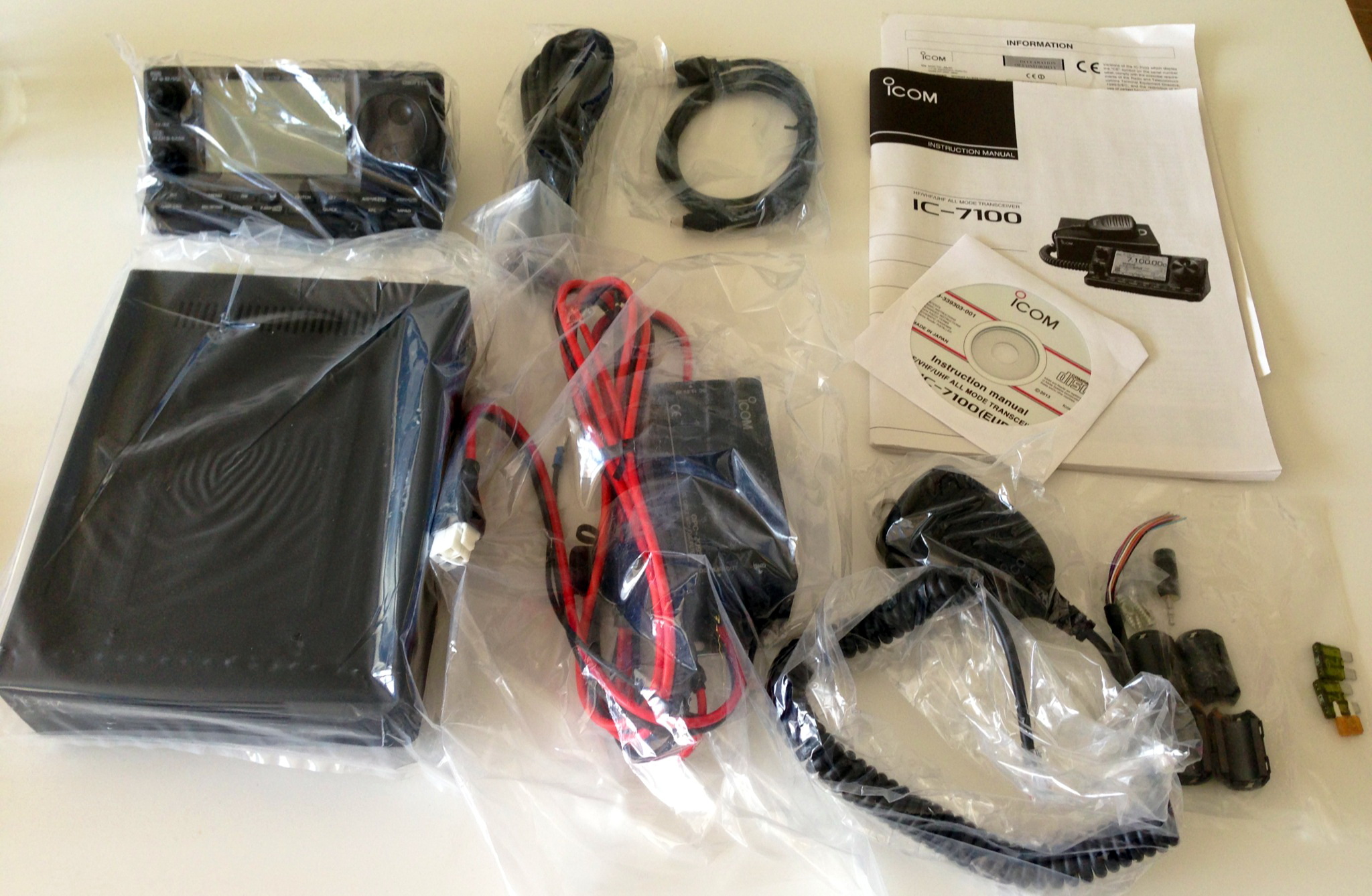

Комплектация трансивера

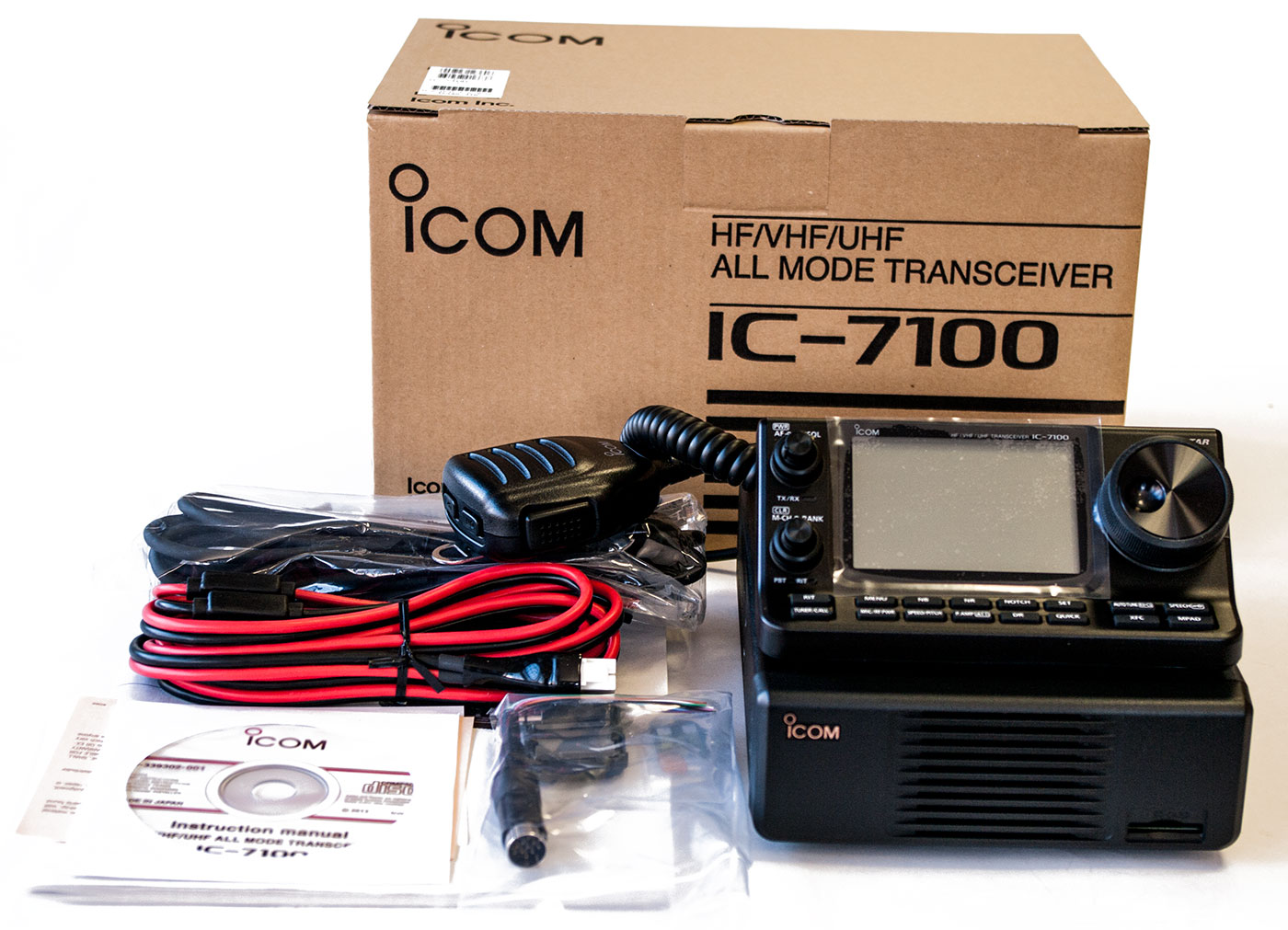

Трансивер поставляется в картонной коробке, в которой экономные японцы для экономии места довольно компактно сложили комплектацию в 2 этажа. В результате, упаковка получилась по размерам совсем небольшой – 215мм х 195мм х 315мм.

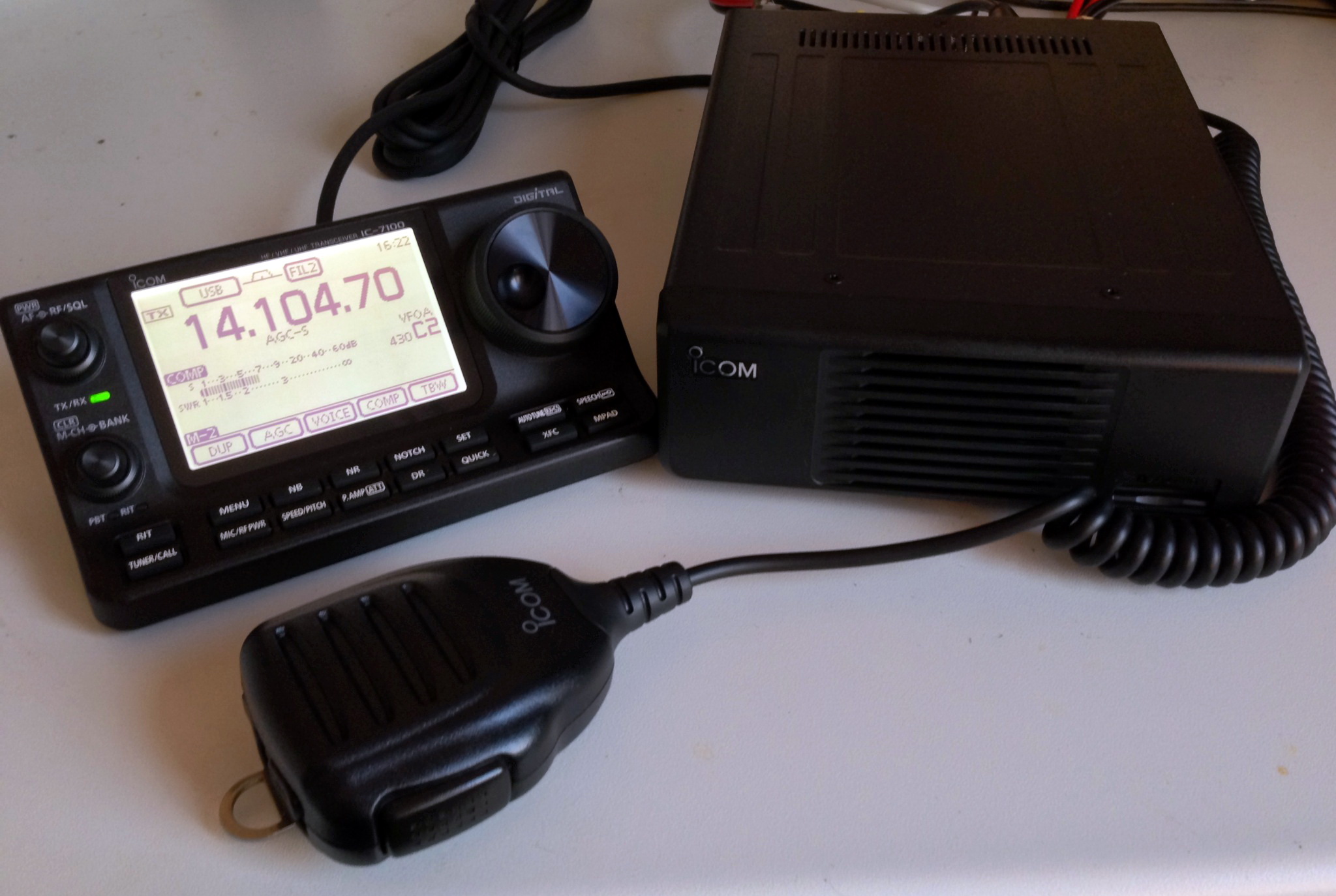

Полная комплектация трансивера состоит из следующих компонентов:

Основной блок трансивера

Выносной блок управления трансивером

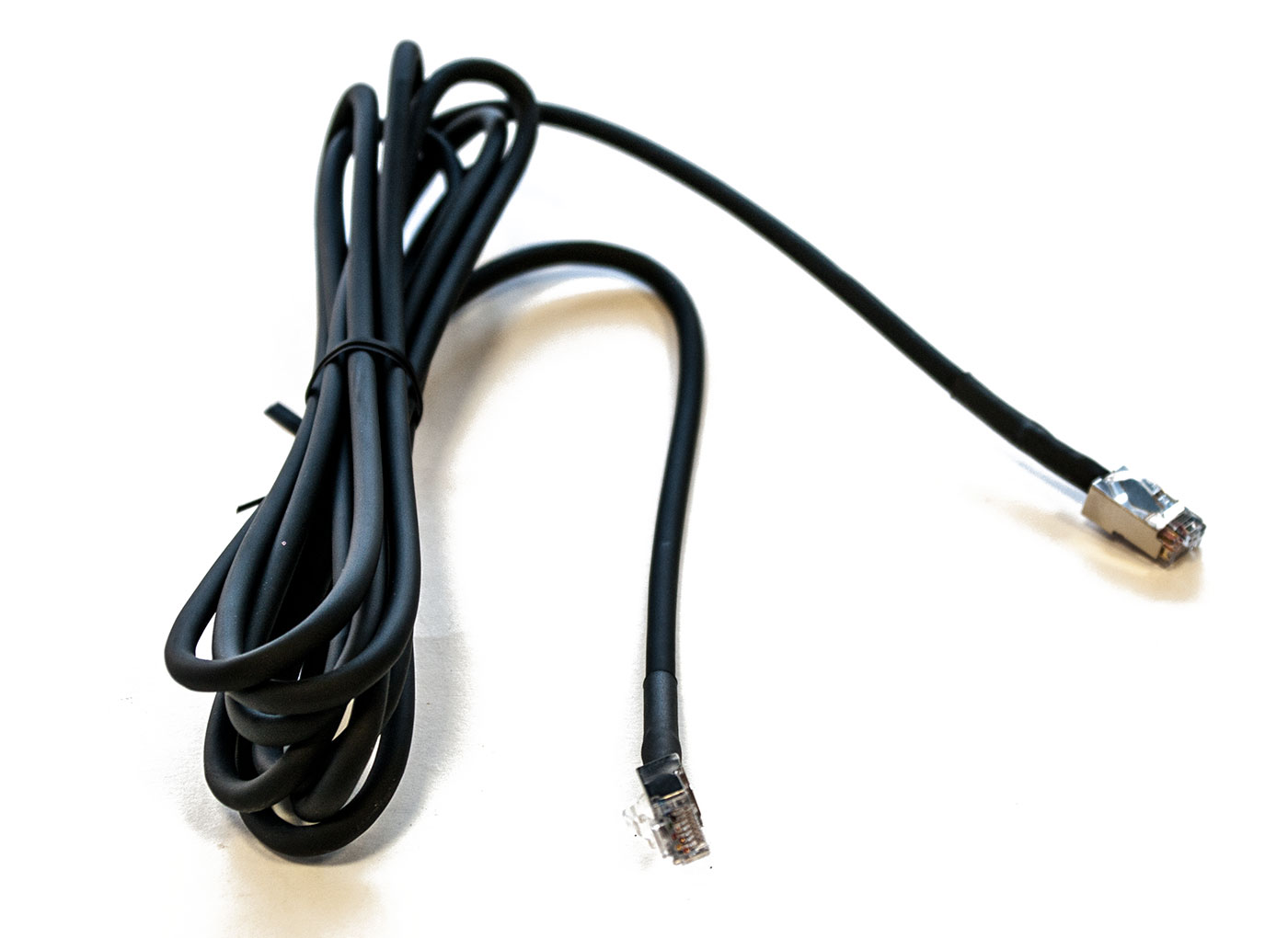

Кабель, соединяющий выносной блок управления с основным блоком. Длина кабеля 3 метра.

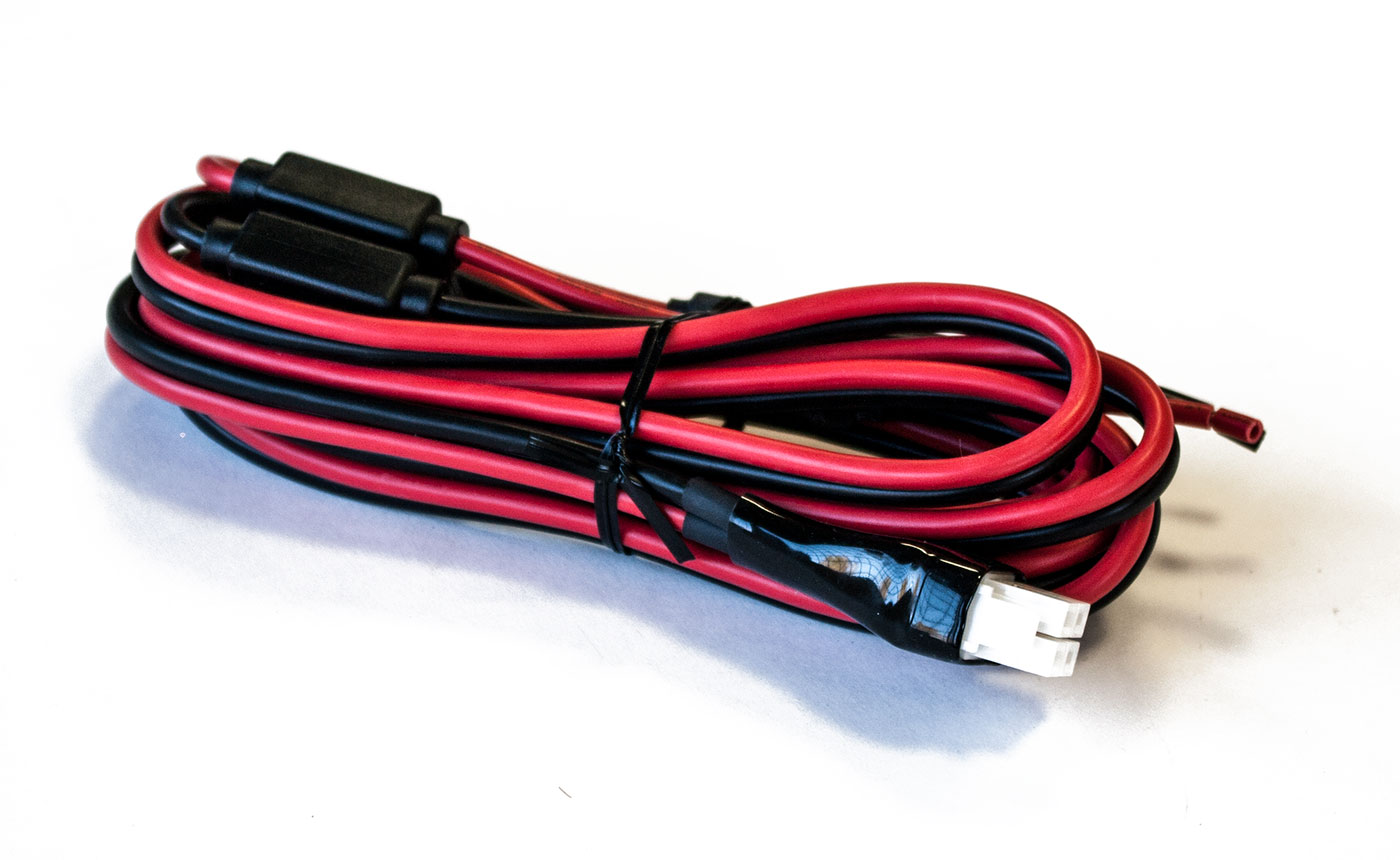

Кабель питания трансивера. Длина кабеля 3 метра.

Тангента MH-151

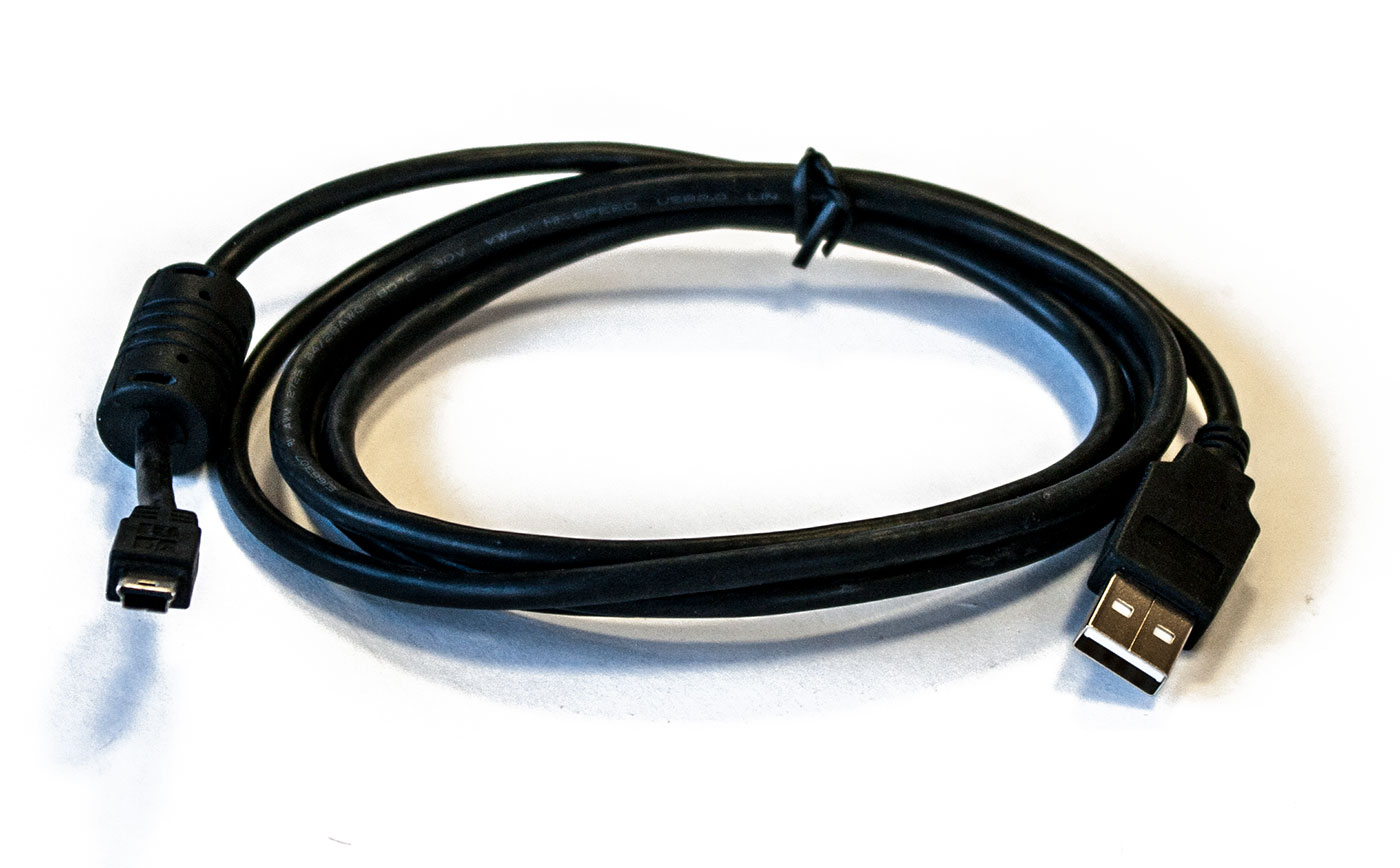

USB-кабель для подключения трансивера к компьютеру.

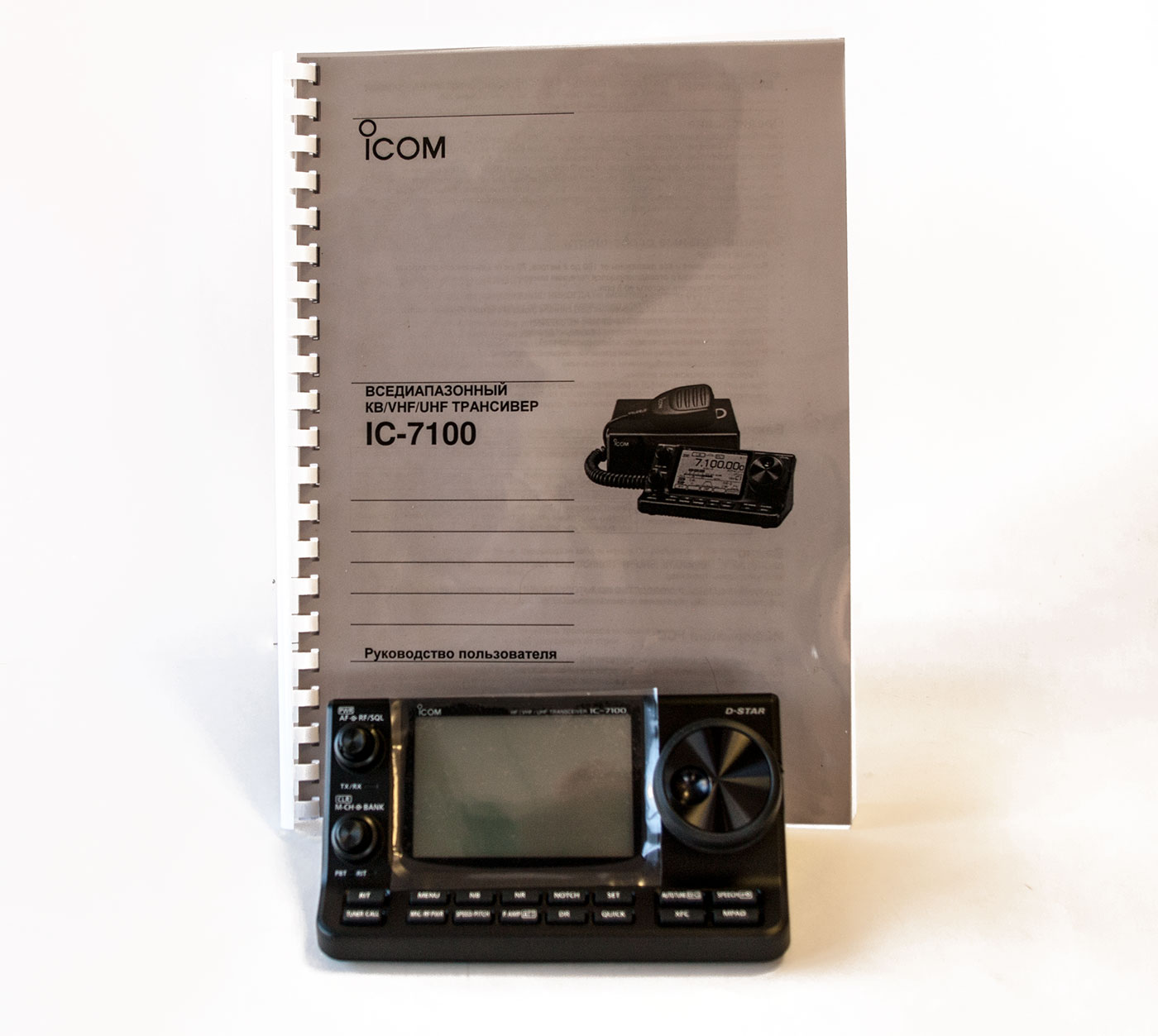

Базовая инструкция по эксплуатации. При покупке трансивера в интернет-магазине Радиоэксперт, вы бесплатно получите инструкцию по эксплуатации на русском языке.

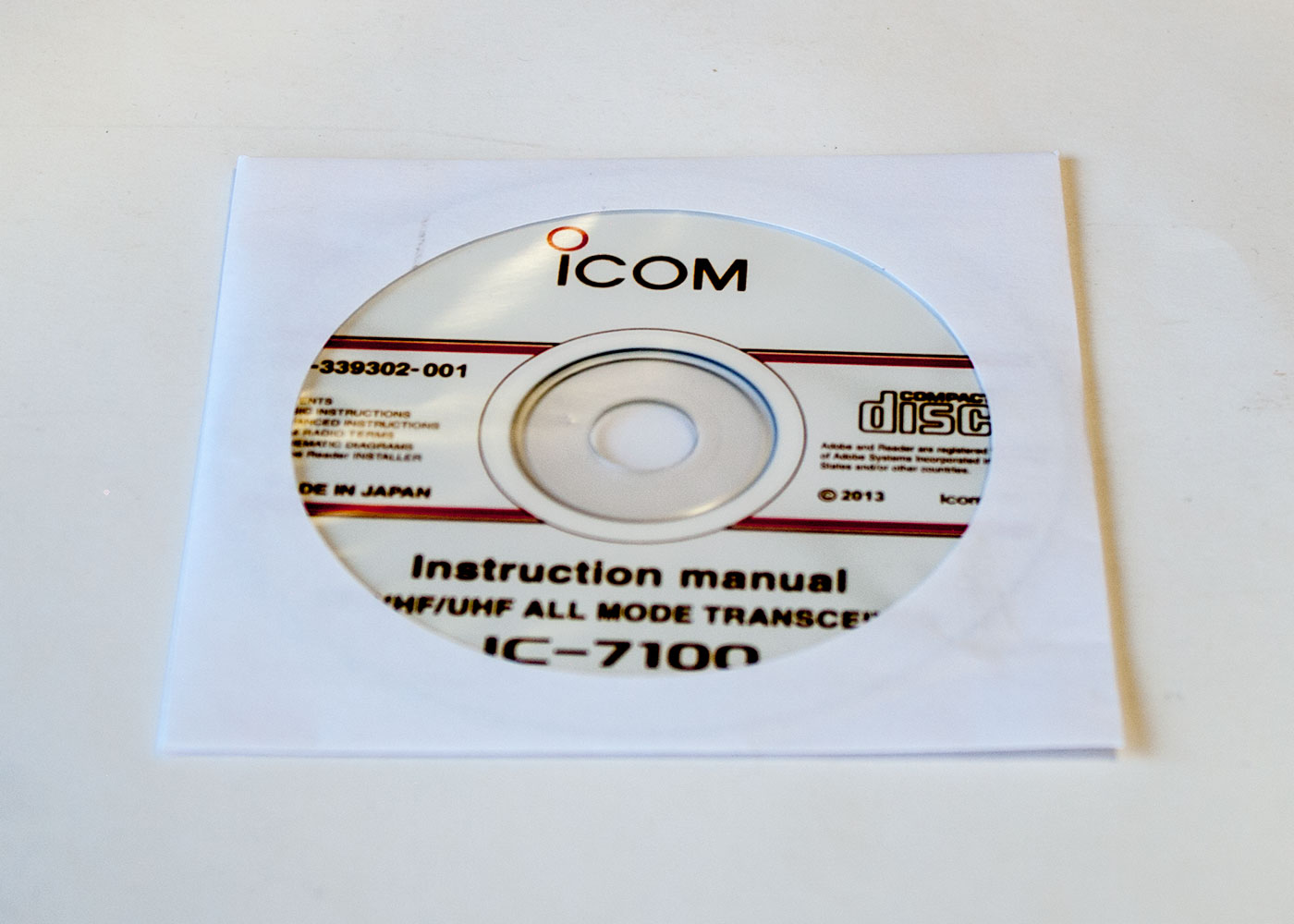

CD-диск с расширенной инструкцией по эксплуатации на английском языке.

Дополнительные аксессуары

Дополнительно, к радиостанции ICOM IC-7100 можно приобрести разные опции, обеспечивающие дополнительные удобства при работе со станцией и существенно расширяющие её функциональность.

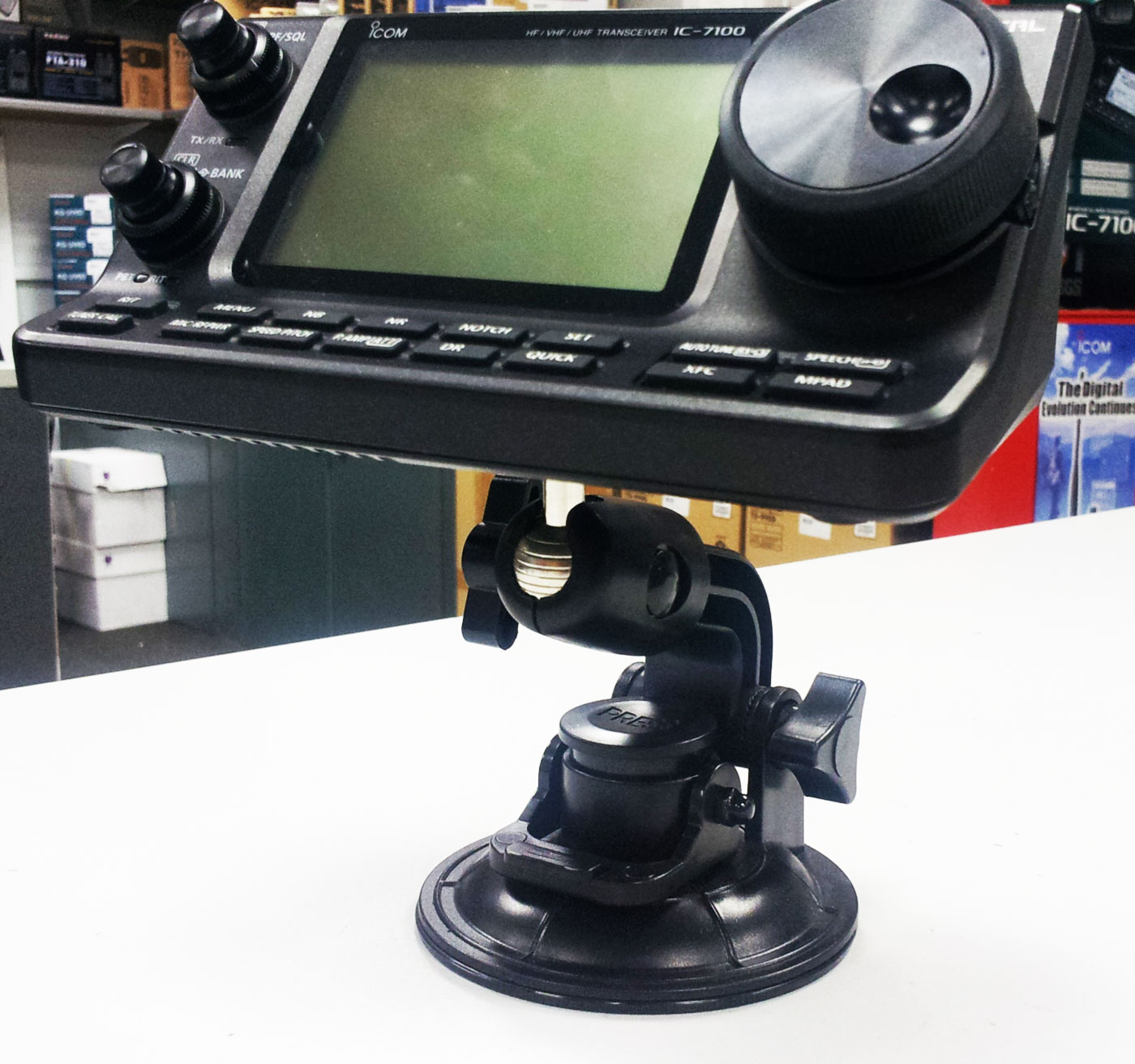

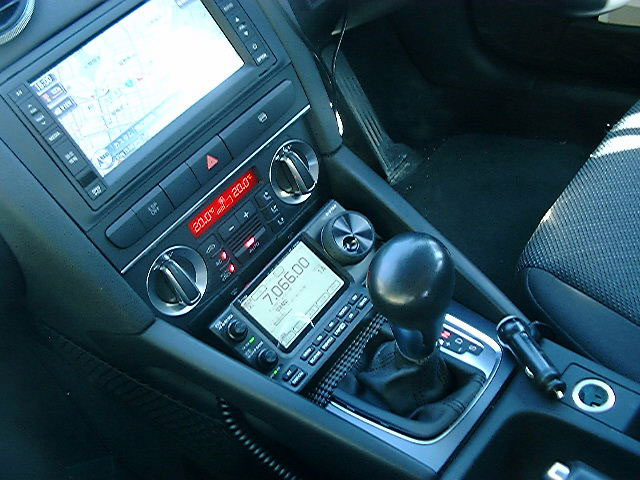

Для использования радиостанции в автомобиле существует дополнительный набор опций, в который входят следующие комплектующие:

  • MBA-1 – Кронштейн для крепления передней панели трансивера

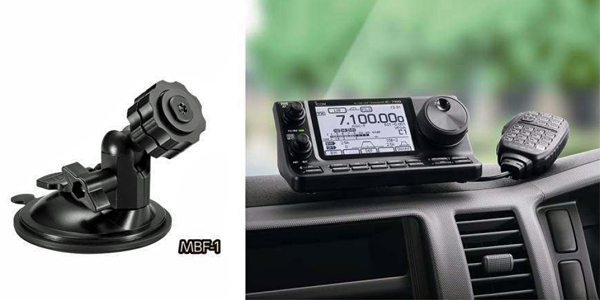

  • MBF-1 - Монтажный комплект для установки передней панели трансивера ICOM IC-7100 и ICOM IC-7000 в автомобиль
  • MB-62 – Монтажный комплект для установки основного блока трансивера ICOM IC-7100 в автомобиль
  • OPC-2253 – Дополнительный кабель длинной 3.5 метра для подключения передней панели IC-7100 к основному блоку
  • OPC-2254 – Дополнительный кабель длинной 5 метра для подключения передней панели IC-7100 к основному блоку
  • AH-2B – автомобильная антенна ICOM полосой 3,5-54 МГц и длинной 2.5м (Работает совместно с тюнером AH-4)
  • AH-4 – автоматический антенный тюнер предназначен для работы с трансиверами ICOM

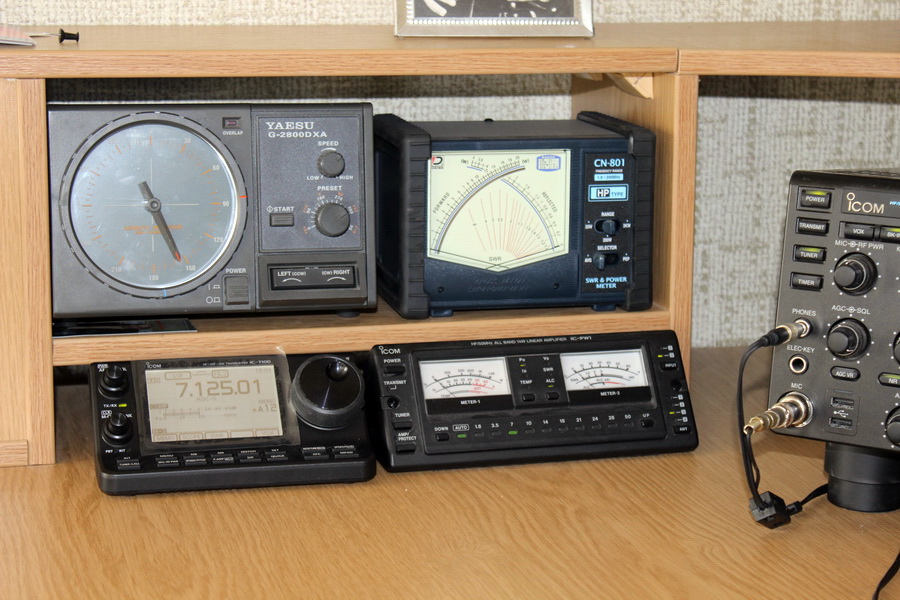

При использовании трансивера в составе домашнего радио шека будут полезны следующие аксессуары:

  • SM-50 – высококачественный динамический микрофон, предназначенный для базовых трансиверов ICOM
  • SM-30 – высококачественный Электретный микрофон, предназначенный для базовых трансиверов ICOM
  • HM-151 – ручной микрофон (тангента), с DTMF клавиатурой и расширенным функционалом, для мобильных КВ трансиверов ICOM IC-7100 и IC-7000
  • OPC-589 – адаптер-переходник для подключения настольных микрофонов с разъемами 8-pin к трансиверам ICOM IC-7100 и IC-7000
  • SP-35 – мобильный динамик с подвесным узлом крепления
  • PS-126 – фирменный импульсный источник питания для трансиверов ICOM
  • AT-180 – автоматический антенный тюнер базового исполнения
  • IC-PW1 – усилитель с выходной мощностью 1 кВт для всех любительских диапазонов от 160 до 6 м
  • CS-7100 – специальное программное обеспечение, с помощью которого возможен доступ к D-STAR функциям радиостанции, редактированию базы данных D-STAR ретрансляторов, доступ к записям SD-карты.

Внешний вид, дизайн

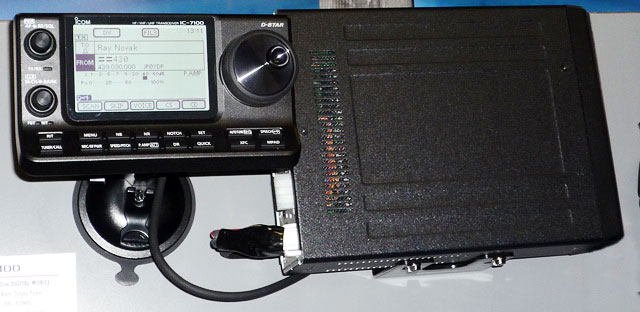

Компания ICOM решила отойти от канонов производства трансиверов и начала экспериментировать с внешним видом. Чем отличается новый трансивер от предшественников? Это полностью независимая передняя панель на шнуре управления. А действительно ли это новое слово? Отнюдь, нет. Где-то такое мы уже видели в начале 2000-х годов… Да, у фирмы Kenwood. Тогда Kenwood выпустила действительно оригинальное чудо с именем Kenwood TS-480. Кстати, он и сейчас продаётся…

На форумах уже 10 лет идёт бурное обсуждение удобств и недостатков разделённого дизайна. Есть и ярые противники, есть и множество поклонников. Истина, конечно, посредине… Что бы избегать дискуссий на эту тему и не оказаться в числе обиженных, необходимо чётко понимать, из каких соображений дизайнеры выбрали именно такой конструктив, и для чего делается именно такой дизайн.

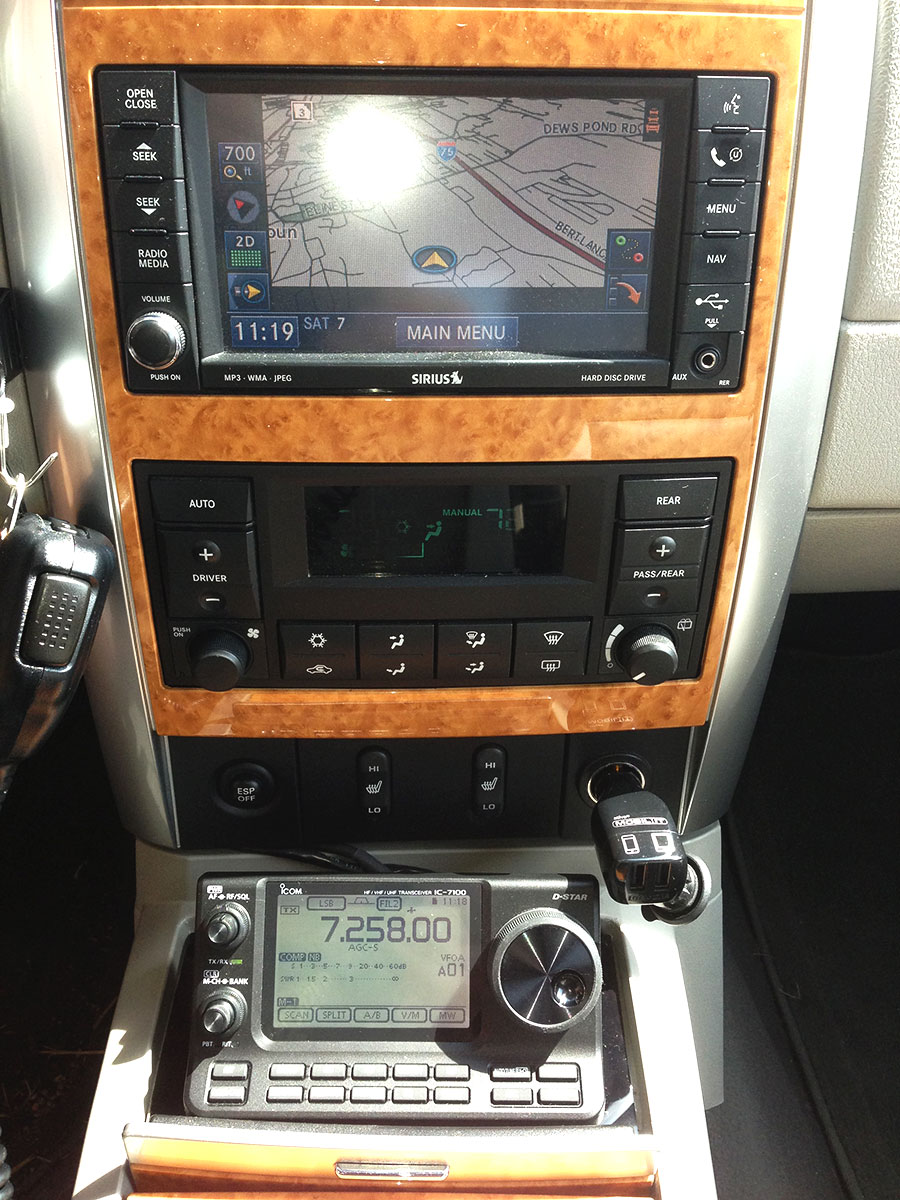

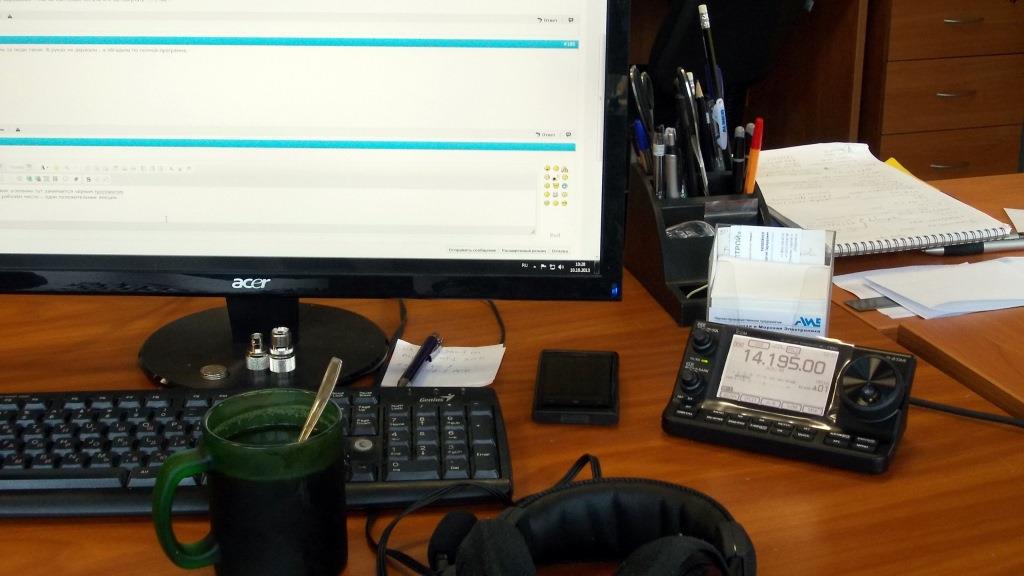

Во-первых, изначально трансивер позиционируется как мобильно-базовый. Т.е. с успехом трансивер может использоваться как в автомобилях, так и дома. Дизайнеры компании ICOM, потратили много времени, что бы гармонично вписать трансивер в интерьер не только современного радиошека, но и автомобиля. Нет, гармонично смотрится трансивер совсем не в Российской ладе «Калине», «Приоре» или «Волге», а в большом седане или джипе типа Toyota Land Cruiser. Между сиденьями или на парпризе у современных комфортабельных автомобилей свободного места много. И тут, оказалось, гораздо удобнее крепить не отстёгивающуюся панельку, а полноценную панель с наклонным экраном, до которого достаточно просто дотронуться. Такой концепт в духе современных сенсорных технологий управления.

Во-вторых, универсальные многодиапазонные трансиверы-комбайны из серии IC-706…7000 никогда фирмой ICOM не позиционировались на рынке, как основное радио на столе. Скорее, дополнительная обзорная радиостанция или радиостанция для выездов. В этом случае, конечно, удобнее держать на столе не всю тушку радиостанции, а только панель управления. Отстёгивающаяся панель моделей серии IC-706…7000 в плане базового крепления – крайне неудачное решение. Те, кто пробовал сделать отдельную панель на рабочем месте из этих радиостанций – поймут все проблемы и неудобства. А вот законченная панель управления – напротив, очень удобна и эргономично вписывается между большими трансиверами или прямо на них сверху.

В-третьих, основные технические характеристики универсальных многодиапазонных трансиверов оптимизированы скорее на мобильное использование, чем на работу с огромными базовыми антеннами. И тут всё идёт в разрез с Российской действительностью, где радиолюбитель готов продать последние штаны, но поставить на стол всего одну радиостанцию со средними параметрами, но возможностью работать на всех доступных диапазонах на одну «верёвку».

В-четвёртых, достаточно большое количество Российских радиолюбителей не может позволить себе полноценное рабочего места. Многие радиолюбители вынуждены ютиться в углу комнаты или на кухне, где на одном рабочем месте площадью меньше 1 кв.м находится и монитор, и компьютер, и вся радио-периферия, и нужно ещё уместить трансивер. Да, и горячим паяльником не обжечься…

В описанных выше вариантах, раздельный, полностью законченный конструктив передней панели получается просто вне конкуренции. Отдельная законченная передняя панель со встроенным динамиком эргономично впишется в любой, самый маленький радиошек.

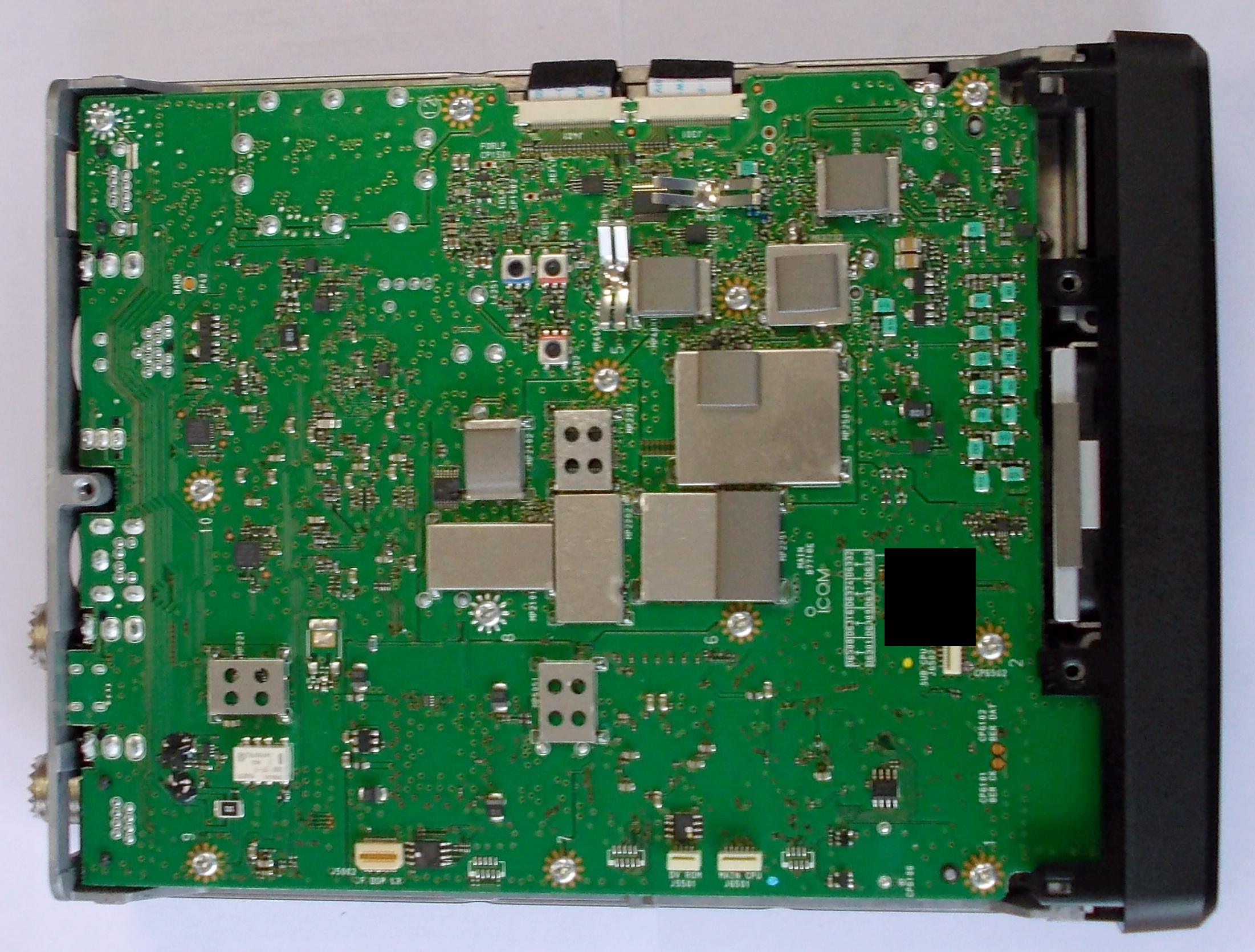

Вся основная аппаратная начинка трансивер расположена в отдельном блоке размерами 165мм х 235мм х 65мм (полный размер, с учётом высоты ножек и выступающих разъёмов).

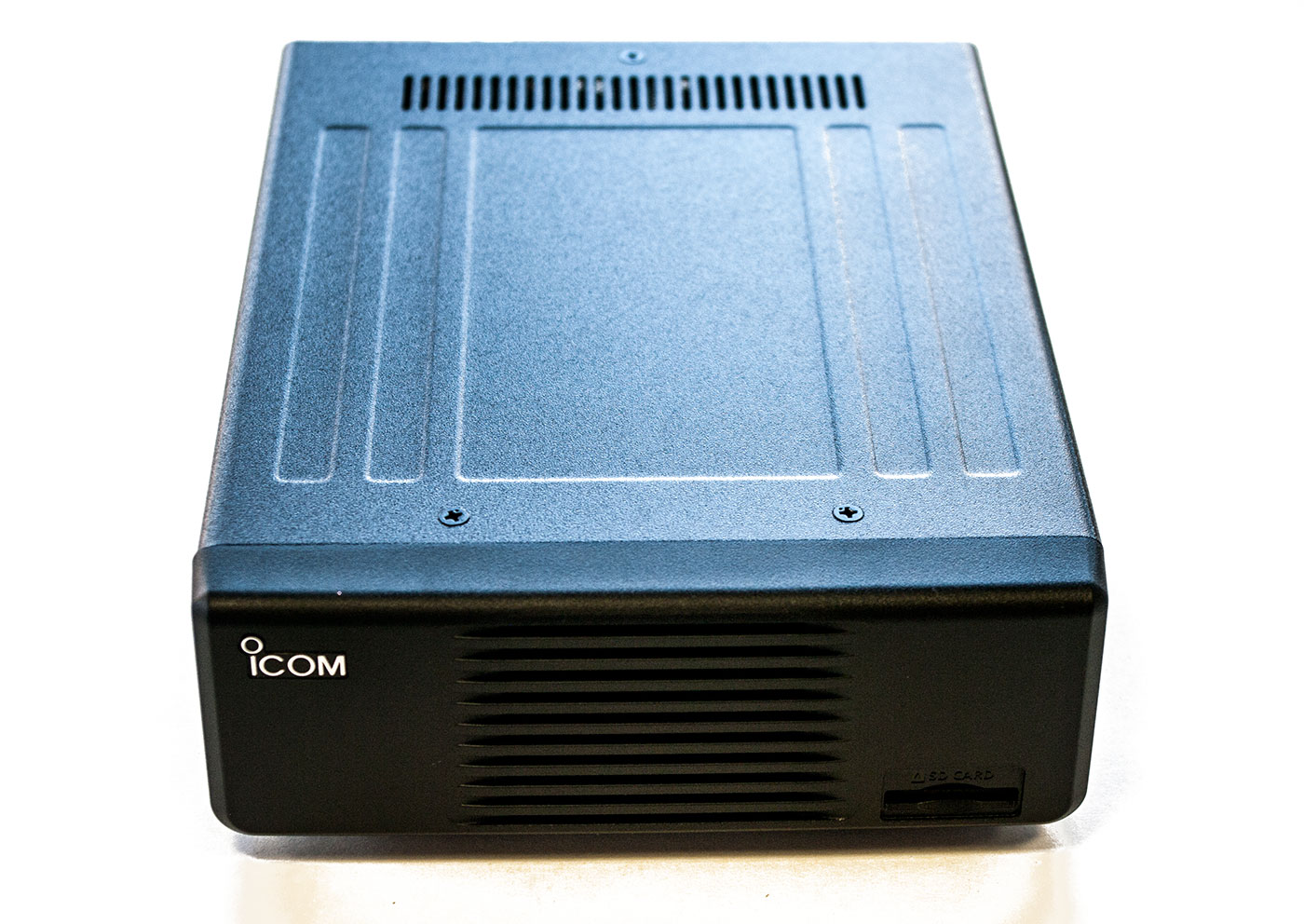

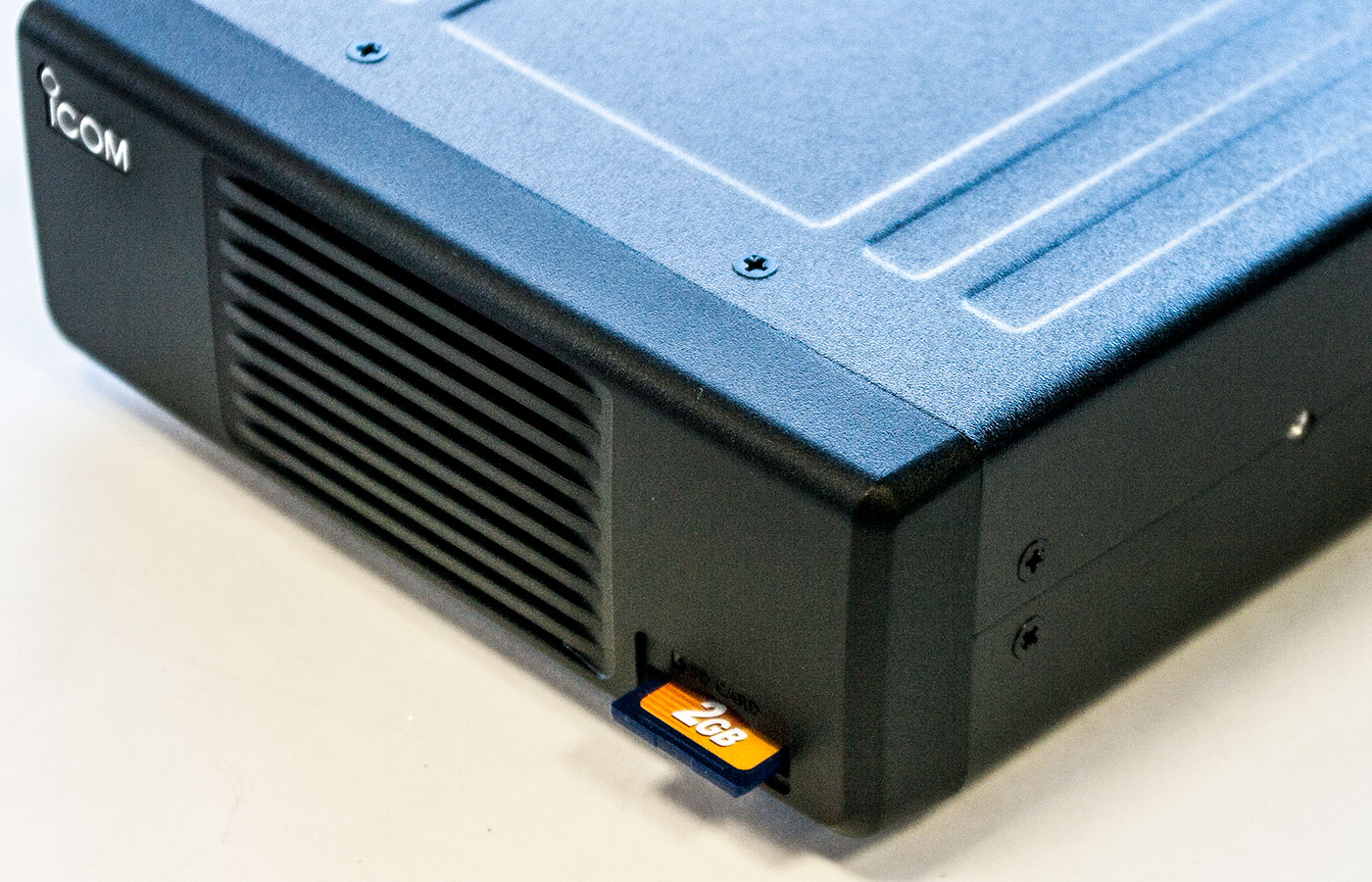

Передняя панель трансивера аккуратна и минималистична. Видна только решетка вентилятора и разъём под SD-карточку памяти.

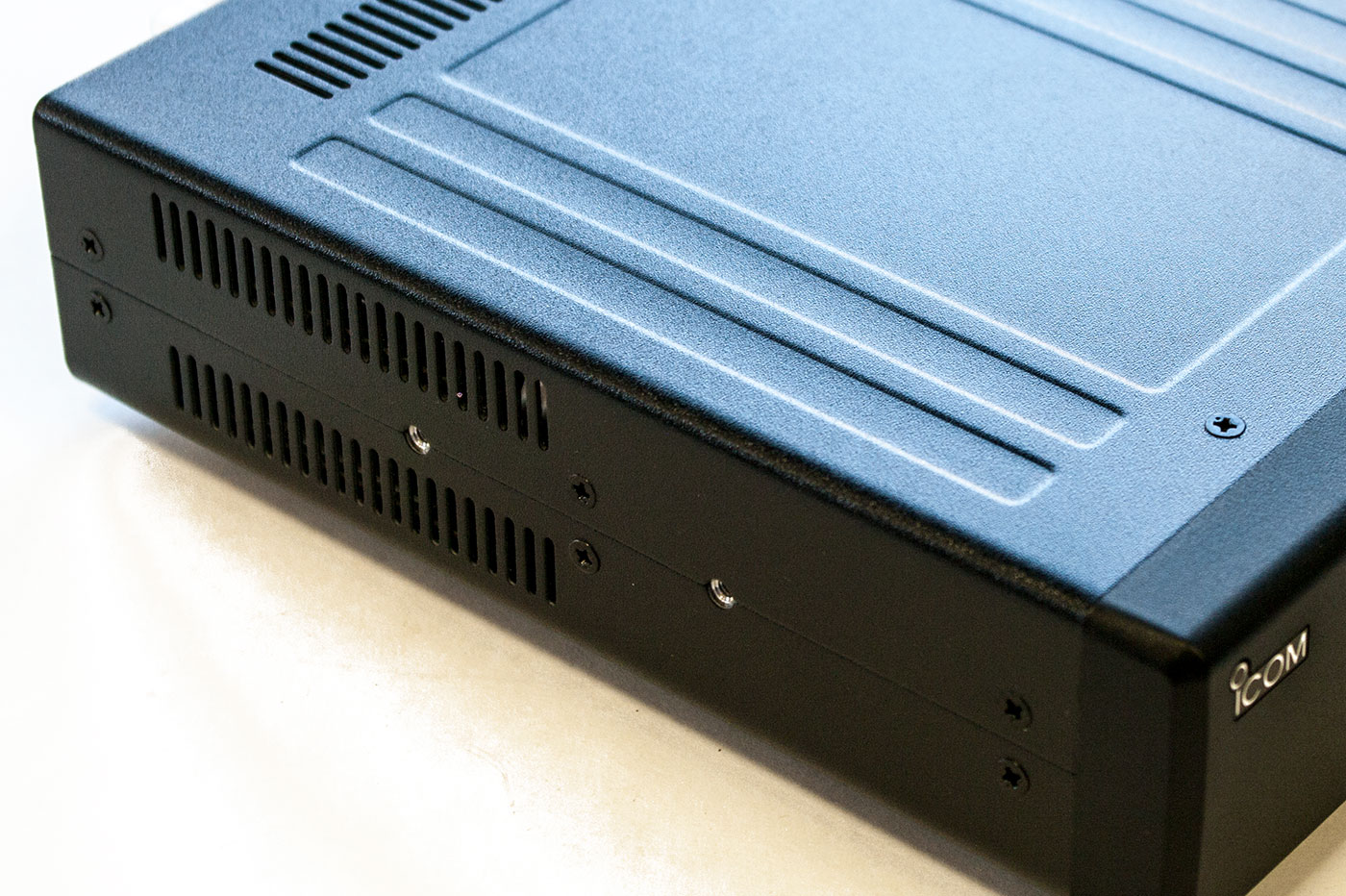

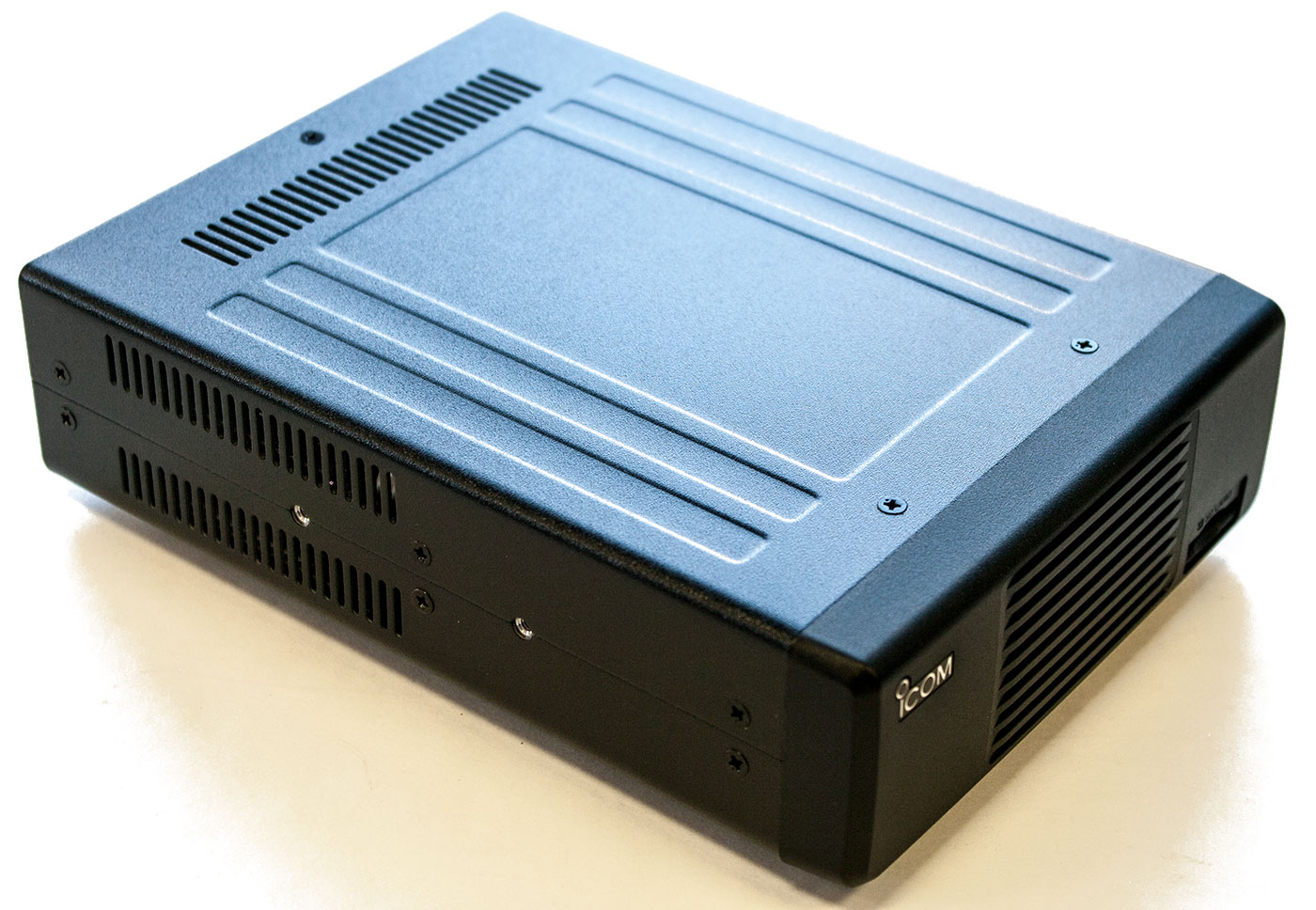

По бокам корпуса трансивера расположены решетки воздухозаборника и отверстия под крепежи скобы автомобильного крепления.

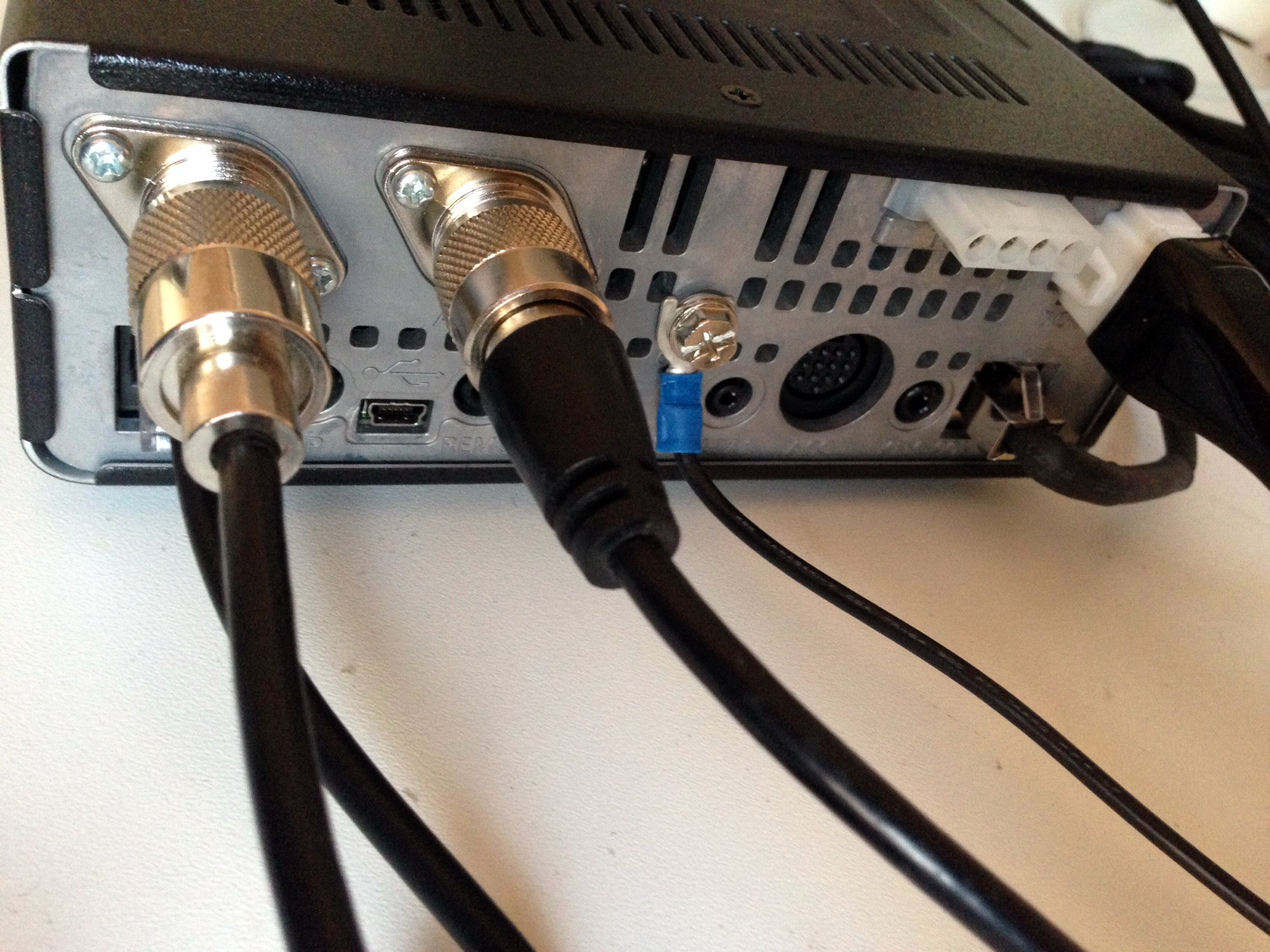

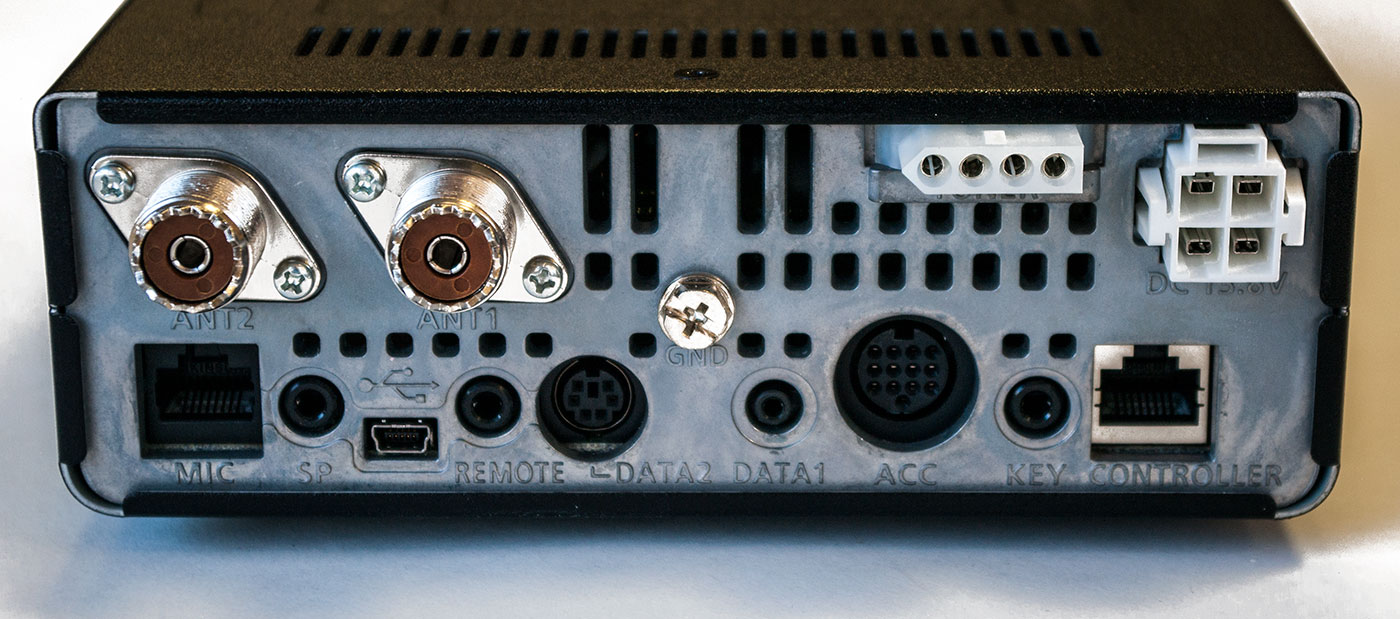

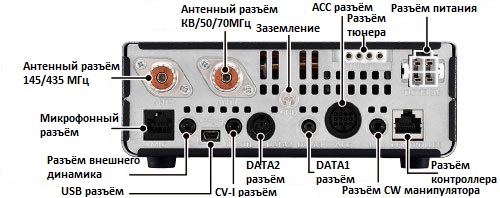

На заднюю панель трансивера выведено всё, что можно вывести из трансивера, но дизайн так продуман, что не создаётся впечатления хаоса, и доступ к каждому разъёму удобен и не мешает подсоединению соседнего разъёма.

  • Традиционно, тут расположена пара антенных разъёмов типа PL-259. Один на КВ-диапазон, другой на УКВ\ДЦВ – диапазон. С момента выхода трансивера IC-706 до сих пор возникает вопрос, почему компания ICOM применяет УКВ\ДЦВ разъём типа PL-259, а не N-типа, как это сделано в трансиверах Yaesu FT-857/897.
  • 8-пиновый разъём RJ-45 для подключения микрофона
  • 8-пиновый разъём RJ-45 для подключения шнура передней панели
  • Универсальный 13-пиновый разъём АСС для подключения внешней периферии
  • Универсальный 6-пиновый разъём DATA для подключения внешней периферии
  • Разъём Mini-USB для подключения трансивера к компьютеру
  • 3.5-мм разъём для подключения динамика
  • 3.5-мм разъём для подключения телеграфного ключа
  • 3.5-мм разъём REMOTE для подключения второго трансивера или для подключения трансивера к компьютеру по протоколу ICOM CI-V

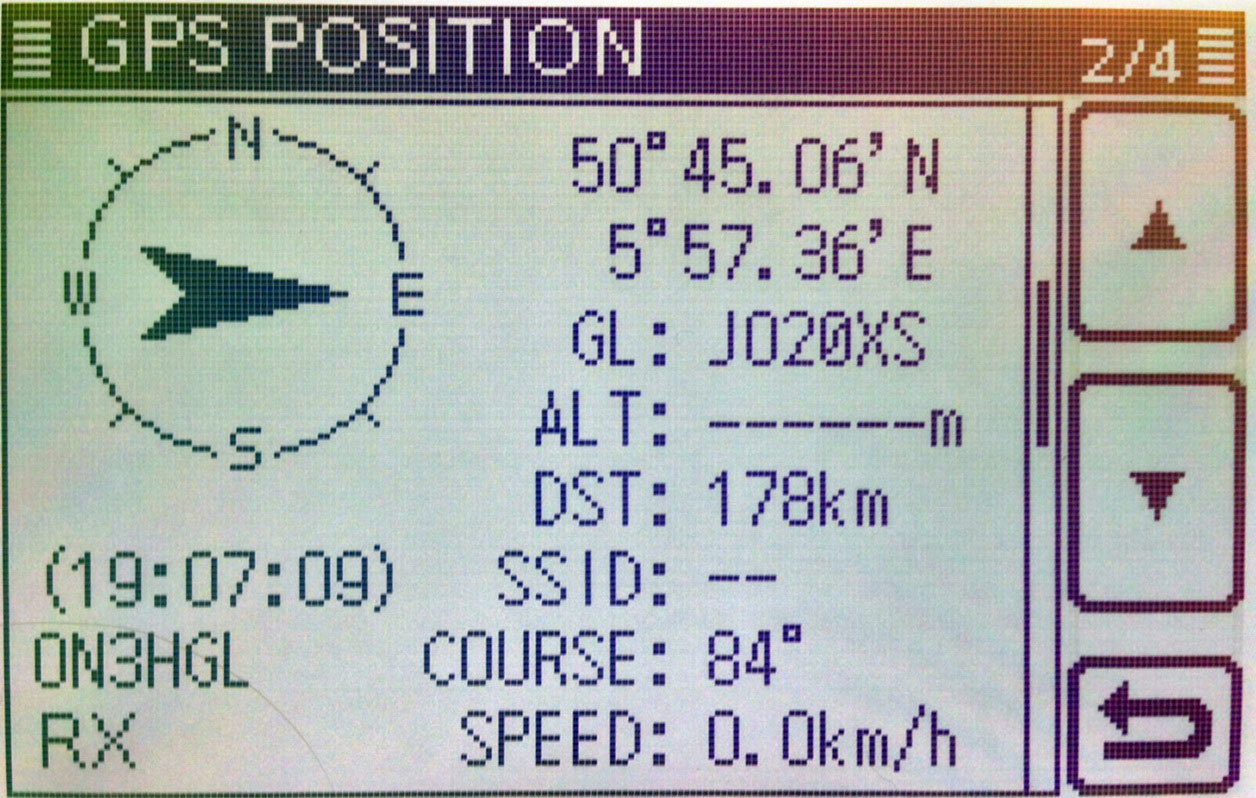

  • 2.5-мм разъём для подключения к трансиверу GPS-приёмника или подключения трансивера к компьютера для передачи данных в режиме DV.
  • 4-пиновый фирменный разъём ICOM для подключения автоматического тюнера
  • 4-пиновый стандартный разъём для подключения разъёма питания

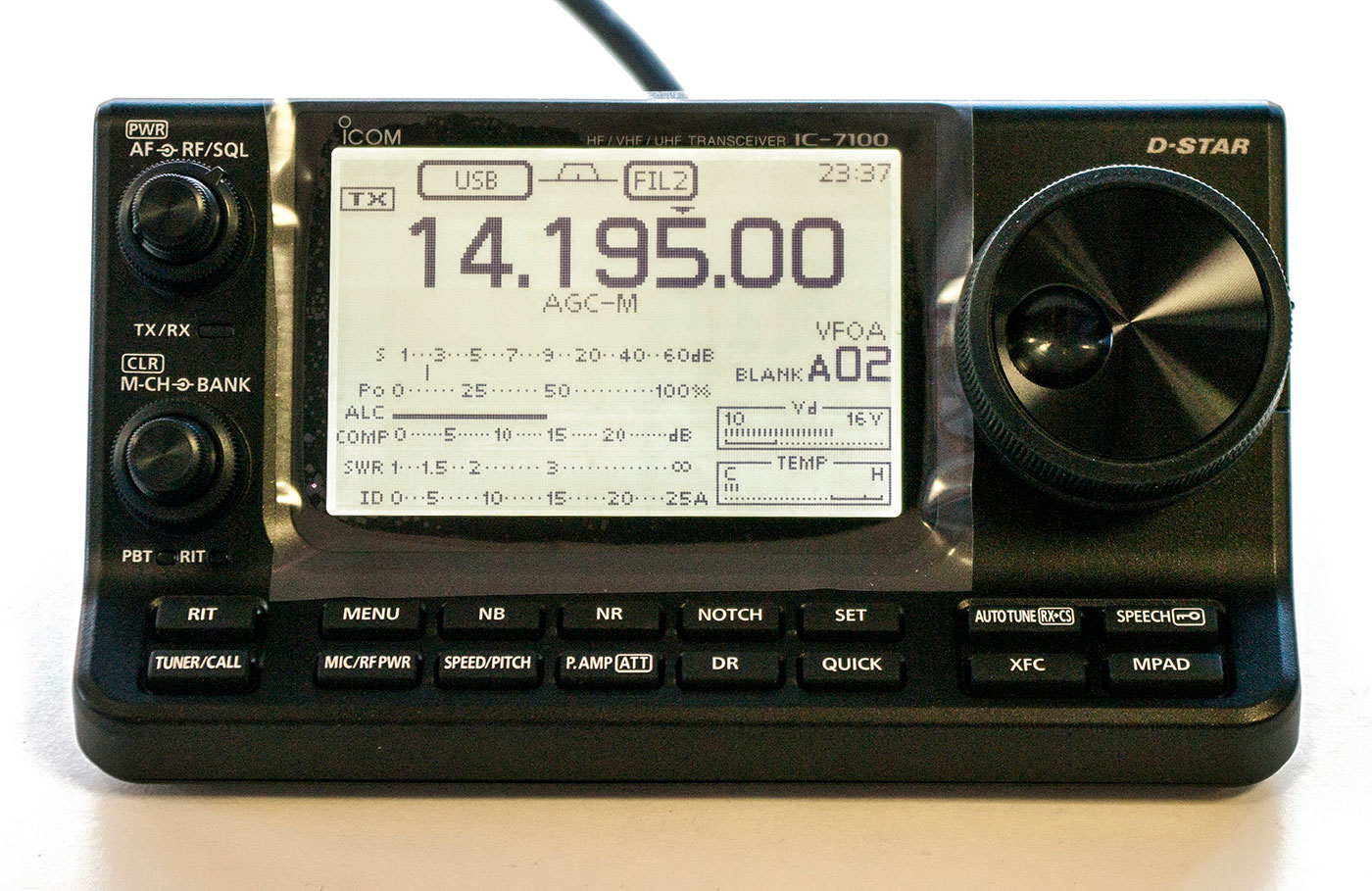

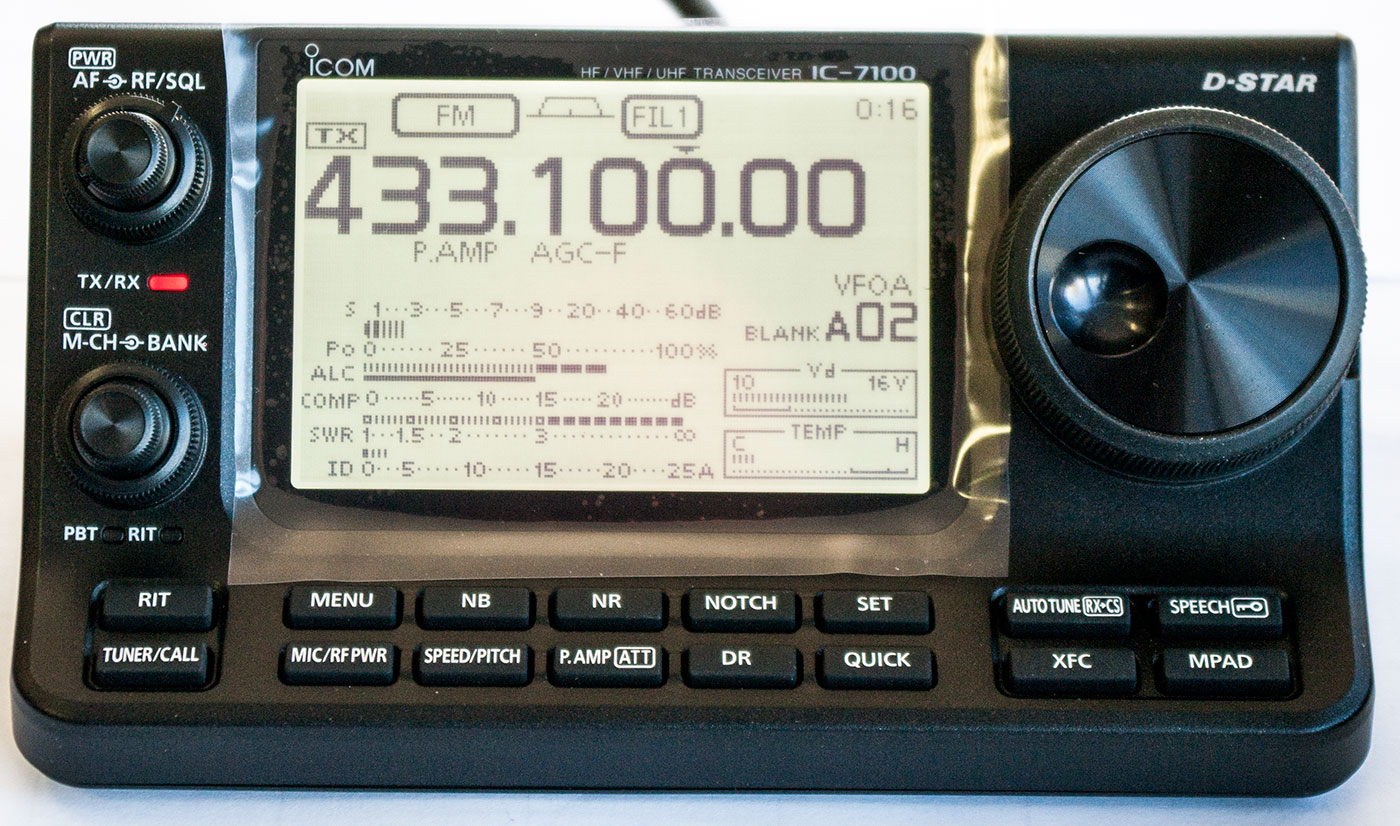

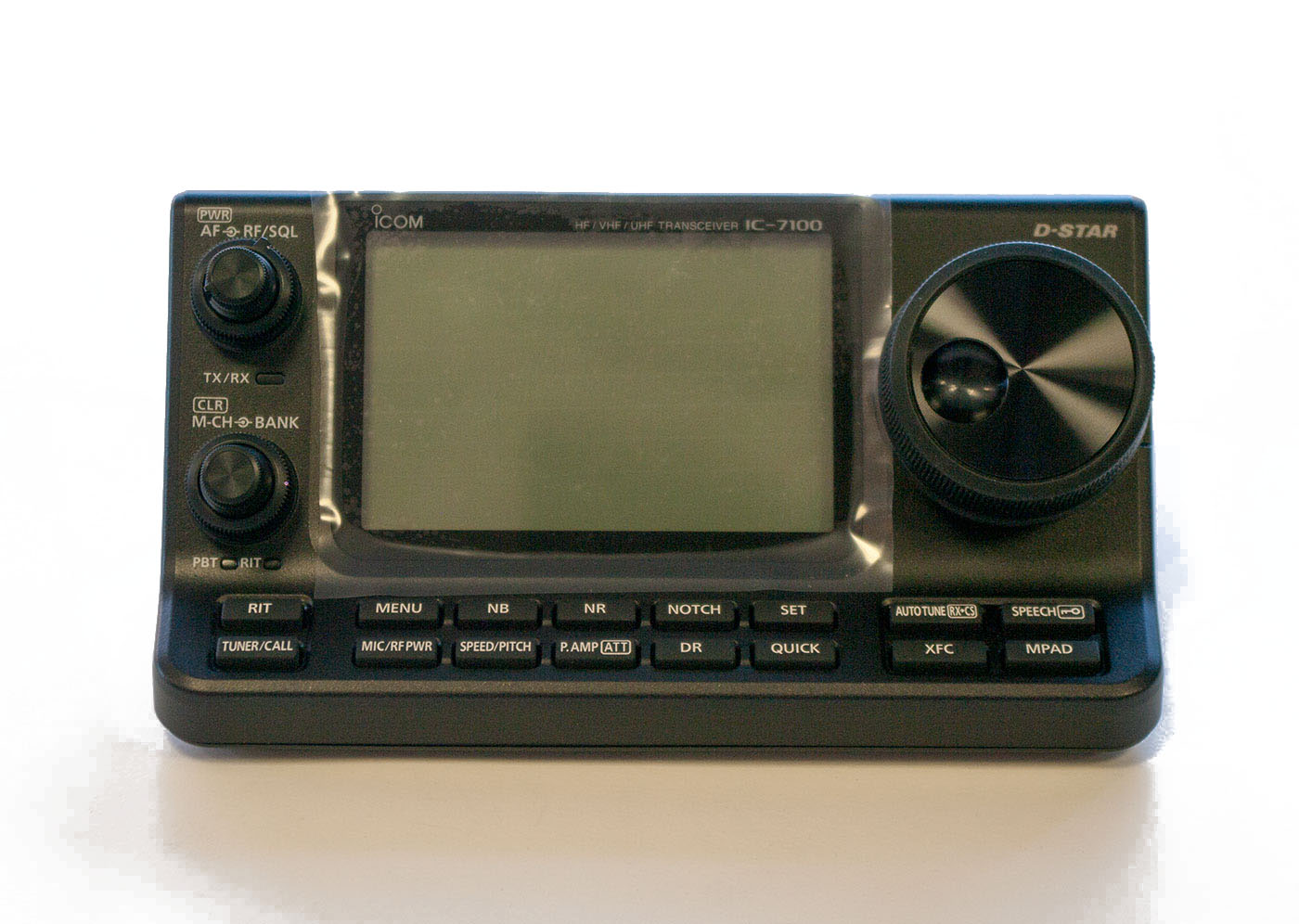

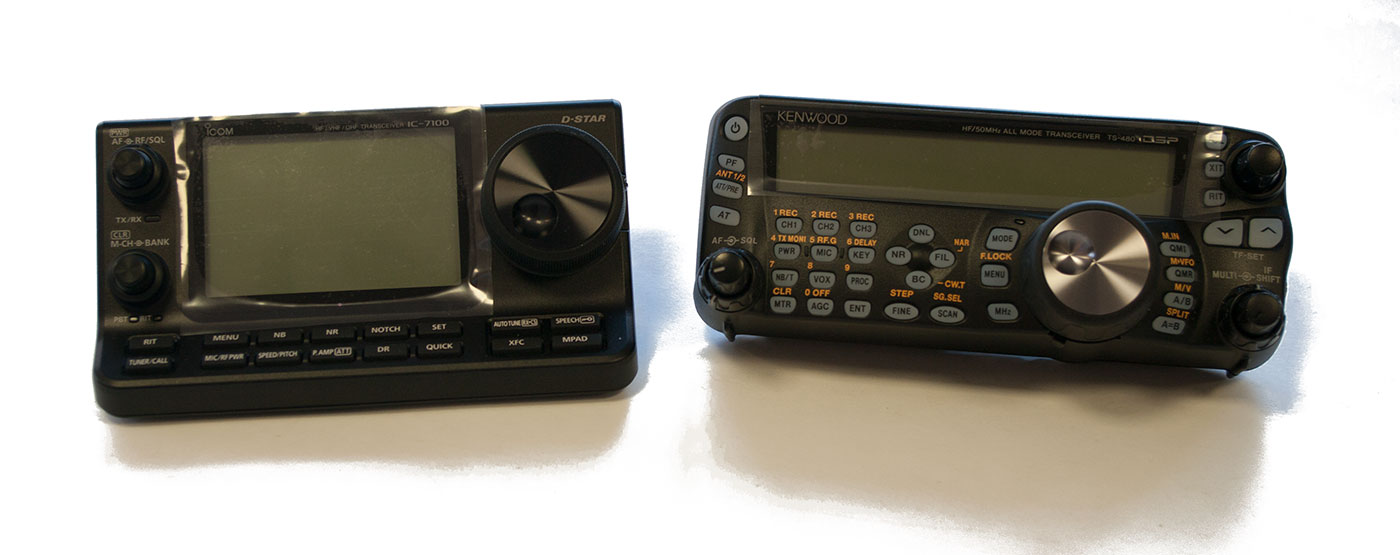

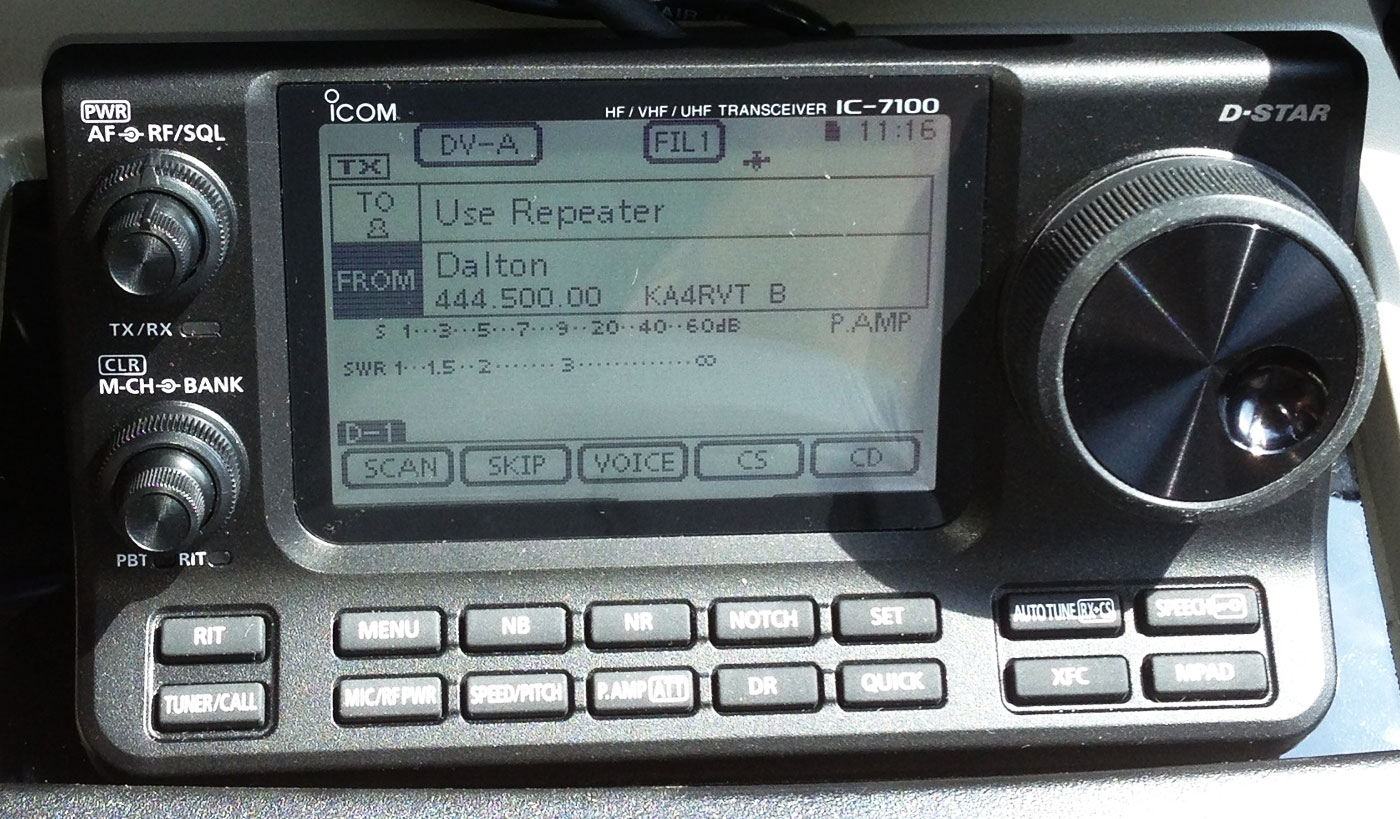

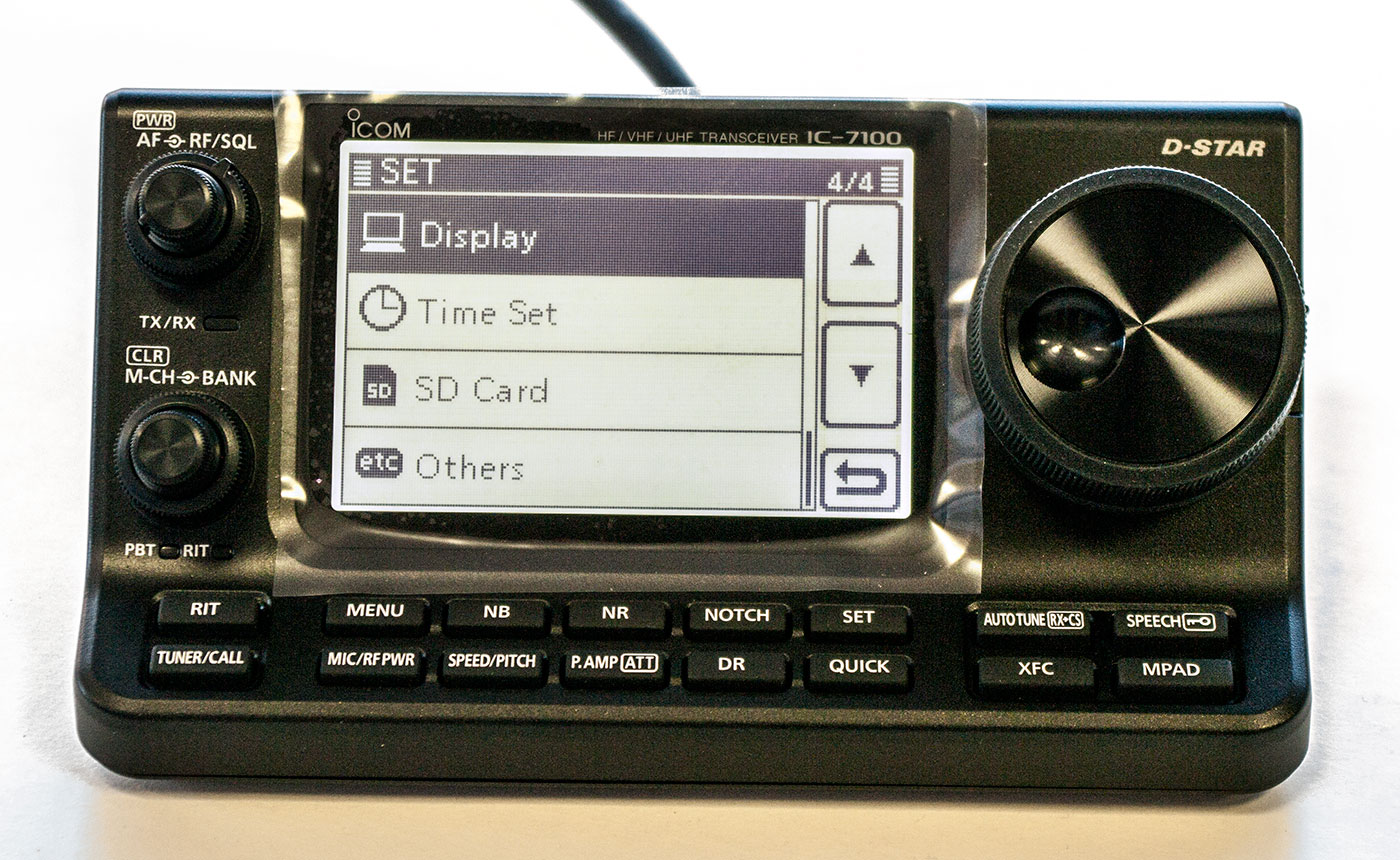

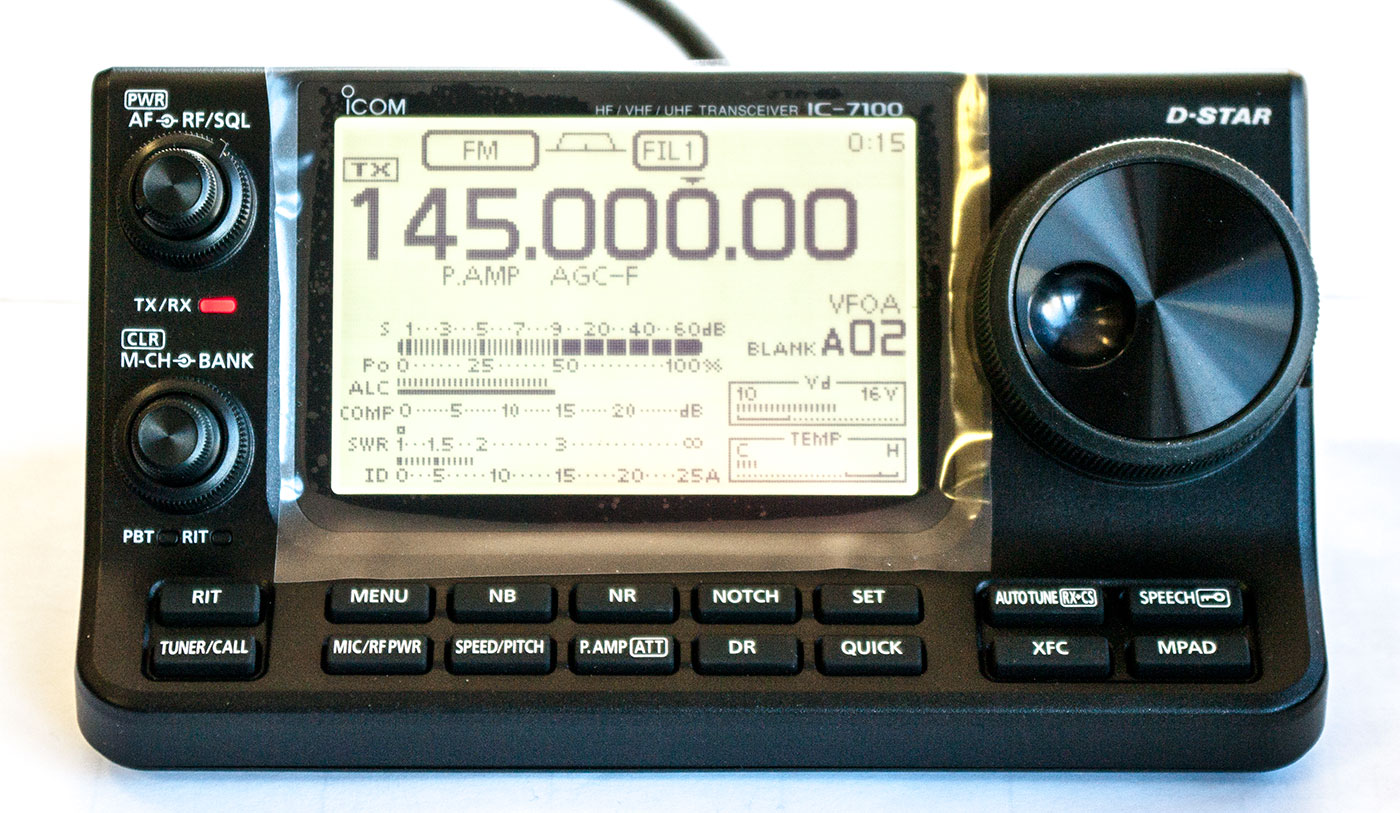

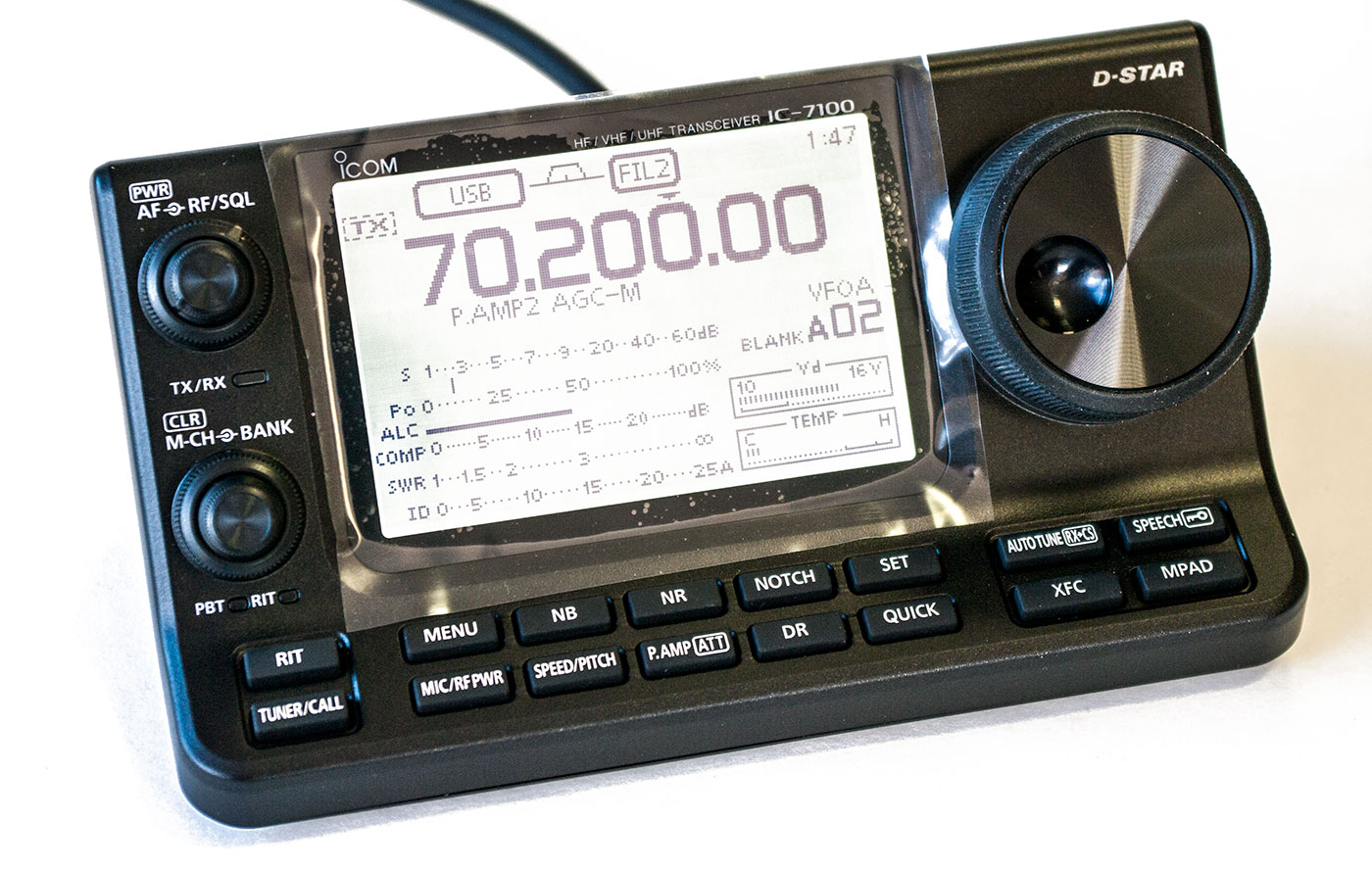

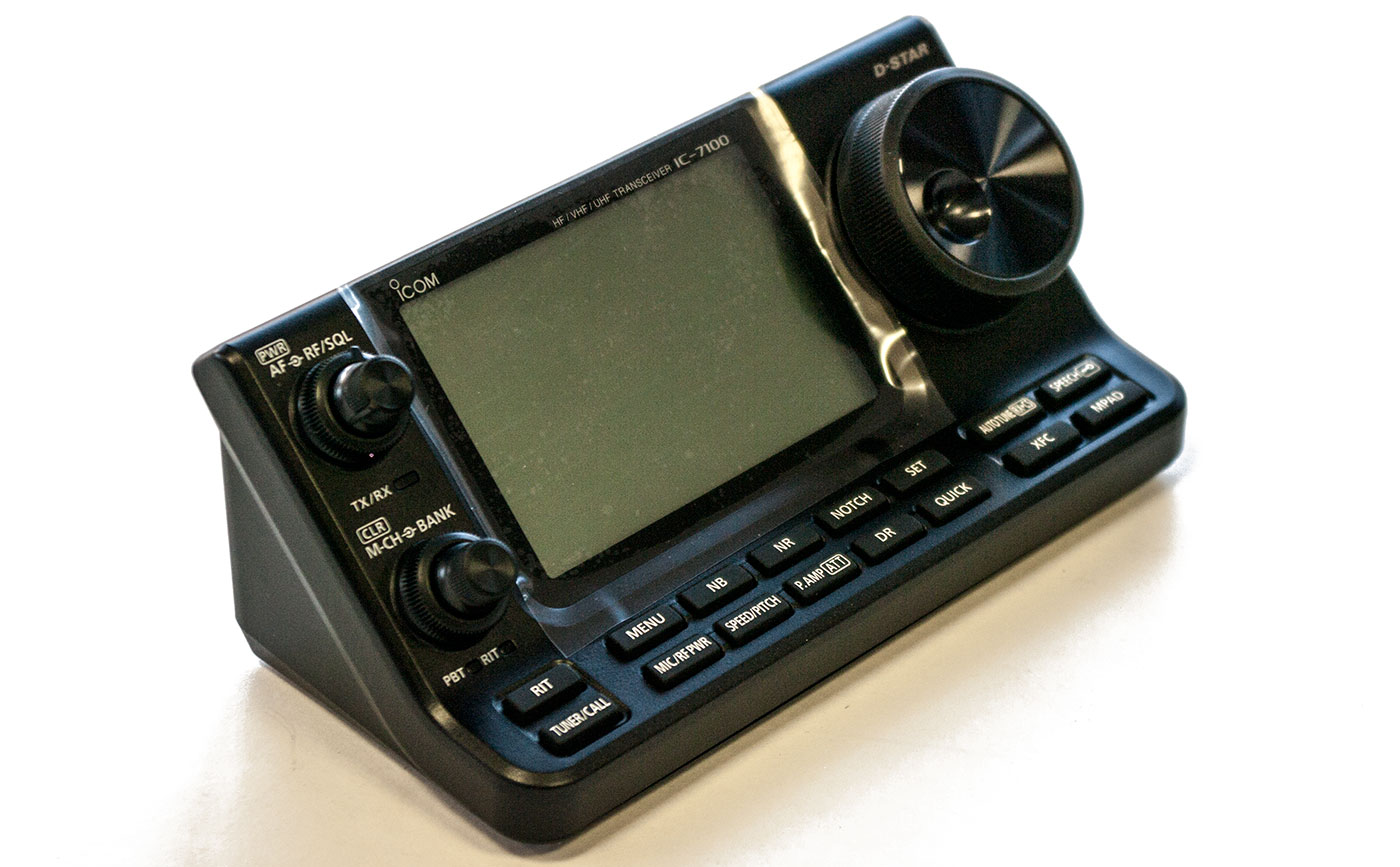

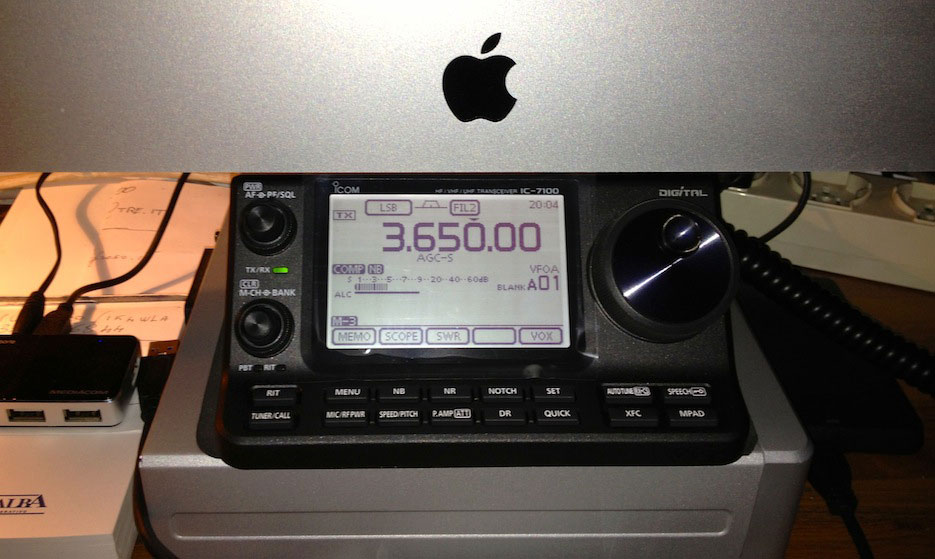

Выносная передняя панель – главный претендент этого года на звание «гвоздь программы» и приз «неоднозначных зрительских симпатий». И это связано не столько с сенсорным экраном управления, сколько с полностью законченной конструкцией и её формой. С первого взгляда панель очень напоминает по форме старинную рацию или приёмник-сканнер фирмы Uniden, Cobra или Radioshack.

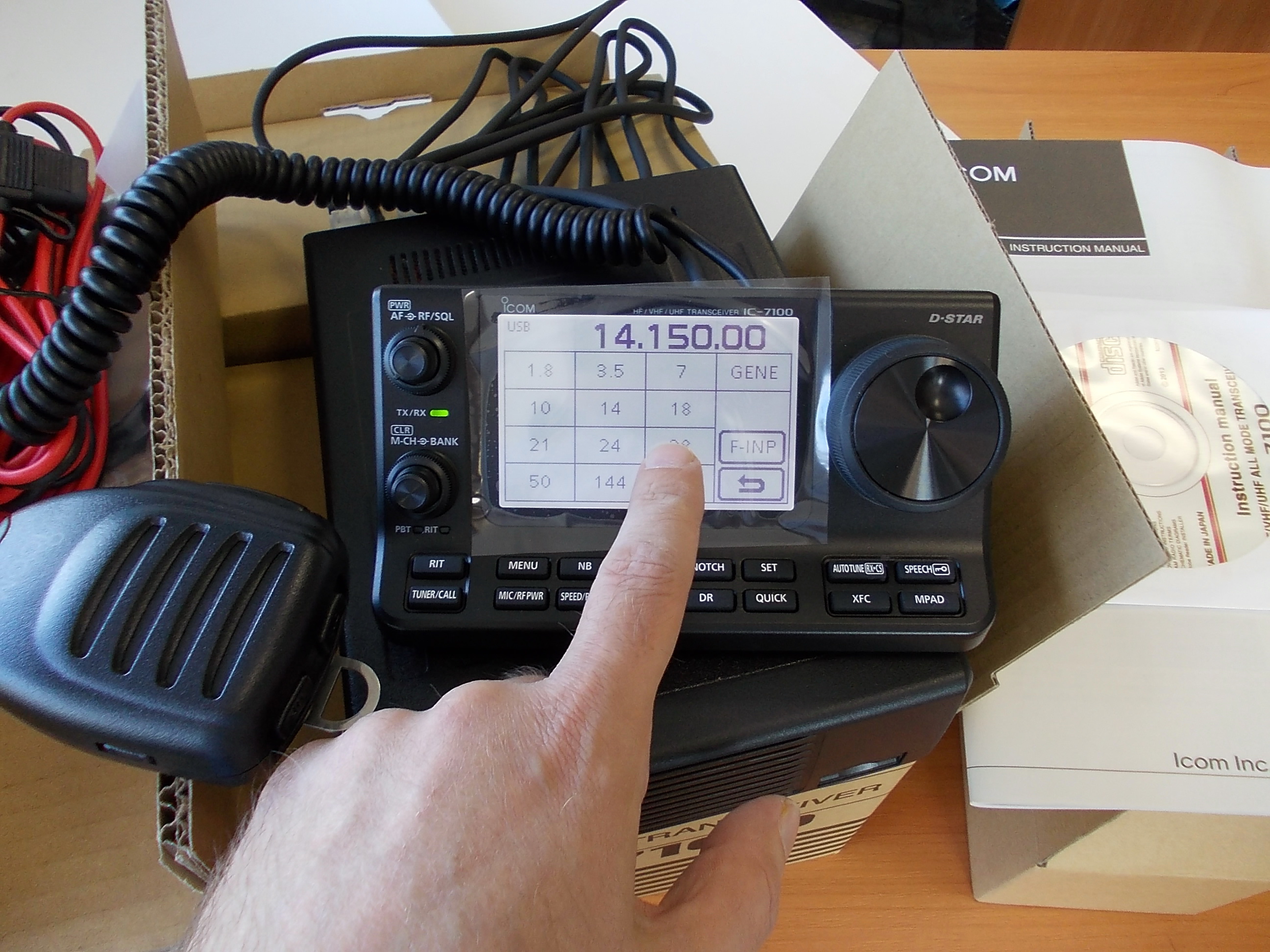

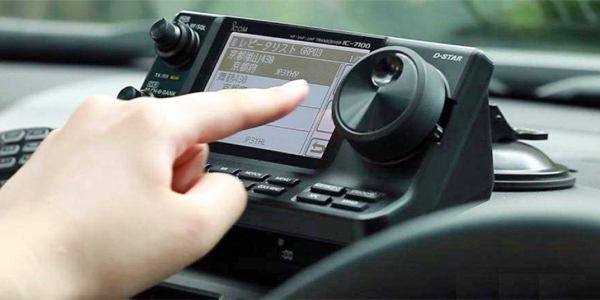

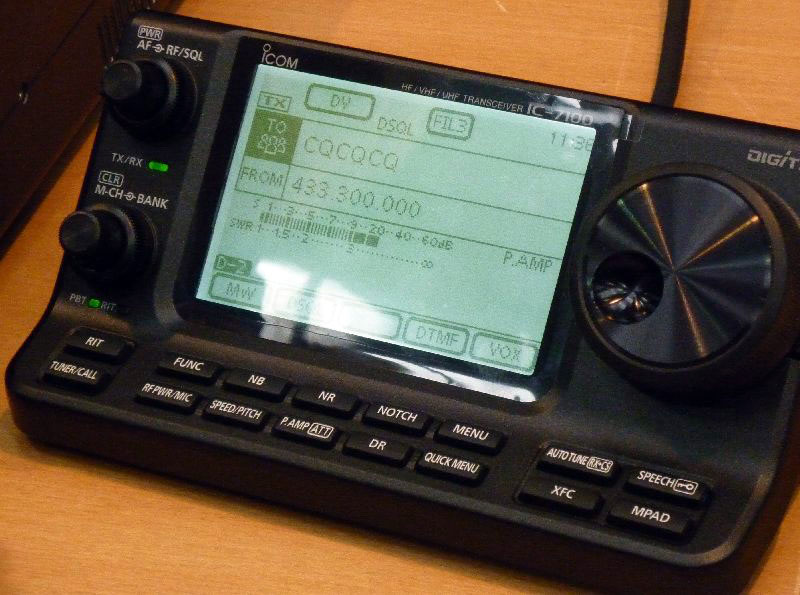

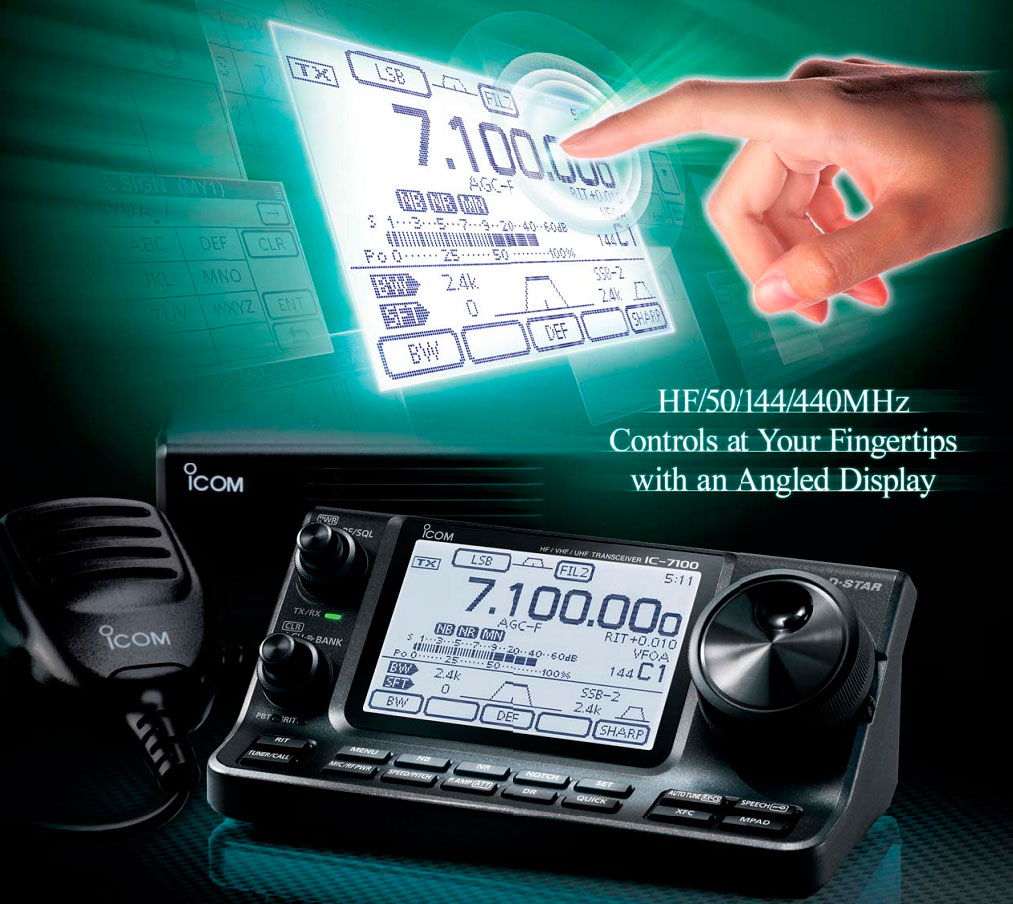

Доступ к основным функция трансивера и набор частоты, выбор рабочего диапазона осуществляется посредствам прикосновению к сенсорному экрану трансивера. Компания ICOM позиционирует новую структуру управления как «SMART-MENU», в которой доступ к нужным функциям осуществляется с одного-двух нажатий, а обозначение и предназначение функции интуитивно понятно.

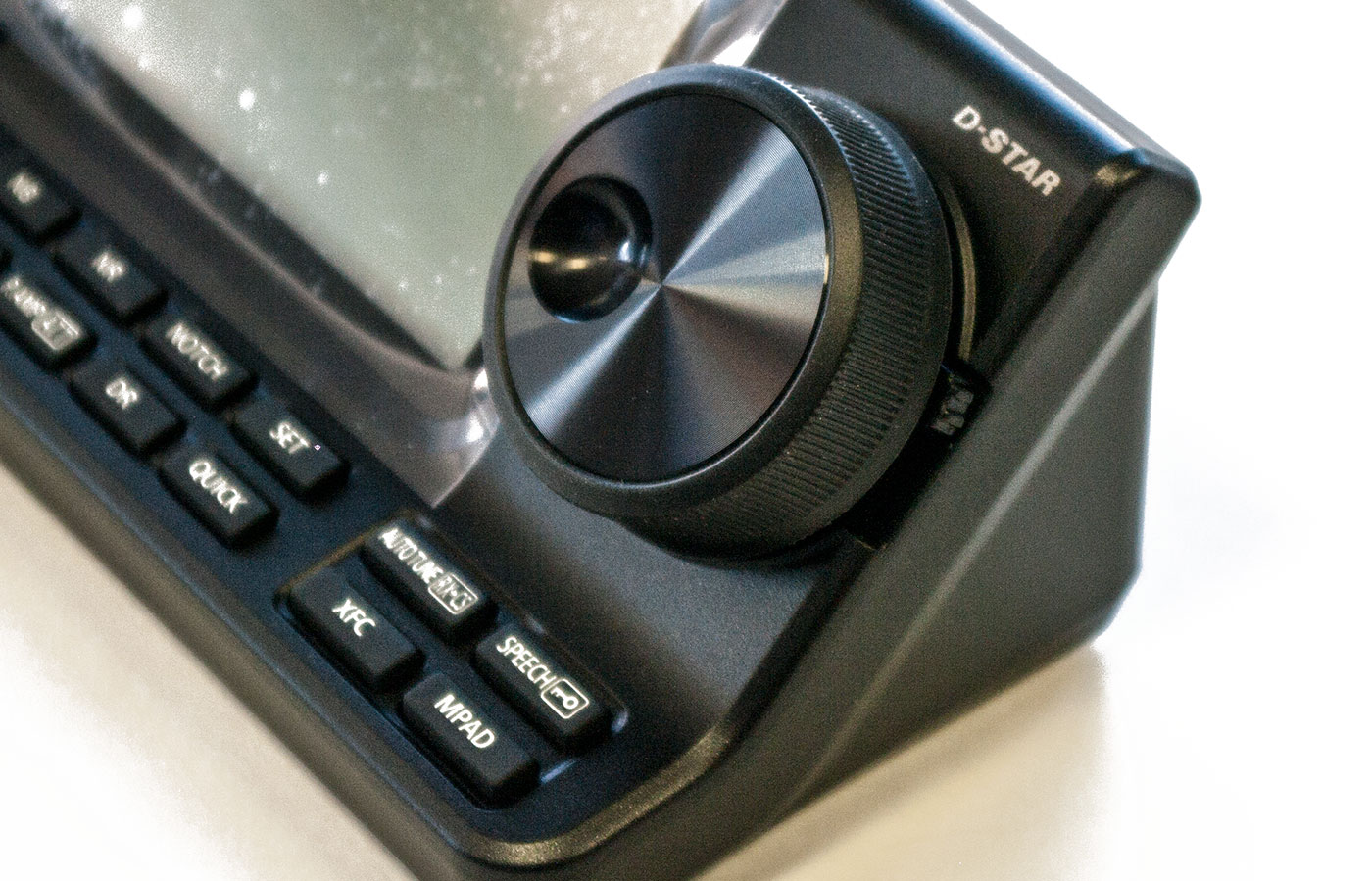

Валкодер расположен, как всегда, справа. Обрамлён он удобной резиновой вставкой и регулятором жесткости вращения. Регулятор не такой как делалось на серии трансиверов IC-706…7000 – с положением «затянуто-отпущено», а имеет 3 положения – «трещотка\затянуто\отпущено». В положении «трещотка» удобно переключать каналы или шагать по 5\25кГц на частотах Си-Би участка или УКВ\ДЦВ-диапазонов. Люфта оси при вращении не замечено.

Слева расположены пара сдвоенных ручек. Верхняя пара – это громкость\шумоподавитель\регулятор ВЧ-усиления. Нижняя пара – переключатель-трещотка каналов\банков\расстройка\полосы фильтра. Кнопка включения питания совмещена с ручкой громкости. Кнопка очистки (CLR) с ручкой переключения каналов.

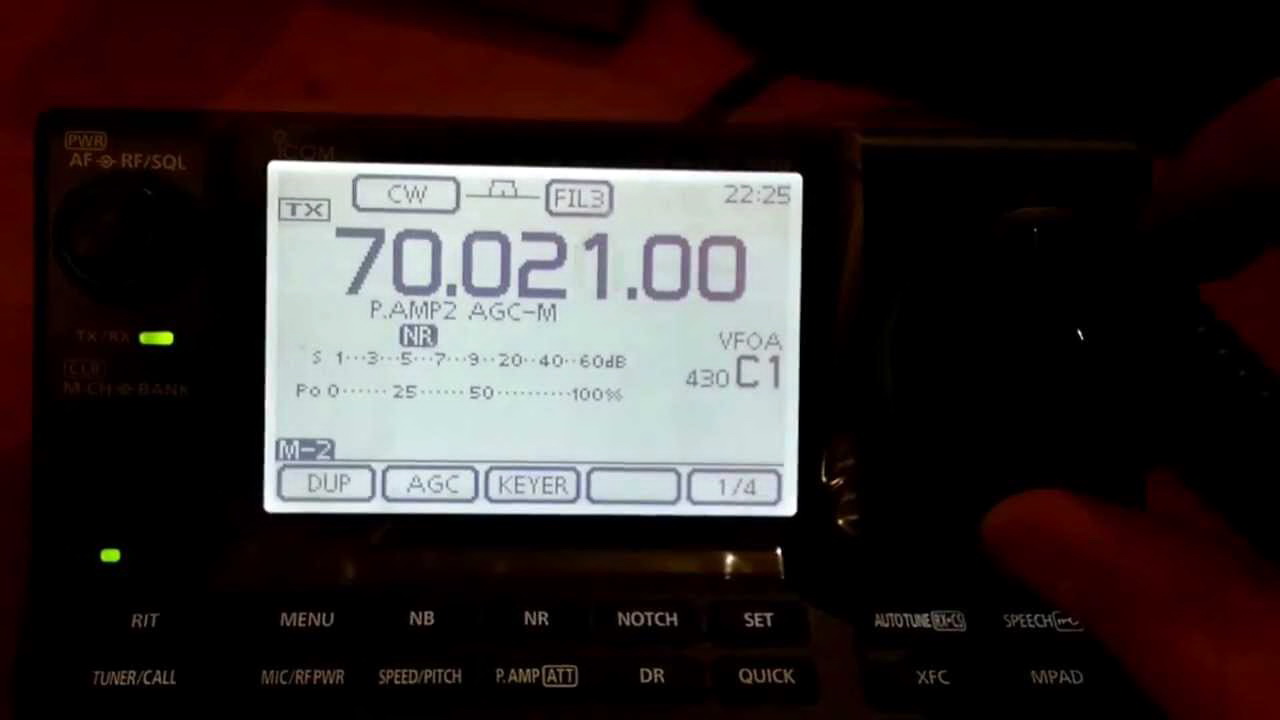

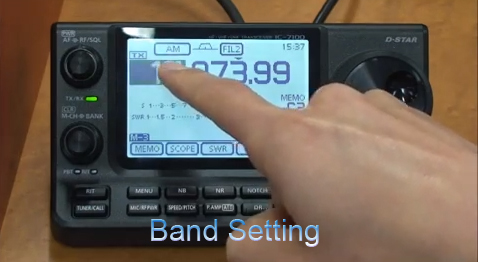

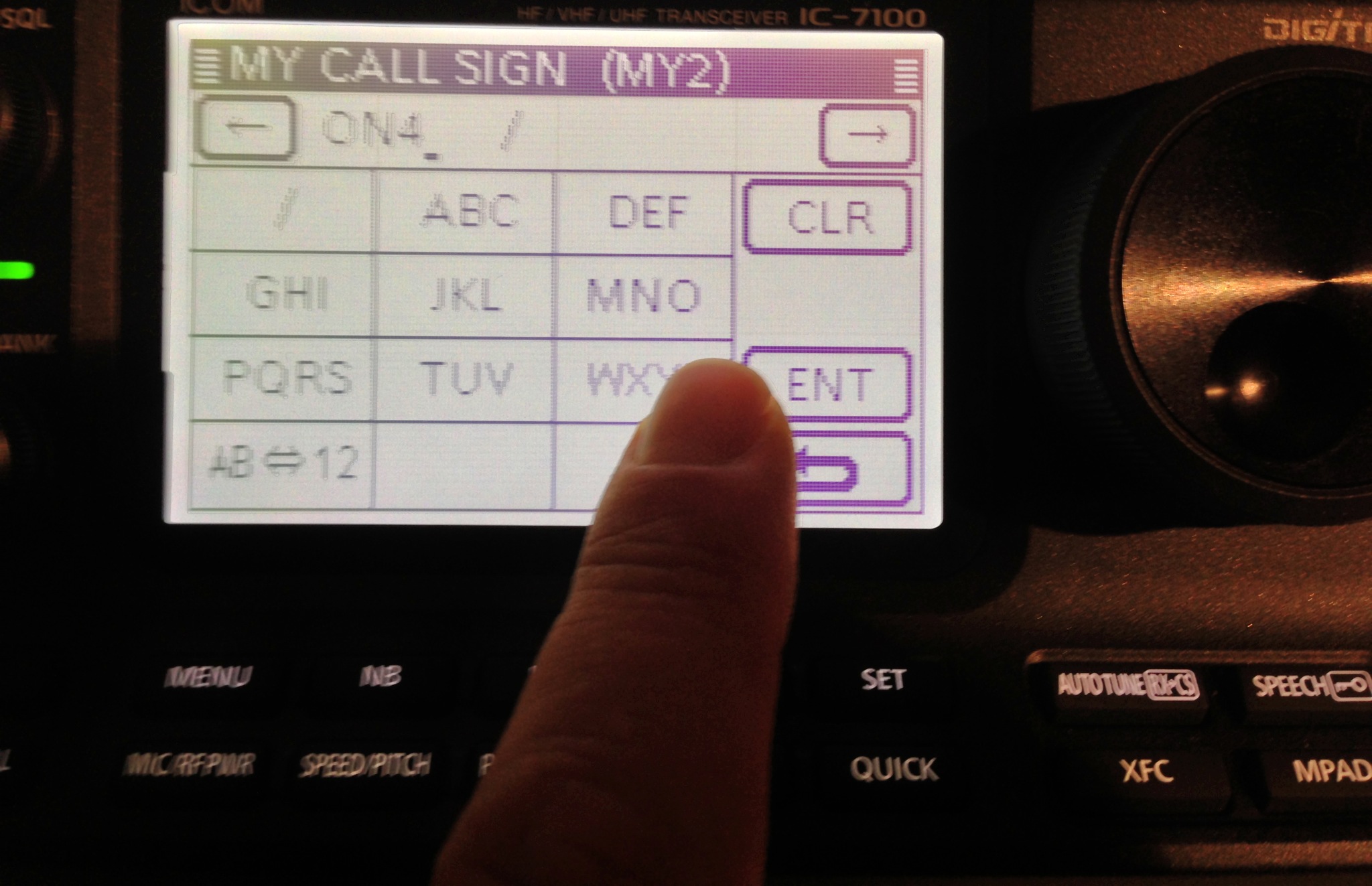

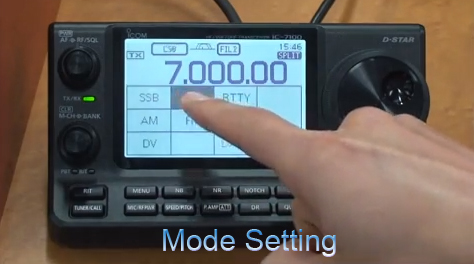

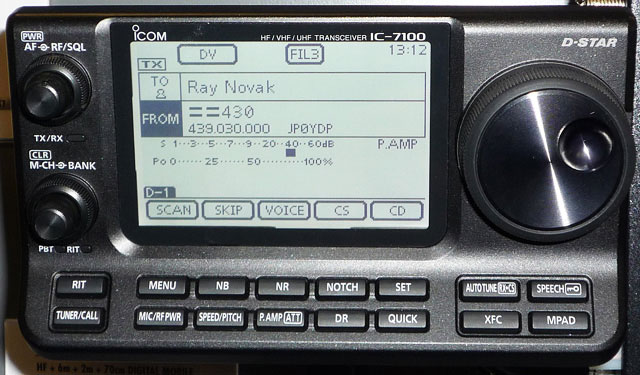

Совместно с сенсорным экраном расположены основные органы управления под углом 45 град. что делает удобным доступ к ним и великолепный обзор LCD экрана при расположении передней панели, например, под экраном монитора.

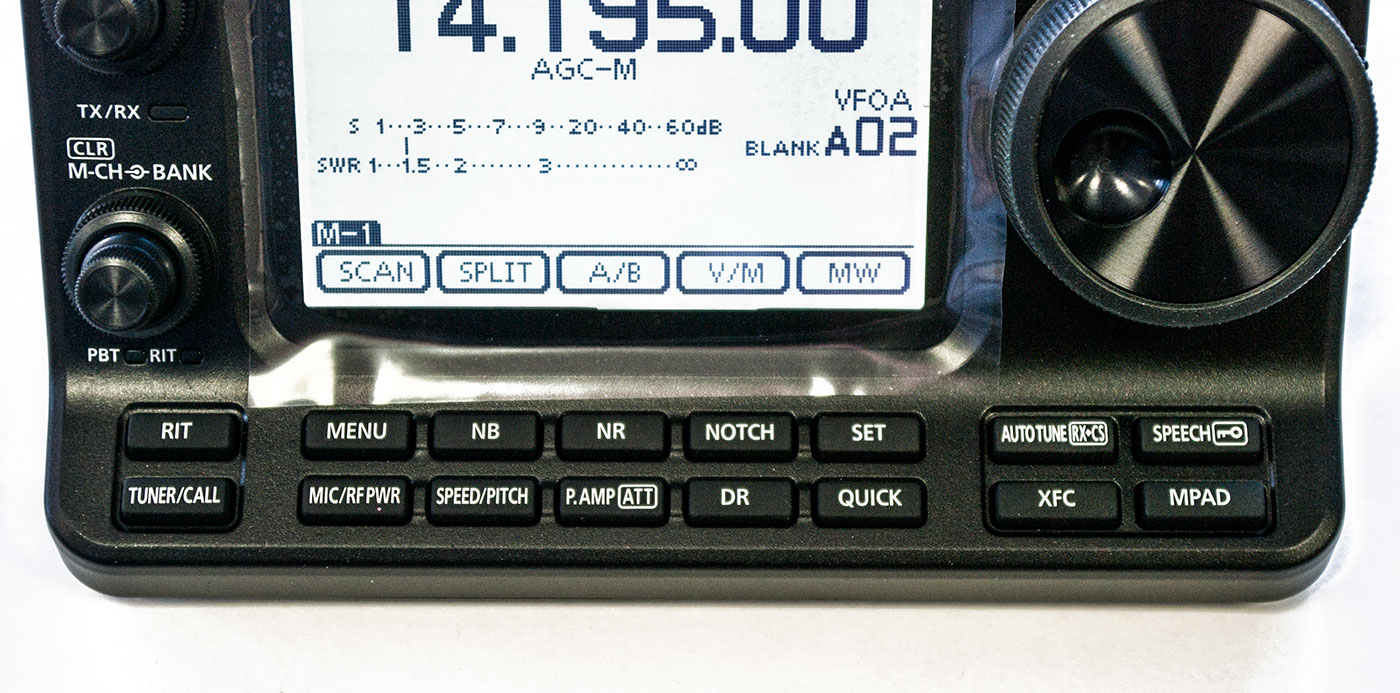

Кнопки оперативного управления расположены ниже экрана и валкодера по всей длине корпуса горизонтально. Это кнопки вызова основных настроек, работа с ключом, кнопки включения аттенюатора, расстройки, предусилителя, функциям шумопонижения и подавления «тональника». Кстати, наконец кнопку регулировку выходной мощности\микрофона вынесли на переднюю панель тоже. Теперь намного удобнее регулировать уровни микрофона и выходную мощность. В предыдущих моделях трансиверов и в трансиверах подобного класса от Yaesu, для этого необходимо было лазить глубоко в меню.

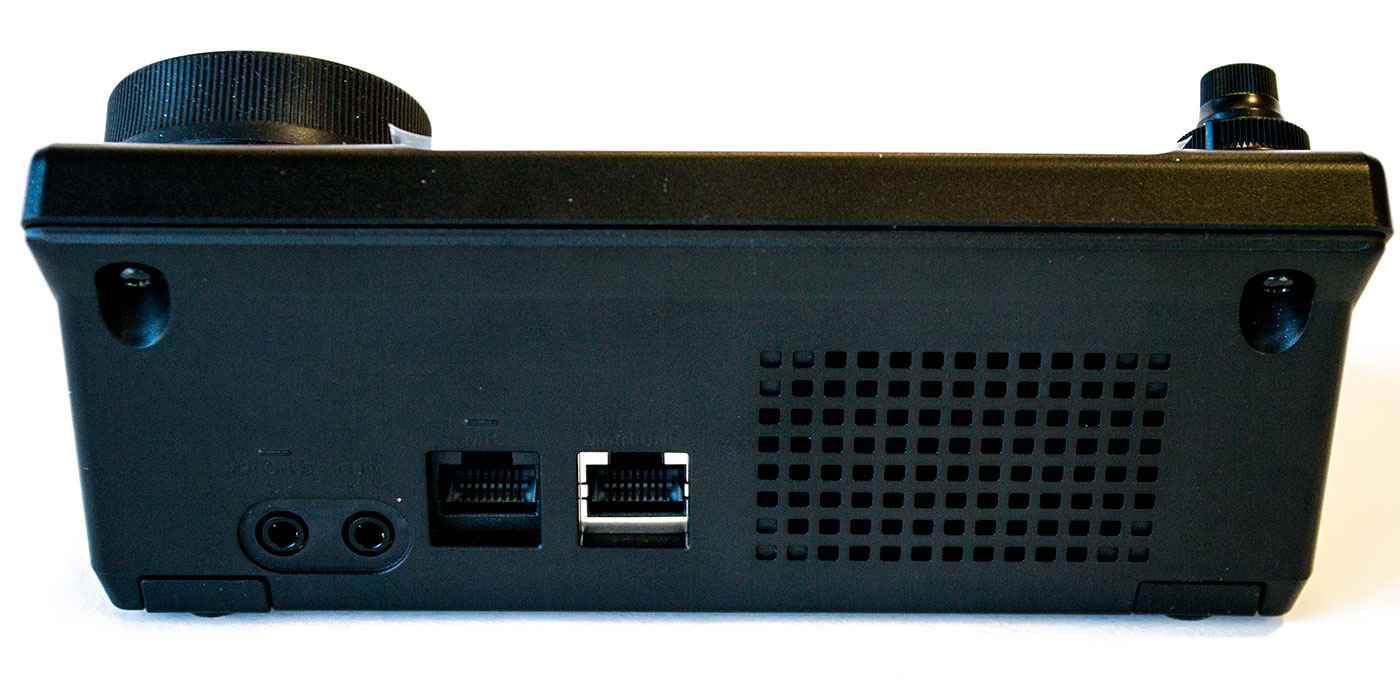

На задней панели выносного блока управления расположены решетка динамика, 8-пиновый разъём RJ-45 для подключения микрофона, 8-пиновый разъём RJ-45 для подключения шнура передней панели, 3.5-мм разъём для подключения выносного динамика или наушников, 3.5-мм разъём для подключения телеграфного ключа.

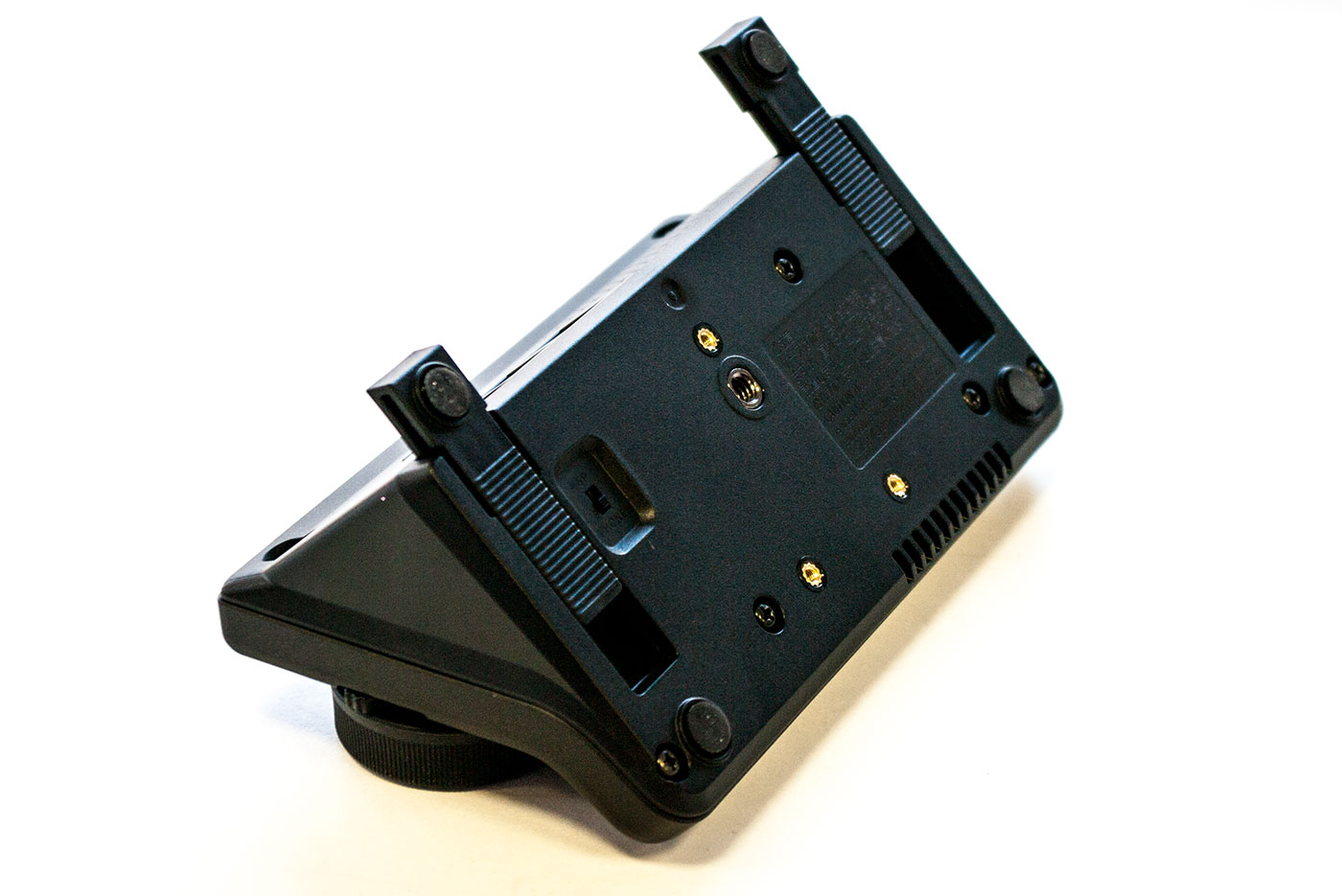

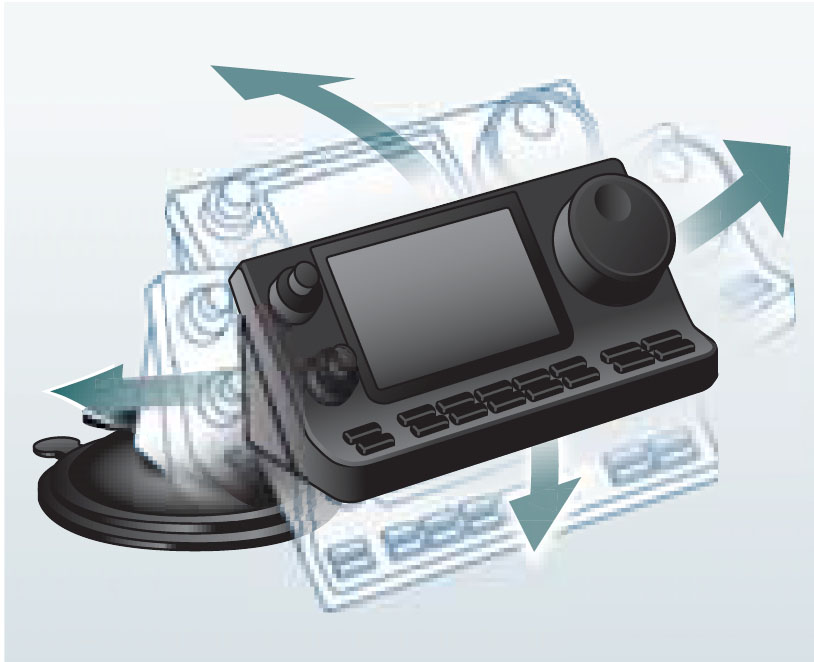

На нижней части панели выносного блока управления расположены элементы крепления кронштейна, переключатель назначения аудио разъёма на задней панели «динамик\наушники», регулируемая в глубину база опоры панели.

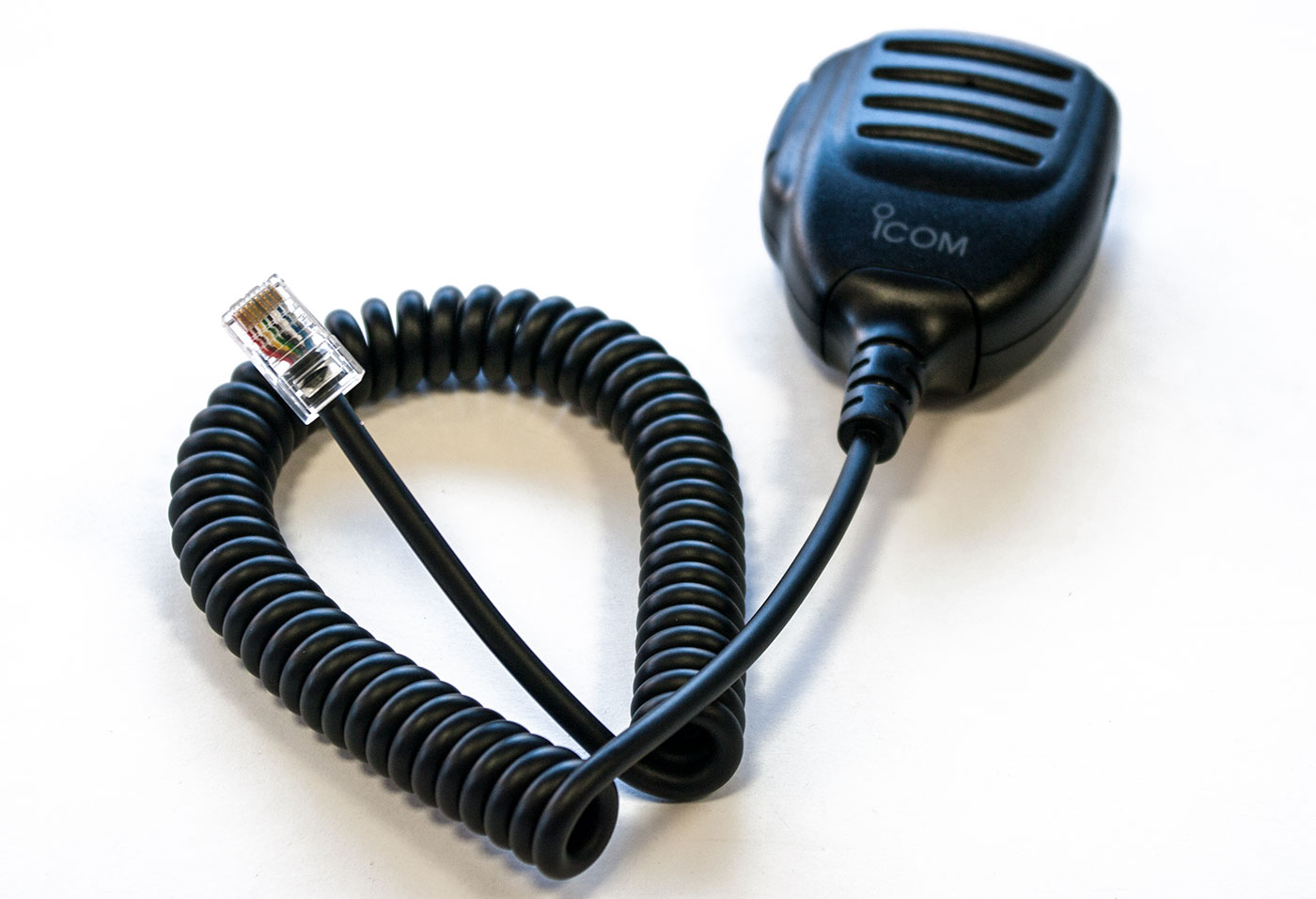

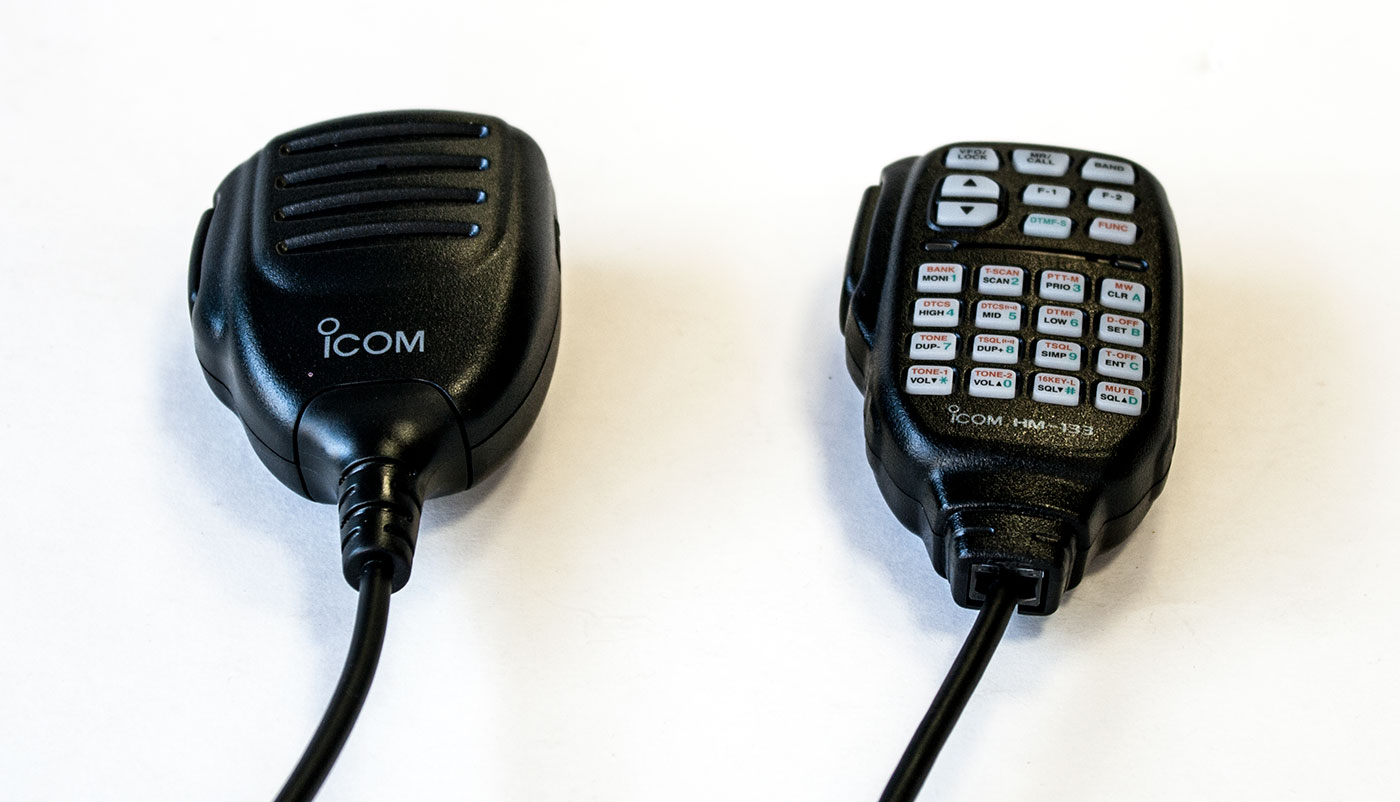

Тангента… это тот единственный случай, когда компания ICOM, сэкономив на малом, «прокололась». Комплектная тангента HM-198 конечно работает исправно, но это самая простая тангента с электретным микрофоном без единой дополнительной функции. Комплектация предыдущего трансивера IC-7000 микрофоном НМ-133 была куда более приятна. С одной тангенты было возможно практически полное управление трансивером. Но, расстраиваться не стоит, дополнительный микрофон HM-151 всегда можно заказать как опцию, а для базового варианта использования лучше будет докупить настольный высококачественный микрофон типа SM-50 или SM-30

Позиционирование на рынке

Судя по новому форм-фактору, трансивер IC-7100 позиционируется не только как мобильный, но и как универсальный домашний аппарат среднего класса. Полностью законченная выносная передняя панель трансивера, без возможности жесткой стыковки с основным корпусом трансивера даёт множество возможностей размещения трансивера в пространственно-ограниченных условиях. Особенно это актуально для Российских пользователей. Так же, при наличии опционального комплекта крепления, трансивер легко можно смонтировать в автомобиле.

Трансивер ICOM IC-7100 первый общедоступный универсальный трансивер с диапазоном 70МГц (4 Метра). Хотя для Российских пользователей он и не актуален пока, но перспектива хотя бы послушать этот интересный УКВ диапазон, весьма соблазнительна. Выпускать трансивер компания ICOM планирует на протяжении следующих несколько лет, потому, будем надеяться, что в сторону 50МГц и 70МГц и в нашей стране будут существенные подвижки. Тем более, в ближайшие пару лет планируется полное сворачивание программы аналогового ТВ-вещания на территории России.

Кстати, аналоговое ЧМ вещание, так же можно прослушивать на этой радиостанции. Т.к для приёма доступен сплошной диапазон 0.1-200МГц, то частоты обычного радиовещания – 88-108 МГц так же можно слушать в режиме приёма широкой ФМ (WFM). Для энтузиастов послушать авиа-диапазон доступен участок 108-136МГц в режиме АМ. С помощью специальной программы доступны к редактированию все ячейки частот трансивера и удобно можно создать несколько банков по назначению.

ICOM IC-7100 – ещё один трансивер компании ICOM, поддерживающий технологию цифровой связи D-STAR. Благодаря относительно небольшой цене трансивера, вы получаете великолепную возможность, приобщится к направлению и учувствовать в развитии этого нового типа связи. Более подробно о технологии D-STAR вы можете прочитать в наших предыдущих статьях, посвящённых УКВ радиостанциям от компании ICOM. К радиостанции можно подключить GPS приёмник и в режиме D-STAR передавать координаты, а так же получать помощь о наличии ближайших D-STAR ретрансляторов.

Наличие в трансивере ICOM IC-7100 современного DSP-тракта обработки сигнала и радио-тракта с достойными характеристиками на всех возможных любительских диапазонах за весьма скромные деньги, делает новый трансивер очень интересной альтернативой немногим более дешевомым и шумным чемоданам типа YAESU FT-950 или FT-1200, а так же морально, давным-давно устаревшим аппаратам типа YAESU FT-897D/FT-857D. Кто-то может возразить – сравнение не корректное! Согласны, сравнение по классам может быть и не корректное, но по соотношению цена/качество/возможности ближайший возможный конкурент только FT-950/1200/3000. А соблазниться на старинную, аналоговую многодиапазонность FT-897D/FT-857D можно, разве что совсем нет денег на что-то, более лучшее и современное. Если же вы располагаете средним радиолюбительским бюджетом, то новый трансивер ICOM IC-7100 просто вне конкуренции – сегодня это лучший универсальный трансивер за эти деньги.

Трансивер IC-7100 является логическим продолжением линейки трансиверов IC-706…7000. Более детальное сравнение IC-7100 и IC-7000 вы можете увидеть ниже в таблице.

Функциональное сравнение IC-7100/IC-7000

Особенности

IC-7100

IC-7000

Примечание

Тип дисплея

Сенсорный LCD

Цветной TFT

Панель управления

Раздельная с кабелем управления

Отделяемая

Для IC-7000 необходим кабель

Функция D-Star (DV)

Есть

Нет

ПЧ DSP

TI

ADI Blackfin

Частота ПЧ (DSP)

36 kHz

16.15 kHz

У IC-7100 мощнее

Двойное DSP

Есть

Есть

Панорама

Есть

Есть

Не в реальном времени

Слот под SD-карту

Есть

Нет

Кодер\декодер RTTY

Есть

Есть

RTTY Twin Peak Filter

Есть

Есть

Графический КСВ

Есть

Есть

Ячеек памяти

505

503

Ячеек памяти DR

900

Нет

Для D-Star репитеров

DVR (запись\воспроизведение)

Есть

Есть

Диапазон 4m (70МГц)

В версии EU

Нет

Тактовый генератор ± 0.5ppm

Есть

Есть

Соединение с ПК

USB, CI-V

CI-V

USB управляемая CI-V, аудиоканал

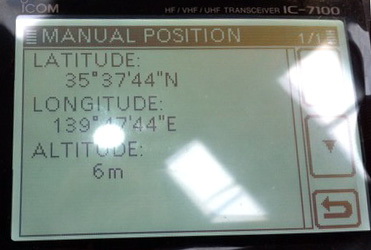

Соединение с GPS

Есть

Нет

Софт RS-BA1

Управление по USB

Огранич. функционал

Линейный вх.\вых.

USB/ACC/DATA

ACC/DATA

Аудио TBW

Из меню

Есть

Эквалайзер TX/RX

Из меню

Нет

Фильтры HPF/LPF

Из меню

Нет

Двойной нотч DSP

Нет

Есть

DSP NR/NB

Есть

Есть

ПЧ фильтры DSP /Twin PBT

Есть

Есть

ВЧ компрессор DSP

Есть

Есть

Шумоподавитель VSC

Есть

Есть

Видео выход

Нет

Есть

Клавиатура DTMF

На экране

Нет

Комплектные микрофоны

HM-198

HM-151

Термометр

Есть

Есть

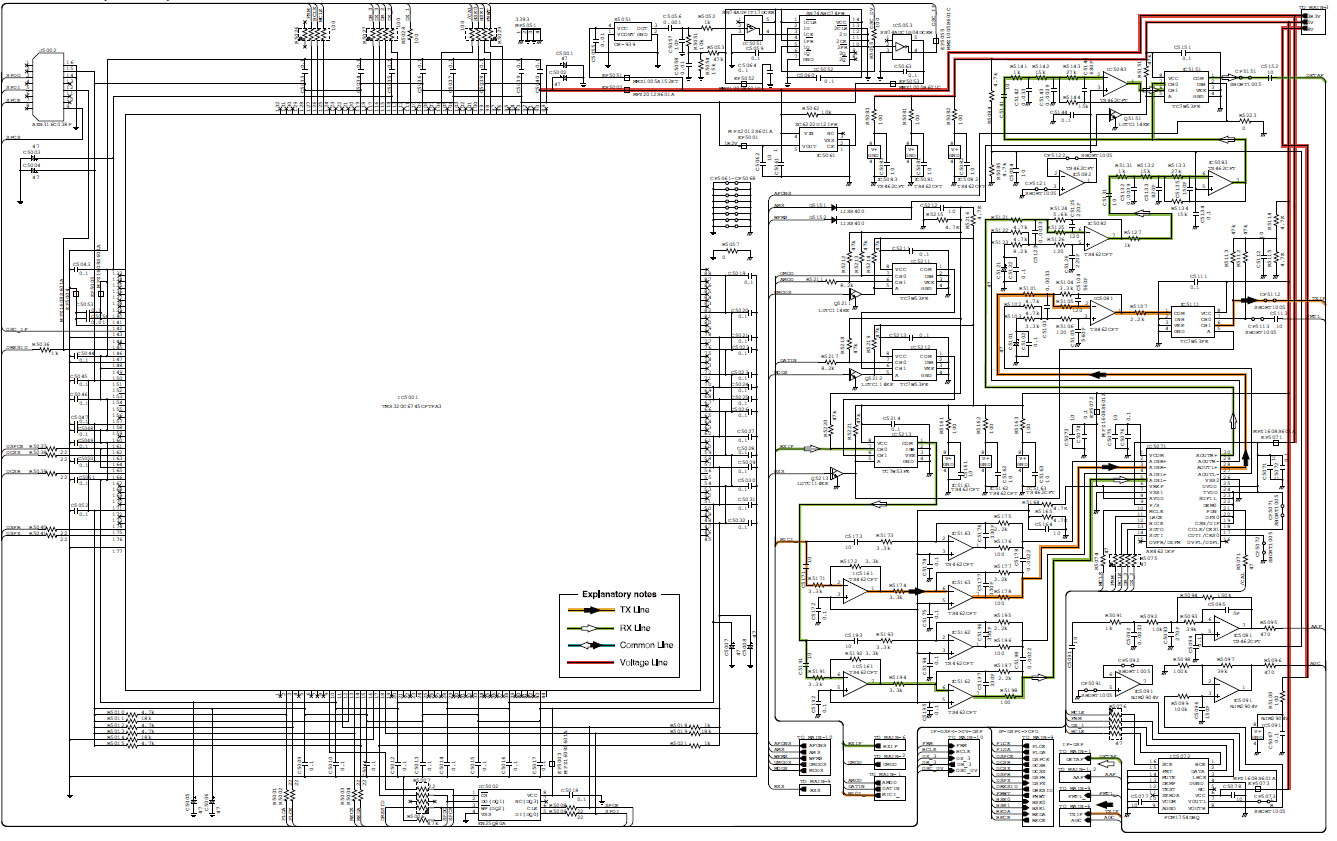

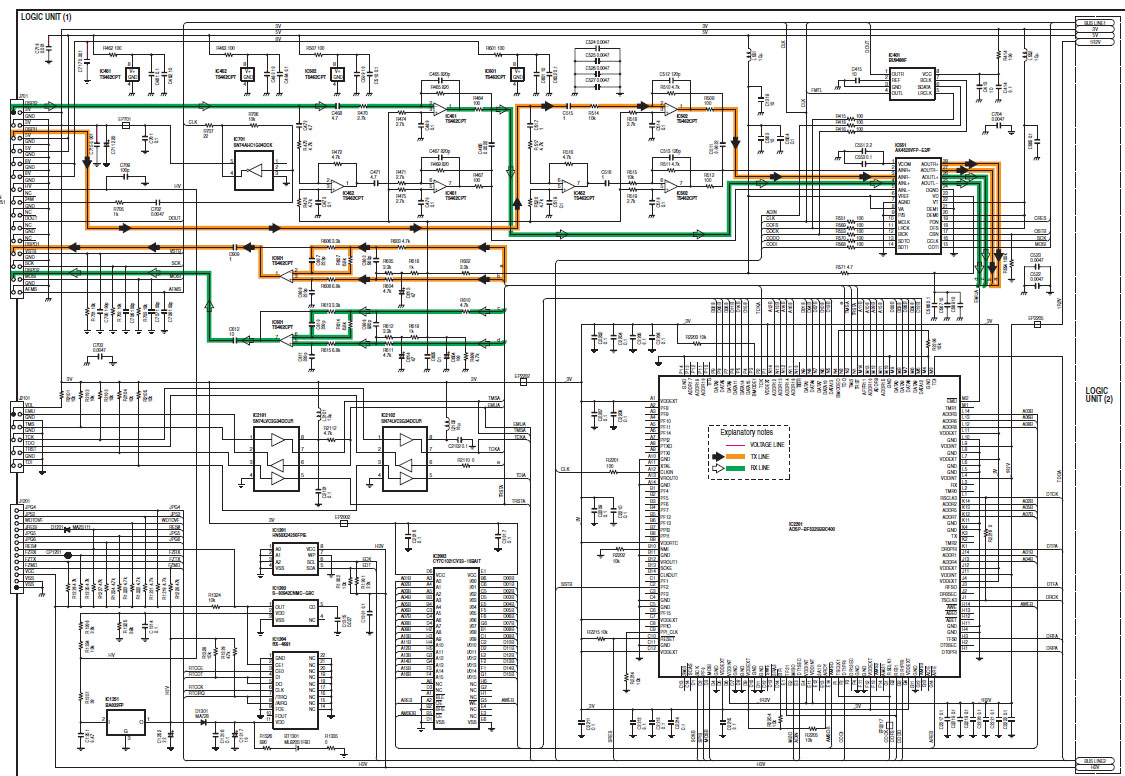

Схемотехника и технические характеристики трансивера

Полные технические характеристики трансивера приведены в таблице в начале статьи. Приёмный тракт трансивера выполнен по супергетеродинной схеме с тремя промежуточными частотами (ПЧ). Первая ПЧ=124,497МГц применяется для стандартных узкополосных режимов модуляции, и 134,732МГц для широкополосной ЧМ. Вторая ПЧ=455кГц (10,7МГц для широкой ЧМ). Третья ПЧ=36кГц, на ней сигнал оцифровывается и обрабатывается DSP. Технология производства такого радио тракта не нова и уже обкатана в предыдущем трансивере IC-7000. Будем надеяться, что производитель учёл все недочёты в новом релизе приёмного тракта и он, несомненно, по характеристикам стал намного лучше.

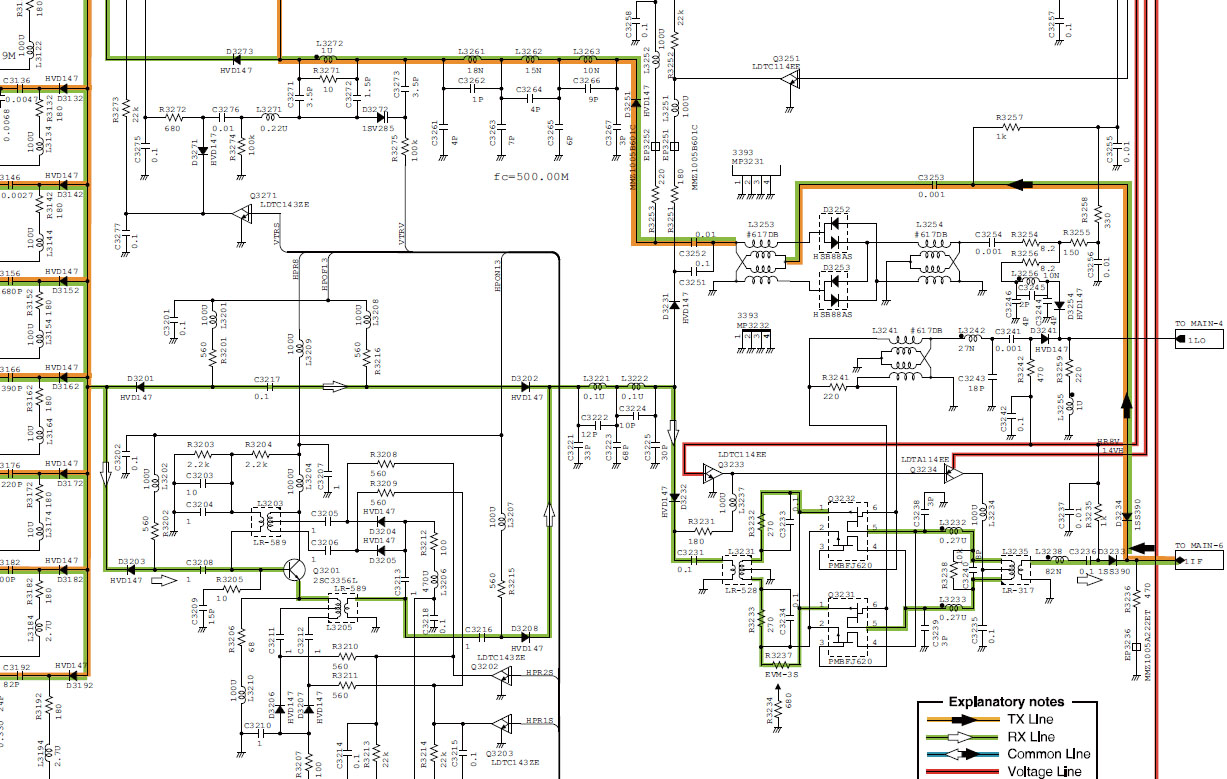

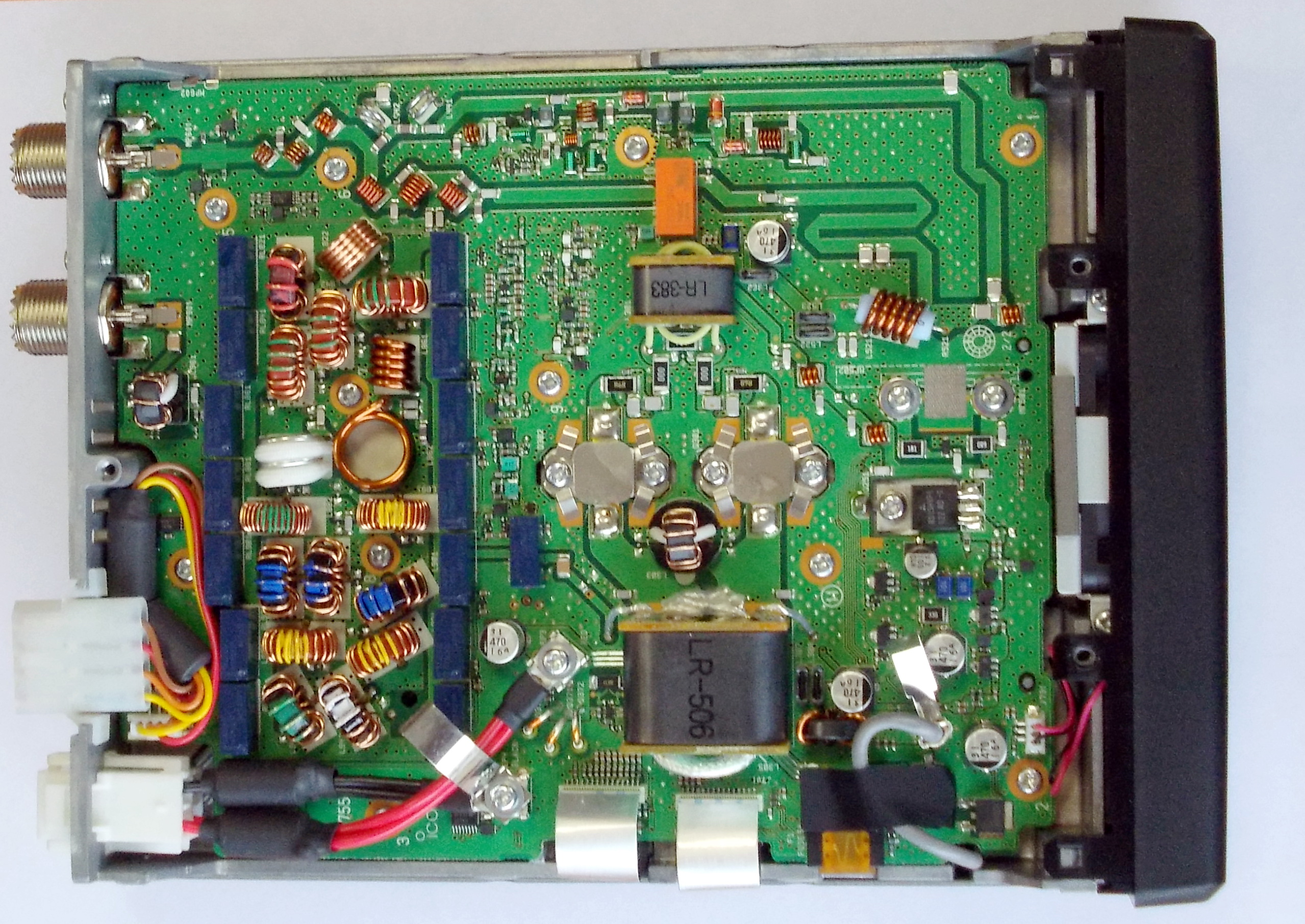

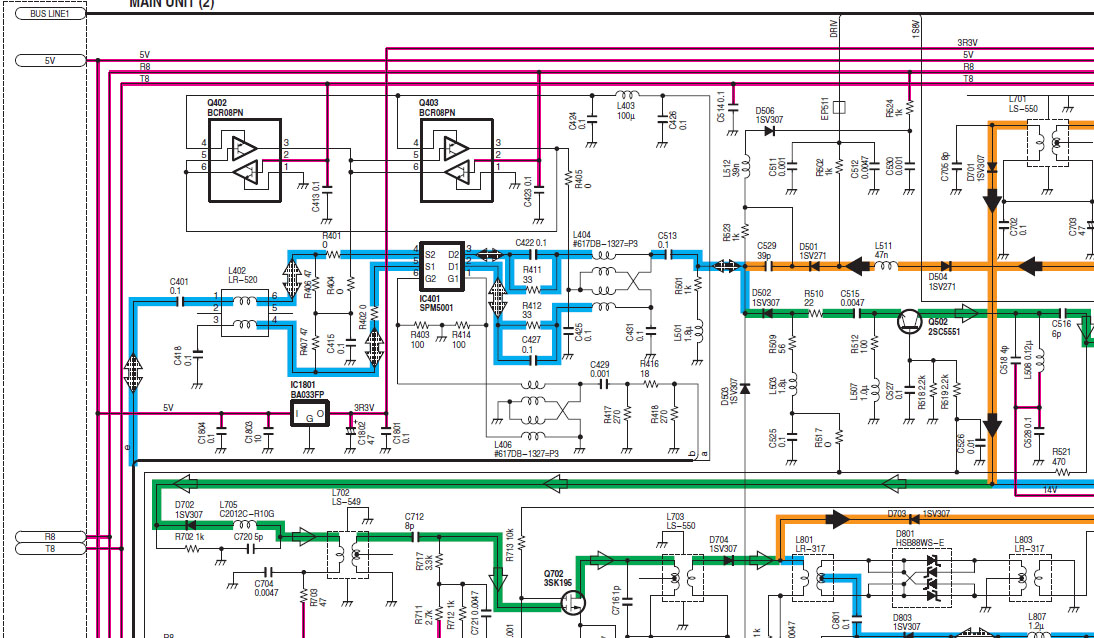

Отличия мы можем видеть в небольшом изменении схемы входных полосовых фильтров – введён дополнительно диапазон 70МГЦ и изменена немного принципиальная схема смесителя. В трансивере IC-7000 смеситель был выполнен по известной и применяемой многими производителями схеме на сборке из 4-х полевых транзисторов SPM5001. В новой схеме приёмника IC-7100 смеситель выполнен на 2-х сборках фирмы NXP Semiconductors – PMBFJ620. Это пара малошумящих полевых транзисторов с хорошими динамическими характеристиками. Схемотехника включения транзисторов в смесителе IC-7100 немного изменилась, но передаточные характеристики схемы остались практически такими же, как в схеме IC-7000.

Остальная часть схемы приёмо-передающего тракта до самого блока DSP, за исключением мелких деталей, практически не поменялась. Далее, в трансивере IC-7100 применена новая схема 32-битного DSP с плавающей точкой от компании Texas Instruments TMS320C6745CPTPA3. Новая микросхема DSP предполагает улучшение качества обработки принимаемого сигнала и более совершенные алгоритмы обработки и демодуляции сигнала.

В IC-7000 стояла микросхема DSP от Analog Devices - ADSP-BF532sbbc400. Из даташитов на микросхемы видно, что производительность новой микросхемы DSP существенно выше. Соответственно, можно видеть и увеличение частоты ПЧ. У IC-7000 она 16кГц, у IC-7100 соответственно 36кГц. В чём разница этих частот для пользователя, было подробно описано во второй статье, описывающей наполнение трансивера KENWOOD TS-990. На практике в живом эфире слышна разница звучания в лучшую сторону у нового трансивера IC-7100. Это говорит о том, что алгоритмы DSP помялись в лучшую сторону.

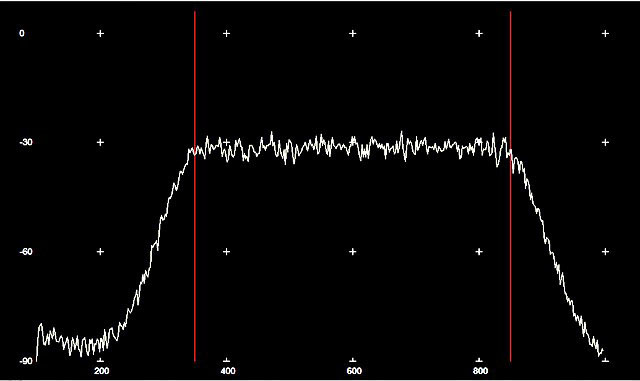

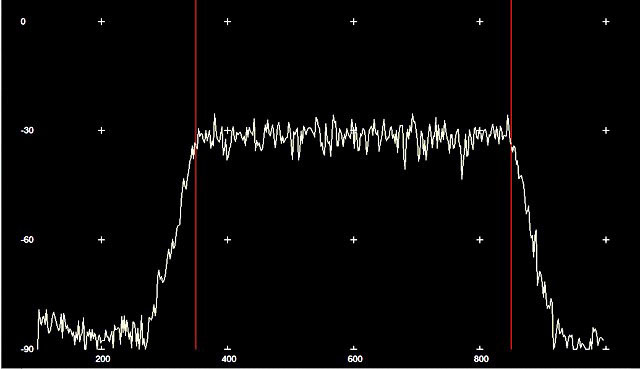

Помимо улучшения качества звучания, на новом DSP написано несколько функций обработки звука, которых не было в IC-7000. В новом трансивере реализован эквалайзер, работающий отдельно на приём и отдельно на передачу, фильтры нижних и высоких частот, полосовой фильтр для режима CW. Все эти функции легко вызываемы из меню.

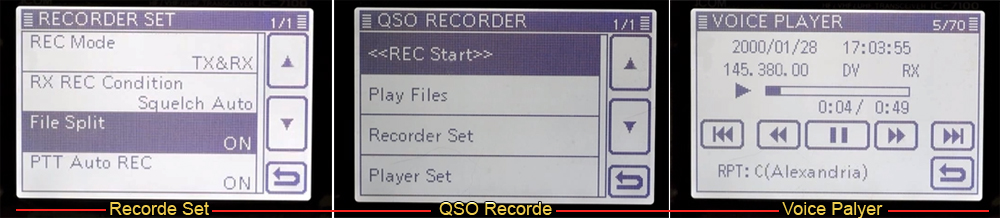

Появилась возможность записи и воспроизведения QSO на SD-диск. Встроенный магнитофон теперь позволит легко работать на долгие вызовы или во время соревнований, не утруждая голосовые связки.

Кроме различных DSP обработок, в новом трансивере реализованы функции DSTAR-протокола – медленная передача цифровых данных, цифровая передача звука и работа с GPS-приёмником. Обработкой сигналов с цифровой модуляцией занимается новый специализированный DSP-чип от компании Texas Instruments TMS320C5517.

Одна из самых главных новостей! Наконец свершилось «чудо» - в новом трансивере в трактах диапазонов 145\435 МГц сделали КСВ-метр. С момента выпуска трансиверов серии IC-706…7000 этой маленькой, но крайне удобной функции очень не хватало. Многие пользователи этих трансиверов наверняка не раз сокрушались отсутствием КСВ-метра на УКВ\ДЦВ диапазонах. Особенно это актуально для тех пользователей – у кого такой трансивер единственный и работает на всех диапазонах как базовый аппарат. В новом трансивере IC-7100 этот недостаток наконец устранили! Ура! На фото, ниже, показано изменение выходной мощности при изменении КСВ нагрузки на диапазонах 145 и 435МГц.

В последние три года, новым явлением в трансиверостроении стало простое подключение трансивера к компьютеру для ведение лог-журнала и работы в цифровых видах связи. При таком подключении через единственный USB-кабель осуществляется и управление трансивером по САТ-протоколу и передача звукового сигнала между компьютером и трансивером. В базовых моделях трансиверов ICOM IC-7600/9100/7410 эта функция уже реализована. В трансиверах мобильного исполнения этой функции до появления трансивера IC-7100 не было. Соответственно, существенно упростилась настройка и работа с трансивером в цифровых режимах передачи, операции при работе с электронным журналом (логом).

Благодаря универсальному подключению стала возможна полноценная дистанционная работа с трансивером через сеть интернет посредствам специализированного программного обеспечения RS-BA1.

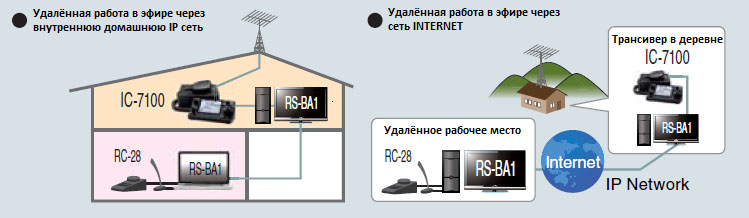

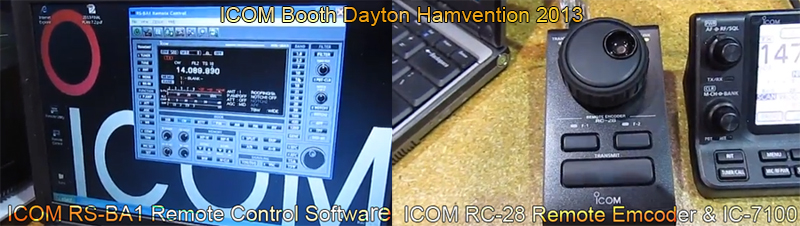

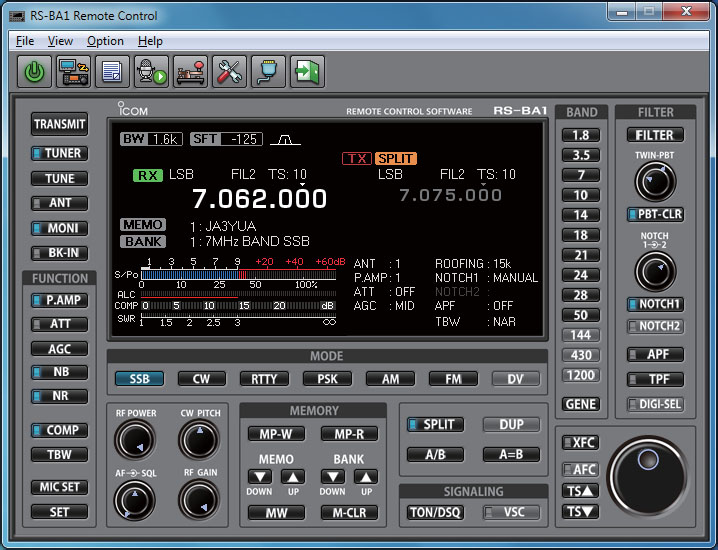

С помощью ПО RS BA-1, возможно организовать связь с трансивером по средствам IP сети как внутри домашней сети, так и через интернет. Если у вас есть загородный дом, где эфир существенно меньше содержит помех чем в большом городе, то вы имеете возможность организовать удалённое управление трансивером и проводить QSO из дома в городе так же, как если бы вы находились перед трансивером в загородном радиошэке.

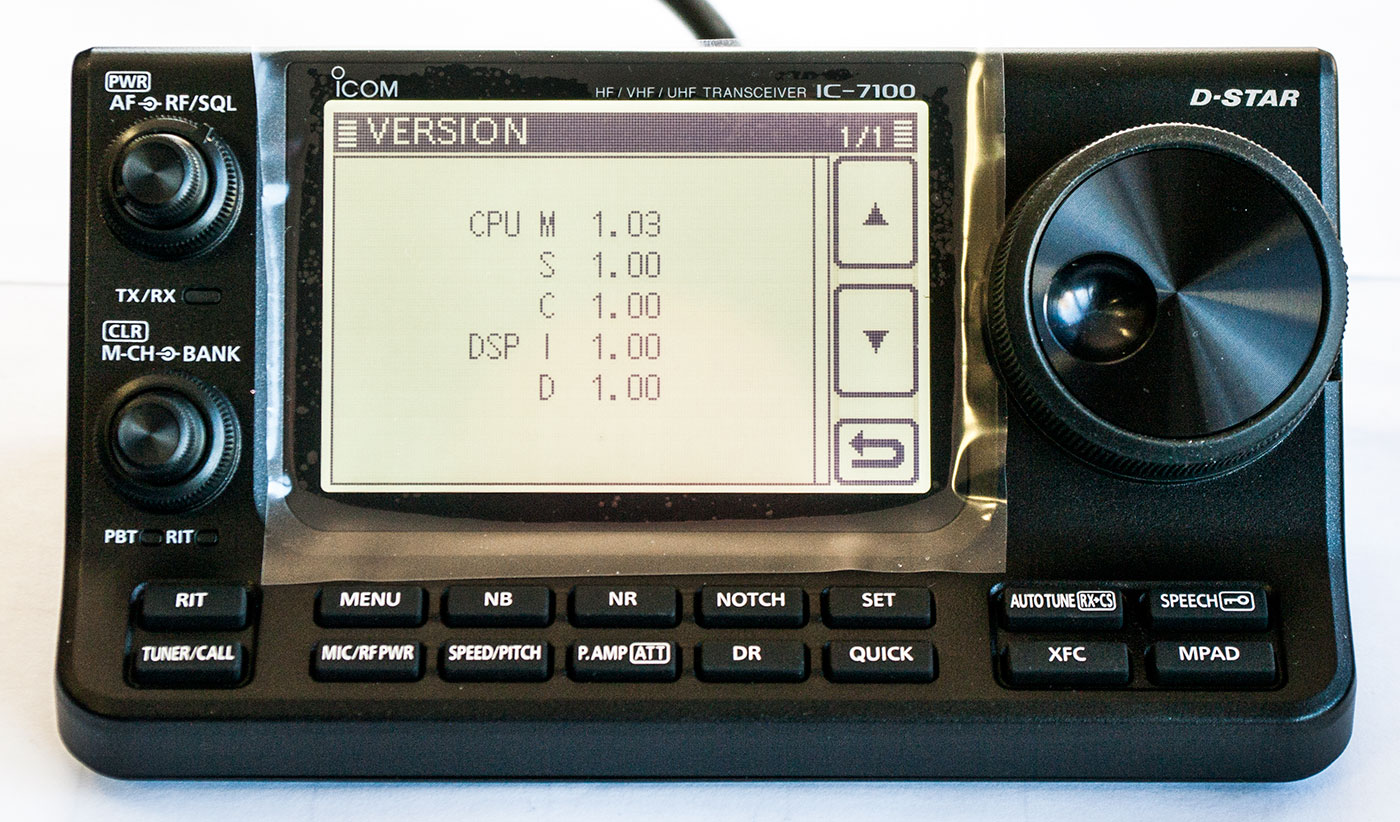

В новом трансивере IC-7100 предусмотрено обновление прошивок разных модулей, а это значит, что можно надеяться на появление новых функций и улучшение качества и сервиса.

И ещё, наконец, компания ICOM сделала трансивер, который не греется как печка. На удивление, во время работы трансивера в течении целого для, вентилятор его ни разу не включился, а корпус оставался едва-едва теплым.

IC-7100 Test Report

Адам Фарсон (VA7OJ/AB4OJ), традиционно делающий обмеры и тестирования различных трансиверов успел сделать обмеры и нового трансивера IC-7100. С полным протоколом измерений вы можете ознакомиться, зайдя по ссылке. Здесь же, мы приведём краткие данные обмеров с пояснениями.

1. Измерение MDS

MDS (минимальный различимый сигнал) является мерой предельной чувствительность приемника. В этом тесте MDS определяется как такой уровень сигнала на антенном входе, который дает увеличение шума приемника, измеренного на аудиовыходе на 3дБ.

Тестовые условия: ATT выкл, NR выкл, NB выкл, Notch выкл, AGC-M, SHARP. Уровни сигнала показаны в dBm.

3.6 МГц

14.1 МГц

50.1 МГц

Preamp

SSB 2.4 кГц

CW 500 Гц

SSB 2.4 кГц

CW 500 Гц

SSB 2.4 кГц

CW 500 Гц

Off

-122

-128

-123

-129

-123

-129

1

-132

-139

-133

-140

-133

-140

2

-134

-141

-135

-142

-135

-141

Preamp

144.1 МГц

432.1 МГц

SSB 2.4 кГц

CW 500 Гц

SSB 2.4 кГц

CW 500 Гц

Off

-125

-133

-123

-128

On

-137

-142

-134

-139

Надо отметить, что предельная чувствительность MDS, отличается от понятия чувствительности в традиционном нашем понимании, которая меряется при соотношении сигнал\шум не 3дБ, а 9 или 12дБ, и при котором сигнал не «минимально различим», а «спокойно читаем».

2. Измерение чувствительность в режиме АМ.

Здесь на вход подаётся АМ сигнал с 30% модуляции на частоте 1 кГц уровнем, который дает увеличение выходного сигнала на аудиовыходе на 10 дБ(С+Ш)/Ш.

Тестовые условия: ATT выкл, NR выкл, NB выкл, Notch выкл. AGC-M. Полоса Wide (9 kHz), AM-фильтр. Уровень в dBm.

Preamp

0.9 МГц

3.9 МГц

14.1 МГц

Off

-102

-103

-104

1

-112

-113

-114

2

-113

-115

-115

3. Измерение чувствительности в режиме ЧМ

Чувствительность при подачи ЧМ ВЧ сигнала тоном 1кГц и девиации 3кГц, на выходе при этом аудио сигнал имеет соотношение сигнал\шум 12дБ (SINAD).

Preamp

29.5 МГц

52.525 МГц

Off

-109

-109

1

-120

-119

2

-122

-121

Preamp

145 МГц

440 МГц

Off

-113

-110

On

-122

-121

4. Измерение чувствительности в режиме широкой ЧМ с пиковой девиацией 45кГц.

Preamp

101.1 МГц

Off

-95

1

-107

5. Измерения АЧХ

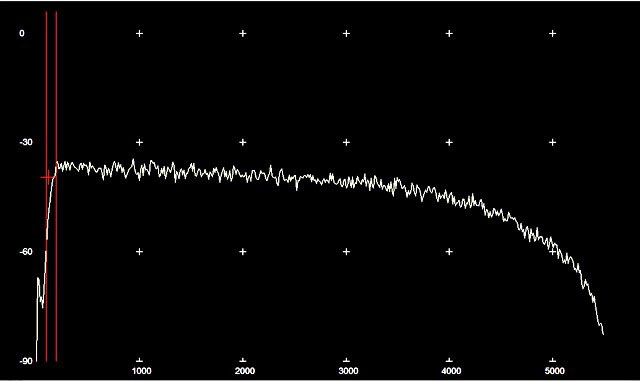

АЧХ приёмного тракта измеряется в режимах SSB\CW и производится сравнения DSP-фильтрации в режимах Sharp\Soft

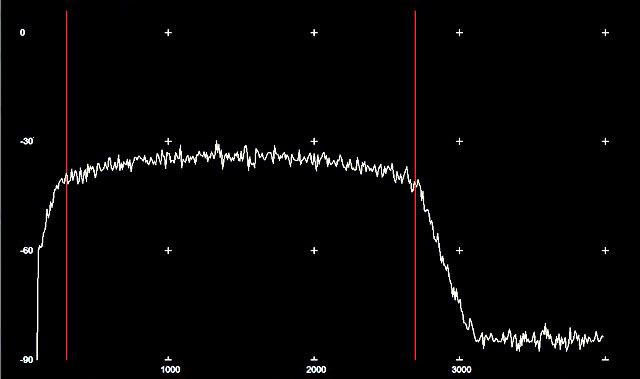

2.4 кГц SSB фильтр (Sharp)

2.4 кГц SSB фильтр (Soft)

500 Гц CW фильтр (Sharp, BPF)

500 Гц CW фильтр (Sharp, non-BPF)

500 Гц CW фильтр (Soft)

250 Гц CW фильтр (Sharp)

6 кГц AM фильтр

6. 2-х тоновый In-Band IMD тест на приём.

Цель испытаний IMD заключается в измерении интермодуляционных (IMD) продуктов, присутствующих на звуковом выходе приемника, при подаче на ВЧ вход двух близко расположенных сигналов (но входящих в полосу пропускания ПЧ ).

В этом тесте на вход приёмника подаются два сигнала f1 и f2 равные по амплитуде и имеющие разнос 200 Гц. F1 = 10100.0 кГц и F2 = 10100.2 кГц. Продукты IMD 3-го порядка наблюдаются соответственно на частотах 10099.8 кГц и 10100.4 кГц.

Условия тестирования : IC-7100 настроен на частоту 10099.6 кГц , Полоса 3.6 кГц USB, NR выключен, NB выключен, Preamp/ATT выключен, AGC-F. ВЧ входной сигнал с уровнем -57 дБм. Полоса анализатора спектра опорного уровня отрегулирована на тестовых сигналах на уровень -10 дБ.

Результат теста: In-band IMD3 = -79 dBc.

7. Динамический диапазон DR3, и точка пересечения третьего порядка IP3.

Целью этого теста является определение максимального диапазона входных сигналов, которые приемник может обработать без генерации ложных каналов приёма в пределах участков любительских диапазонов.

DR3 и IP3 на 14.1 MHz, разнос частот Δf в кГц, DR3 в dB, IP3 в dBm

Preamp off

Preamp 1

Preamp 2

Δf кГц

DR3

IP3

DR3

IP3

DR3

IP3

2

69

-26

68

-38

66

-43

5

72

-21

70

-35

70

-37

10

84

-3

84

-14

82

-19

20

96

+15

95

+3

94

-1

DR3 и IP3 на 144.1 MHz, DR3 в dB; IP3 в dBm.

Условия тестирования: Частота 144.1 MHz, Фильтр 500 Hz CW, AGC выкл, ATT выкл, NR выкл, NB выкл, CW Pitch = 12 часов.

Preamp

Off

On

Df кГц

DR3 dB

IP3 dBm

DR3 dB

IP3 dBm

2

65*

-36

63*

-48

5

67

-33

67

-42

10

80*

-13

81*

-21

20

82*

-10

86*

-13

*Ограничено фазовыми шумами.

8. Динамический диапазон (DR2) и точка пересечения второго порядка (IP2).

Цель этого испытания заключается в определении максимального диапазона входных сигналов, отстоящих далеко от любительского диапазона, которые приемник может обработать без генерации паразитных каналов приёма в любительском диапазоне.

Условия тестирования: F1 = 6.1 МГц, f2 = 8.1 МГц, CW режиме, 500 Гц фильтр, АРУ выкл, ATT выкл, NR выкл, NB выкл, CW Pitch = 12:00. DR2 в dB; IP2 в dBm.

Preamp

MDS, 14.2 МГц

DR2

IP2

off

-123

86

43

1

-140

92

44

2

-142

92

42

Примечание: более подробно о методе измерения и расчётов параметров DR2,3 и IP2,3 расписано в исходном документе.

9. Измерение выходной мощности в режиме CW.

В этом тесте выходную мощность измеряют на нагрузке 50Ω. Измерения производятся на частоте 3.6, 14.1, 50.1, 144.1 и 432.1 МГц в режимах CW или RTTY при напряжении питания 13,8 В.

RF Power %

Po Meter %

Выходная мощность W

Частота МГц

3.6

14.1

50.1

144.1

432.1

70

70

77

76

76

37

26

100

100

116

114

111

53

76

10. Испытания 2-тонового IMD передатчика.

В этом тесте, 2-тоновый сигнал поступает в порт USB трансивера от программы тон-генератора, работающей на ноутбуке. Анализатор спектра связан с IC-7100 через мощный 60 дБ аттенюатора.

Условия тестирования: Напряжение питания 13.8В. Измерения производятся на частоте 3.6, 14.1, 50.1, 144.1 и 432.1 МГц USB, Уровень = 50% (по умолчанию). Тестовые сигналы: 700 и 1700 Гц, равной амплитуды.

2-tone TX IMD Products at Rated Po

Продукты IMD

Rel. Level dBc (0 dBc = 1 tone)

Частота МГц

3.6

14.1

50.1

144.1

432.1

IMD3 (3rd-order)

-37

-45

-24

-23

-18

IMD5 (5th-order)

-36

-36

-35

-45

-36

IMD7 (7th-order)

-43

-46

-39

-50

-54

IMD9 (9th-order)

-63

-71

-55

-52

-66

Add 6 dB for IMD referred to 2-tone PEP

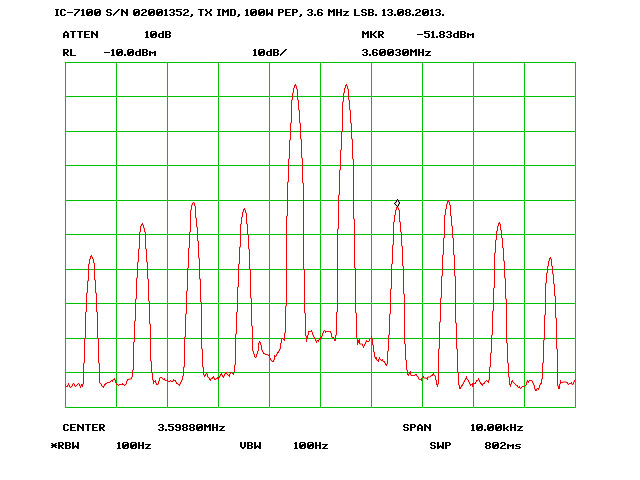

2-tone IMD на 3.6 MHz, 100W PEP

2-tone IMD на 14.1 MHz, 100W PEP

2-tone IMD на 50.1 MHz, 100W PEP

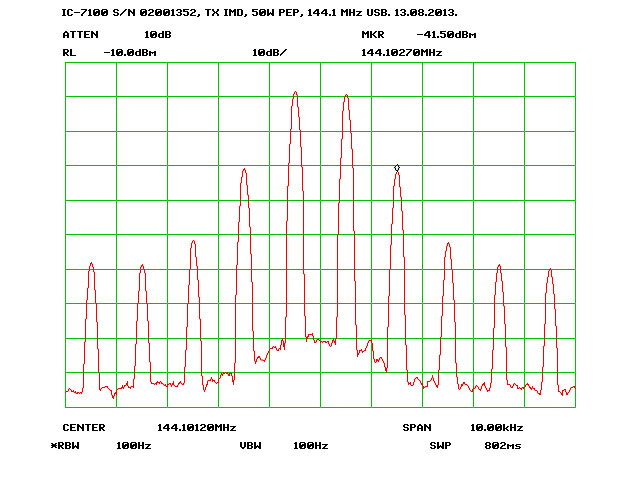

2-tone IMD at 144.1 MHz, 100W PEP

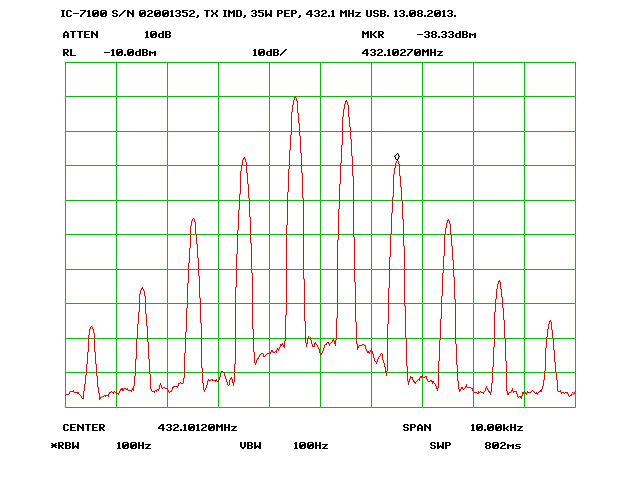

2-tone IMD на 432.1 MHz, 75W PEP

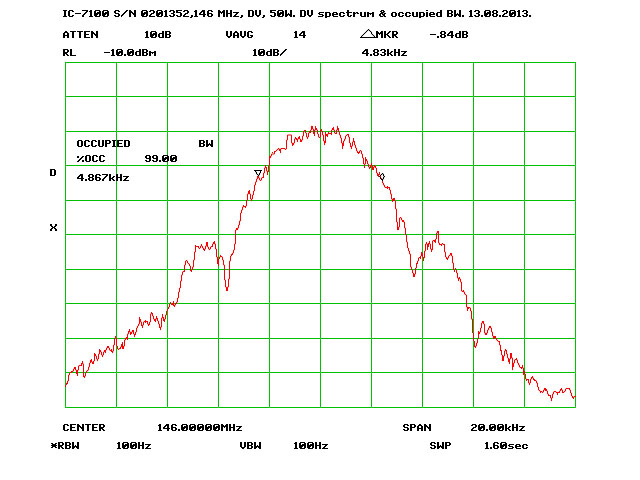

DV Spectrum & Occupied Bandwidth

11. Измерение расширения спектра при манипуляции несущей на различных уровнях времени нарастания сигнала.

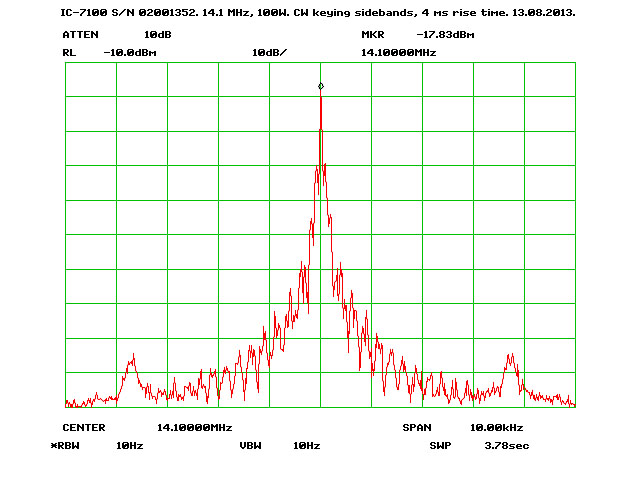

Манипуляция на скорости 48 wpm, время нарастания сигнала 4 мс, 14.1 МГц, 100Ватт

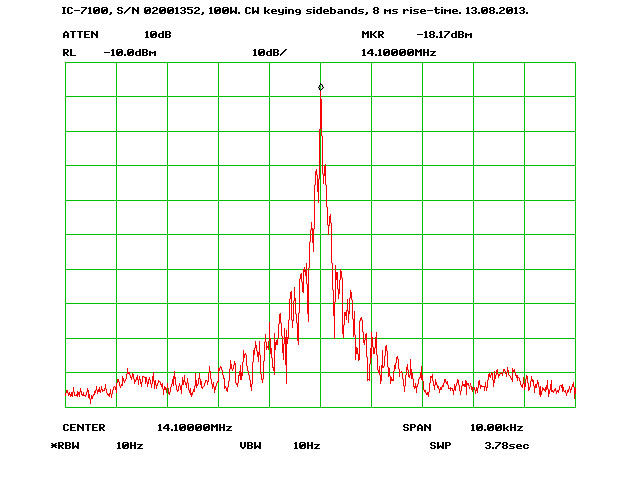

Манипуляция на скорости 48 wpm, время нарастания сигнала 8 мс, 14.1 МГц, 100Ватт

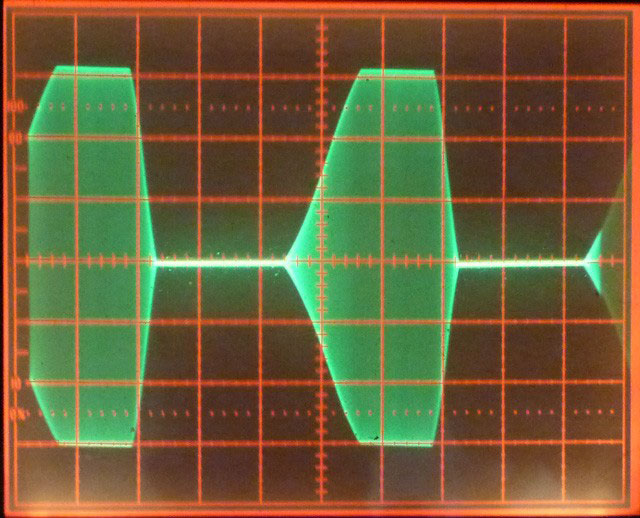

12. Форма ВЧ сигнала при CW манипуляции:

Осциллограф подключается к ВЧ выходу трансивера IC-7100 через мощный 50 дБ аттенюатор. Передаётся серия точек от встроенного ключа на самой высокой скорости (48 wpm) в режиме QSK (Full-BK).

Условия тестирования: Частота 14.1МГц CW, мощность 100Ватт, 50Ω нагрузка. CW Время нарастания = 4 мс

Заключение

В новом трансивере от ICOM, реализованы максимальные удобства для работы с компьютером в цифровых видах связи. Новое интеллектуальное меню с сенсорным доступом, обеспечивает интуитивно понятное и быстрое управление всеми функциями аппарата. Технические характеристики IC-7100 достаточно высоки для повседневной работы в эфире. По качеству звука и сервису обработки сигналов, работа трансивера сравнима с базовыми аппаратами типа ICOM IC-7410 и IC-9100. Наконец появился КСВ-метр на УКВ/ДЦВ диапазонах и полностью переработан терморежим!

Несомненно, ICOM IC-7100 – это лучший претендент на замену предыдущей серии IC-706…7000, не говоря уже о старых аналоговых Yaesu FT-857/897. Новый диапазон 70МГц и D-STAR функции делают данный аппарат вне конкуренции для тех, кто готов потратить немалую сумму денег на единственный, но универсальный трансивер под все возможные радиолюбительские задачи, который будет актуален в течении последующих лет.

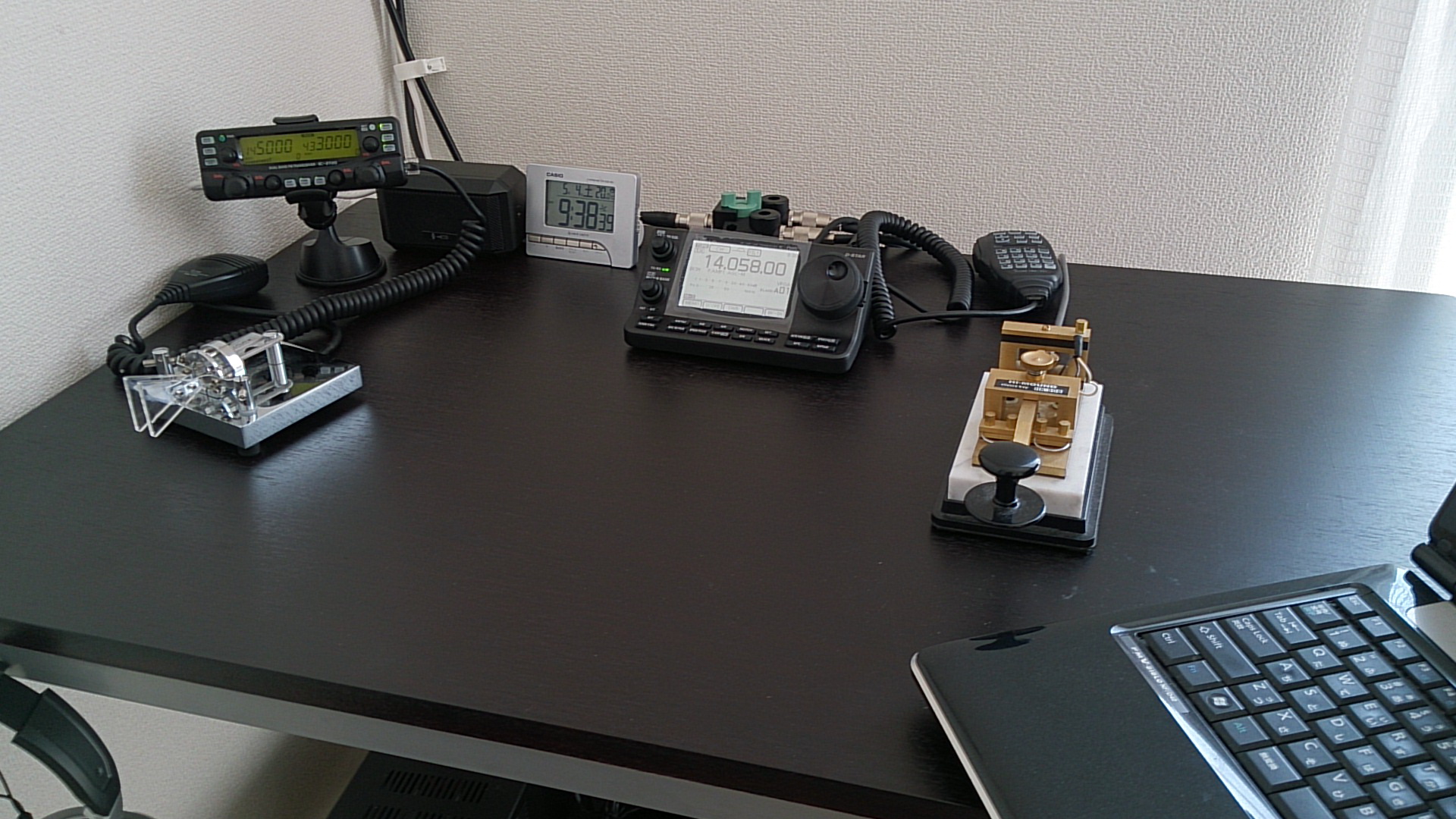

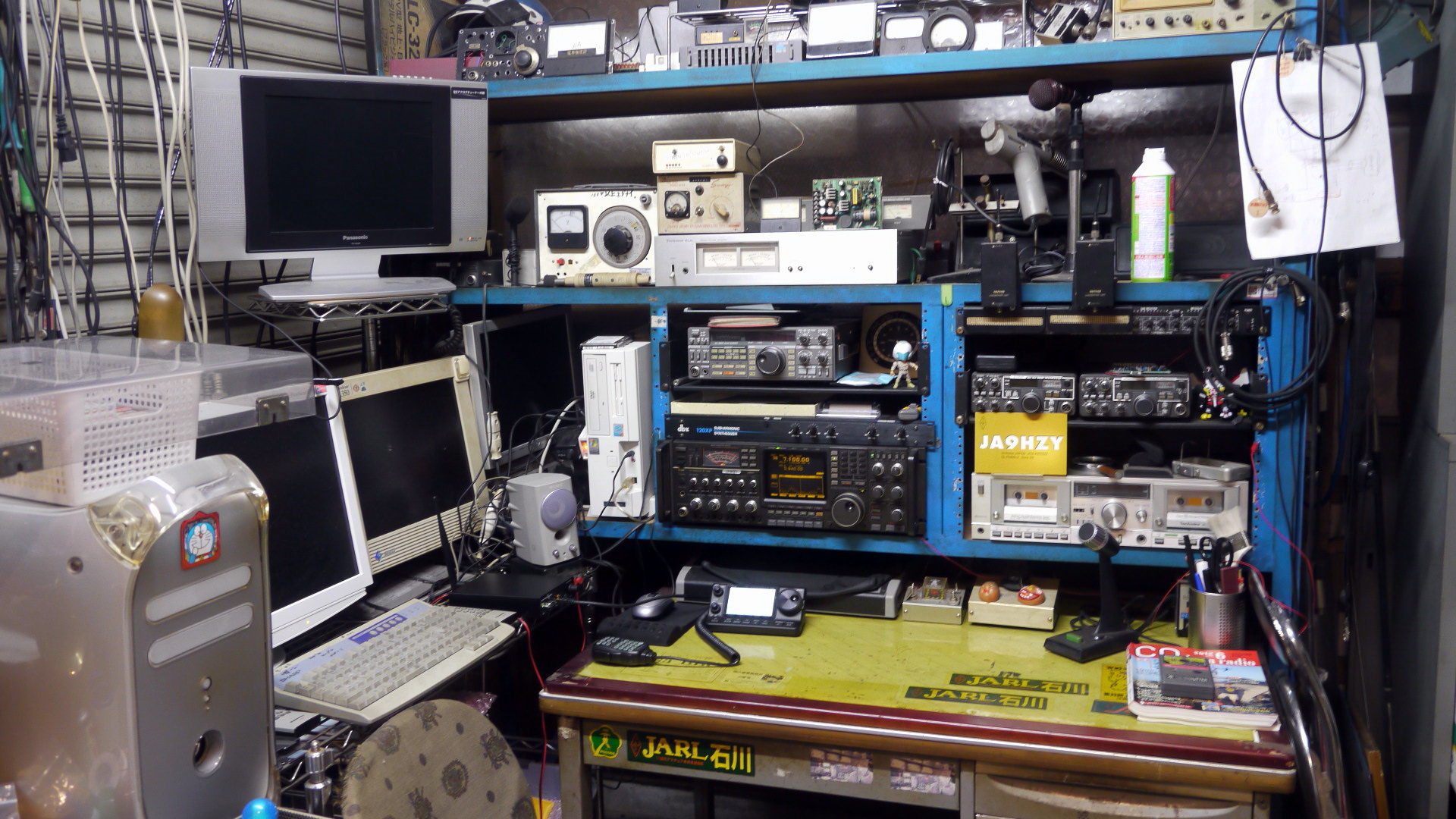

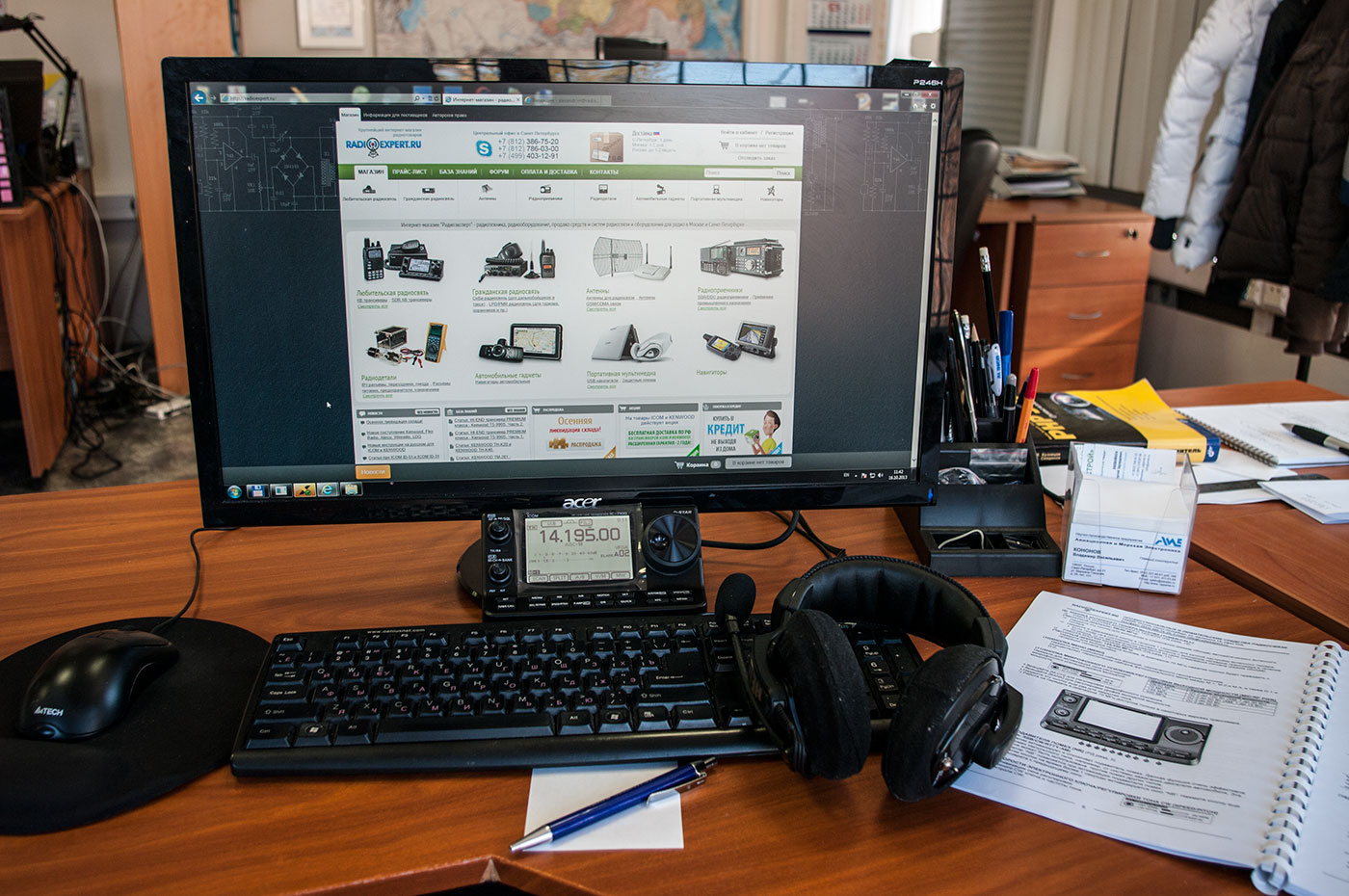

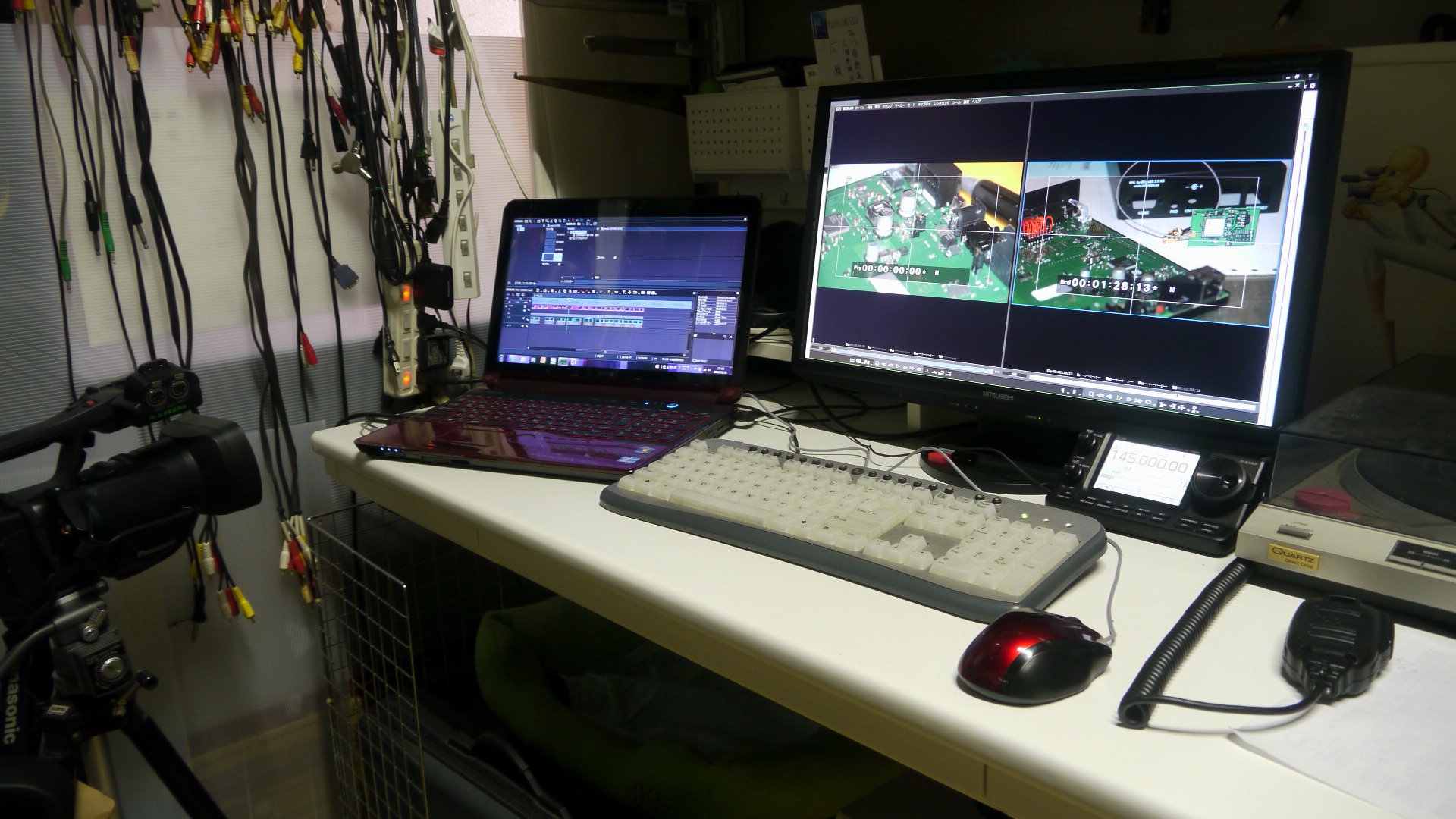

Остальные фото

Radioexpert.ru
