Усилитель мощности ICOM IC-PW1

Товар производится заводом исключительно под заказ!

Диапазон: 1.8-30/50-54 МГц;
Мощность: до 1000 Ватт;

Цена:
356 440
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

Товар производится заводом исключительно под заказ!

В широкополосном транзисторном усилителе Icom IC-PW1 фирмы ICOM для получения выходной мощности 1 кВт на всех любительских диапазонах от 160 до 6 м используются восемь мощных полевых транзисторов MRF150. Усилитель Icom IC-PW1, может длительное время работать в режиме непрерывной несущей при полной выходной мощности. IC-PW1 был протестирован в лаборатории ARRL и продемонстрировал высокие электрические параметры.

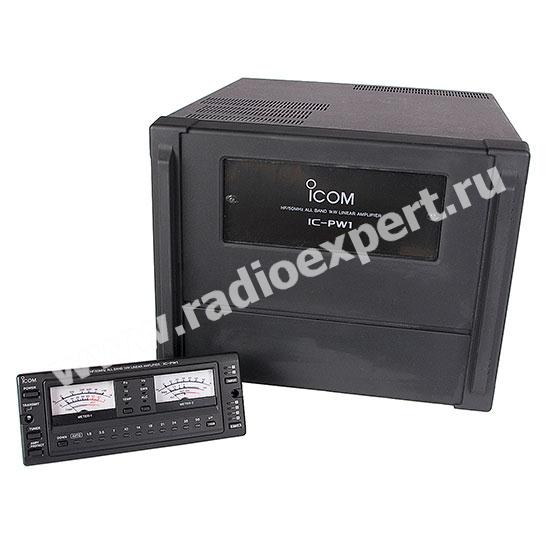

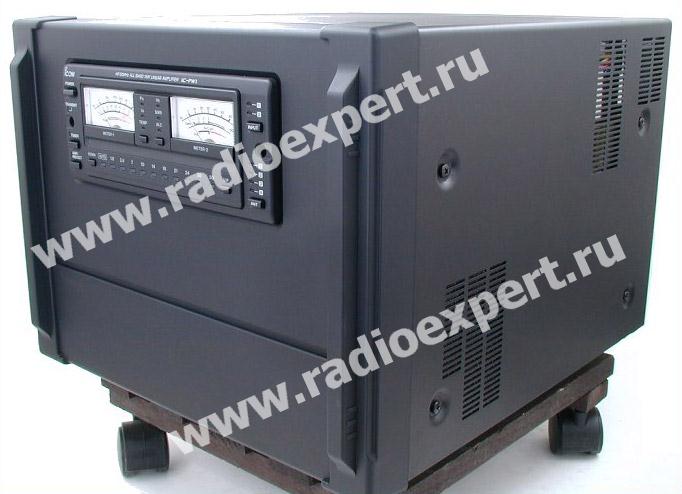

По внешнему виду усилитель Icom PW1представляет собой большой черный куб весом 25 кг. Внутри корпуса Icom IC-PW1, находятся собственно модуль усилителя мощности, антенный тюнер с переключателем для четырех антенн, импульсный блок питания 45 В/40 А и большой блок управления. Функции управления усилителем Icom IC-PW1 и вспомогательными цепями осуществляются с помощью пульта дистанционного управления, который фирмой - изготовителем обычно устанавливается на передней панели аппарата, но может быть снят и вынесен на расстояние до 3 м от него. Icom PW1 может работать как от сети переменного тока 200...240 В (максимальный потребляемый ток 15 А, выходная мощность - 1 кВт), так и от сети 100...120 В (выходная мощность - 500 Вт). Никаких переключений в блоке питания усилителя Icom IC-PW1, при переходе с одного напряжения на другое не требуется.

Icom IC-PW1 имеет обширную схему защиты - самостоятельно выключается, если температура радиатора, напряжение на стоках или потребляемый полевыми транзисторами ток, мощность возбуждения или КСВ превышают допустимые значения, или же если трансивер и усилитель настроены на разные диапазоны. Свечение соответствующего светодиода на пульте управления информирует оператора о возможной наисправности.

Задняя панель Icom PW1 имеет разъемы для подключения двух трансиверов, однако в каждый момент времени можно испльзовать только один аппарат. Тем не менее, такое решение очень удобно при регулярной работе с несколькими трансиверами. Кроме того, при подключении усилителя Icom IC-PW1, к трансиверу должны быть соединены 7 - штырьковый DIN - разъем с соответствующим входом "АСС" на задней панели трансивера, чтобы обеспечить передачу соответствующих сигналов управления и работу схемы ALC. Подключение кабеля "REMOTE" позволит управлять усилителем от трансивера и/или с помощью компьютера через стандартный интерфейс CI - V фирмы ICOM. Если этот кабель подключен, а Icom IC-PW1 находится в режиме "AUTO", усилитель будет автоматически отслеживать изменение диапазонов работы трансивера. К Icom PW1 можно подключить четыре антенны, поэтому блок управления индицирует, какая из антенн используется на диапазоне.

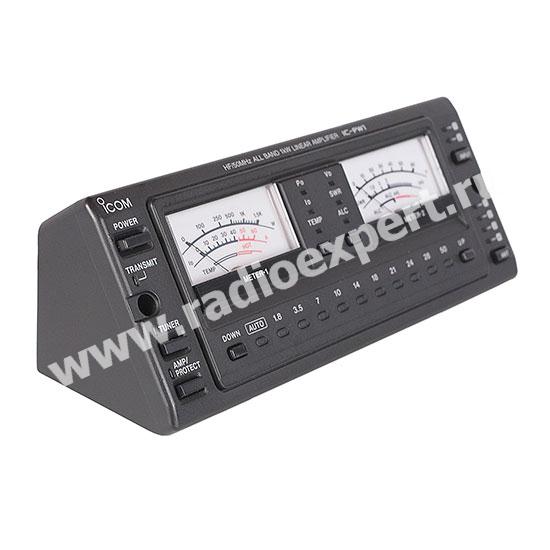

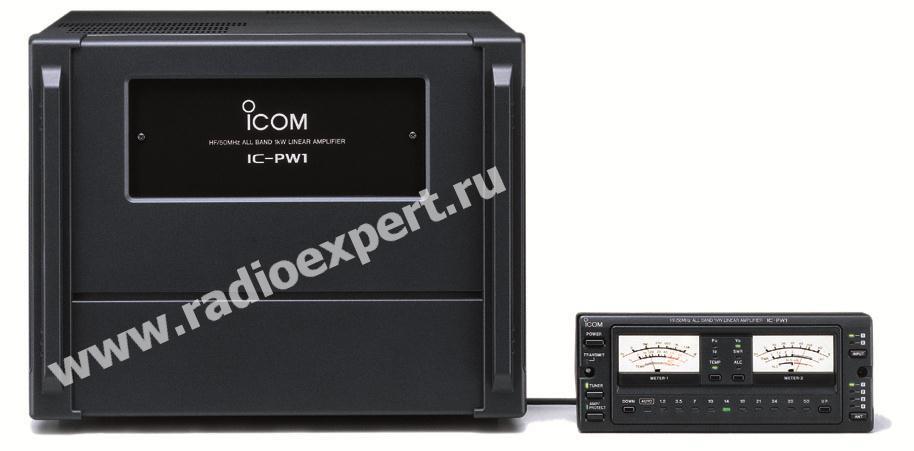

"Мозговым центром" Icom IC-PW1 является пульт управления, установленный в середине верхней части передней панели усилителя. Однако первое, что необходимо сделать при размещении усилителя в шеке - это отсоединить пульт управления. Эта операция подобно описана в "Руководстве по эксплуации" и занимает около 20 минут. Как и кабели АСС и СI-V, поставляемый кабель для пульта дистанционного управления имеет длину около 3 м, что поозволяет разместить усилитель Icom PW1 на полу, под рабочим столом. Такое решение экономит площадь на столе noep"rnp" и, кроме того, позволяет изавиться от довольно высокого уровня акустического шума, создаваемого вентиляторами Пульт дистанционного управления Icom IC-PW1, имеет размеры 20 х 90 х 65 мм и очень хорошо вписывается в интерьер радиостанции. На нем имеются два аналогивых измерительных прибора - один служит для измерения выходной мощности, тока стока и температуры радиатора выходных транзисторов, второй показывает величину напряжения питания усилителя, а также уровни КСВ или ALC. Кроме того, имеется выключатель "POWER" и кнопки "TUNER" (для активизации внутреннего антенного тюнера), "AMP/PROTECT" (для перевода усилителя в дежурный режим - standby), а также кнопки выбора подключенных трансиверов и антенн. Переключать диапазоны работы усилителя можно или используя кнопки UP/DOWN, или же переводя усилитель в режим "AUTO" -в этом случае через интерфейс CI-V он будет отслуживать переключение диапазонов на трансивере.

Функции и особенности модели Icom IC-PW1:

Широкодиапазонный линейный усилитель - 1 kW output*

Полный диапазон HF частот плюс 50 МГц . IC-PW1 обеспечивает устойчивое, чистое и без искажений усиление до 1 kW от 1.8 МГц до 50 МГц*. Устойчиво работает в полном цикле в течении длительного времени (даже в течении большого количества RTTY или SSTV связей) и имеет возможность работы без длительных перерывов. Идеально подходит для DX и Contest связей.
*Гарантировано только в любительских диапазонах

IC-PW1 имеет возможность настраиваться практически под любой трансивер.

Внутренняя схема ALC имеет возможность настраиваться под широкий диапазон. Это позволяет использовать IC-PW1 практически с любым HF трансивером - Не только производства ICOM*!
*Проконсультируйтесь у нашего специалиста.

Компактный размер.

Размеры, включая усилитель, блок питания, тюнер и панель управления, не превышают 350 (W) x 269 (H) x 378 (D) мм и вес не более 25 кг. И также съемная панель управления Icom IC-PW1 может быть установлена где угодно отдельно от усилителя для более удобного использования.

А также другие особенности…

  • Встроенный автоматический антенный тюнер
  • Авто вольтаж 180-264В или 90-132В
  • Индикация мощности, напряжения, температуры, SWR, режимов защиты
  • Коммутация антенн с подключенными трансиверами (только для трансиверов ICOM), даже когда питание IC-PW1 выключено.

Комплектация усилителя ICOM IC-PW1:
1. Усилитель;
2. Выносная панель;
3. Инструкция по эксплуатации на русском языке;
4. Упаковка.




Технические характеристики усилителя Icom IC-PW1

Основные характеристики

Частотное покрытие (МГц): 1.800 - 1.999 3.500 - 3.999
7.000 - 7.300 10.100 - 10.150
14.000 - 14.350 18.068 - 18.168
21.000 - 21.450 24.890 - 24.990
28.000 - 29.700 50.000 - 54.000
Требуемое питание 180 - 264 Вольт переменного тока или 90 - 132 Вольт переменного тока (однофазный, частотой 50/60 Гц)

Потребляемая мощность

менее 15 А (максимальная выходная мощность при 200 Вольтах)
менее 20 А (максимальная выходная мощность при 100 Вольтах)
Рабочий диапазон температур от -10 С да +40 С
Рабочий цикл полный
Интерфейс ввода Два разъема SO-239 (50 Ом
Интерфейс вывода Четыре разъема SO-239(50 Ом)
Входное напряжение переменного тока 180 - 264 Вольт переменного тока 90 - 132 Вольт переменного тока
Телеграф, радиотелетайп 1 Квт. 500 Ватт
SSB 1 Квт. ППК 500 Ватт ППК
Подводимая мощность максимум 100 Ватт
Побочные излучения менее - 60 дБ (на диапазонах ВЧ)
менее - 70 дБ ( 50 МГц)

Антенный тюнер

Пределы согласования на выходе (при включенном переключателе тюнера) 16.7 - 150 Ом (на диапазонах ВЧ); 20.0 - 125 Ом (50 МГц)
Точность автоматической настройки КСВ 1.5 : 1 или менее
Минимальная требуемая мощность на входе 60 Ватт
Вносимые потери менее чем 1 дБ (после настройки)

Прилагаемые аксессуары

Соединительный кабель контроллера (пульта управления)
Коаксиальный кабель с вилками типа PL-259
Кабели АСС

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
