WR-ACD-1800

Комбайнерсплиттер двух антенн к одному входу широкополосного приёмника с функцией инжекции питания.
Диапазон частот: 0.9-30/45-1800 МГц;

Цена:
16 768
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

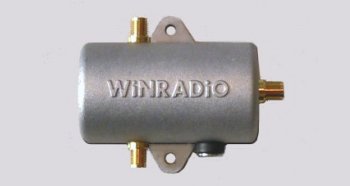

WiNRADiO WR-ACD-1800 Комбайнерсплиттер двух антенн

Комбайнерсплиттер двух антенн WiNRADiO WR-ACD-1800 решает извечную проблему соединения двух отдельных HF и VHF/UHF антенн для подключения к одному широкополосному связному приемнику. В дополнение к этой базовой функциии, этот комбайнерсплиттер может также служить в качестве инжектора  постоянного тока для активных антенн, как антенн КВ так и УКВ/ДЦВ диапазонов.
Простота установки, низкие вносимые потери, высокая изоляция входных портов и возможность работы в широкой полосе частот, делает этот продукт особенно подходящим для применения в широкополосных коммуникационных  и сканирующих приемниках общего назначения в полосе частот от 9 кГц до 2,5 ГГц, с антеннами с частотой среза 30 МГц.
Комбайнерсплиттер двух антенн WiNRADiO WR-ACD-1800  особенно подходит для использования совместно с приемниками серии  WiNRADiO G3 и широкополосных коммуникационных  и сканирующими приемниками общего назначения, серии WR-G305/G315 Этот сплиттер также может быть использован с приёмниками любых сторонних производителей.

Особенности

  • Широкий диапазон частот
  • Плоская полоса пропускания
  • Низкой вносимые потери
  • Высокая входная изоляция
  • Ненужно внешнее питание для работы комбайнера
  • Обеспечение постоянного тока для активной антенны (функция инжекции питания «Т»-типа)
  • Защищённая от непогоды конструкция
  • Малые габариты и вес
  • Простая установка

Типичным примером использования подходящей антенной системы будет использования внешней КВ-антенны типа длинный луч или другой активной антенны в сочетании с дискоконусной антенной VHF/UHF диапазона, например WiNRADiO AX-81S HF Активная антенна плюс WiNRADiO AX-71C Дисконусная антенна.

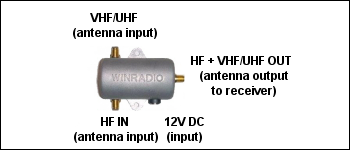

Комбайнерсплиттер двух антенн WiNRADiO WR-ACD-1800  подключается между антеннами и приемником, используя SMA разъемами и подходящим коаксиальным кабелем с малыми потерями.
Для работы комбайнерсплиттер двух антенн WiNRADiO WR-ACD-1800внешнее питание ненужно. Но для обеспечения постоянного тока активных антенн (например WiNRADiO AX-81S Активная КВ антенна ) необходимо использовать внешний источник питания.  Мы рекомендуем использовать линейный источник  питания с низким уровнем шумов WiNRADiO SF-41.

Стандартная комплектация поставки комбайнерасплиттер двух антенн WiNRADiO WR-ACD-1800:

  1. Сплиттер
  2. Инструкция
  3. Упаковка


Технические характеристики

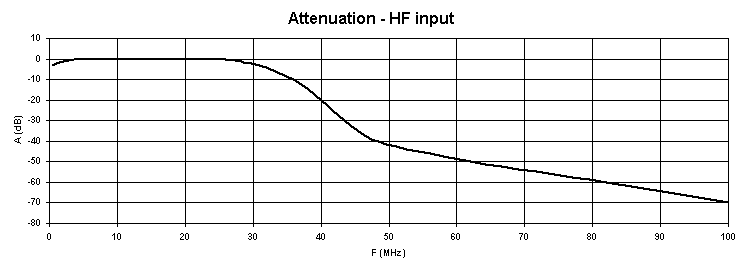

КВ вход

Вносимые потери

0,4 дБ при 20 МГц

Частота среза

30 МГц @ 3 дБ

Полоса пропускания

9 кГц - 30 МГц

Тип

ФНЧ 5-ого порядка

Входное полное сопротивление

50 Ом

Ослабление

> 35 дБ при 45 МГц

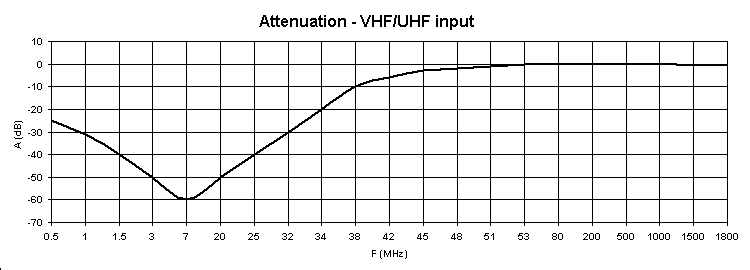

VHF / UHF вход

Вносимые потери

0,5 дБ при 60 МГц

Частота среза

45 МГц @ 3 дБ

Полоса пропускания

45 МГц - 1,8 ГГц

Тип

ФВЧ 5-ого порядка

Входное полное сопротивление

50 Ом

Ослабление

> 30 дБ при 30 МГц

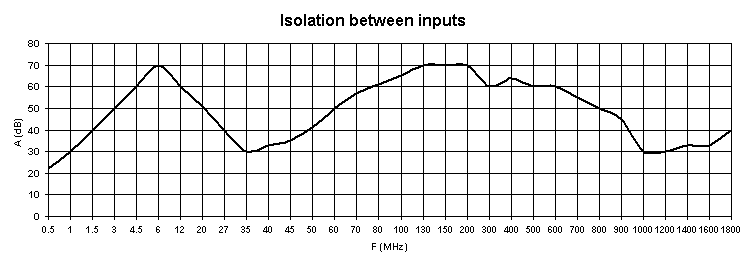

Типичные изоляции между входами

48 дБ

Разъемы

SMA (вход / выход), DC разъем для блока питания

Выход сплиттера

Частотный диапазон

9 кГц - 1,8 ГГц

Выходное сопротивление

50 Ом

Питание

Максимальное входное напряжение

50 В DC

Максимальный протекающий ток

250 мА

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции
