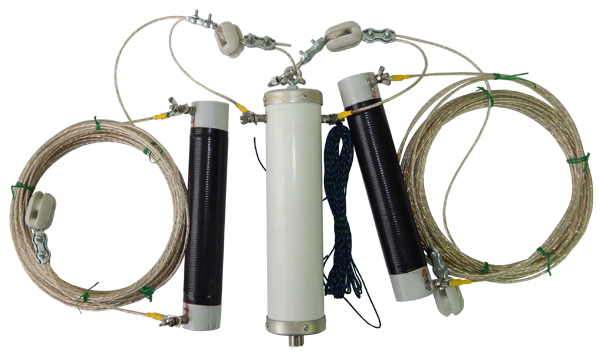

Дипольная антенна Радиал RCWL80-1000

3.6-14 МГц, дипольная, 1000 Ватт, длина 35 м.

Цена:
21 029
Кол-во:
- +
bookmark_outlineВ закладки

Эта траповая антенна - RCWL80-1000 - не имеет в своём составе конденсаторов в трапе. Их функцию выполняет прилегающий участок провода-излучателя. Внутренний диполь работающий на 40 м диапазоне имеет несколько большую длину, но в составе с катушкой трапа как раз попадает резонансом на 7 МГц. Внешние плечи наращивают всю антенну до резонанса на 80 м диапазоне. Благодаря отсутствию конденсаторов антенна по такой конструкции практически не ограничена по вмещаемой мощности и свободно пропускает 1 кВт в долгосрочном режиме излучения. Применённый балун новой конструкции BR-800-1,5–DR с отсекающим дросселем внутри согласует сопротивление антенны, лежащее в области 75-100 Ом в стандартные 50 Ом.

Комплектация антенны RCWL80-1000:
1. Комплект для сборки антенны;
2. Инструкция по эксплуатации;
3. Упаковка;

Характеристики антенны Радиал RCWL80-1000
Рабочие полосы частот по КСВ 2, кГц

80 м 200
40 м  120
20 м  175
Усиление, dBi 2
Поляризация горизонтальная
Импеданс, Ом 50
Грозозащита Есть
Максимальная мощность, Вт 1000 (PEP)
Габариты, м
35
Материал излучателей
стальной латунированный тросик в ПВХ изоляции
Материал и цвет РПУ балуна
Белый стеклопластик
Разъем
SO-239

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
