Вертикальная антенна ANLI A-1000MV

Приемо-передающая, вертикальная, 150-174 МГц, усиление 8.5 дБ, мощность 200 Ватт

Цена:
14 500
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

Высокое усиление
Простая настройка
Наилучшее соотношение цена/качество

Базовая антенна A-1000 MV предназначена для использования в качестве приемопередающей антенны в составе базового или стационарного оборудования радиосвязи.
Антенна состоит из 4-х коллинеарно расположенных излучающих элементов, соединенных последовательно. Фазосдвигающие катушки обеспечивают синфазную работу элементов. Благодаря сложению мощностей диаграмма направленности антенны в вертикальной плоскости значительно сужена, что обеспечивает высокое усиление при сохранении круговой направленности по горизонту.

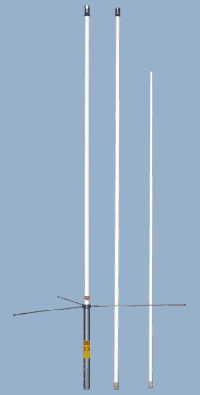

Антенна состоит из трех секций из высокопрочного фибергласса, соединяемых между собой герметичными муфтами. Такая конструкция надежно защищает излучающие элементы от атмосферных воздействий и ветровых нагрузок.
Антенна поставляется настроенной на диапазон 150 - 174 МГц, однако перестройка на другие частоты не требует специального оборудования и осуществляется подрезкой элементов до необходимого размера в соответствии с инструкцией. Питание антенны осуществляется заземленным автотрансформатором.
Успешная эксплуатация A-1000 MV на рынке СНГ - с 1997 г.

Характеристики антенны Anli A-1000MV

Электрические характеристики

Диапазон рабочих частот 150-174 МГц
Полоса пропускания по уровню КСВ=1.5 ? 2.5 МГц
КСВ на резонансной частоте ? 1.2
Усиление 8.5 dBi
Ширина ДН по уровню -3 dB 18°
Отклонение max. ДН от горизонта
Входное сопротивление 50 Ом
Тип антенны коллинеар
Кол-во излучающих элементов ?/4+3x5/8 ?
Поляризация вертикальная
Допустимая мощность 200 Вт
Разъем питания UHF female

Механические характеристики

Длина антенны 5 200 мм
Вес антенны 2.6 кг
Макс. ветровая нагрузка 160 км/ч
Материал корпуса фибергласс
Материал проводников латунь
Крепление на мачту, диаметр 35-65 мм
Материал крепления дюралюминий
Рабочий диапазон температур -45° ~ +80°
Грозозащита заземл. по DC
