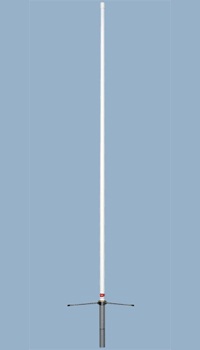

ANLI A-200 DB базовая антенна с круговой диаграммой направленности, работающая одновременно в двух радиолюбительских диапазонах VHF(143-148 МГц) и UHF(430-460 МГц). В отличии от базовой антенны ANLI A-100 DB имеет улучшенный коэффициент усиления 4.5 (VHF) / 7.8 (UHF) dBi. Базовая антенна ANLI A-200 DB построена по принципу параллельного сложения мощностей коллинеарно расположенных излучающих элементов, за счет этого достигается сужение ДН в вертикальной плоскости (чем больше длина антенны, тем уже ДН и выше усиление). Все проводящие элементы антенн выполнены из чистой меди, что снижает активные потери и позволяет использовать антенну при большой мощности источника. Излучающие элементы антенны ANLI A-200 DB помещены в пластиковый корпус из высокопрочного фибергласа, устойчивого к ветровым нагрузкам (до 160 км/ч ). Для соединения антенн с кабелем использован разъем UHF PL-259.
Электрические характеристики |
|
Диапазон рабочих частот | 143-148/430-460 МГц |
КСВ на резонансной частоте | ? 1.5 |
Усиление | 4.5 (VHF) / 7.8 (UHF) dBi |
Входное сопротивление | 50 Ом |
Тип антенны | коллинеар |
Поляризация | вертикальная |
Допустимая мощность | 200 Вт |
Разъем питания | U female |
Механические характеристики |
|
Длина антенны | 1 800 мм |
Вес антенны | 1.3 кг |
Макс. ветровая нагрузка | 160 км/ч |
Материал корпуса | фибергласс |
Материал проводников | латунь |
Крепление на мачту, диаметр | 35-65 мм |
Материал крепления | дюралюминий |
Рабочий диапазон температур | -45° ~ +80° |
Грозозащита | заземл. по DC |
