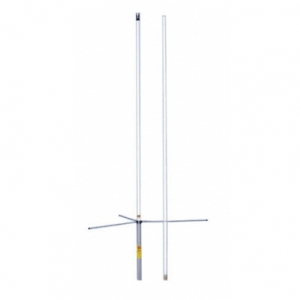

Вертикальная антенна ANLI A-300MV

Базовая вертикальная УКВ антенна на диапазон 150-174 МГц, Усиление - 6.5 dBi
Цена:
10 900
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

Профессиональное исполнение
Оптимальное усиление
Оптимальное соотношение цена/качество

Антенна A-300 MV является типичным представителем класса базовых коллинеарных антенн, представляющих собой совокупность синфазных излучающих элементов. Излучающие элементы соединены между собой с помощью фазосдвигающих индуктивностей, обеспечивающих необходимое амплитудно-фазовое распределение токов вдоль антенны. Благодаря сложению мощностей излучающих элементов обеспечивается высокое усиление при сохранении круговой ДН по горизонту. Это особенно важно при построении транкинговых или ретрансляционных систем связи, где необходимо обеспечить круговую направленность и максимальную дальность. Антенна имеет 2-х секционный герметичный фиберглассовый корпус, надежно защищающий излучающие элементы от атмосферных воздействий и ветровых нагрузок. Согласование антенны с 50-омным трактом осуществляется унифицированным согласующим устройством с использованием автотрансформатора, заземленного по постоянному току. Оптимально подобранные элементы согласующего устройства позволяют обеспечить низкую величину КСВ на резонансной частоте во всем диапазоне перестройки. Антенна поставляется настроенной на нижнюю часть диапазона. Настройка A-300MV на нужную частоту осуществляется подрезкой излучающих элементов до необходимого размера в соответствии с прилагаемой картой настройки.
Успешная эксплуатация A-300 MV на рынке СНГ - с 1996 г.

Характеристики антенны Anli A-300MV

Электрические характеристики

Диапазон рабочих частот150-174 МГц
Полоса пропускания по уровню КСВ=1.5? 3 МГц
КСВ на резонансной частоте? 1.2
Усиление6.5 dBi
Ширина ДН по уровню -3 dB24°
Отклонение max. ДН от горизонта
Входное сопротивление50 Ом
Тип антенныколлинеар
Кол-во излучающих элементов?/4+2x5/8 ?
Поляризациявертикальная
Допустимая мощность200 Вт
Разъем питанияUHF female

Механические характеристики

Длина антенны3 600 мм
Вес антенны2.2 кг
Макс. ветровая нагрузка160 км/ч
Материал корпусафибергласс
Материал проводниковлатунь
Крепление на мачту, диаметр35-65 мм
Материал креплениядюралюминий
Рабочий диапазон температур-45° ~ +80°
Грозозащитазаземл. по DC
