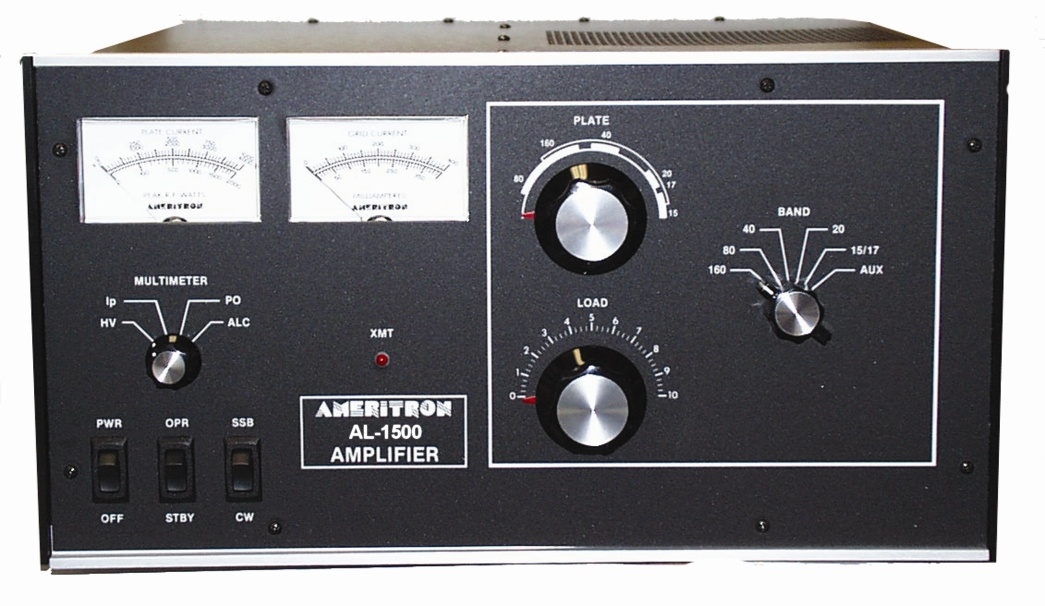

Усилитель мощности AMERITRON AL-1500X

Диапазон частот: 1.8-30 МГц включая WARC;
Мощность выходная: до 2500 Ватт;
Мощность возбуждения: 50-70 Ватт;

Кол-во:
- + Звоните
bookmark_outlineВ закладки
Купить набор
Добавьте товар в набор, чтобы увидеть скидку.
Итого:
1 043 934
1 044 610

Усилитель AMERITRON AL-1500 обеспечит максимально разрешимую мощность

В усилителе используется керамическая лампу 3CX1500A/8877, имеющая высокий коэффициент усиления по мощности. Для возбуждения усилителя AL-1500 на максимальную мощность 1500 Ватт, необходимо всего  65 ватт входной мощности от вашего трансивера – что позволяет использовать трансивер в облегчённом режиме.
Для охлаждения усилителя и продления жизни лампы, используется принудительный обдув с помощью тихого вентилятора, который не будет создавать лишнего шума во время работы на передачу. Для защиты лампы используется задержка старта лампы, и автоматическое отключение при превышении токов, в случае если усилитель неправильно настроен.

Усилитель способен отдать настоящих 1500 ватт непрерывной мощности при работе на передачу в течении 30 минут  и до 2500 ватт в течении  30 секунд . Вы получаете всю эту мощность, используя  65%-ую эффективность выходного каскада. Качество и «чистота» работы усилителя обеспечивается настроенными П-контурами на входе усилителя и тонко-настраиваемым П-контуром на выходе усилителя. Усилитель имеет защиту от перегрева и превышение токов.

Для питания усилителя используется высоко мощный и эффективный трансформатор Hypersil®, что даёт гальваническую развязку усилителя от питающей сети и мостовую схему схему умножения напряжения с конденсаторами высокой ёмкости. Полное напряжение питания анода составляет 3300 Вольт под нагрузкой в режиме передачи и 3600 Вольт без нагрузки.

Усилитель AL-1500 выполнен в стальном шасси с отдельными ВЧ отсеками, что препятствует проникновению ВЧ-энергии в пространство, и позволяет, свети к минимуму RFI и TVI помехи.

Тщательно разработанная схема выходного П-контура обеспечивает оптимальную добротность (Q) для каждого диапазона работы, а высоковольтные конденсаторы обеспечивают плавную и точную настройку усилителя на любой частоте используемого диапазона, обеспечивая полную выходную мощность.

Система защиты лампы предупреждает о превышении тока сетки и отключит усилитель в случае неправильной его работы. Обратное включение возможно будет только после восстановления правильных уровней сигнала на входе усилителя или полном выключении усилителя.
Трансформатор усилителя может питаться от разных напряжений и может переключаться в диапазоне от 205 до 265 Вольт сети питания. С завода установлен уровень 240 Вольт.

Усилитель AL-1500 имеет два прибора индикации параметров с подсветкой. Измеритель тока сетки постоянно показывает значение тока и индицирует о безопасной эксплуатации усилителя.
Второй индикатор может отображать по выбору несколько параметров, таких как Напряжение Анода, ток Анода, уровень  ALC, пиковую выходную мощность.

Управление усилителя осуществляется от трансивера через соответствующий разъём «XMT».

Комплектация усилителя Ameritron AL-1500

  • Усилитель;
  • Инструкция по эксплуатации;
  • Упаковка.
Технические характеристики усилителя Ameritron AL-1500

Основные характеристики

Рабочие диапазоны 10-160 метров, включая WARC
Пиковая выходная мощность в режиме SSB 2500 Ватт (РЕР, 30 секундный режим)
в режиме CW 1500 Ватт (постоянная долговременная мощность)
Мощность возбуждения от трансивера мощность возбуждения от трансивера 50-70 Ватт, абсолютный максимум - 100 Ватт
Лампа 1шт 3CX1500/8877
Входное и выходное сопротивление 50 Ом (настраиваемое П-контурами)
Питание от сети 200-260 вольт (переключаемое)
Габариты (нет данных)
Вес (нет данных)
Производство США

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
