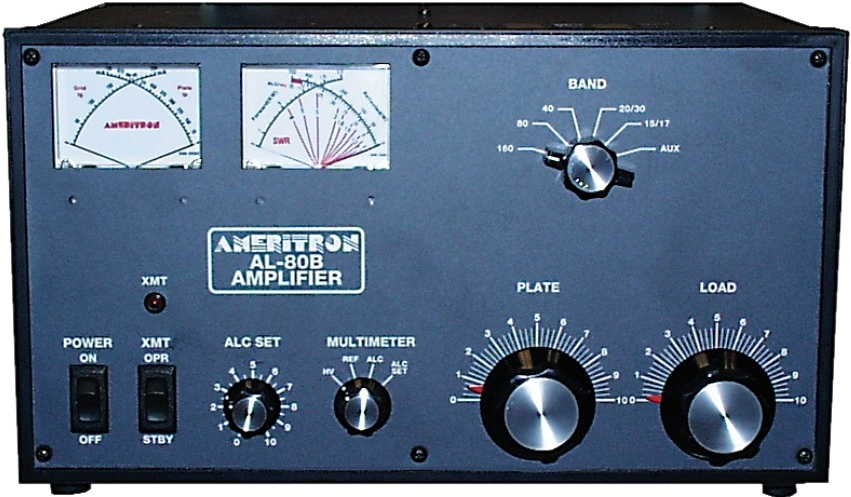

Усилитель мощности AMERITRON AL-80BX

Диапазон частот: 1.8-30 МГц включая WARC;
Мощность выходная: до 1000 Ватт;
Мощность возбуждения: 85-100 Ватт;

Кол-во:
- + Звоните
bookmark_outlineВ закладки
Купить набор
Добавьте товар в набор, чтобы увидеть скидку.
Итого:
404 094
404 770

Линейный усилитель мощности Ameritron AL-80B выполнен на лампе 3-500Z по схеме с общей сеткой. Лампа установлена вертикально, что значительно снижает опасность межэлектродных замыканий.

Для согласования входа усилителя Ameritron AL-80B, с выходом передатчика на входе установлены раздельные П-контуры для каждого из рабочих диапазонов. Применение настроенного входа выравнивает нагрузку на выходной каскад трансивера и позволяет получить КСВ близкий к 1 на всех диапазонах. Возможна дополнительная подстройка контуров сквозь отверстия в задней панели усилителя.

Источник анодного питания усилителя Ameritron AL-80B, собран по трансформаторной схеме с удвоением напряжения и использует электролитические конденсаторы большой емкости. Анодный трансформатор намотан на сборном стальном сердечнике из пластин с устойчивым к высокой температуре силиконовым покрытием, обеспечивающим высокую удельную мощность при небольшом весе. Анодное напряжение холостого хода 3100 вольт, при полной нагрузке около 2700 вольт. Для снижения температуры внутри корпуса использован низкооборотный вентилятор компьютерного типа, обеспечивающий циркуляцию воздуха при невысоком уровне шума.

Детали выходного контура усилителя Ameritron AL-80B (бескаркасные катушки из толстого провода, анодный конденсатор с керамическими изоляторами и большим зазором между пластинами, переключатель диапазонов на керамическом диэлектрике) обеспечивают надежную работу и высокий КПД колебательной системы. Ручки конденсаторов переменной емкости снабжены верньерами с замедлением и индикацией положения роторов.

Усилитель Ameritron AL-80B, также имеет систему ALC, переключатель режимов работы и обхода, индикацию работы на передачу и приборы для измерения напряжения источника анодного питания/тока анодов и величины сеточного тока. Оба прибора измерения имеют подсветку. Для работы QSK возможна установка дополнительного модуля QSK-5.

Комплектация усилителя Ameritron AL-80B

  • Усилитель;
  • Инструкция по эксплуатации;
  • Упаковка.
Технические характеристики усилителя Ameritron AL-80B

Основные характеристики

Рабочие диапазоны 10-160 метров, включая WARC
Пиковая выходная мощность в режиме SSB 1000 Ватт
в режиме CW 800 Ватт
Мощность возбуждения от трансивера мощность возбуждения от трансивера 85-100 Ватт
Лампы Лампа 3-500Z с нейтрализацией в включении с общей сеткой
Входное и выходное сопротивление 50 Ом
Питание от сети 220 вольт
Габариты 210x370x394 мм
Вес 22 кг
Производство США

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
