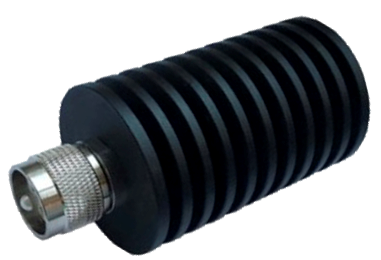

Малогабаритный эквивалент Cabelcom DL100U, имеющий конструктивное исполнение - ребристый цилиндр из зачерненного, для лучшего отвода тепла, алюминия, внутри которого закреплен мощный безиндукционный резистор 50 Ом, присоединительный UHF (папа) разъем эквивалента размещен на торце цилиндра, такая конструкция эквивалента нагрузки близка к идеальной коаксиальной и обеспечивает минимальную длину вывода резистора до центрального контакта разъема, тем самым - минимальные величины конструктивной реактивности, собственного КСВ и излучаемой электромагнитной энергии.
Основные характеристики Cabelcom DL100U
Охватывает КВ, УКВ, ДМВ и СВЧ частоты, для проверки и настройки любительских, профессиональных и гражданских приемопередатчиков и усилителей.
Долговременная подводимая к эквиваленту мощность - это такая мощность, которая позволяет ему длительно (часы, сутки и т.д.) без изменения параметров или характеристик исполнять свои функции.
Кратковременная - это мощность, которую эквивалент может выдержать без заметного изменения своих параметров или характеристик в течении короткого интервала времени (десятка-другого секунд), достаточного для проведения измерений. Внимание! Подведение к прибору мощности больших значений в разрешенном временном интервале, приводит к повреждению прибора и может вызвать повреждение передатчика!
Величина сопротивления прибора должна быть равна выходному волновому сопротивлению исследуемого радиопередатчика или трансивера. Внимание! Использование прибора и исследуемого радиопередатчика с разными значениями волнового сопротивления приведет к повреждению исследуемого радиопередатчика!
Эквивалент оснащен UHF (папа) разъемом соединения, что позволяет подключать его непосредственно в выходной разъем радиопередатчика, без использования дополнительных кабельных переходников, что позволяет уменьшить потери мощности в кабельных линиях и значительно уменьшить параметр КСВ. Радиопередающие устройства (трансиверы), как правило, имеют на выходе разъемы типа гнездо(мама) и эти эквиваленты нагрузок возможно присоединять напрямую, без дополнительного кабеля (переходника), к выходным разъемам исследуемой аппаратуры, что позволяет исключить вносимые кабелями искажения и повысить результативность измерений.
Резистор эквивалента соединен с корпусом, который изготовлен из ребристого алюминия, представляющего собой радиатор с воздушным охлаждением. Это дает возможность эффективного тепло отведения для улучшения характеристик прибора и повышения его длительной работоспособности.
Комплектация нагрузки Cabelcom DL100U
Нагрузка;
Упаковка;
Общая информация
Купить эквивалент DL100U, Вы можете с доставкой в любой другой город РФ, а также в Казахстан и Беларусь.
Основные характеристики эквивалента нагрузки Cabelcom DL100U
Импеданс нагрузки:
50 Ом
Подводимая мощность:
Постоянная:
30 Ватт
Кратковременная:
50 Ватт - не более 5 минут с паузой 5 минут (цикл 50%)
100 Ватт - не более 5 минут с паузой 15 минут (цикл 25%)
Частотный диапазон
0-1000 МГц
Максимальное КСВ
1.2
Разьем
UHF
Масса
460 гр.
Размеры
100х60мм (выс. диам.)
ВНИМАНИЕ!!!
Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
