RG-213 U CAVEL

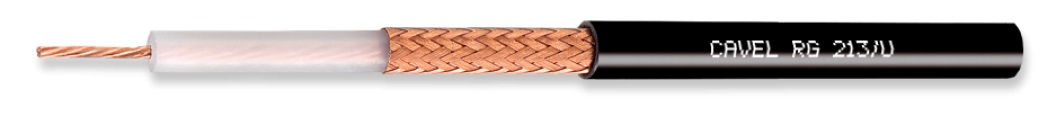

RG-213 U производство компании CAVEL (Италия), это радиочастотный коаксиальный кабель с волновым сопротивлением 50 Ом, внешним диаметром 10.3 мм, с черным цветом изолятора и медной центральной жилой.
Коаксиальный кабель имеет европейское качество изготовления, отличные эксплуатационные и технические характеристики и доступную цену.
Радиочастотные коаксиальные кабели используются для передачи высокочастотных сигналов в различной электронной аппаратуре, особенно в трансмиттерах и ресиверах, трансиверах, радио- и ТВ-передатчиках, антенах. Различные механические, температурные и электрические характеристики коаксиальных кабелей позволяют использовать их для передачи сигналов вплоть до гигагерцового диапазона.
Общие |
|
| Производство | Италия |
| Соответствие стандарту |
MIL-C-17 |
| Количество метров в бухте | 100 |
| Цвет кабеля | Черный |
| Монтаж внутри помещений | Да |
|
Монтаж вне помещений |
Да |
Конструкция |
|
| Центральный проводник: | |
| Материал | Cu - медь |
| Диаметр | 7x0.75 мм |
| Диэлектрик: | |
| Материал | PE - полиэтилен |
| Диаметр | 7.25 мм |
| Экран: | |
| Материал оплетки |
Cu - медь |
| Плотность заполнения | 96% |
| Диаметр | 7.97 мм |
| Внешняя оболочка: | |
| Материал | PVC - поливинилхлорид |
| Диаметр | 10.3 мм |
Физические параметры |
|
| Вес меди | 73.85 кг/км |
|
Вес кабеля |
151.34 кг/км |
| Минимальный радиус изгиба при однократных | 50 мм |
| многократных изгибах | 100 мм |
| Усилие на разрыв для кабеля | 400 Н |
Электрические параметры |
|
| Волновое сопротивление | 50 Ом |
| Емкость | 100 пФ/м |
| Скорость распространения | 66% |
|
Затухание при 20 °С (дБ/100 м): |
|
|
50 МГц |
4.1 |
|
200 МГц |
9.0 |
|
300 МГц |
11.3 |
|
470 МГц |
14.8 |
|
862 МГц |
21.2 |
|
1000 МГц |
23.6 |
|
Коэффициент подавления возвратной волны: |
|
|
30 - 300 МГц |
27 дБ |
|
300 - 600 МГц |
26 дБ |
|
600 - 1000 МГц |
24 дБ |
|
Максимальная мощность: |
|
|
100 МГц |
830 Вт |
|
400 МГц |
320 Вт |
|
1000 МГц |
180 Вт |
| Напряжение пробоя | 5 кВ |
