Направленная антенна Hy-Gain LJ-205CA

14 МГц, направленная, 4000 Ватт, 5 элементов.

Кол-во:
- + Звоните
bookmark_outlineВ закладки

Полноразмерная пятиэлементная направленная КВ антенна Hy-Gain LJ-205CA предназначена для тех, кто не терпит компромиссов и хочет добиться наилучших возможных параметров антенны на всем выделенном радиолюбителям участке диапазона 20 метров.

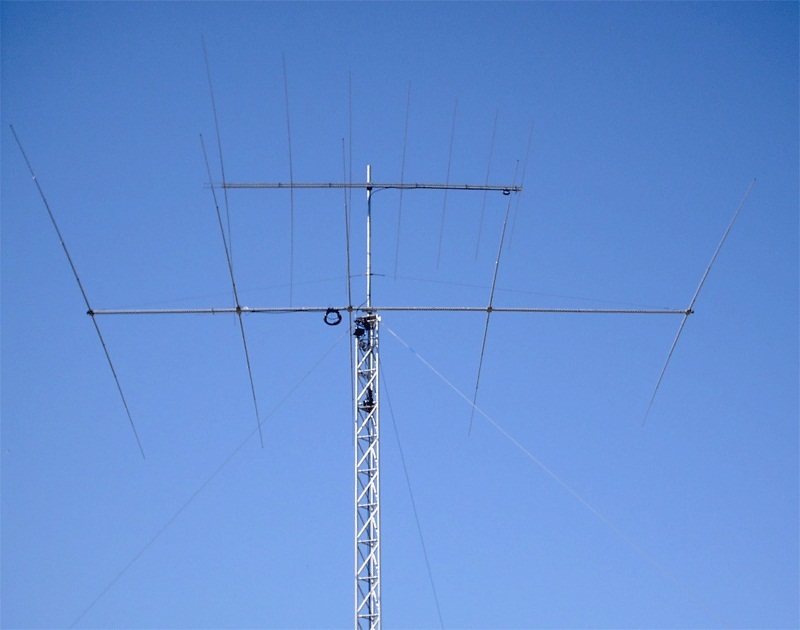

Многие опытные коротковолновики небезосновательно считают, что настоящие направленные антенны начинаются лишь с 5-6 полноразмерных элементов, расположенных на траверсе с длиной не менее половины длины волны. В то же время, в описаниях популярных многодиапазонных траповых и многоэлементных антенн часто указываются значения усиления и защитных направленных свойств антенн лишь незначительно уступающих полноразмерным моделям. Дело в том, что антенны с полноразмерными элементами сохраняют свои высокие параметры в значительно более широком диапазоне частот, причем сохраняется не только приемлемый КСВ, но и усиление, а также отношение излучения антенны вперед-назад и вперед-вбок. Параметры многодиапазонных антенн с укороченными элементами значительно сильнее изменяются в пределах одного рабочего диапазона и часто усиление в 7,5 дБи и отношение излучения вперед-назад в 25 дБ измеренные на середине диапазона соответствуют лишь 5 дБи и 10 дБ при измерении параметров этой антенны на краях диапазона. Параметры же полноразмерных антенн, таких как Hy-Gain LJ-205CA лишь незначительно ухудшаются по краям рабочего диапазона. На фотографии размещенной на этой странице нашего сайта Вы видите антенну Hy-Gain LJ-205CA размещенную под логопериодической антенной для более высокочастотных диапазонов.

Элементы антенны Hy-Gain LJ-205CA изготовлены из высокопрочного дюралюминиевого сплава, весь крепеж и крепление элементов к траверсе – из нержавеющей стали. Для крепления траверсы к мачте используются мощные скобы, отлитые из дюралюминиевого сплава и соединенные болтами из нержавеющей стали. В комплект антенны входят узлы крепления и трос из нержавеющей стали для поддержки траверсы. Конструктивное исполнение LJ-205CA позволяет выдерживать порывы ветра скоростью до 180 км/ч.

В инструкции по сборке и установке антенны приведены установочные размеры антенны как для диапазона 20 метров, так и для диапазона 17 метров. При перестройке антенны на диапазон 17 метров требуется лишь изменение длин элементов согласно руководству, никаких дополнительных слесарных работ при этом не требуется. Усиление антенны на диапазоне 17 метров может достигать 9,63 дБи, максимальное отношение излучений вперед-назад до 23.8 дБ.

В точке подключения питающего кабеля к антенне необходимо использование симметрирующего устройства 1:1. Его можно либо самостоятельно изготовить из коаксиального кабеля, по указаниям приведенным в описании антенны либо приобрести отдельно симметрирующие устройства Hy-Gain BN-86 (при мощности до 1000 Ватт) или Hy-Gain BN-4000B (при мощности до 4000 Ватт).

Внимание! Возможна доставка антенны транспортными компаниями Деловые Линии или Желдор Экспедиция. Доставка транспортной компанией ЕМС Почта России невозможна, так как длина упаковок антенны превышают максимальные допустимые величины.

Технические характеристики антенны Hy-Gain LJ-205CA
Коэффициент усиления на 20 м, dBi 8.67
Макс. отношение излуч. вперед/назад, дБ 31
Диаметр траверсы, см. 5.1
Длина траверсы, м. 10.36
Входной имеданс, Ом 50
Макс. длина элемента. м. 10.95
Диапазоны, м. 20
Радиус поворота, м. 7.62
Максимальная пиковая мощность, Вт 4000
Площадь ветровой нагрузки, кв. м. 0.84
Макс. скорость ветра, км/ч. >160
Вес, кг. 28
