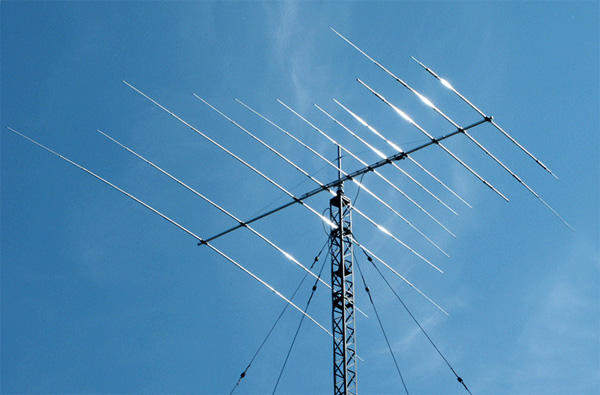

Направленная антенна Hy-Gain TH-11DX

Тип антенны: Направленная. Одинадцать элементов;
Диапазоны: 20/17/15/12/10 метров;
Мощность: 4000 Ватт.
Поставка с завода только по заказу. Срок 1-2 месяца.

Цена:
95 049
Кол-во:
- + В корзину
bookmark_outlineВ закладки

Направленная КВ антенна Hy-Gain TH-11DX, имеет 11-элементов для работы на радиолюбительских диапазонах 10, 12, 15, 17 и 20 метров. Отличные параметры и эффективность в работе, в сочетании с высокой прочностью антенны TH-11DX, удовлетворят самого требовательного контест или DX-мена и обеспечат долгие годы надежной и безотказной работы!

Все элементы КВ антенны Hy-Gain TH-11DX изготовлены из прочного дюралюминиевого сплава, весь крепеж и крепление элементов к траверсе – из нержавеющей стали. Для крепления траверсы к мачте используются мощные скобы, выполненные из дюралюминиевого сплава и соединенные болтами из нержавеющей стали. В комплект антенны TH-11DX также входят узлы крепления и трос из нержавеющей стали для поддержки траверсы. Конструктивное исполнение КВ антенны TH-11DX позволяет выдерживать порывы ветра скоростью до 192 км/ч.

Активный элемент антенны Hy-Gain TH-11DX выполнен в виде 6-элементной логопериодической решетки, что обеспечивает превосходную широкополосность и минимальные потери. В активном элементе антенны TH-11DX отсутствуют трапы, поэтому максимальная подводимая к антенне мощность ограничена лишь типом примененного симметрирующего устройства BN-4000.

Антенна Hy-Gain TH-11DX имеет раздельные полноразмерные рефлекторы и по одному траповому директору для диапазонов 20 и 17 метров. Эффективность антенны в этих диапазонах приблизительно соответствует 4-х элементной антенне Yagi. В диапазоне 15 м антенна TH-11DX имеет одиночный траповый директор, что в сочетании с направленными свойствами 6-элементного активного элемента обеспечивает эффективность сравнимую с 3-х элементной антенной Yagi. В диапазоне 12 м направленные свойства антенны целиком обусловлены 6-элементным логопериодическим излучателем. В диапазоне 10 м основную роль играет излучение логопериодического излучателя и 2-х траповых директоров. Эффективность антенны TH-11DX на этом диапазоне соответствует 4-х элементной антенне Yagi.

В комплект антенны Hy-Gain TH-11DX входит симметрирующее устройство BN-4000, рассчитанное на пиковую мощность передатчика до 4000 Вт (до 2000 Вт в режиме несущей), а также туба с токопроводящей смазкой типа Penetrox-A®, применение которой при сборке значительно увеличивает срок службы антенны в регионах с влажным морским климатом.

Большой вес антенны TH-11DX - 40 кг и площадь ветровой нагрузки антенны требуют использования мощного поворотного устройства типа Yaesu G-1000DXA или Yaesu G-2800SDX. Антенна упакована для транспортировки в три картонные коробки длиной 180-205 см.

Внимание! Возможна доставка антенны транспортными компаниями СПСР-Экспресс, Грузовозофф или ЖелдорЭкспедиция. Доставка трансипортной компанией ЕМС Почта России невозможна, так как длина упаковок антенны и ее вес превышают максимальные допустимые величины.

Технические характеристики антенны Hy-Gain TH-11DX
Диаметр траверсы, см. 5.1
Длина траверсы, м. 7.32
Диапазоны, м. 10, 12, 15, 17, 20
Макс. длина элемента. м. 11.28
Диаметр мачты, см. 5,1-6.4

Макс. отношение излуч. вперед/назад, дБ

27
Коэффициент усиления на 20 м, dBi 8.6
Коэффициент усиления на 17 м, dBi 8.4
Коэффициент усиления на 15 м, dBi 8.1
Коэффициент усиления на 12 м, dBi 7.5
Коэффициент усиления на 10 м, dBi 9.2
Макс. подводимая мощность кВт.

4

Число элементов 11
Число элементов на диапазон 6-9
Радиус поворота, м. 6.7
Полоса при КСВ<2, 10="" td="">1200

Полоса при КСВ<2, 12="" 17="" p="">

100
Полоса при КСВ<2, 15="" td="">450
Полоса при КСВ<2, 20="" td="">350

Минимальный КСВ

1.1

Вес, кг.

40
Площадь ветровой нагрузки, кв. м. 1.1
Макс. скорость ветра, км/ч. >192

Ветровая нагрузка при 120 км/ч., кг.

222
