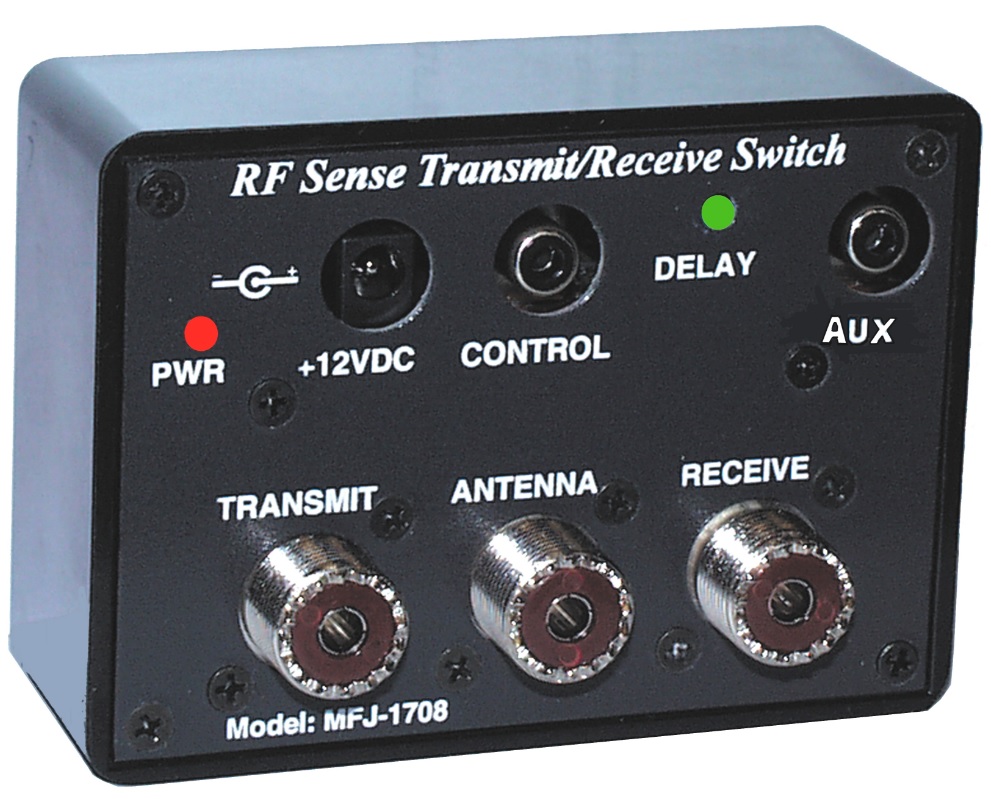

Антенный коммутатор MFJ-1708

Переключение: Автоматическое - приемная антенна/передающая антенна
Диапазон частот: 0-30 МГц
Мощность: 200 Ватт

Кол-во:
- + Звоните
bookmark_outlineВ закладки

Автоматическая коммутация двух антенн для вашего трансивера

Предпочитаете использовать старые ламповые передатчики и приемники вашей молодости? Процесс переключения приемных и передающих антенн на винтажном оборудовании является не простой задачей!

Теперь, вы можете использовать портативный автоматический коммутатор антенн MFJ и переключать антенны для приема и передачи с помощью реле. Вход вашего приемника закорачивается на землю для защиты его последующих каскадов.  Также устройство снабжено дополнительным разъемом, контакт которого замыкается на землю в режиме приема (размыкается при передаче) для подсветки таблички «В эфире» или других целей.

Вместо цепи обнаружения ВЧ сигнала, для коммутации антенны, вы можете использовать линию управления PTT от другого устройства или педали (ключа). Предусмотрена регулировка времени задержки возврата устройства на прием. Это позволяет предотвратить нежелательное переключение антенн в паузах между телеграфными посылками или словами вашего сообщения.
Допускается использование любых видов излучения - CW, AM, SSB, FM или цифровые данные.  Максимальный уровень мощности 200 Вт PEP в режиме SSB.

Устройство снабжено стандартными разъемами SO-239 для антенны, передатчика и приемника. Кроме этого, предусмотрен вход управления, дополнительный контакт, замыкаемый на землю, регулировка длительности задержки и разъем питания.

В основе антенного коммутатора MFJ-1708 с детектором ВЧ сигнала используется реле, управляющее режимом приема или передачи. Если на устройство не подано питание, то оно находится в режиме передачи. Как только питание будет подано, будет включено реле и установлен режим приема. Если устройство обнаружит ВЧ сигнал или линия управления, каким-либо образом, будет замкнута на землю, то реле будет отключено и устройство перейдет в режим передачи.

Регулятор задержки позволяет вам задать отрезок времени для возврата реле обратно в режим приема. Вы можете настроить его в пределах от 0 до 2 секунд.

Дополнительный разъем управления содержит контакт, замыкаемый на землю в режиме приема (размыкаемый при передаче) для подсветки таблички «В эфире» или другого использования.

Для питания коммутатора MFJ-1708  с детектором ВЧ сигнала требуется источник напряжения 12V DC или адаптер сети переменного тока.

Основные характеристики коммутатора MFJ-1708

Частотный диапазон 1.8-30 МГц

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
