Дипольная антенна MFJ-1778

3,5-29 МГц, дипольная, 1500 Ватт, длина 30 метров, требует антенного тюнера.

Цена:
7 068 7 372 cэкономь 304
Кол-во:
- +
bookmark_outlineВ закладки

Многодиапазонная КВ антенна типа G5RV - MFJ-1778 позволяет работать на радиолюбительских диапазонах 10-80 метров с использованием дополнительного антенного тюнера с несимметричным выходом. Антенну MFJ-1778 можно использовать и на диапазоне 160 метров, для этого необходимо соединить оба проводника симметричной линии питания вместе и подключить их к выходу антенного тюнера. На этом диапазоне антенна MFJ-1778 работает как Т-образная антенна, поэтому обязательно необходимо использовать систему заземления или противовесов.

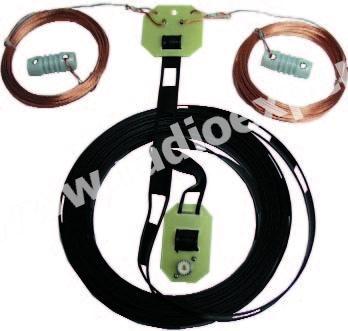

Каждое из плеч антенны MFJ-1778 имеет длину 15 метров и выполнено из антенного канатика, общая длина полотна антенны 30 метров. Центральный изолятор MFJ-1778 выполнен из стеклопластика, изоляторы на концах плеч из фарфора. Для питания и согласования антенны MFJ-1778 используется симметричная линия с волновым сопротивлением 450 Ом и длиной 10 метров. Со стороны передатчика линия заканчивается коаксиальным гнездом типа SO-239 к которому можно подключить дополнительный питающий коаксиальный кабель 50 Ом необходимой длины. Максимальная подводимая мощность 1500 Ватт.

Антенна MFJ-1778 может быть подвешена горизонтально, с поднятой точкой питания и опущенными плечами (в форме Inverted Vee) или наклонно в одну из сторон (как «слопер»). Рекомендуется выбирать высоту подвеса антенны MFJ-1778 не менее 10 метров, и располагать ее таким образом что линия питания расположена вертикально на расстоянии не менее чем 7-8 метров от точки питания антенны. Линия питания должна располагаться на растоянии не ближе 15 см от металлических предметов, например антенной мачты.

Комплектация антенны MFJ-1778

  • Комплект для сборки антенны;
  • Инструкция по эксплуатации;
  • Упаковка.

Untitled Document

Технические характеристики антенны MFJ-1778
Диапазоны, м. 10-80
Длина полотна антенны, м 30
Макс. подводимая мощность, Вт 1500
Входной импеданс, Ом 50

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
