QRP-трансивер Х1M

1-30 МГц,
USB/LSB/CW;
5 Ватт.


Снят с производства
bookmark_outlineВ закладки

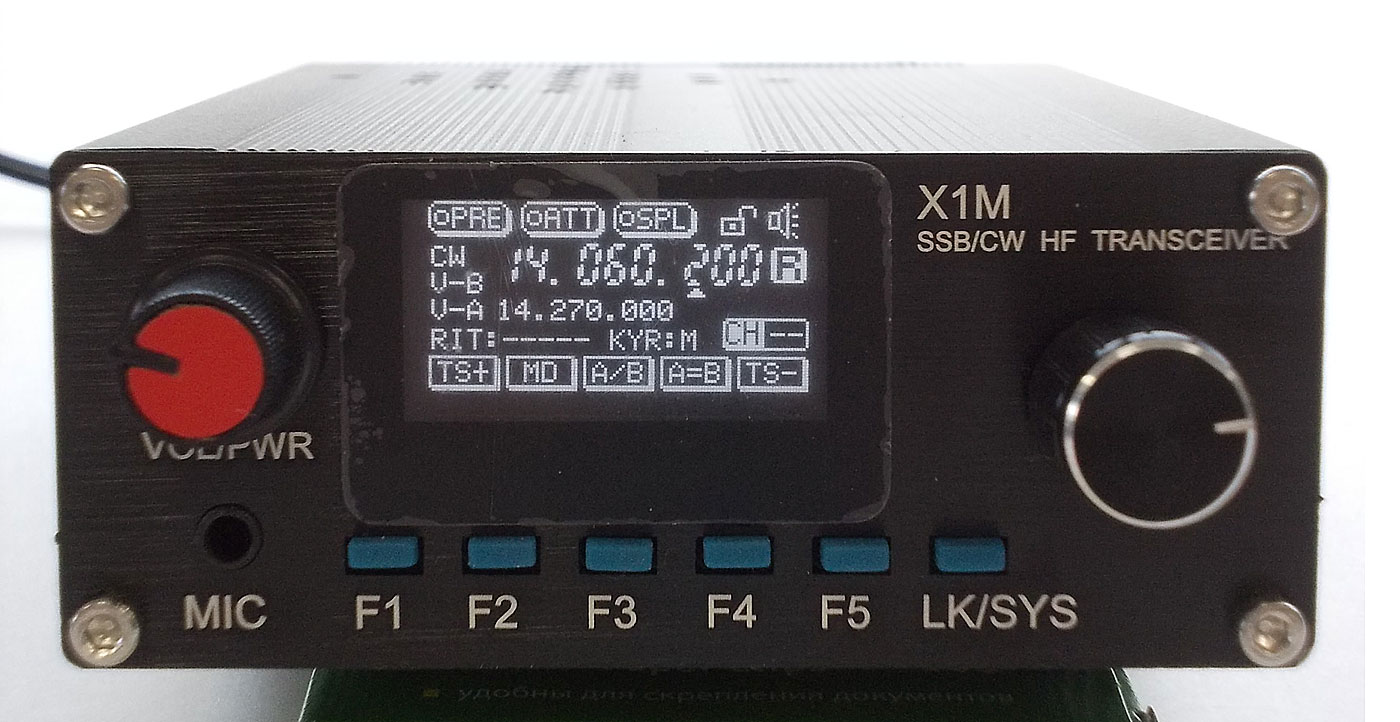

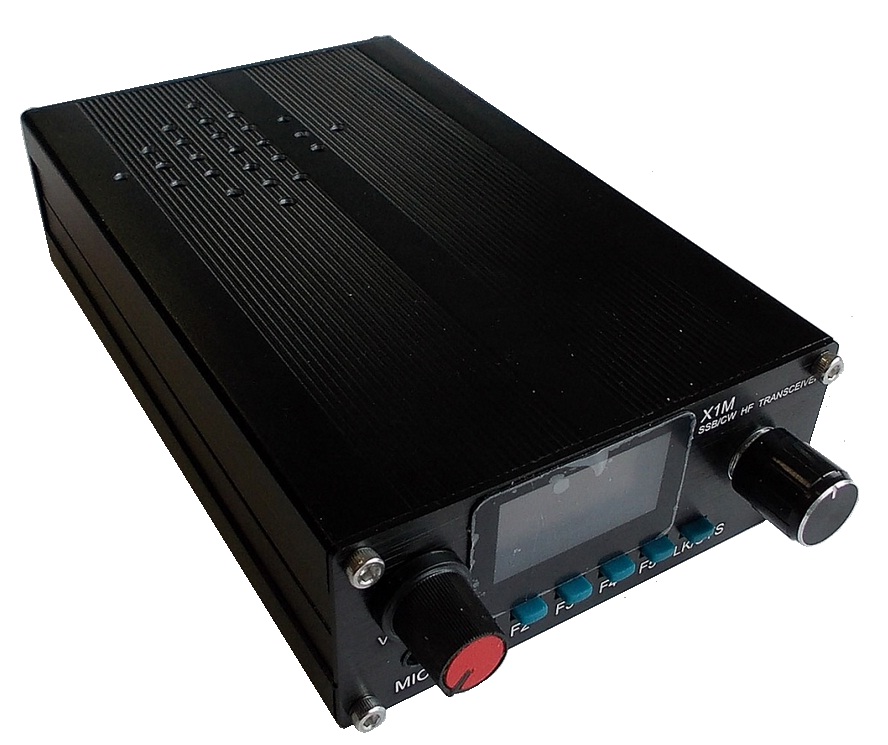

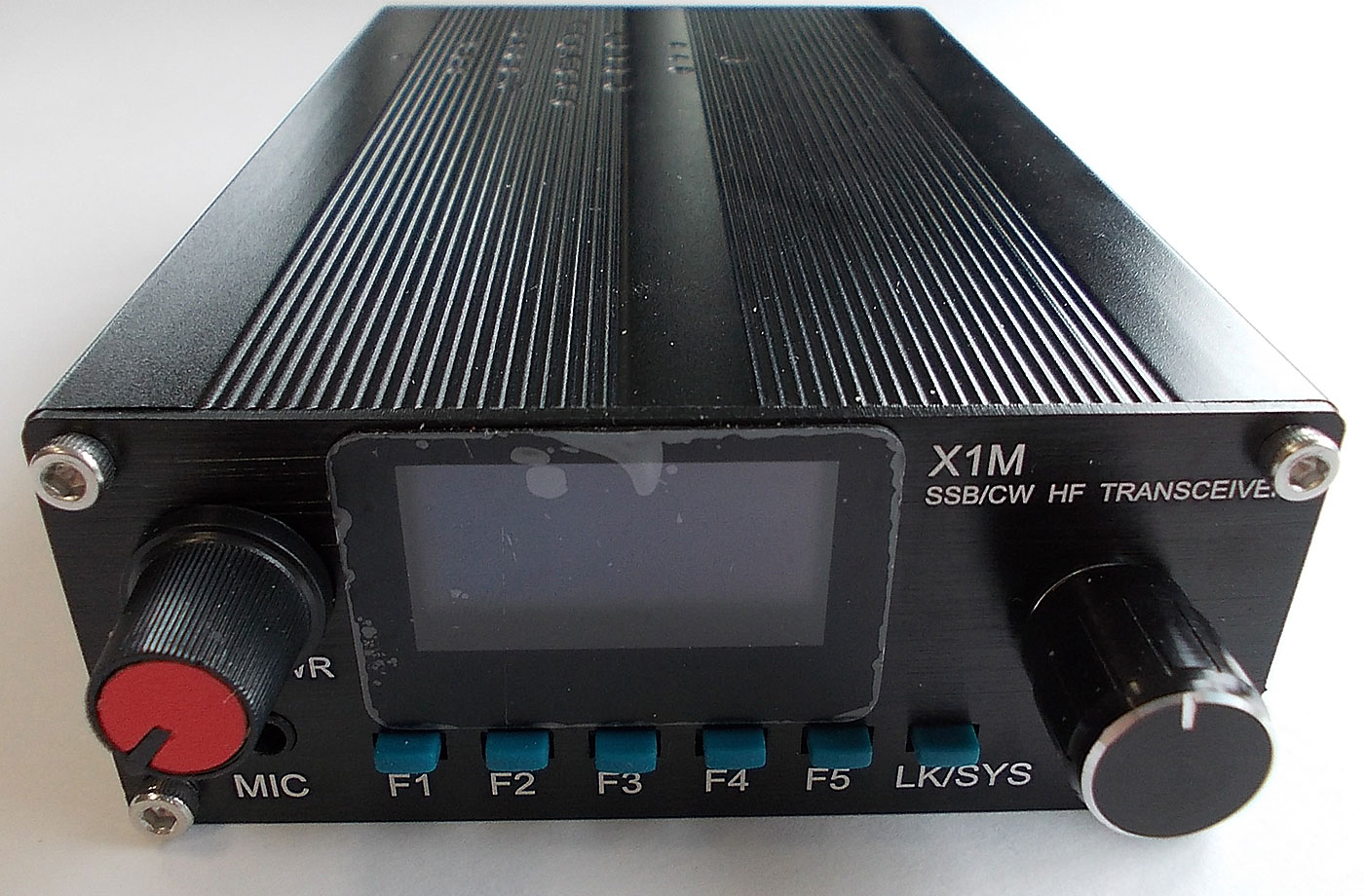

Новинка 2013 года от наших китайских коллег. Самый маленький полноценный КВ трансивер в мире! X1M - многодиапазонный QRP трансивер КВ диапазона. Трансивер выполнен на современной элементной базе с применением SMD-компонентов и микросхем высокой интеграции. Это позволило добиться хорошей экономичности трансивера и сократить его размеры до минимально возможных габаритов.

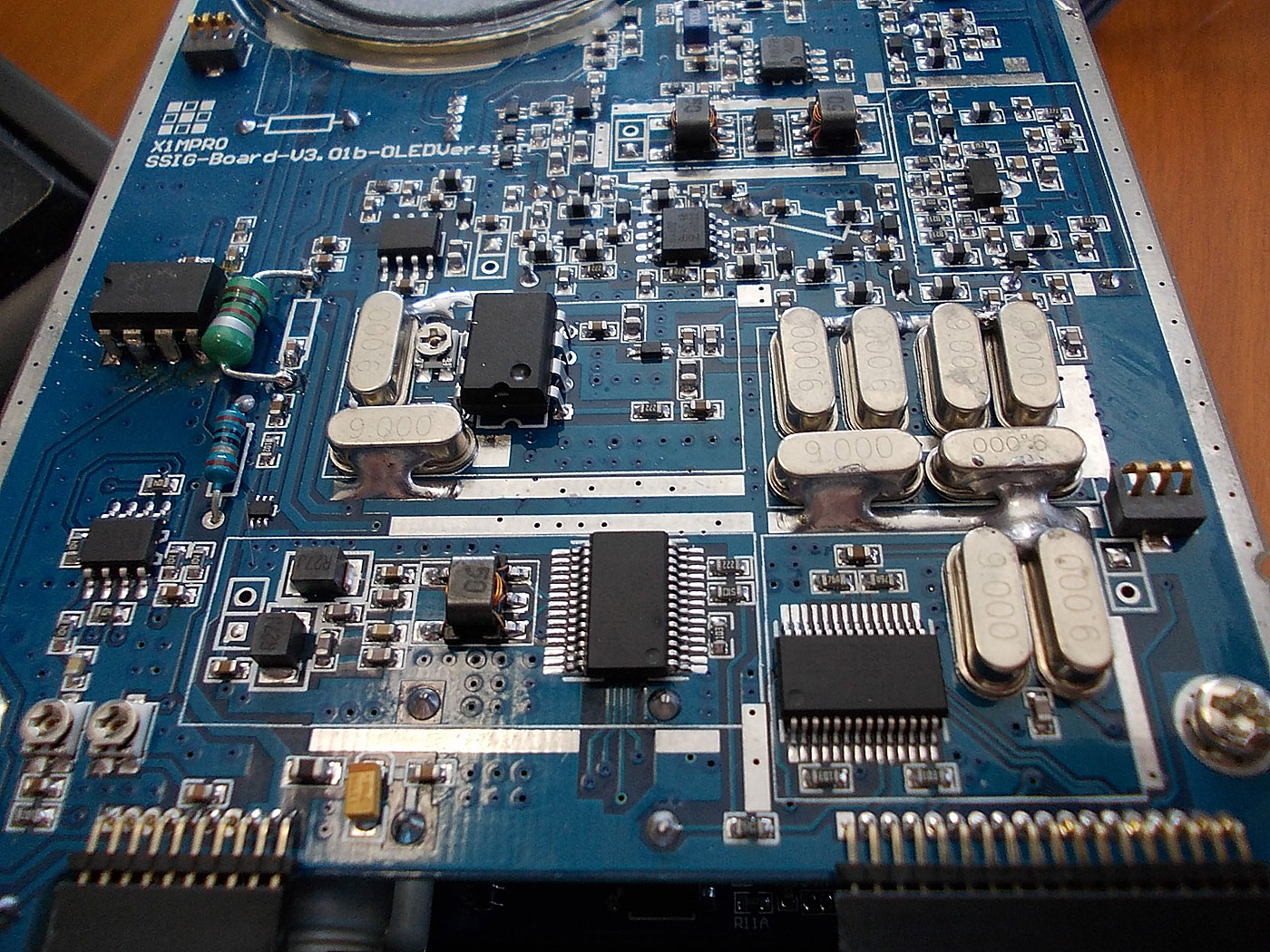

Трансивер Х1M собран по классической схеме с одним преобразованием «вниз» на частоту 9МГц.  В качестве фильтра основной селекции применён 8-кристальный кварцевый фильтр, обеспечивающий превосходную селективность по соседнему каналу в полосе 200Гц-2.5кГц.  В качестве гетеродина применён современный DDS-синтезатор, позволяющий мгновенно настроится на нужный участок частот или установить шаг настройки от 10МГц до 1Гц. На входе трансивера Х1M применены настоящие узкополосные переключаемые полосовые фильтры диапазонной селекции, обеспечивающие хорошую предварительную селекцию сигналов по всему радиодиапазону.

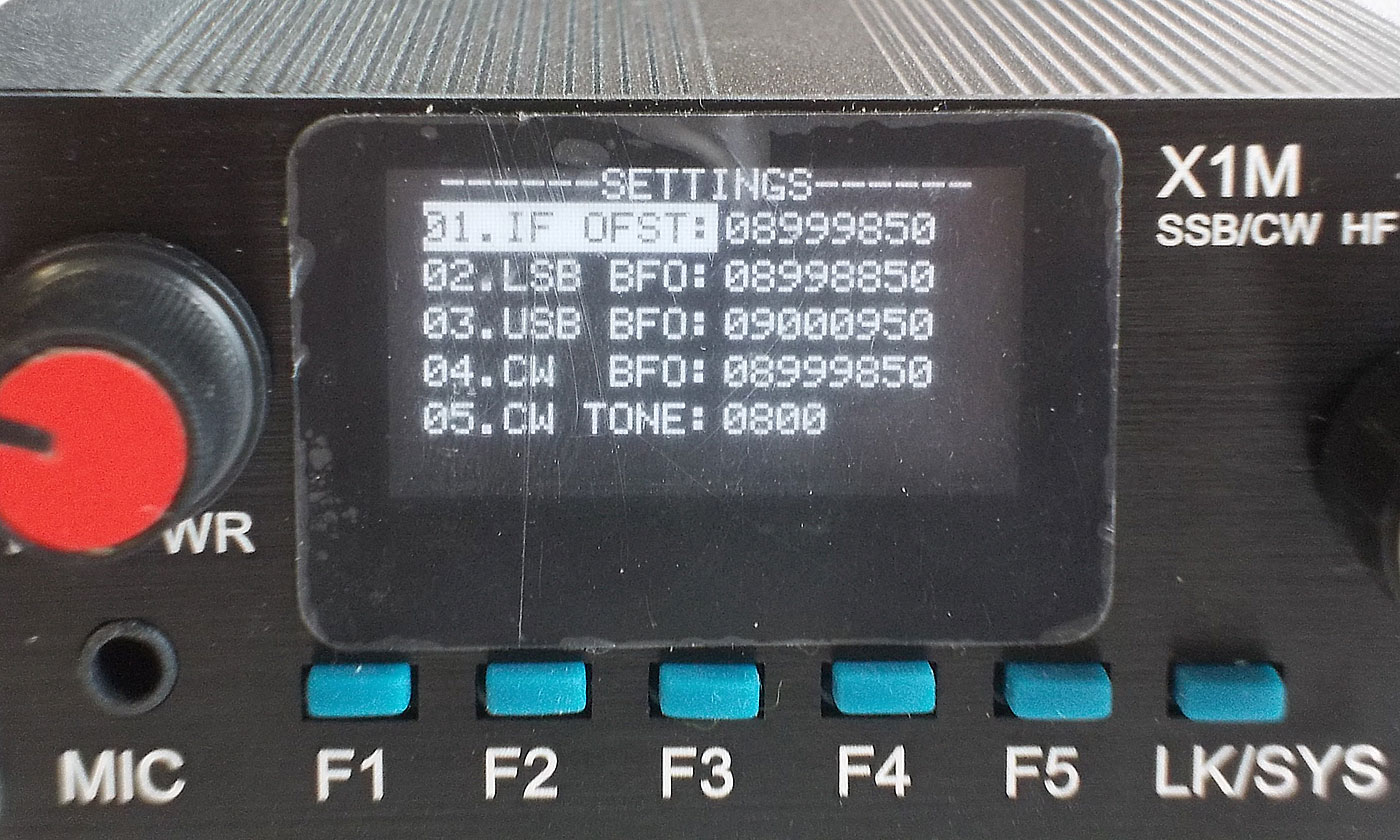

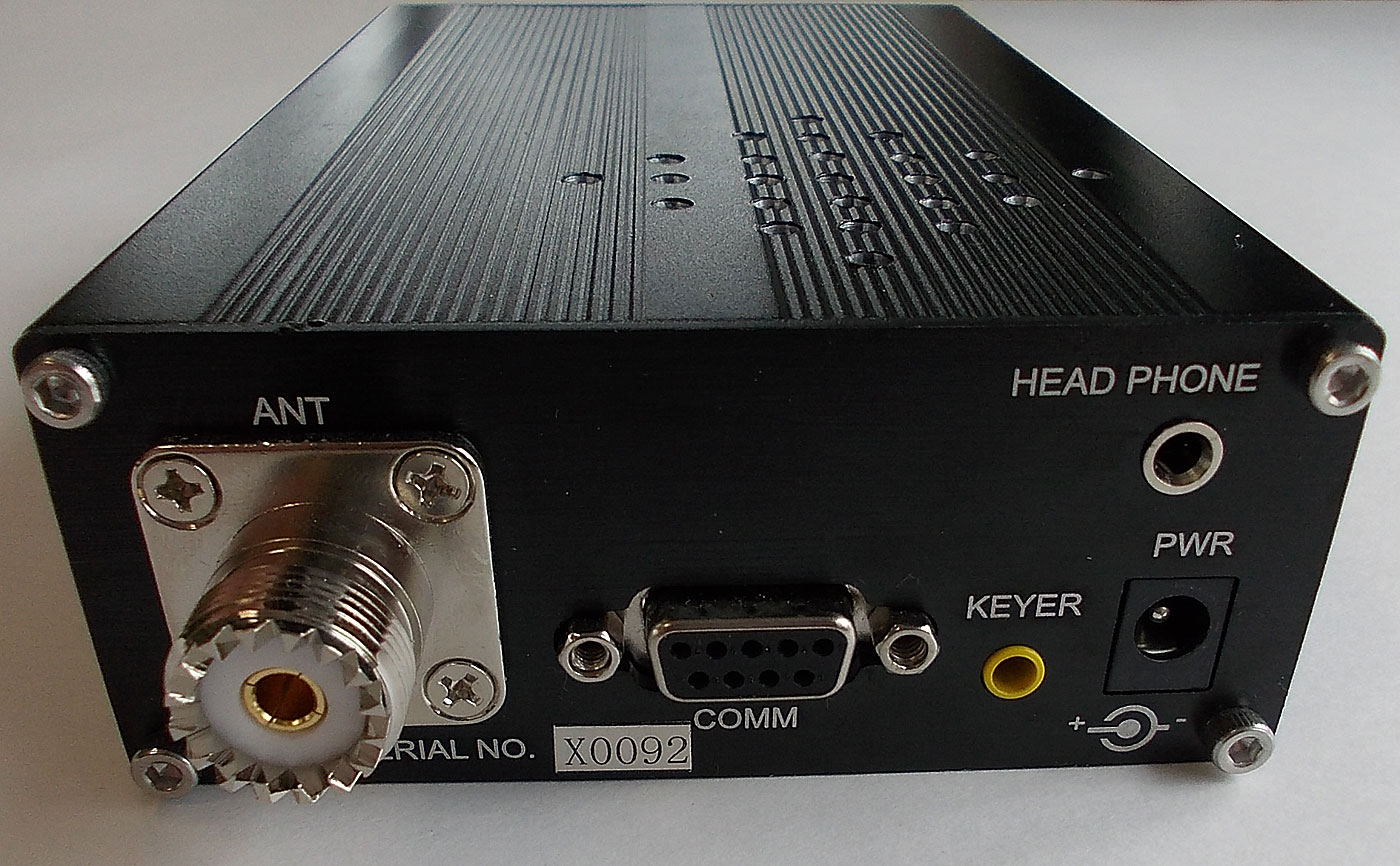

Простой и понятный интерфейс  управления позволяет мгновенно начать работу в эфире. Возможность подключения трансивера к компьютеру обеспечивает возможность работы во всех цифровых режимах и ведения электронного журнала. Так же предусмотрена возможность обновления микро прошивки процессора управления.

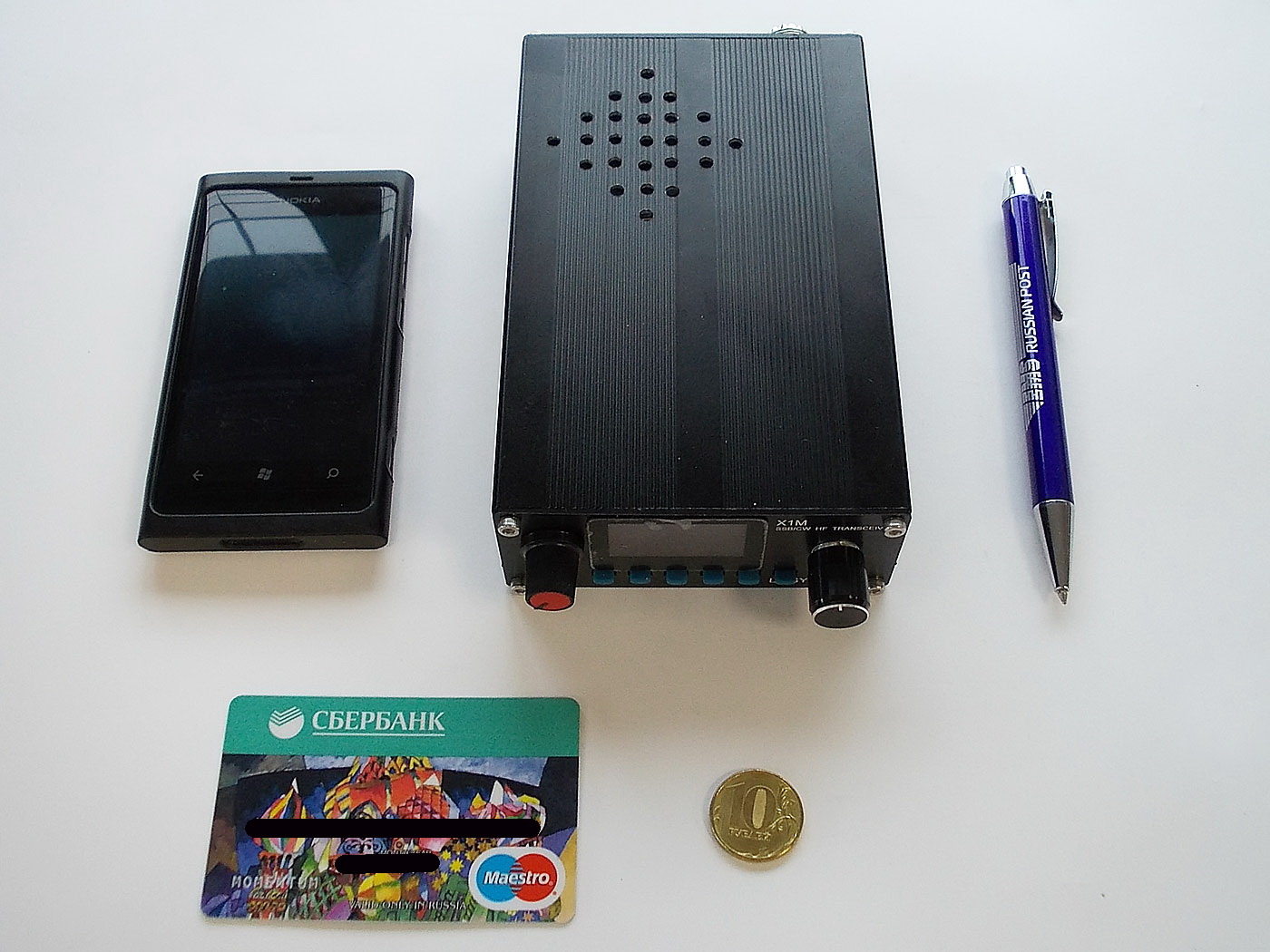

Трансивер Х1M - самый миниатюрный КВ трансивер в мире. Он умещается даже в кармане куртки и его можно взять с собою на дачу, на рыбалку или на вечернюю прогулку в поле или в лес, не обременяя вас своими габаритами и весом. Трансивер имеет возможность принимать SSB и CW сигналы  во всей полосе частот 1-30МГц. При наличии небольшого тюнера, вы в любой момент можете выйти в эфир и провести интересную QRP-связь на любом из КВ диапазонов. Так же этот трансивер будет интересен энтузиастам направления связи «MANPACK».

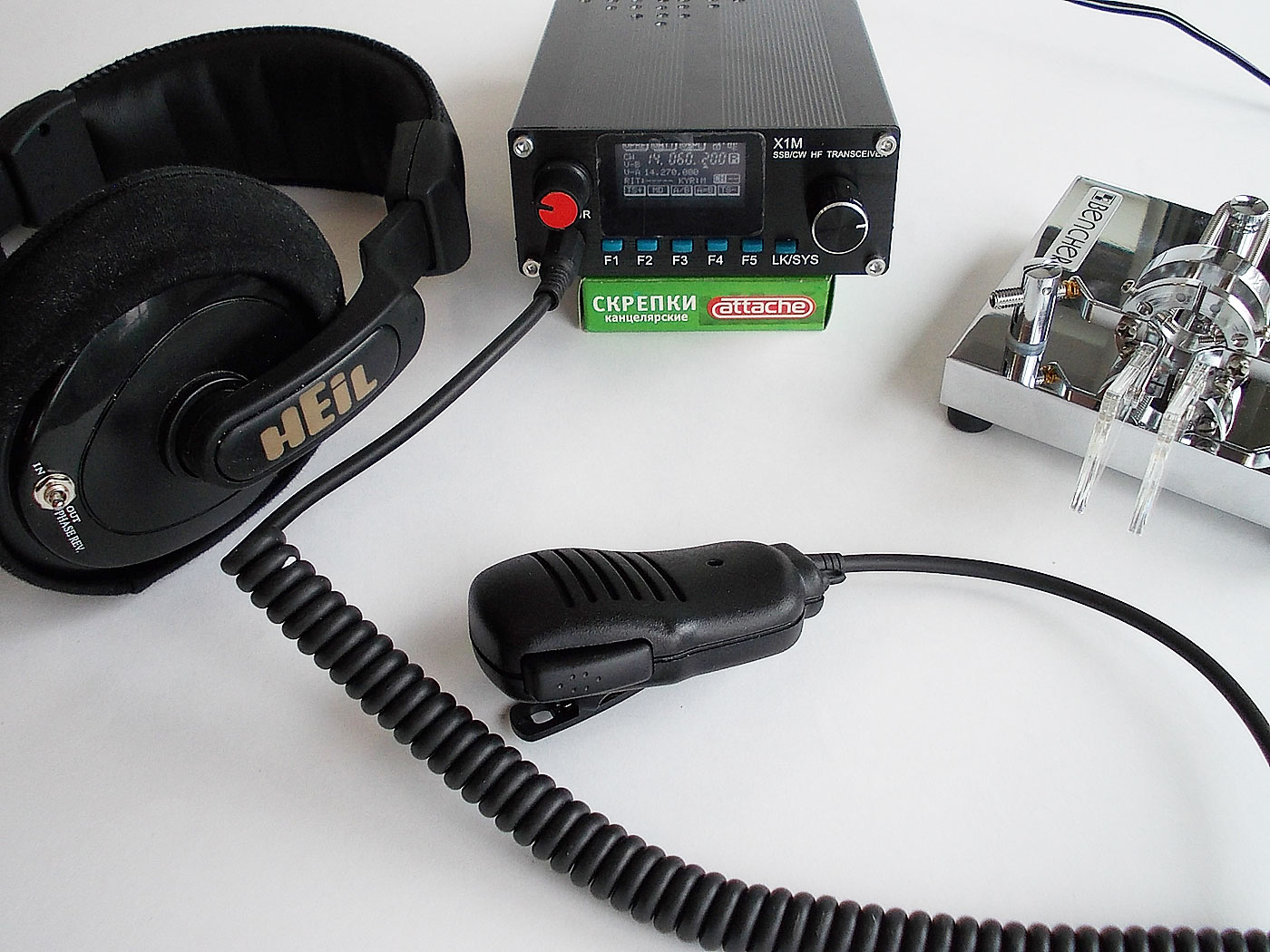

Комплект поставки трансивера Х1Р:

  • Трансивер
  • Тангента
  • Набор разъёмов
Технические характеристики трансивера X1M



Диапазон рабочих частот RX/TX 100.00кГц-30.000 МГц
Вид модуляции USB/LSB/CW
Тип приёмника Супергетеродин с 1 ПЧ
Промежуточная частота 9.000 МГц
Полоса пропускания кварцевого фильтра 2.2кГц @-6дБ
Чувствительность 0.5мкВ (Preamp On) 1.2мкВ (Preamp OFF) сш=10дБ
Мощность динамика 500мВт
Потребляемый ток в режиме приёма 390-470мА
Выходная мощность передатчика 4,5 Вт (РЕР)
Потребляемый ток в режиме передачи 1.5А
Напряжение питания 10-13,8 В (При 9В трансивер сбрасывается)
Управление CAT-совместимый с IC-718
Размер экрана 35 мм
Масса 600 грамм
Габаритные размеры 97мм x 40мм x 155мм (без органов управления)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
