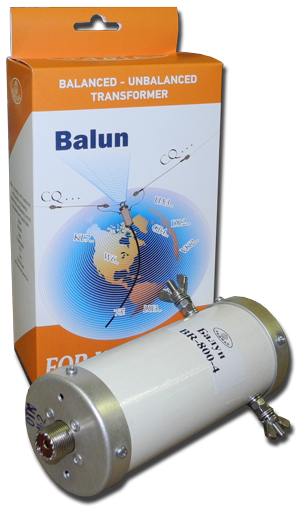

Симметрирующий трансформатор Радиал BR-800

Балун, от 1 до 30МГц, до 800 Вт, коэффициент трансформации по выбору:

Тип трансформации балуна:
Цена:
6 975
Кол-во:
- +
bookmark_outlineВ закладки

Если Вы любитель самостоятельно мастерить антенны для своей коротковолновой радиостанции, то балуны от Радиала- то что нужно! Диапазон их применения достаточно широк.

Применение балунов по коэффициенту трансформации

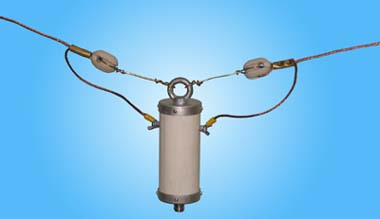

  • BR-800-1 - Inverted V, полуволновые диполи, Yagi, 2 el.Quads;
  • BR-800-2,5 - OCF антенны , 1 el. Quad, W3DZZ;
  • BR-800-4 - Windom, Delta;
  • BR-800-6 - Windom, Delta, петлевой полуволновый диполь;
  • BR-800-9 - апериодические антенны бегущей волны;
  • BR-800-11 - T2FD, ромб;
  • BR-800-16 - T2FD, Flag, K9AY, Long Wire;

Основные характеристики серии балунов BR-2000

Балун, а по-русски симметрирующий трансформатор, предназначен для трансформации высокого сопротивления антенны в стандартный импеданс 50 Ом с одновременной симметрией токов.

Это устройство необходимо для обеспечения предсказуемой диаграммы направленности антенны, устраняя излучение кабелем, что в свою очередь снижает уровень помех телевидению. В режиме приема балун устраняет «антенный эффект» кабеля значительно снижает уровень бытовых помех.

Конструкция балуна

Симметрирующий трансформатор (балун) выполнен на ферритовых «биноклях». Он тщательно защищён от влаги благодаря полиэфирной заливке. Стеклопластиковый чехол также защищает от прямого попадания влаги. Внизу, около разъёма, дренажное отверстие обеспечивает сток конденсата и продувку внутренностей устройства.

Кроме симметрирования антенны наш балун ещё и трансформирует входные сопротивления с отношениями 1:2,5 (1:4, 1:6, 1:11, 1:16). Широкополосное согласование достигается с помощью балансирования конденсаторами на входе и выходе и контролируется по диаграмме Смита.

Комплектация балуна BR-800-1

  • Балун;
  • Мягкая поэлителеновая упаковка.
Технические характеристики серии балунов Радиал BR-800
Рабочий диапазон частот, МГц 1-30
Коэффициент трансформации BR-800-1
50:50
Коэффициент трансформации BR-800-2.5
50:125
Коэффициент трансформации BR-800-4
50:200
Коэффициент трансформации BR-800-6
50:300
Коэффициент трансформации BR-800-9
50:450
Коэффициент трансформации BR-800-11
50:550
Коэффициент трансформации BR-800-16
50:800
Импеданс, Ом 50
Потери, dB 0.2-0.4
Проходная мощность, Вт (CW, SSB) 800
Коэффициент симметрии не хуже, dB 20
Тип разъема SO-239
Масса, г 386
Габариты, мм 118х100х60

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
