Дипольная антенна Радиал CW80100

Тип антенны: Дипольная;
Диапазоны: 80/40/20/17/10 метров;
Мощность: 100 Ватт.

Цена:
6 000
Кол-во:
- + В корзину
bookmark_outlineВ закладки

Новая антенна отличается тем,что фидер и излучающее полотно образует одно целое. Запорный дроссель развязывает излучатель от фидера на 30 дБ, а трансформатор 1:6 согласует 300-т омные резонансы на диапазонах 80/40/20/17/12/10 метров в стандартные 50 Ом.

Если в ваших условиях для подключения антенны к трансиверу требуется длина кабеля более штатных 5 метров, то вы можете его смело удлинять сколько нужно. Ведь после дросселя мы имеем уже согласованный 50-омный тракт.

Антенна прекрасно зарекомендовала себя в работе. При выходной мощности 100 ватт на 80 м диапазоне вечером Европа рапортует 59, днём в радиусе 200 км связь проводится как на УКВ. Также был замечен пониженный уровень шума этой антенны в режиме приёма, видимо из-за короткозамкнутого согласующего трансформатора.

Следует отметить и хорошую работу антенны в WARC диапазонах. Открывающийся весной диапазон 17 метров уже в феврале порадовал обилием экзотических станций из ZL и YB.

Проверка в полевых условиях при подвесе верхней точки на дереве высотой 15 метров тоже показала отличные результаты.

Преимущества:

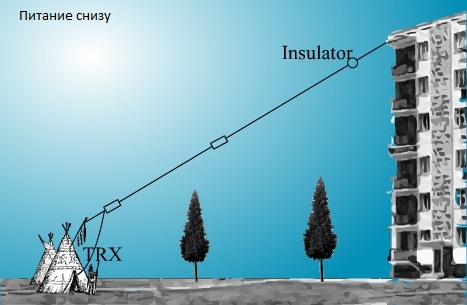

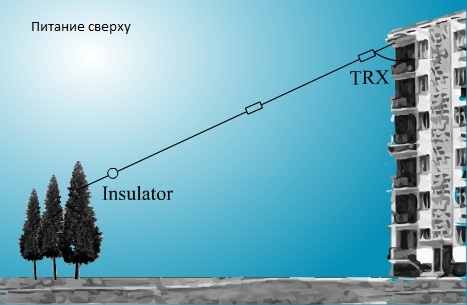

запитка с одного конца антенны
6 диапазонов сразу в одном 50-ти омном разъёме
не требуется тюнер
не требуется «земля»
всего один линейный «провод»
низкая цена
низкий КСВ
100 Вт (CITY-Windom) пиковой мощности
малый вес
простая установка
полноразмерная конструкция
Высокое усиление на верхних диапазонах

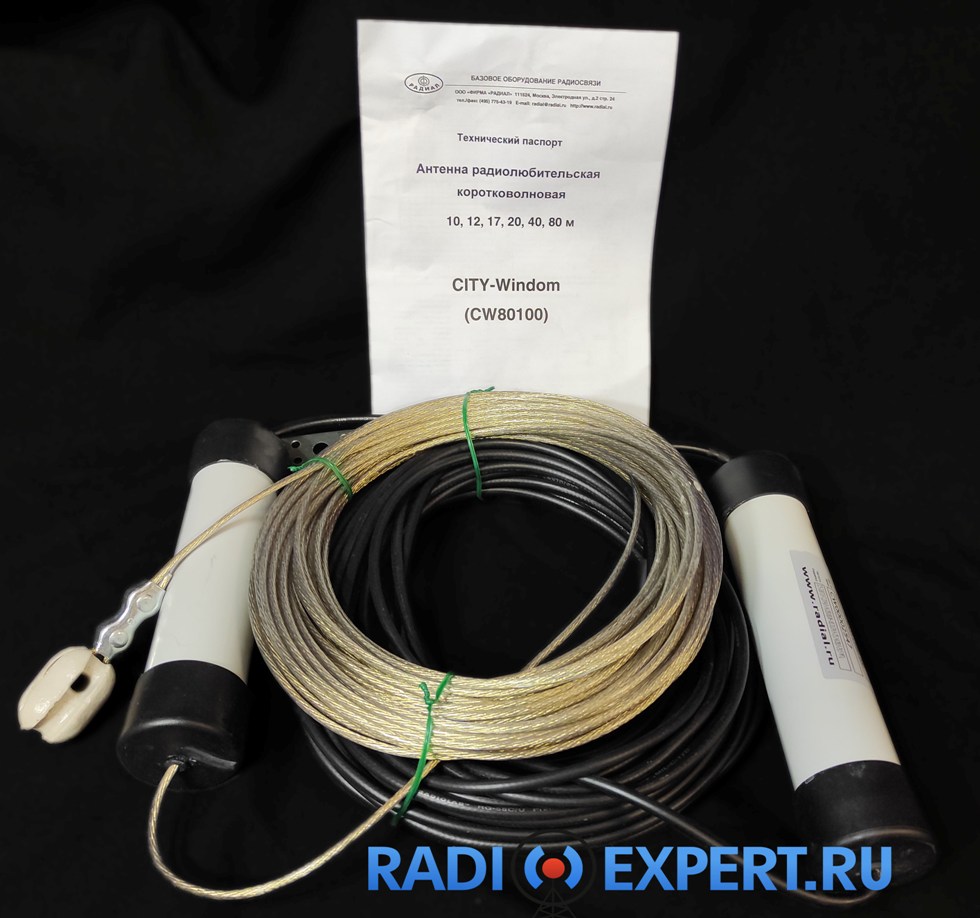

Комплектация антенны CW80100:
1. Комплект для сборки антенны;
2. Инструкция по эксплуатации;
3. Упаковка;

Характеристики антенны Радиал CW80100
80 м по КСВ не более 1,6 3,5-3,8 МГц
40 м по КСВ не более 1,5 7,0-7,2 МГц
20 м по КСВ не более 1,7 14,0-14,35 МГц
17 м по КСВ не более 1,7 18,06-18,31 МГц
12 м по КСВ не более 1,5 24,9-25,14 МГц
10 м по КСВ не более 2 28-29,5 МГц
Импеданс, Ом 50
Тип разъема PL-259
Максимальная мощность, Вт 100 (PEP)
Длина антенны, м 40
Масса антенны, кг 1.6
Поляризация горизонтальная

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
