8D-FB CCA\TCCA PVC Radiolab

Тайвань, цвет - синий, радиочастотный коаксиальный кабель 50 Ом.

Цена:
320
Цена: опт.
304 руб. от 200 м.
Цена: дил.
288 руб. от 500 м.
Кол-во:
- +
bookmark_outlineВ закладки

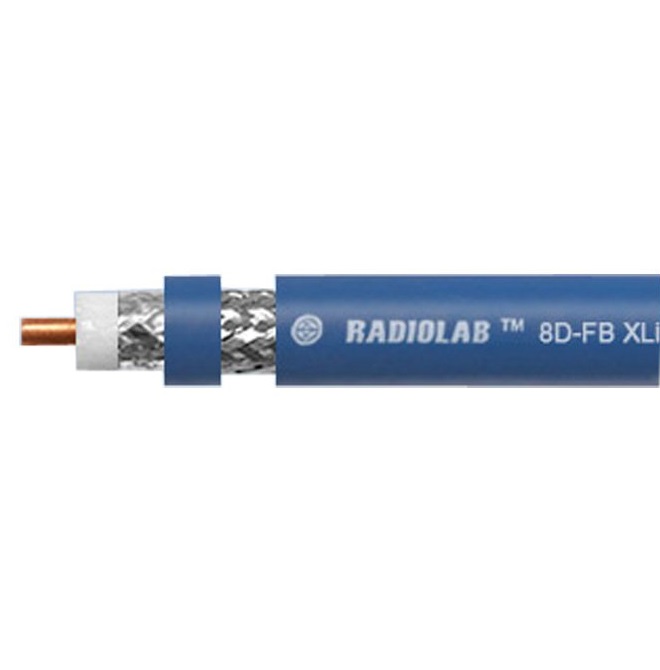

8D-FB CCA\TCCA PVC производство компании Radiolab (Тайвань), это радиочастотный коаксиальный кабель с волновым сопротивлением 50 Ом, внешним диаметром 11.1 мм, с синим цветом изолятора и центральной жилой из омедненного алюминия.

Коаксиальный кабель имеет европейское качество изготовления, отличные эксплуатационные и технические характеристики и доступную цену.

Радиочастотные коаксиальные кабели используются для передачи высокочастотных сигналов в различной электронной аппаратуре, особенно в трансмиттерах и ресиверах, трансиверах, радио- и ТВ-передатчиках, антенах. Различные механические, температурные и электрические характеристики коаксиальных кабелей позволяют использовать их для передачи сигналов вплоть до гигагерцового диапазона.


Технические характеристики Radiolab 8D-FB CCA\TCCA PVC

Общие

Производство Тайвань
Соответствие стандарту MIL-C-17
Количество метров в бухте 100
Цвет кабеля Синий
Монтаж внутри помещений Да
Монтаж вне помещений
Да

Конструкция

Центральный проводник:
Материал CCA - омеднённый алюминий;
Диаметр 2.6 мм
Диэлектрик:
Материал FPE - физически вспененный полиэтилен
Диаметр 7.5 мм
Экран:
Материал оплетки TCCA - луженый омедненный алюминий
Плотность заполнения 93%
Основной экран DF
Плотность основного экрана 100%
Внешняя оболочка:
Материал PVC - поливинилхлорид
Диаметр 11.1 мм

Физические параметры

Вес меди
Вес кабеля
108 кг/км
Минимальный радиус изгиба при однократных 28 мм
многократных изгибах 110 мм
Усилие на разрыв для кабеля 72.4 кг

Электрические параметры

Волновое сопротивление 50 Ом
Емкость 84.7 пФ/м
Скорость распространения
Затухание при 20 °С (дБ/100 м):
150 МГц
4.9
450 МГц
9.2
800 МГц
12.7
900 МГц
13.6
1200 МГц
16.1
1900 МГц
21.7
Коэффициент подавления возвратной волны:
30 - 300 МГц

300 - 600 МГц

600 - 1000 МГц

Максимальная мощность:
150 МГц
900 Вт
450 МГц
520 Вт
900 МГц
360 Вт
Напряжение пробоя 8 кВ
