N-111/5D, Radiolab

Штекер N-типа обжимной, на кабель 5D-FB,
Центральный контакт: Ni/Gold

Цена:
450
Цена: опт.
337.50 руб. от 50 шт.
Цена: дил.
310.50 руб.
Кол-во:
- +
bookmark_outlineВ закладки

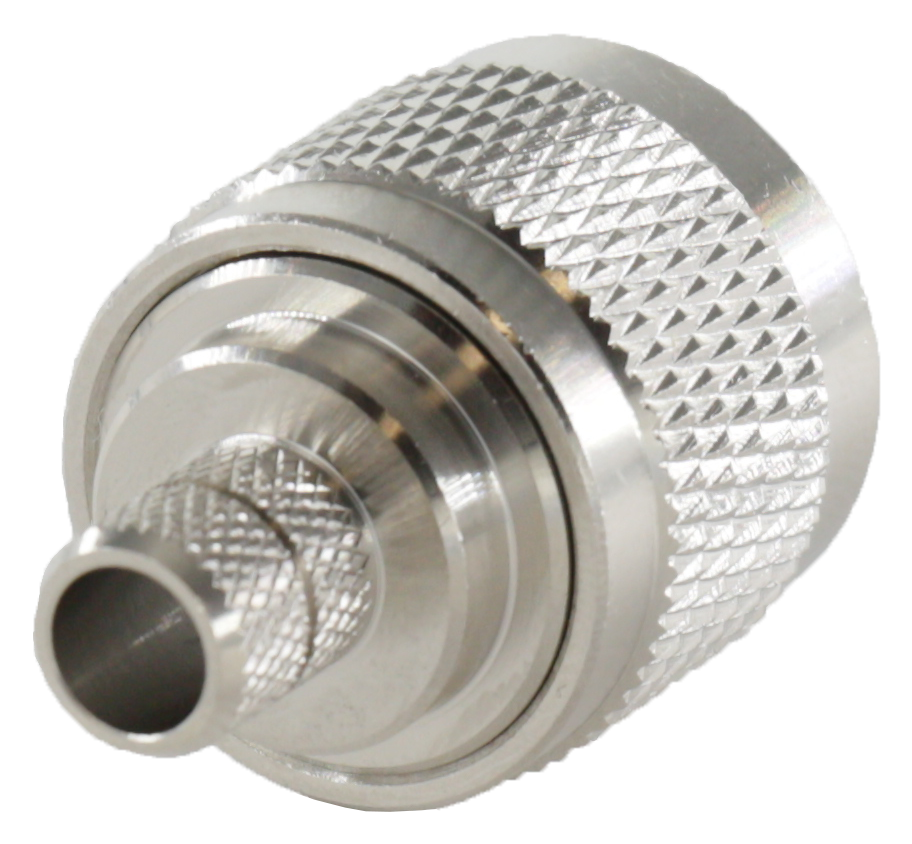

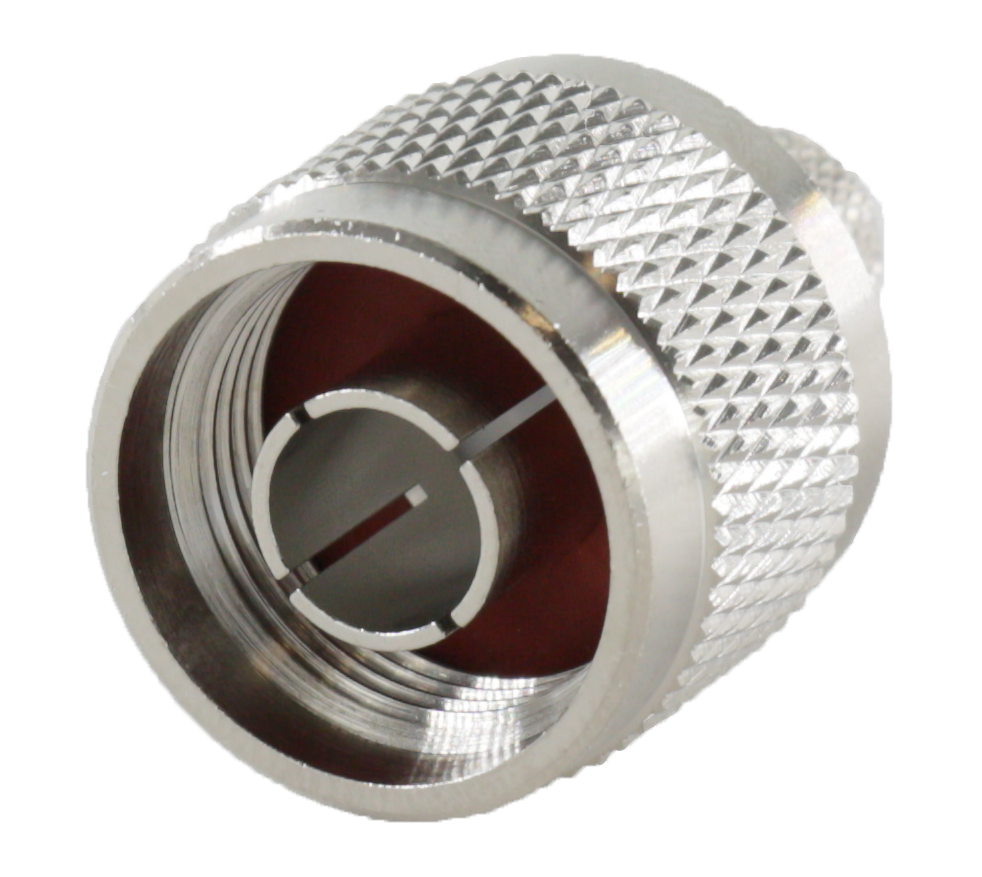

Штекер серии N-тип, с креплением под обжим на кабель 5D-FB

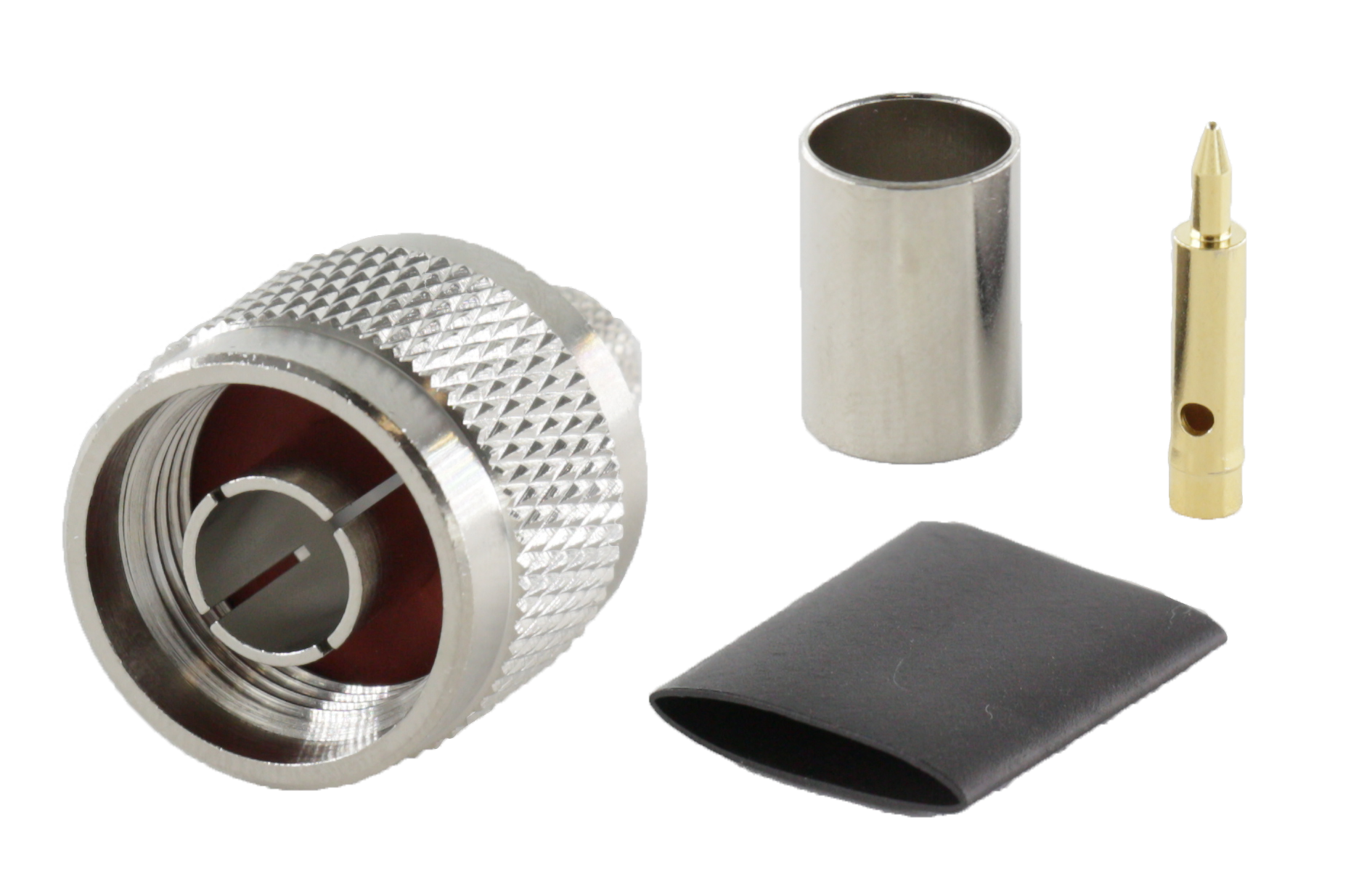

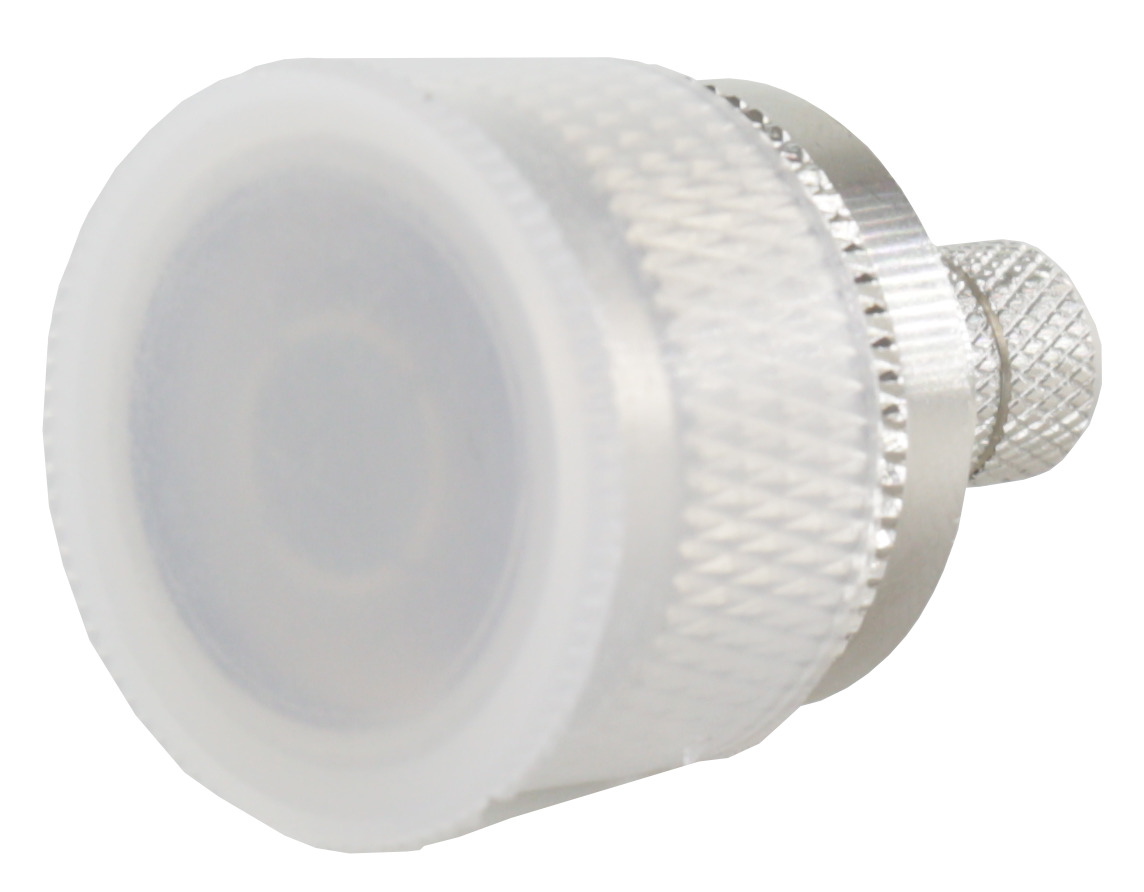

Разъем поставляется в комплекте с термоусадочной трубкой и защитным колпачком.

Широко известное название: Обжимной разъём Nтипа-папа под кабель 5D-FB, диаметр обжима 7,5 мм. Центральный контакт (Ni/Gold pin)

Одна из наиболее популярных серий коннекторов с резьбовым соединением для малых и средних уровней мощности. Производятся в соответствии со спецификациями MIL-C-39012, IEC 169-16 и CECC 22210. Обычно выпускаются с импедансом 50 Ом и работают до частот 11 ГГц. Прецизионные версии могут иметь граничную частоту вплоть до 18 ГГц. Область применения - аппаратура связи с высокими требованиями к защите от вибраций с точным соблюдение переходного импеданса 50 Ом и минимизация потерь на соединении. Применяется при монтаже беспроводных локальные сети, в измерительном ДЦВ и СВЧ оборудование, радиовещании, спутниковом и военном оборудовании связи, а также в беспроводное WiFi и WiMax оборудовании.

Этот разъём вам часто понадобиться для монтажа антенного оборудования, радиолюбительского и измерительного оборудования, при прокладке спутниковых, телевизионных, кабельных сетей, а так же при монтаже другого радиотехнического оборудования любительского, измерительного или иного назначения с разъёмами N-типа, сопротивлением 50 Ом, частотою до 11 ГГц.
При оптовых покупках разъемов предоставляются скидки!

Характеристики разъема Radcabinc N-111/5D
Основные
Серия N-тип
Тип разъема Штекер
Конструктив Прямой
Тип кабеля
5D-FB
Тип крепления Обжимной
Материалы и покрытие
Описание Материал Покрытие
Корпус/оболочка Латунь Никель
Центральный контакт Латунь Золото
Изолятор Тефлон (ПТФЭ)
Электрические
Сопротивление 50 Ом
Диапазон частот 0 - 6 ГГц
Диэлектрическая стойкость 2500 Вольт
Сопротивление контактов:
  • Центральный
  • Внешний

< 1 мОм
< 1 мОм
Сопротивление изоляции > 5000 МОм
Механические
Сопряжение 5/8"-24UNEF-2B
Долговечность > 500 циклов
Эксплуатационные
Диапазон температур от - 50 до +155 град.цельсия
