Антенный коммутатор AMERITRON RCS-12X

Переключение: 1 вход на 8 выходов
Диапазон частот: 1.8-30 МГц
Мощность: 5000 Ватт
Удаленное управление (возможно управление с ПК или трансивера)

Кол-во:
- + Звоните
bookmark_outlineВ закладки

Автоматический антенный коммутатор Ameritron RCS-12X предназначен для автоматической удаленной коммутации приемо-передающих антенн КВ и УКВ диапазонов. Он позволяет обойтись единственным коаксиальным кабелем для питания 8 различных антенн. Коммутатор может работать с большинством трансиверов Icom, Kenwood и Yaesu, а также трансиверами других производителей имеющими выход "Band Data".

Коммутатор считывает информацию о рабочем диапазоне трансивера и автоматически выбирает заранее запрограммированную антенну. Для программирования коммутатора достаточно нажатия одной кнопки. Возможен ручной режим работы, при котором антенна выбирается нажатием кнопки на передней панели коммутатора. Ameritron RCS-12X имеет систему защиты, предотвращающую переключение антенн при работе на передачу, пользователь также может программировать величину задержки при переходе на передачу, чтобы предотвратить повреждения реле коммутатора.

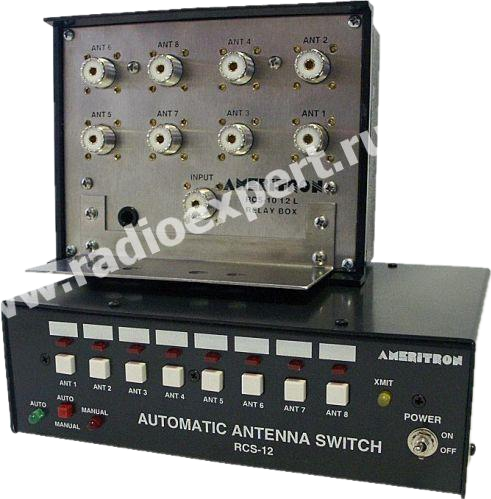

Антенный коммутатор Ameritron RCS-12X состоит из двух блоков - влагозащищенного блока коммутации который крепится на крыше или антенной мачте и блока управления находящегося на Вашем рабочем месте. Вы можете использовать коммутатор для переключения КВ и УКВ антенн, КСВ при этом не более 1,25 в диапазоне частот 0-30 МГц. Максимальная подводимая мощность 5000 ватт PEP на КВ и до 2500 ватт на частоте 50 МГц. В блоке коммутации используются мощные герметичные реле с рабочим напряжением 1200 вольт при токах до 16 ампер. Для предотвращения ВЧ наводок и помех приему ТВ корпус блока управления выполнен из металла. Коммутатор питается от сети переменного тока 220 вольт через входящий в его комплект адаптер. Управление осуществляется через отдельный 4-проводный кабель. Напряжение коммутации не более 14 вольт, что обеспечивает электрическую безопасность при установке, подключении и эксплуатации внешнего блока коммутации.

Комплектация коммутатора RSC-12X

  • Блок управления;
  • Блок коммутации;
  • Крепёжный комплект;
  • Блок питания;
  • Инструкция;
  • Упаковка;
Технические характеристики

Основные характеристики

Число коммутируемых антенн: 8
Затухание на частоте 50 МГц менее 0.25 дБ
КСВ не более 1.25 на частотах 0-30 МГц
Волновое сопротивление 50 Ом
Мощность 5000 ватт PEP на КВ
до 2500 ватт на 50 МГц
Разьемы SO-239

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
