Ретранслятор Racio RD3000 UHF
Racio RD3000 UHF- это профессиональный цифро-аналоговый ретранслятор, увеличивает зону покрытия портативных и автомобильных радиостанций работающих в диапазоне 403 - 470 Мгц.
Racio RD3000 UHF- дает возможность маскировать и шифровать переговоры от прослушивания с помощью стандартов DMR Tier I и DMR Tier II.
Racio RD3000 его питание возможно как от сети 220В встроенным блоком питания , так и от бортового напряжения 12В.
В комплект поставки входит интегрированный дуплексный фильтр, его можно заменить на внешний и запрограммировать оборудование на индивидуальные радиочастоты.
Racio RD3000 предназначен для эксплуатации в отапливаемых помещениях. Для использования ретранслятора в неотапливаемых помещениях и на открытом воздухе его необходимо размещать в термошкафу (не входит в комплект поставки).

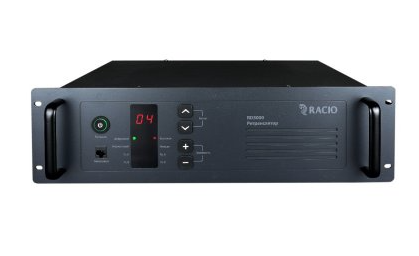

Ретранслятор имеет возможность установки в телекоммуникационную стойку (шкаф) 19" дюймов. Для этого на лицевой панели корпуса предусмотрены четыре крепежных отверстия. Размер корпуса ретранслятора: 3U (три юнита).

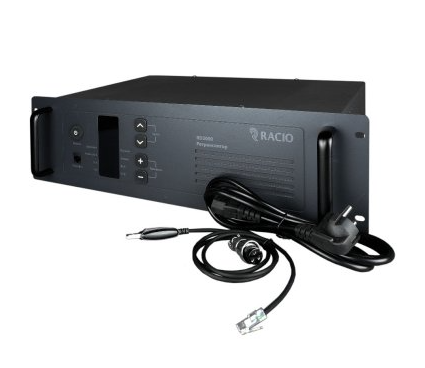

Комплектация Ретранслятора Racio RD3000 UHF:
Ретранслятор со встроенным дуплексером и блоком питания
Кабель питания
Кабель для программирования
Разъём для подключения внешнего блока питания 13,8 В
Руководство пользователя на русском языке
Racio RD3000 UHF- дает возможность маскировать и шифровать переговоры от прослушивания с помощью стандартов DMR Tier I и DMR Tier II.
Racio RD3000 его питание возможно как от сети 220В встроенным блоком питания , так и от бортового напряжения 12В.
В комплект поставки входит интегрированный дуплексный фильтр, его можно заменить на внешний и запрограммировать оборудование на индивидуальные радиочастоты.
Racio RD3000 предназначен для эксплуатации в отапливаемых помещениях. Для использования ретранслятора в неотапливаемых помещениях и на открытом воздухе его необходимо размещать в термошкафу (не входит в комплект поставки).
Ретранслятор имеет возможность установки в телекоммуникационную стойку (шкаф) 19" дюймов. Для этого на лицевой панели корпуса предусмотрены четыре крепежных отверстия. Размер корпуса ретранслятора: 3U (три юнита).
Комплектация Ретранслятора Racio RD3000 UHF:
Ретранслятор со встроенным дуплексером и блоком питания
Кабель питания
Кабель для программирования
Разъём для подключения внешнего блока питания 13,8 В
Руководство пользователя на русском языке
Общие характеристики:
Диапазон частот, МГц 403 - 470
Канальная ёмкость 100
Стабильность частоты, ppm 2,5
Рабочая температура, °C -30 ~ +60
Рабочее напряжение 220 В ± 15 % переменного тока
13 В ± 15 % постоянного тока
Размеры, мм 133x483x330
Вес, кг 16
Приемник
Чувствительность, мкВ 0,25 (12 дБ SINAD)
Избирательность по побочным каналам, дБ 60 при 12,5 кГц 70 при 25 кГц
Чувствительность (цифра), мкВ0,22 мкВ/-120 дБм 0,35 мкВ/120 дБм
Коэффициент нелинейных искажений ≤5%
Паразитные излучения ~45 дБ при 25 кГц/ ~40 кГц при 12,5 кГц
Передатчик
Выходная мощность, Вт 40
Волновое сопротивление тракта АФУ, Ом 50
Уровень паразитных излучений -36d8m < 1 ГГц - 30 дБм > 1 ГГц
Тип модуляции 16k 4FSK (цифровой)
Коэффициент нелинейных искажений ≤5%
Цифровой протокол ETSI-TS102 361-1,-2,-3
Диапазон частот, МГц 403 - 470
Канальная ёмкость 100
Стабильность частоты, ppm 2,5
Рабочая температура, °C -30 ~ +60
Рабочее напряжение 220 В ± 15 % переменного тока
13 В ± 15 % постоянного тока
Размеры, мм 133x483x330
Вес, кг 16
Приемник
Чувствительность, мкВ 0,25 (12 дБ SINAD)
Избирательность по побочным каналам, дБ 60 при 12,5 кГц 70 при 25 кГц
Чувствительность (цифра), мкВ0,22 мкВ/-120 дБм 0,35 мкВ/120 дБм
Коэффициент нелинейных искажений ≤5%
Паразитные излучения ~45 дБ при 25 кГц/ ~40 кГц при 12,5 кГц
Передатчик
Выходная мощность, Вт 40
Волновое сопротивление тракта АФУ, Ом 50
Уровень паразитных излучений -36d8m < 1 ГГц - 30 дБм > 1 ГГц
Тип модуляции 16k 4FSK (цифровой)
Коэффициент нелинейных искажений ≤5%
Цифровой протокол ETSI-TS102 361-1,-2,-3
