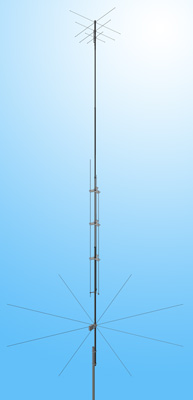

Вертикальная антенна Радиал RH-4010

Тип антенны: Вертикальная;
Диапазоны: 40/30/20/17/15/12/10 метров;
Мощность: 1000 Ватт.

Цена:
25 959
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

Радиал RH-4010 - стационарная КВ антенна (вертикал). Улучшенный аналог популярных антенн MFJ-1796 и Vectronics VEC-896

Работа этой многодиапазонной антенны основана на использовании принципа параллельного сложения нескольких резонансных излучателей. То есть, когда передатчик излучает сигнал одной частоты, то на него откликается и излучает в эфир только один из 7-ми резонаторов.

Электрическая длина самих резонаторов чуть меньше 1/2 волны и они расположены над емкостной юбкой из противовесов. Надо сказать, что это не привычные 1/4 волновые резонансные противовесы, а более короткие проводники. Они необходимы лишь для создания некого экрана, образа "земли".

Для высокоомных излучателей таких размеров вполне достаточно. Излучатель такого типа имеет достаточно широкополосную характеристику импеданса при Z=500-800 Ом и некоторой реактивности.

Технические характеристики антенны RH-4010
Диапазоны, МГц. 7/10/14/18/21/24/28
КСВ, не хуже 2
Коэффициент усиления, dBi 3
Поляризация Вертикальная
Максимальная мощность, кВт 1
Высота в сборе, мм 8930
Диаметр мачты, мм 35-70
Масса, кг 9,5
Материал антенны АД 31
Разъем SO-239
Габариты упаковки, мм 2010х250х100

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
