Антенный анализатор RigExpert AA-35 ZOOM

Многофункциональный антенный анализатор, 0.06 - 35 МГц

Цена:
27 084
Кол-во:
- +
bookmark_outlineВ закладки

RigExpert AA-35 ZOOM антенный анализатор диапазона 60 кГц - 35 МГц, младший из приборов серии АА RigExpert, выпускается в традиционном для этого семейства анализаторов дизайне с графическим цветным 320х240 точек TFT дисплеем. Корпус прибора из светло-бежевого пластика снабжен прорезиненными боковинами, улучшающими эргономику прибора и надежность удержания прибора в ладони при работе, габаритные размеры - 103 x 207 x 37 мм, вес 310 г. Питание прибора номинальным напряжением 3 В осуществляется от 2-х щелочных элементов или никель-марганец аккумуляторов типоразмера АА, размещаемых в отсеке под герметизированной крышкой на задней части прибора.

Источником ВЧ сигнала анализатора является DDS(Direct Digital Synthesis) генератор, обеспечивающий точность установки и стабильность частоты и амплитуды генерируемого ВЧ сигнала, тем самым способствуя повышению точности, стабильности и повторяемости результатов измерений. По принципу подключения исследуемой цепи и обработке полезного сигнала прибор относится к классу VNA(Vector Network Analyzer) однопортовых векторных анализаторов.

Области применения RigExpert AA-35 ZOOM

  • Измерения параметров и характеристик антенной цепи или тракта АФУ при настройке на максимальную эффективность;
  • Измерения параметров и характеристик коаксиального кабеля, при расчете и выборе рабочих параметров, определении места повреждения и подборе длины;
  • Измерение параметров трапов и симметричных линий, при настройке и согласовании линии передачи;
  • Измерения параметров и характеристик фильтра, при выборе или настройке фильтра по (или на) заданным(е) параметрам(ы);
  • Измерения параметров постоянных или настраиваемых заглушек, при выборе или настройке заглушки по (или на) заданным(е) параметрам(ы);
  • Измерение параметров емкостей и индуктивностей на радиочастотах, при подборе малых емкостей и индуктивностей по заданным параметрам;
  • Измерение характеристических параметров усилителей, ВЧ трансформаторов и других радиокомпонентов.

RigExpert AA-35 ZOOM прибор непосредственно измеряет следующие параметры исследуемой электрической цепи или тракта приемо-передачи ВЧ сигнала:

По непосредственно измеренным параметрам исследуемой цепи прибор вычисляет другие основные характеристики электрических цепей

Дополнительные функции

Основные особенности RigExpert AA-35 ZOOM

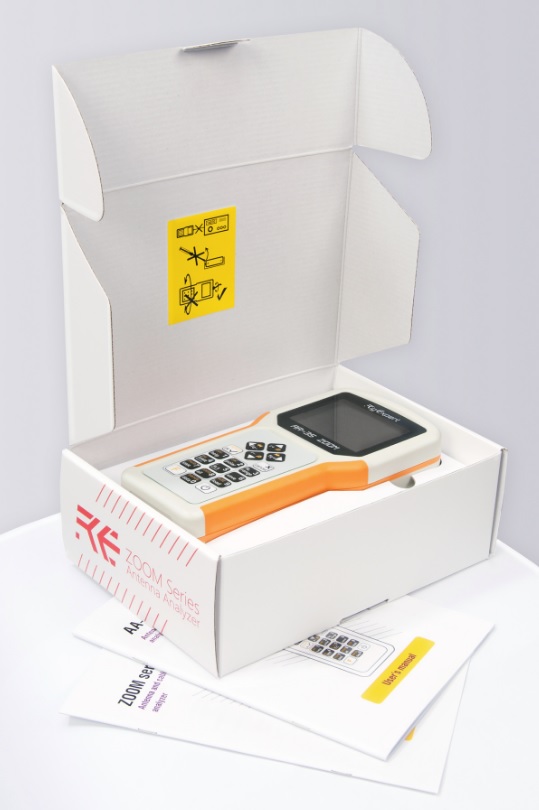

Комплектность поставки антенного анализатора RigExpert AA-35 ZOOM

  • Анализатор RigExpert AA-35 ZOOM;
  • USB кабель;
  • Чехол;
  • Щелочные батарейки;
  • Инструкция по эксплуатации;
  • Упаковка;

Технические характеристики антенного анализатора RigExpert AA-35 ZOOM
Частотный диапазон  0.06 - 35 МГц
Дискретность ввода частоты 1 кГц
Диапазон измерения КСВ: 1…100 – в числовом представлении,
1 … 10 – в графическом режиме
Отображение КСВ цифровое и в виде аналогового индикатора
Диапазон R и X 0…10000, -10000…10000 – в числовом представлении,
0…1000, -1000…1000 – в графическом режиме
Режимы отображения – КСВ на одной частоте
– КСВ, возвратные потери, R, X, Z, L, C на заданной частоте
– График КСВ, от 20 до 500 точек
– График R,X, от 20 до 500 точек
– Диаграмма Смита, от 20 до 500 точек
– График возвратных потерь, от 20 до 500 точек
– Кабельный тестер (графики потерь и характеристического сопротивления)
Антенный разъем - Тип разъема: UHF (SO-239)
– Форма выходного сигнала: прямоугольная
– Выходная мощность: +13 dBm (на нагрузке 50 Ом)
Питание – Две щелочные батарейки с напряженим 1.5 В, типоразмер AA
– Два никель-метал-гидридных аккумулятора на напряжение 1.2 В, типоразмер AA
– Макс. 4 часа непрерывных измерений или двое суток в «дежурном» режиме при использовании свежезаряженных элементов питания
– При подключении анализатора к компьютеру питание от USB-шины
Интерфейс – Цветной TFT-дисплей, 320×240 точек
– Влагозащитная клавиатура, 6×3 клавиш
– Многоязычные меню и система помощи
– Подключение к компьютеру через интерфейс USB
Размеры 103x207x37 мм
Рабочая температура от 0 до 40 °C
Масса 310 грамм

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
