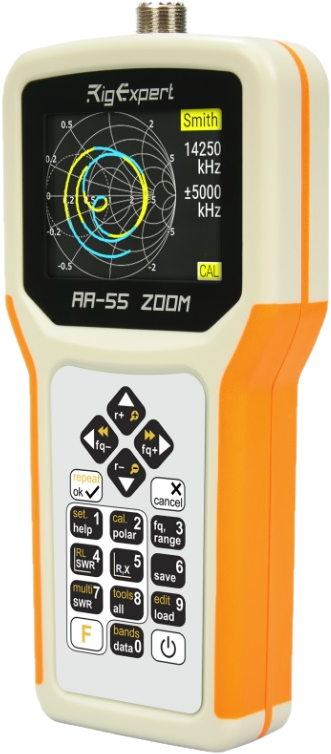

Антенный анализатор RigExpert AA-55 ZOOM

Многофункциональный антенный анализатор, 0.06 - 55 МГц

Цена:
33 666
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

Описание анализатора AA-55 ZOOM

Анализатор предназначен для измерения КСВ (коэффициента стоячей волны), возвратных потерь, потерь в кабеле а также других параметров реактивных нагрузок в диапазоне от 60 кГц до 55 МГц.

Режим ZOOM (масштабирование графиков по вертикали и горизонтали) делает процесс измерения особенно быстрым и эффективным.

При помощи этого анализатора с успехом решаются следующие задачи:

  • Быстрая проверка антенны
  • Настройка антенны
  • Измерение КСВ и импеданса антенны и сравнение их до и после определенного события (дождя, урагана и т.п.)
  • Изготовление коаксиальных линий и измерение их параметров
  • Тестирование кабелей и выявление их повреждения
  • Измерение емкости и индуктивности реактивных нагрузок

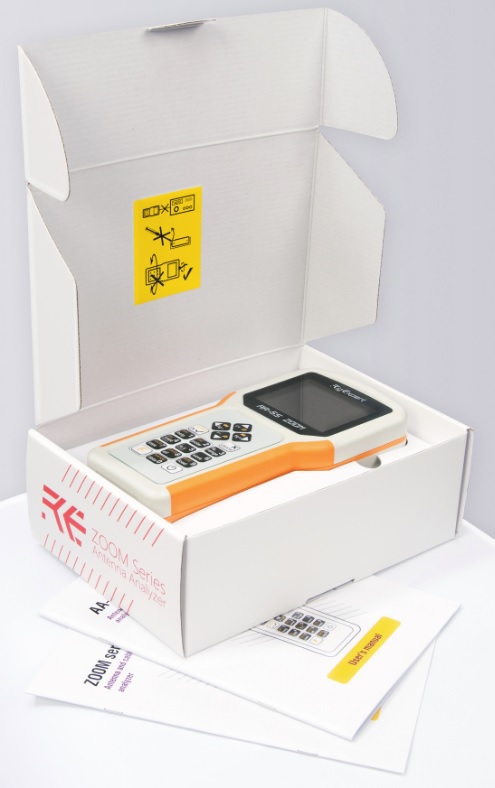

Комплектация RigExpert AA-55 ZOOM

  • Анализатор;
  • USB кабель;
  • Чехол;
  • Руководство пользователя;
  • Руководство по программам;
  • Щелочные батарейки.

Технические характеристики антенного анализатора RigExpert AA-55 ZOOM
Частотный диапазон  0.06 - 55 МГц
Дискретность ввода частоты 1 кГц
Диапазон измерения КСВ: 1…100 – в числовом представлении,
1 … 10 – в графическом режиме
Отображение КСВ цифровое и в виде аналогового индикатора
Диапазон R и X 0…10000, -10000…10000 – в числовом представлении,
0…1000, -1000…1000 – в графическом режиме
Режимы отображения – КСВ на одной частоте
– КСВ, возвратные потери, R, X, Z, L, C на заданной частоте

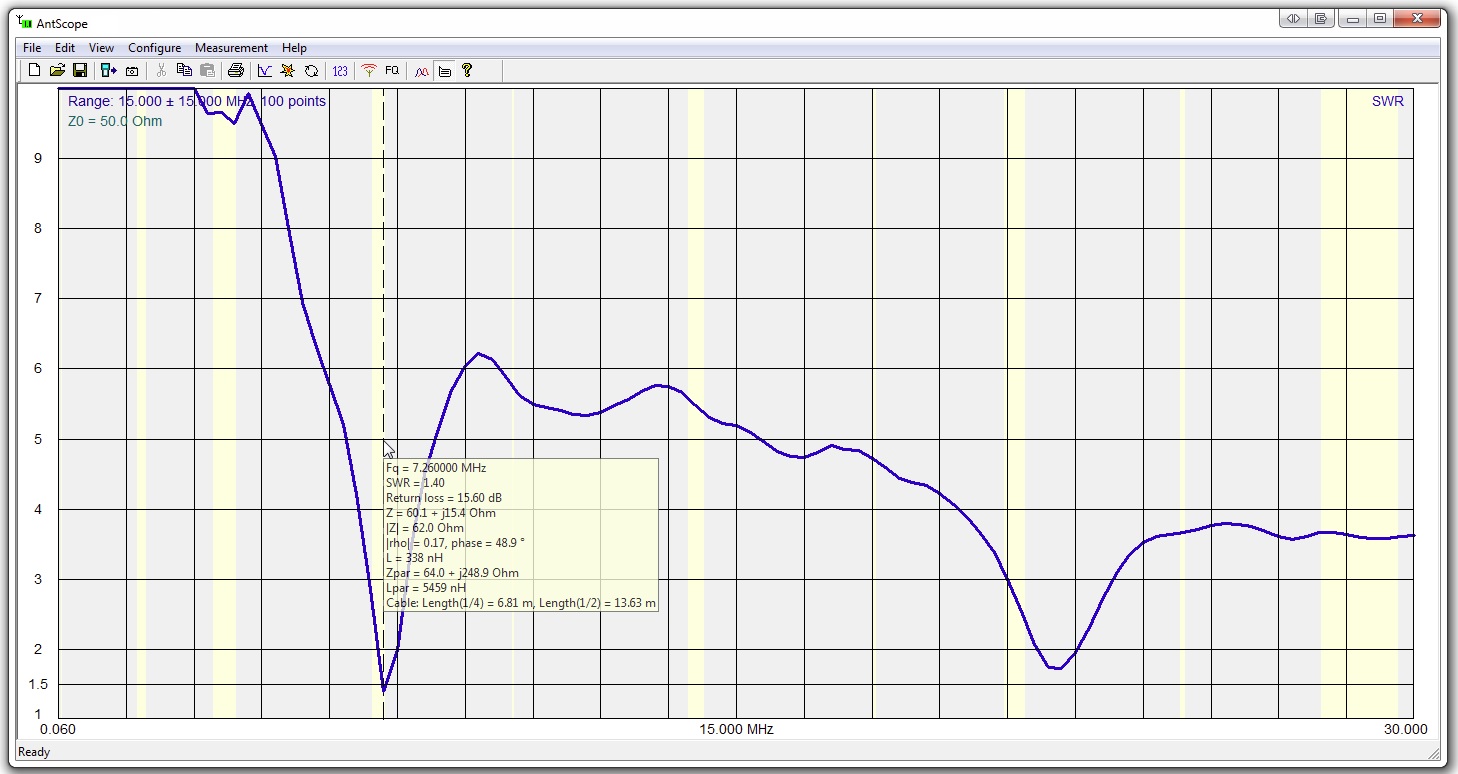

– График КСВ, от 20 до 500 точек
– График R,X, от 20 до 500 точек
– Диаграмма Смита, от 20 до 500 точек
– График возвратных потерь, от 20 до 500 точек
– Кабельный тестер (графики потерь и характеристического сопротивления)
Антенный разъем - Тип разъема: UHF (SO-239)
– Форма выходного сигнала: прямоугольная
– Выходная мощность: +13 dBm (на нагрузке 50 Ом)
Питание – Две щелочные батарейки с напряженим 1.5 В, типоразмер AA
– Два никель-метал-гидридных аккумулятора на напряжение 1.2 В, типоразмер AA
– Макс. 4 часа непрерывных измерений или двое суток в «дежурном» режиме при использовании свежезаряженных элементов питания
– При подключении анализатора к компьютеру питание от USB-шины
Интерфейс – Цветной TFT-дисплей, 320×240 точек
– Влагозащитная клавиатура, 6×3 клавиш
– Многоязычные меню и система помощи
– Подключение к компьютеру через интерфейс USB
Размеры 103x207x37 мм
Рабочая температура от 0 до 40 °C
Масса 310 грамм

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
