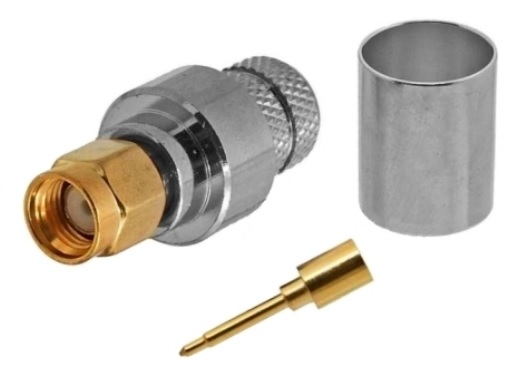

Штекер SMA (S-111B) обжимной, на кабель RG-213, Ni/Gold pin
Широко известное название: Обжимной разъём SMA-типа-папа (SMA-Male) под кабель RG-213, диаметр обжима 10,3 мм
SMA (сверх миниатюрный тип-А) коннекторы рассчитаны на импеданс 50 Ом и работу до 18 ГГц. Имеют резьбовое соединение 1/4-36, компактные размеры и выдающуюся механическую долговечность. SMA имеют широкую область применения, где ключевыми параметрами являются габаритные размеры и очень высокая граничная частота. , а также в беспроводном Wi-Fi и Wi-Max оборудовании. Одна из наиболее популярных серий коннекторов с резьбовым соединением для малых уровней мощности. Производятся в соответствии со спецификациями MIL-C-39012, IEC 169-16 и CECC 22210. Обычно выпускаются с импедансом 50 Ом и работают до частот 18 ГГц. Область применения - аппаратура связи с высокими требованиями к защите от вибраций с точным соблюдение переходного импеданса 50 Ом и минимизация потерь на соединении. Используются во многих СВЧ устройствах (коаксиально-волноводные и микроволновые переходы, усилители, аттенюаторы, фильтры, смесители, задающие генераторы и переключатели). Применяется при монтаже беспроводных локальные сети, в измерительном ДЦВ/СВЧ оборудование, радиовещании, спутниковом и военном оборудовании связи, а также в беспроводное Wi-Fi и Wi-Max оборудовании.
Этот разъём вам часто понадобиться для монтажа антенного оборудования, радиолюбительского и измерительного оборудования, при прокладке спутниковых, телевизионных, кабельных сетей, а так же при монтаже другого радиотехнического оборудования любительского, измерительного или иного назначения с разъёмами BNC, сопротивлением 50 Ом, частотою до 18 ГГц.
При оптовых покупках разъемов предоставляются скидки!
Технические характеристики разъёма SMA (S-111B):
Серия | SMA-тип-папа (SMA-Male) |
Центральный контакт | Штырь (Male) |
Тип монтажа центрального контакта | Пайка |
Вид покрытия центрального контакта | Золото |
Тип кабеля | RG-213 |
Сопротивление | 50 Ом |
Частота | 0 - 18 ГГц |
Материал покрытия корпуса | Никель |
Диэлектрик | Делрин |
Тип монтажа оплетки | Обжим |
Способ монтажа | Кабельная вилка |
Конструктив | Прямой |
Масса | 10 г |
ВНИМАНИЕ!!!
Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
