SMA гнездо S-2414

Гнездо на корпус, с фланцем 4 отв.,
Центральный контакт: Ni/Gold
При оптовых покупках разъемов предоставляются скидки!

Цена:
110
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

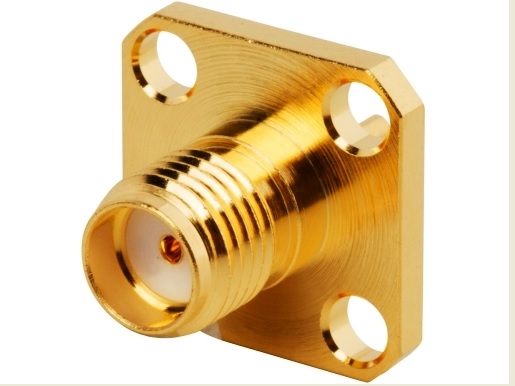

Гнездо SMA (S-2414) на корпус, с фланцем 4 отв., Ni/Gold pin

Широко известное название: Фланцевое гнездо SMA-типа-мама(Famale) для крепления 4-я винтами к корпусу устройства.

SMA (сверх миниатюрный тип-А) коннекторы рассчитаны на импеданс 50 Ом и работу до 18 ГГц. Имеют резьбовое соединение 1/4-36, компактные размеры и выдающуюся механическую долговечность. SMA имеют широкую область применения, где ключевыми параметрами являются габаритные размеры и очень высокая граничная частота. , а также в беспроводном Wi-Fi и Wi-Max оборудовании. Одна из наиболее популярных серий коннекторов с резьбовым соединением для малых уровней мощности. Производятся в соответствии со спецификациями MIL-C-39012, IEC 169-16 и CECC 22210. Обычно выпускаются с импедансом 50 Ом и работают до частот 18 ГГц. Область применения - аппаратура связи с высокими требованиями к защите от вибраций с точным соблюдение переходного импеданса 50 Ом и минимизация потерь на соединении. Используются во многих СВЧ устройствах (коаксиально-волноводные и микроволновые переходы, усилители, аттенюаторы, фильтры, смесители, задающие генераторы и переключатели). Применяется при монтаже беспроводных локальные сети, в измерительном ДЦВ/СВЧ оборудование, радиовещании, спутниковом и военном оборудовании связи, а также в беспроводное Wi-Fi и Wi-Max оборудовании.

Монтаж разъёма к приборной панели устройства или корпусу прибора осуществляется методом посадки разъёма на заранее подготовленное отверстие для центрального контакта и прикручивания разъёма гайками к корпусу с последующей запайкой центрального контакта к сигнальному проводу. Корпус устройства совместно с корпусом разъёма обычно в таких случаях должны являться хорошей землёй и экраном.

Этот разъём вам часто понадобиться для монтажа антенного оборудования, радиолюбительского и измерительного оборудования, а так же при монтаже другого радиотехнического оборудования любительского, измерительного или иного назначения с разъёмами N-типа, сопротивлением 50 Ом, частотою до 18 ГГц.
При оптовых покупках разъемов предоставляются скидки!

Технические характеристики разъёма SMA (S-2414):

Серия SMA-типа
Центральный контакт Гнездо (Famale)
Тип монтажа центрального контакта Пайка к лепестку
Вид покрытия центрального контакта Золото
Тип кабеля -
Сопротивление 50 Ом
Частота 0 - 18 ГГц
Материал покрытия корпуса Никель
Диэлектрик Делрин
Тип монтажа оплетки -
Способ монтажа Прикручивается 4я винтами к приборной панели или корпусу
Конструктив Прямой
Масса 10 г

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
