SDR КВ трансивер SunSDR 2 WiFi

1-65/95–148 МГц;
SSB/CW/AM/FM/RTTY/DIGITAL
Мощность: 20 Ватт;
Встроенный модуль WiFi.

Цена:
89 990
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

Трансивер SunSDR2 со встроенным WiFi - это современная система любительской радиосвязи в коротковолновом и ультракоротковолновом диапазонах частот с цифровой обработкой сигналов. Устройство предназначено для работы с персональным компьютером и связывается с ним по локальной сети или через WiFi. Приемный тракт построен по принципу прямой оцифровки, передающий - по принципу прямого синтеза.

Описание трансивера SunSDR2 со встроенным модулем WiFi

Трансивер разрабатывался с учетом многолетнего опыта работы компании в сфере SDR-техники. Сочетает в себе достоинства прямой оцифровки и прямого синтеза радиосигналов, а именно: высокое подавление зеркального канала по приему и по передаче, высокий динамический диапазон по блокированию. Интерфейс связи с персональным компьютером - локальная сеть (Ethernet LAN) дает возможность удаленной работы с трансивером на расстояниях, используя локальную сеть. Например, трансивер может стоять в шеке вместе с шумящими киловаттными усилителями, а оператор может находится за десятки метров в тихой квартире и проводить связи за персональным компьютером.

Основные отличительные особенности трансивера

  1. Встроенный модуль WiFi
  2. Отдельный независимый приемный тракт прямой оцифровки (DDC)
  3. Отдельный независимый передающий тракт, построенный по принципу прямого цифрового синтеза сигналов (DUC)
  4. Работа полным дуплексом или полудуплексом*
  5. Антенный коммутатор на две антенны в КВ диапазоне частот
  6. Встроенные измерители мощности и КСВ в КВ диапазоне частот
  7. Встроенный измеритель мощности в УКВ диапазоне частот
  8. Имеется разъем управления внешними устройствами, 10 мощных ключей с открытым коллектором
  9. Вход ALC для подключения внешних усилителей мощности
  10. Вход для подключения педали PTT
  11. Вход для подключения CW-ключа
  12. Выход под головные телефоны, импеданс 8-1000 Ом
  13. Микрофонный вход под электретный микрофон
  14. Разъем для подключения микрофонной тангенты Yaesu MH-31, в составе которой имеется микрофон, клавиша PTT и три дополнительные функциональные кнопки
  15. Имеется защита от переполюсовки питания
  16. Применен Ethernet LAN интерфейс, который обеспечивает гальваническую развязку между трансивером и компьютером
  17. Калибровки трансивера хранятся внутри прибора. Нет необходимости в первоначальной калибровке
  18. Имеется возможность удаленной работы. При этом педаль РТТ и CW ключ подключаются к панели E-Coder. Микрофонная гарнитура - к персональному компьютеру

* Работа полным дуплексом поддерживается аппаратной частью трансивера, но программно пока не реализована. Этот режим будет подерживаться в будущих версиях программы ExpertSDR2.

Описание конструкции трансивера SunSDR2

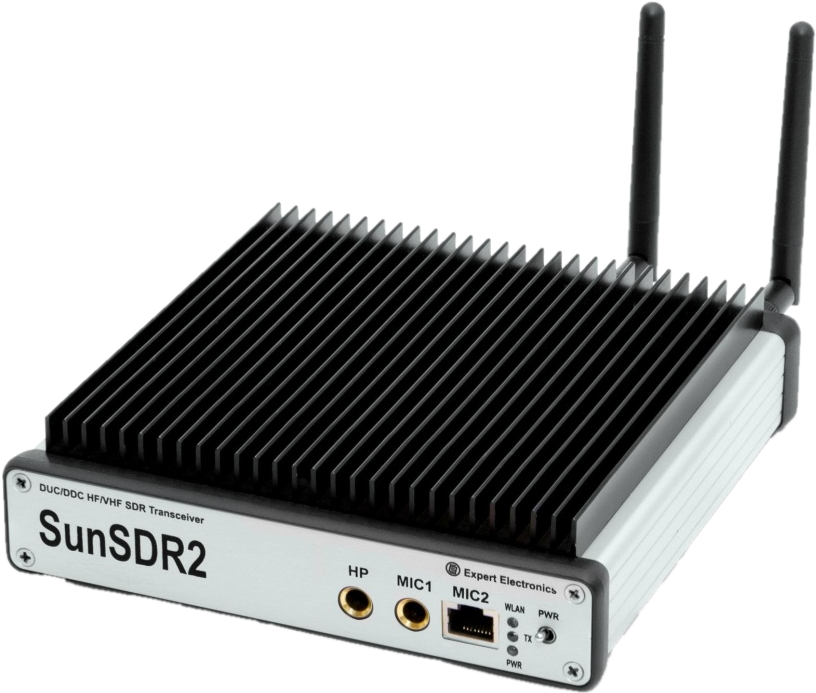

Конструктивно SunSDR2 выполнен на высокотехнологичной четырехслойной печатной плате размером 160х160 мм. Большая часть компонентов размещена на одном слое. Плата устанавливается в корпус из светлого аннодированного алюминиевого сплава с размерами 165х165х35 мм. На верхей крышке корпуса установлен радиатор для отвода тепла. В трансивере применена система пассивного охлаждения элементов за счет естественной конвекции воздуха.

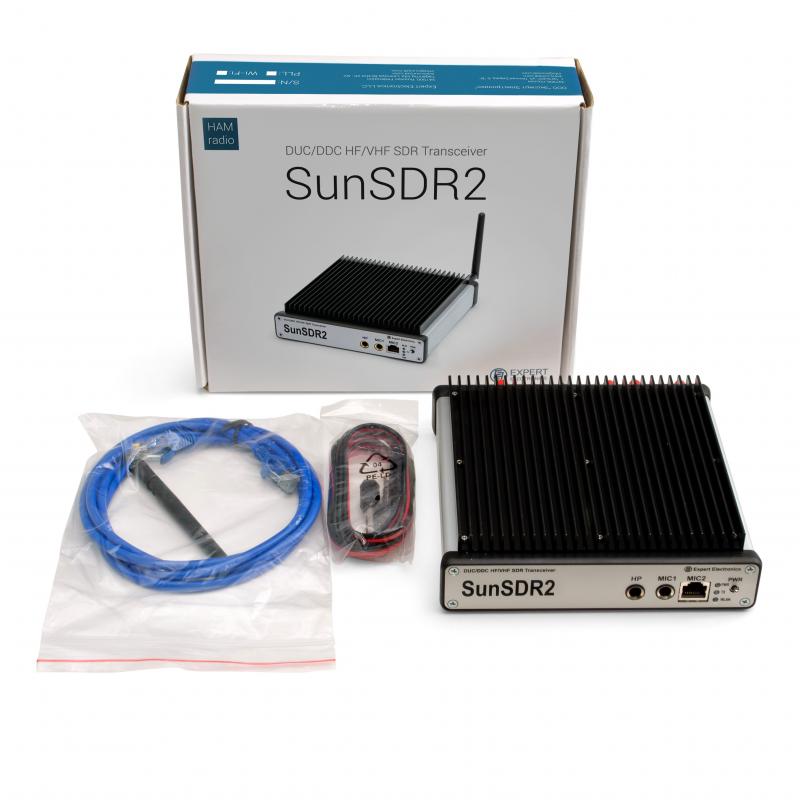

Комплектация трансивера SunSDR2

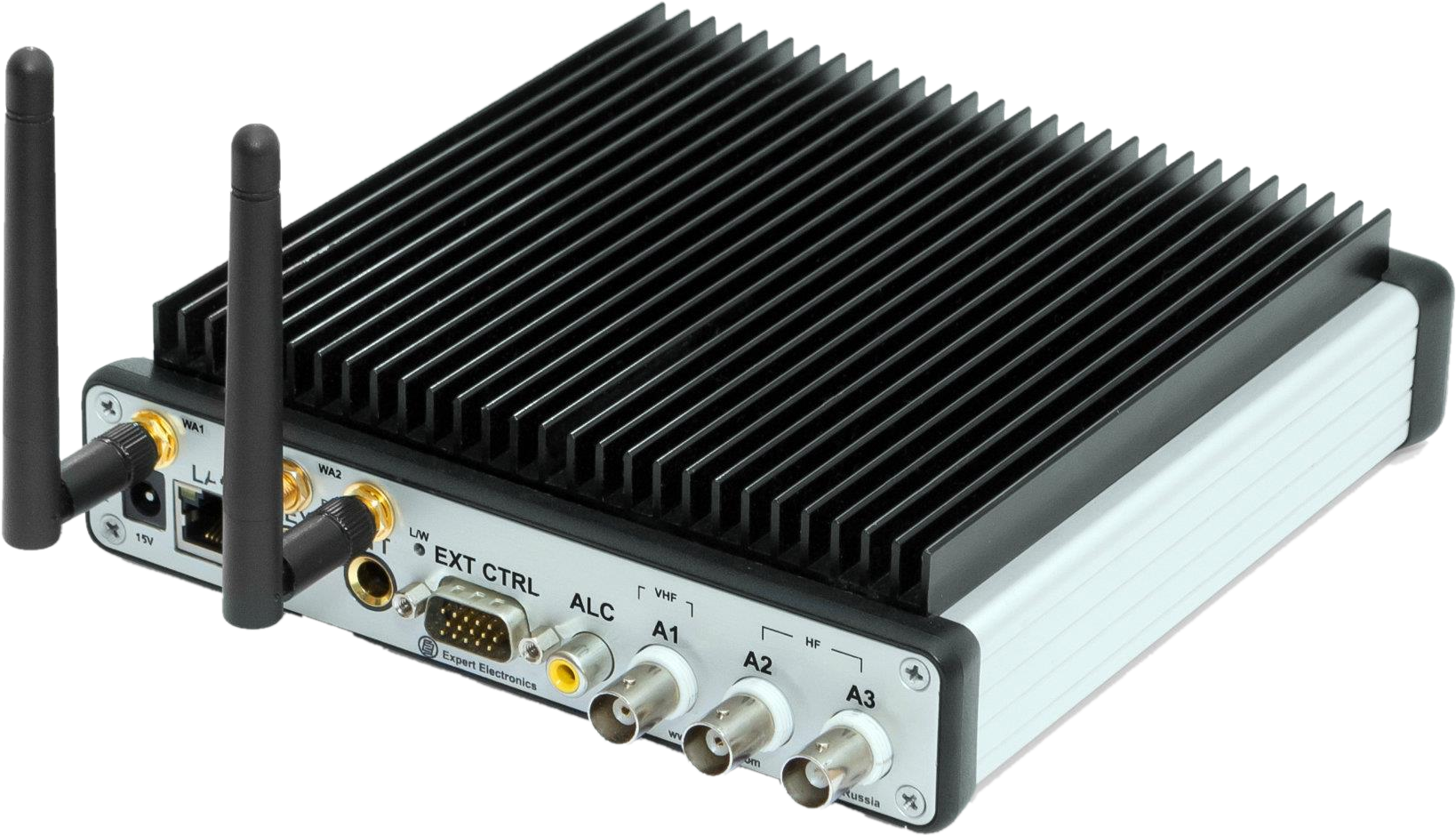

Трансивер может иметь дополнительные опции: модуль WiFi для работы в беспроводных сетях и модуль PLL (ФАПЧ) для работы от внешних опорных 10 МГц генераторов с высокой стабильностью частоты. Взависимости от этого на задней панели могут быть установлены или не установлены разъемы WA1 (антенна WiFi) и REF (разъем для подключения внешнего опорного генератора) и меняется комплектация поставки.

Базовая комплектация:

  1. Трансивер SunSDR2. На задней панели базовой модели отсутствуют гнезда SMA под антенну WiFi и под вход REF.
  2. LAN-кабель для подключения к локальной сети
  3. Кабель питания для подключения трансивера к блоку питания
  4. Два аудио-переходника JACK 6.3 мм в JACK 3.5 мм для подключения компьютерной гарнитуры к трансиверу
  5. CD-диск с программным обеспечением. (ПО так же можно скачать с нашего сайта)

Максимальная комплектация:

  1. Трансивер SunSDR2. На задней панели модели установлены гнезда SMA под антенну WiFi и под вход REF.
  2. LAN-кабель для подключения к локальной сети
  3. Малогабаритная антенна WiFi
  4. Кабель питания для подключения трансивера к блоку питания
  5. Два аудио-переходника JACK 6.3 мм в JACK 3.5 мм для подключения компьютерной гарнитуры к трансиверу
  6. CD-диск с программным обеспечением. (ПО так же можно скачать с нашего сайта)

Дополнительная комплектация:

  1. В дополнение к основной комплектации трансивера могут быть приобретены следующие устройства
  2. Импульсный источник питания EE-PS-02 на напряжение 15В ток 5А
  3. Компьютерная гарнитура EE-PH-01 с электретным микрофоном
  4. Панель управления EE-EP-01 или конструктор EE-EP-02 для удобной удаленной работы
Технические характеристики трансивера SunSDR2

Общие

Диапазон частот Передача: КВ/144-148 МГц
Прием: 1 - 65/95 – 148 МГц
Диапазон питающих напряжений 12-16 В
Максимальный ток потребления 5 А
Габариты устройства 165х165х35 мм
Масса 1 кг

Передатчик

Максимальная мощность КВ 20 Вт
УКВ 10 Вт
Диапазон входных напряжений ALC 0-4 В
Тактовая частота RF ЦАП 640 МГц
Разрядность RF ЦАП 14 Бит
Разрядность встроенного аудио ЦАП"а 24 Бит

Приемник

Чувствительноть 0.07 мкВ
Динамический диапазон по блокированию в КВ диапазоне 120 дБ
Динамический диапазон по блокированию в УКВ диапазоне >114 дБ
SFDR приемного тракта 78 .. 82 дБ
Тактовая частота RF АЦП 160 МГц
Разрядность RF АЦП 16 бит

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
